Tiêu chuẩn IP của tủ điện: Cách đọc và lựa chọn cấp bảo vệ phù hợp

IP của tủ điện là chỉ số thể hiện mức độ bảo vệ của vỏ tủ trước vật thể rắn và nước. Thông số này đặc biệt quan trọng khi tủ được lắp tại nhà máy, khu vực ngoài trời hoặc nơi có bụi và độ ẩm cao. Hiểu đúng ký hiệu IP giúp kỹ sư và chủ đầu tư xác định vỏ tủ phù hợp ngay từ giai đoạn thiết kế. Đây cũng là cơ sở để tránh chọn thiếu hoặc vượt quá yêu cầu thực tế.

Tiêu chuẩn IP của tủ điện là gì?

Tiêu chuẩn này phân loại mức độ bảo vệ mà vỏ thiết bị cung cấp trước sự xâm nhập của vật thể rắn và nước. Với tủ điện, cấp IP được dùng để mô tả khả năng bảo vệ của phần vỏ đối với thiết bị bên trong.

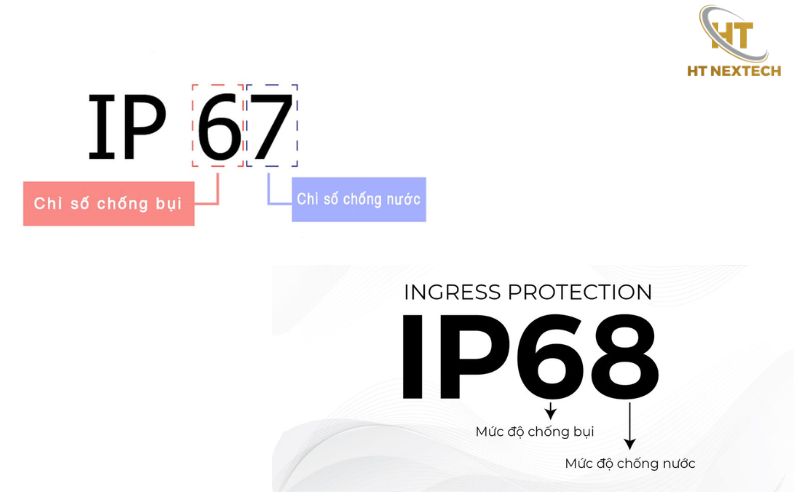

Nhận biết ký hiệu IP của tủ điện

Cách đọc IP của tủ điện khá đơn giản nếu nắm được ý nghĩa của hai chữ số phía sau. Ký hiệu có dạng IPXY.

Chữ số thứ nhất biểu thị khả năng chống vật thể rắn

Chữ số đầu tiên nằm trong khoảng từ 0 đến 6. Giá trị càng cao thì mức bảo vệ trước vật thể rắn càng lớn.

• IP0X: Không có yêu cầu bảo vệ trước vật thể rắn.
• IP1X: Bảo vệ trước vật thể có đường kính từ 50 mm trở lên.
• IP2X: Bảo vệ trước vật thể có đường kính từ 12,5 mm trở lên.
• IP3X: Bảo vệ trước vật thể có đường kính từ 2,5 mm trở lên.
• IP4X: Bảo vệ trước vật thể có đường kính từ 1 mm trở lên.
• IP5X: Bảo vệ hạn chế trước bụi xâm nhập.
• IP6X: Vỏ kín bụi, không cho bụi xâm nhập trong điều kiện thử nghiệm quy định.

Chữ số thứ hai biểu thị khả năng chống nước

Chữ số thứ hai nằm trong khoảng từ 0 đến 9K theo hệ thống phân loại của IEC 60529. Mỗi mức tương ứng với một dạng tác động của nước.

• IPX0: Không có yêu cầu bảo vệ trước nước.
• IPX1: Chống giọt nước rơi theo phương thẳng đứng.
• IPX2: Chống giọt nước khi vỏ nghiêng trong điều kiện thử nghiệm.
• IPX3: Chống nước phun.
• IPX4: Chống nước bắn từ nhiều hướng.
• IPX5: Chống tia nước.
• IPX6: Chống tia nước mạnh.
• IPX7: Có khả năng chịu ngâm tạm thời theo điều kiện thử nghiệm.
• IPX8: Có khả năng chịu ngâm liên tục trong điều kiện được nhà sản xuất quy định.
• IPX9K: Liên quan đến bảo vệ trước nước áp lực và nhiệt độ cao trong điều kiện thử nghiệm chuyên biệt.

Ví dụ thực tế của tiêu chuẩn IP của tủ điện

Các cấp IP phổ biến giúp người dùng hình dung rõ hơn sự khác biệt giữa từng mức bảo vệ. Tuy nhiên, cấp IP phù hợp vẫn phải được xác định dựa trên môi trường lắp đặt thực tế.

Tủ điện IP31

IP31 có chữ số đầu là 3. Vỏ tủ được bảo vệ trước vật thể rắn có đường kính từ 2,5 mm trở lên. Chữ số 1 ở cuối cho biết khả năng chống giọt nước rơi theo phương thẳng đứng. Vì vậy, cấp này phù hợp hơn với khu vực trong nhà có điều kiện môi trường được kiểm soát.

Ví dụ là phòng kỹ thuật hoặc khu vực điện trong tòa nhà. Không nên mặc định IP31 phù hợp với vị trí thường xuyên tiếp xúc nước.

Tủ điện IP42

IP42 nâng mức bảo vệ vật thể rắn lên cấp 4. Vỏ tủ được bảo vệ trước vật thể có đường kính từ 1 mm trở lên. Chữ số 2 cho biết khả năng chống giọt nước khi vỏ được đặt ở các góc nghiêng theo điều kiện thử nghiệm. Cấp này có thể phù hợp với một số môi trường trong nhà có mức độ bụi và ẩm vừa phải.

Tuy nhiên, IP42 không phải lựa chọn mặc định cho tủ ngoài trời. Khu vực có mưa hoặc tia nước cần xem xét cấp bảo vệ nước cao hơn.

Tủ điện IP54

IP54 là một cấp được sử dụng phổ biến trong nhiều ứng dụng công nghiệp. Chữ số 5 cho biết vỏ có mức bảo vệ hạn chế trước bụi xâm nhập.

Chữ số 4 cho biết vỏ chống nước bắn từ nhiều hướng. Điều này phù hợp với những khu vực có nguy cơ bụi và nước bắn nhưng không thường xuyên chịu tia nước mạnh.

Tủ IP54 có thể được cân nhắc cho một số khu vực sản xuất hoặc vị trí ngoài trời có thiết kế che chắn phù hợp. Tuy nhiên, việc chọn IP54 vẫn phải dựa trên điều kiện môi trường cụ thể.

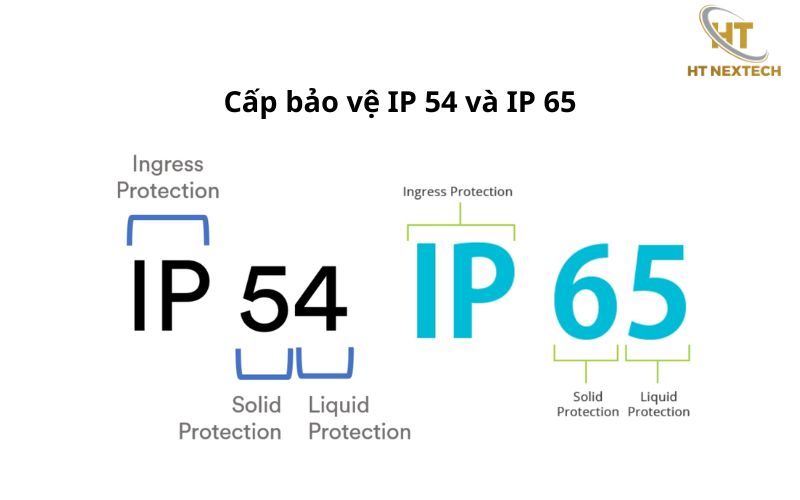

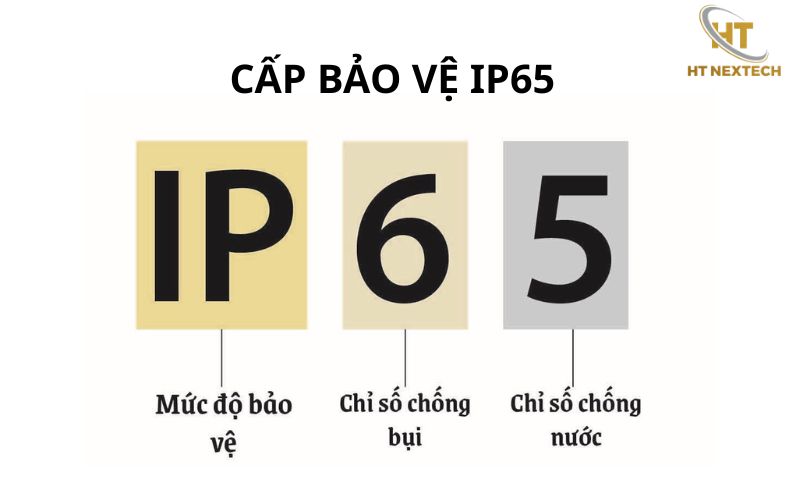

Tủ điện IP65

IP65 có khả năng bảo vệ hoàn toàn trước bụi theo cấp 6. Chữ số 5 cho biết khả năng chống tia nước theo điều kiện thử nghiệm. Cấp này phù hợp hơn với những khu vực có lượng bụi cao hoặc thường xuyên cần vệ sinh bằng tia nước ở mức được tiêu chuẩn quy định.

Các ngành như sản xuất công nghiệp, chế biến hoặc một số khu vực ngoài trời có thể cần cấp bảo vệ tương đương. Tuy nhiên, nếu tủ chịu ngâm nước, IP65 không thay thế cho các cấp thử nghiệm ngâm nước như IP67 hoặc IP68.

Cách chọn IP của tủ điện theo môi trường lắp đặt

Chọn đúng cấp IP cần bắt đầu từ điều kiện mà vỏ tủ thực sự phải chịu. Không nên chỉ nhìn vào tên công trình để quyết định.

Tủ đặt trong phòng điện

Phòng điện kín và sạch thường có nguy cơ tiếp xúc nước thấp. Khi đó, cấp IP có thể được lựa chọn dựa trên lượng bụi và điều kiện thông gió của phòng. Nếu phòng có hệ thống điều hòa và ít bụi, yêu cầu có thể thấp hơn khu vực sản xuất. Ngược lại, phòng gần dây chuyền có bụi cần xem xét cấp bảo vệ phù hợp hơn.

Tủ đặt trong nhà máy

Nhà máy có nhiều khu vực với điều kiện khác nhau. Khu vực gia công kim loại, sản xuất xi măng hoặc xử lý nguyên liệu có thể phát sinh lượng bụi lớn. Trong trường hợp này, chữ số đầu của IP cần được đặc biệt quan tâm. Nếu có nguy cơ nước bắn, cần đồng thời xem xét chữ số thứ hai.

Tủ đặt ngoài trời

Tủ ngoài trời chịu tác động trực tiếp từ mưa, bụi và thay đổi nhiệt độ. Vì vậy, cấp IP chỉ là một trong các yếu tố cần xem xét. Thiết kế còn phải tính đến mái che, vị trí cửa tủ, phương án thoát nước và cách đưa cáp vào tủ. Nếu nước có thể đọng hoặc ngập quanh tủ, chỉ tăng IP không phải lúc nào cũng giải quyết được vấn đề.

IP cao có phải lúc nào cũng tốt hơn?

Đây là điểm thường bị hiểu sai khi lựa chọn tủ điện. Cấp IP cao hơn chỉ có ý nghĩa khi nó đáp ứng đúng tác động môi trường cần kiểm soát.

Một tủ IP65 đặt trong phòng sạch có thể vượt quá yêu cầu cần thiết. Trong khi đó, tủ IP54 đặt tại vị trí thường xuyên chịu tia nước mạnh có thể không đáp ứng yêu cầu.

Ngoài ra, tủ kín hơn có thể ảnh hưởng đến khả năng tản nhiệt. Với tủ chứa biến tần, bộ nguồn hoặc thiết bị công suất lớn, kỹ sư cần tính đến nhiệt lượng phát sinh.

HT NEXTECH tư vấn và sản xuất tủ điện theo yêu cầu

Để chọn đúng cấp IP, khách hàng cần cung cấp thông tin về vị trí lắp đặt và điều kiện môi trường. Đây là dữ liệu quan trọng để kỹ sư xác định cấu hình vỏ tủ.

HT NEXTECH có thể triển khai thiết kế và sản xuất tủ theo yêu cầu của từng công trình. Phương án được xây dựng dựa trên kích thước, thiết bị, vị trí lắp đặt và yêu cầu kỹ thuật.

Việc xác định IP từ giai đoạn thiết kế giúp tránh thay đổi vỏ tủ khi sản phẩm đã hoàn thiện. Đồng thời, đội ngũ kỹ thuật có thể xem xét cách bố trí cửa, gioăng, cáp vào và các chi tiết liên quan đến khả năng bảo vệ của vỏ.

Kết luận

IP của tủ điện là thông số quan trọng để xác định khả năng bảo vệ của vỏ trước vật thể rắn và nước theo IEC 60529. Hai chữ số sau ký hiệu IP lần lượt mô tả mức bảo vệ trước vật thể rắn và nước.
