Tủ điện chiếu sáng trong nhà và ngoài trời: Cấu tạo, đặc điểm và cách chọn

Tủ điện chiếu sáng trong nhà và ngoài trời đều có nhiệm vụ phân phối, đóng cắt và điều khiển hệ thống đèn. Tuy nhiên, môi trường lắp đặt khiến cấu tạo và yêu cầu bảo vệ của hai loại tủ có nhiều điểm khác biệt.

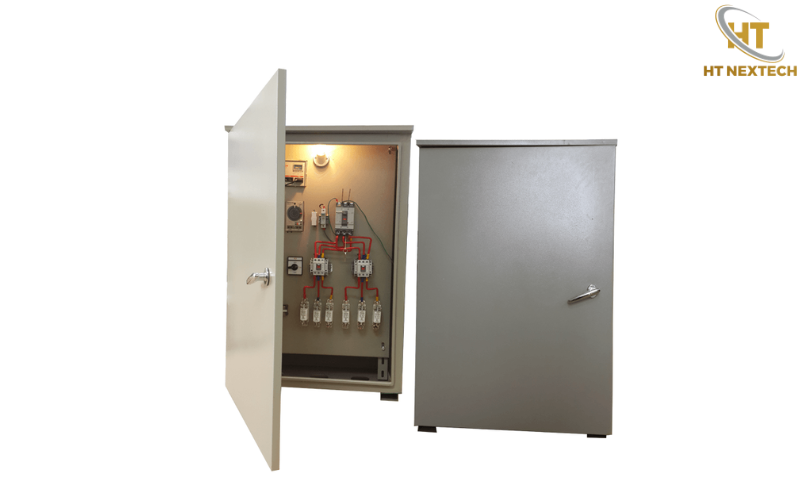

Tủ điện chiếu sáng trong nhà là gì?

Tủ chiếu sáng trong nhà thường được đặt tại phòng điện, hành lang kỹ thuật, tầng kỹ thuật hoặc khu vực sản xuất có mái che. Môi trường này ít chịu mưa và bụi trực tiếp nên yêu cầu về vỏ tủ thường khác tủ đặt ngoài trời.

Khái niệm

Tủ điện chiếu sáng trong nhà là cụm thiết bị dùng để cấp nguồn, đóng cắt và điều khiển các mạch đèn trong công trình. Tủ có thể vận hành bằng công tắc, contactor, timer hoặc bộ điều khiển lập trình.

Tùy quy mô, tủ có thể điều khiển một nhóm đèn hoặc nhiều nhánh chiếu sáng độc lập. Các ứng dụng phổ biến gồm văn phòng, nhà xưởng, trung tâm thương mại, trường học và khu vực kỹ thuật.

Điểm quan trọng là tủ không chỉ bật và tắt đèn. Thiết bị đóng cắt và bảo vệ còn phải được lựa chọn theo dòng tải của từng mạch.

Cấu tạo

Cấu tạo thay đổi theo công suất và phương án điều khiển. Một tủ cơ bản thường có vỏ tủ, thiết bị đóng cắt, thanh cái, cầu đấu và thiết bị điều khiển.

• MCCB hoặc MCB đảm nhiệm đóng cắt và bảo vệ các mạch điện theo thiết kế.
• Contactor được sử dụng khi cần điều khiển tải từ mạch điều khiển.
• Timer phù hợp với hệ thống cần bật tắt theo lịch. Với hệ thống phức tạp hơn, PLC hoặc bộ điều khiển chuyên dụng có thể xử lý nhiều nhóm đèn và nhiều chế độ vận hành.

Ưu điểm nổi bật

Tủ trong nhà phù hợp với công trình có khu vực kỹ thuật cố định. Vỏ tủ không phải chịu mưa trực tiếp nên việc lựa chọn kết cấu có thể tập trung nhiều hơn vào khả năng bố trí thiết bị và thao tác bảo trì. Với văn phòng hoặc tòa nhà, tủ có thể chia thành nhiều nhánh để điều khiển từng khu vực. Cách bố trí này giúp kỹ thuật viên cô lập một mạch khi sửa chữa mà không cần ngắt toàn bộ hệ thống.

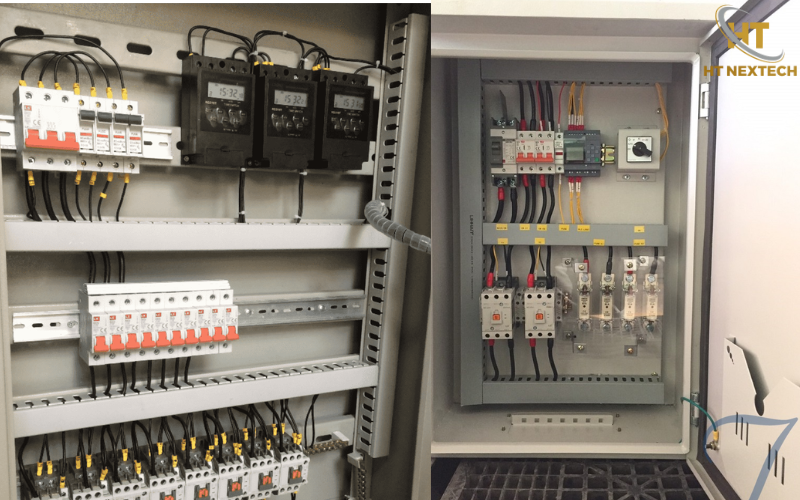

Tủ điện chiếu sáng ngoài trời là gì?

Khác với tủ trong nhà, tủ ngoài trời phải làm việc trực tiếp với các yếu tố môi trường. Vì vậy, thiết kế vỏ và các vị trí đưa cáp cần được kiểm soát chặt hơn.

Khái niệm

Tủ điện chiếu sáng ngoài trời là tủ dùng để cấp nguồn, bảo vệ và điều khiển hệ thống đèn tại đường phố, công viên, quảng trường, khuôn viên nhà máy hoặc khu vực công cộng. Tủ có thể điều khiển theo lịch thời gian hoặc tín hiệu cảm biến. Với hệ thống lớn, bộ điều khiển còn có thể kết nối với trung tâm giám sát để theo dõi trạng thái vận hành.

Một cấu hình phổ biến gồm thiết bị đóng cắt tổng, thiết bị bảo vệ nhánh, contactor và bộ điều khiển thời gian. Một số hệ thống sử dụng PLC hoặc bộ điều khiển có kết nối truyền thông. Các cấu hình này được tham khảo từ các ứng dụng tủ chiếu sáng ngoài trời hiện nay.

Cấu tạo

Vỏ tủ là điểm khác biệt dễ nhận thấy nhất. Tủ ngoài trời cần được lựa chọn theo điều kiện mưa, bụi, độ ẩm và vị trí đặt. Cấp IP phải được xác định theo môi trường thực tế. Không nên mặc định mọi tủ ngoài trời đều phải dùng một cấp IP cố định. Bên trong, tủ thường có MCCB hoặc MCB, contactor, timer hoặc bộ điều khiển, thanh cái và cầu đấu. Hệ thống có thể bổ sung thiết bị chống sét lan truyền nếu thiết kế yêu cầu. Các điểm đi cáp cũng cần được xử lý phù hợp. Nếu lỗ cáp không được bảo vệ đúng cách, nước và bụi có thể xâm nhập vào khoang thiết bị.

Ưu điểm nổi bật

Tủ ngoài trời phù hợp với hệ thống chiếu sáng trải dài trên nhiều khu vực. Bộ điều khiển thời gian có thể tự động bật đèn vào buổi tối và tắt khi kết thúc khung giờ sử dụng. Với mạng lưới lớn, việc tự động hóa giúp giảm nhu cầu thao tác tại từng tủ. Một số hệ thống còn có thể giám sát từ xa khi được tích hợp truyền thông phù hợp.

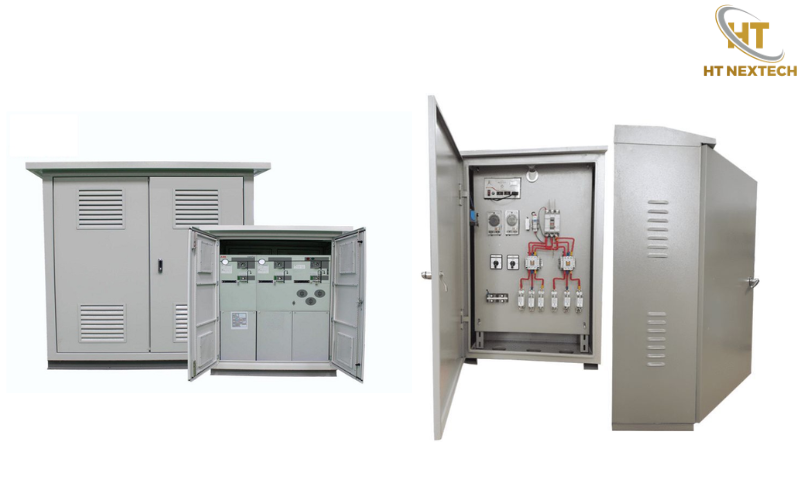

So sánh tủ điện chiếu sáng trong nhà và ngoài trời

Hai loại tủ có cùng chức năng cơ bản nhưng điều kiện sử dụng khác nhau. Bảng dưới đây giúp lựa chọn nhanh theo từng nhu cầu.

Nên chọn tủ điện chiếu sáng trong nhà hay ngoài trời?

Việc lựa chọn nên bắt đầu từ vị trí đặt tủ thay vì chỉ nhìn vào giá thành. Nếu tủ được đặt trong phòng kỹ thuật khô ráo, loại trong nhà thường đáp ứng đúng nhu cầu.

Ngược lại, tủ đặt tại cột đèn, sân bãi hoặc khu vực không có mái che cần được thiết kế cho điều kiện ngoài trời. Khi đó, cần xem xét cấp IP, vật liệu vỏ, gioăng cửa, khóa và phương án chống nước tại điểm đi cáp. Ngoài môi trường, doanh nghiệp cũng cần xác định công suất tổng và số lượng nhánh đèn. Hệ thống càng nhiều nhánh càng cần không gian cho thiết bị đóng cắt, cầu đấu và dây dẫn. Nếu hệ thống có lịch bật tắt cố định, timer có thể đáp ứng nhu cầu. Nếu cần điều khiển nhiều nhóm đèn hoặc giám sát từ xa, PLC và truyền thông sẽ phù hợp hơn.

HT NEXTECH – Đơn vị cung cấp tủ điện chiếu sáng trong nhà và ngoài trời

Với dự án cần tủ chiếu sáng theo cấu hình riêng, HT NEXTECH có thể được xem xét từ khâu tư vấn đến thiết kế và gia công tủ.

• Thiết kế theo công trình: Cấu hình tủ được xây dựng dựa trên số lượng mạch, công suất và vị trí lắp đặt.
• Tùy chọn điều khiển: Có thể lựa chọn phương án contactor, timer, PLC hoặc điều khiển theo yêu cầu hệ thống.
• Tủ trong nhà và ngoài trời: Cấu hình vỏ được lựa chọn theo môi trường sử dụng và yêu cầu bảo vệ.
• Bố trí thiết bị theo bản vẽ: Thiết bị đóng cắt, cầu đấu và dây dẫn được sắp xếp theo sơ đồ kỹ thuật.
• Phù hợp hệ thống chiếu sáng quy mô khác nhau: Từ công trình nhỏ đến hệ thống chiếu sáng nhà xưởng, khuôn viên và hạ tầng.

Tủ điện chiếu sáng trong nhà và ngoài trời khác nhau chủ yếu ở điều kiện môi trường và yêu cầu bảo vệ vỏ. Tủ trong nhà ưu tiên bố trí thiết bị và thao tác bảo trì. Tủ ngoài trời cần kiểm soát thêm nước, bụi, độ ẩm và các điểm đi cáp. Chọn đúng loại tủ ngay từ đầu giúp hệ thống chiếu sáng vận hành theo đúng phương án thiết kế. Với công trình có yêu cầu riêng, nên xác định cấu hình dựa trên tải, vị trí lắp đặt và phương thức điều khiển trước khi đặt gia công.
