Tủ rack là gì? Các loại tủ rack phổ biến trên thị trường

Các loại tủ rack được thiết kế để lắp đặt, bảo vệ và quản lý server, switch, router cùng nhiều thiết bị mạng khác. Mỗi loại phù hợp với một không gian và điều kiện vận hành riêng. Hiểu đúng từng kiểu tủ giúp doanh nghiệp chọn kích thước, thiết kế và khả năng làm mát phù hợp ngay từ đầu.

Tủ rack là gì?

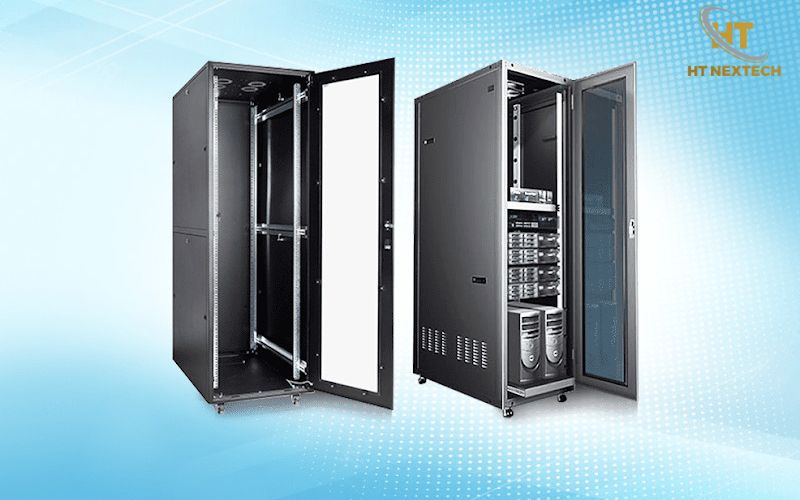

Tủ rack hay cabinet là tủ chuyên dụng để lắp đặt thiết bị mạng, viễn thông và máy chủ. Các thiết bị thường gặp gồm server, switch, router, patch panel và PDU.

Tủ rack phổ biến sử dụng chuẩn 19 inch cho khoảng cách lắp thiết bị. Kích thước chiều cao được biểu thị bằng đơn vị U. Một U tương đương 44,45 mm. Vật liệu tủ thường là thép hoặc tôn. Tùy thiết kế, tủ có thể sử dụng cửa kính, cửa lưới hoặc cửa kim loại. Bề mặt thường được xử lý và sơn phủ để phù hợp môi trường lắp đặt.

Công dụng của tủ rack

Tủ rack không đơn thuần là nơi đặt thiết bị. Cách bố trí tủ ảnh hưởng trực tiếp đến việc quản lý cáp, bảo trì và kiểm soát nhiệt trong hệ thống.

Bảo quản thiết bị mạng

Server và thiết bị mạng thường có giá trị cao. Tủ rack tạo không gian lắp đặt cố định và hạn chế việc thiết bị bị va chạm hoặc đặt sai vị trí. Cửa tủ và khóa cũng kiểm soát khả năng tiếp cận thiết bị. Đây là yếu tố đáng lưu ý tại phòng máy có nhiều người ra vào.

Hỗ trợ làm mát thiết bị

Server hoạt động liên tục sẽ tạo ra lượng nhiệt đáng kể. Nếu nhiệt không được thoát hiệu quả, nhiệt độ thiết bị có thể tăng và ảnh hưởng đến khả năng vận hành.

Tủ rack server thường sử dụng cửa lưới và quạt để hỗ trợ luồng không khí. Tuy nhiên, quạt của tủ không thay thế hệ thống điều hòa hoặc kiểm soát nhiệt của phòng máy.

Sắp xếp thiết bị khoa học

Thiết bị được lắp theo các vị trí U giúp kỹ thuật viên xác định nhanh vị trí từng thiết bị. Cách bố trí này cũng tạo khoảng không để đi dây và bảo trì. Với hệ thống nhiều thiết bị, việc phân bổ tải theo từng rack còn giúp quản lý không gian phòng máy hiệu quả hơn.

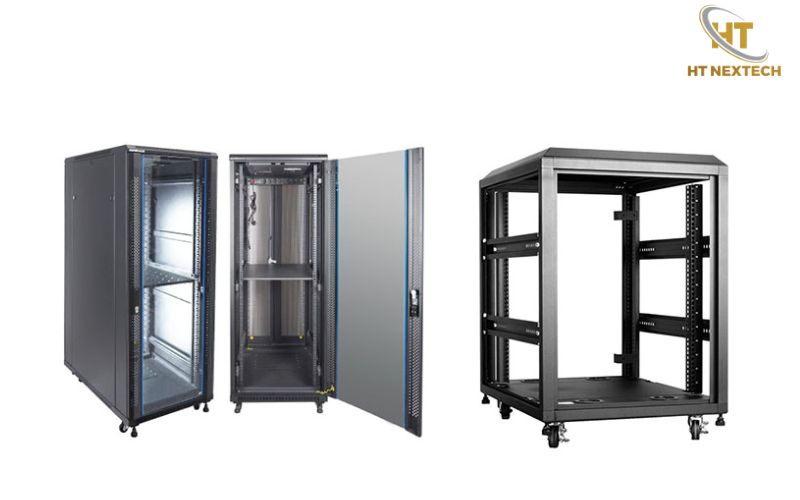

Tăng khả năng kiểm soát truy cập

Tủ có khóa phù hợp với hệ thống cần hạn chế người không có nhiệm vụ tiếp cận thiết bị. Tuy nhiên, khóa tủ chỉ kiểm soát truy cập vật lý. Bảo mật mạng vẫn cần kết hợp tài khoản, phân quyền, firewall và các biện pháp an ninh khác.

Tối ưu hệ thống dây mạng

Switch, patch panel và thiết bị mạng có thể được bố trí trong cùng một rack. Nhờ đó, kỹ thuật viên dễ xác định tuyến dây giữa các thiết bị. Các phụ kiện như thanh quản lý cáp và patch panel giúp giảm tình trạng dây chồng chéo. Điều này đặc biệt quan trọng khi số lượng kết nối tăng theo thời gian.

Thay thế không gian phòng máy nhỏ

Với doanh nghiệp chỉ có vài thiết bị mạng, không nhất thiết phải xây một phòng server riêng. Một tủ rack phù hợp có thể tập trung thiết bị vào khu vực kỹ thuật được kiểm soát. Tuy nhiên, tủ rack không thay thế hoàn toàn phòng máy chủ trong hệ thống lớn. Trung tâm dữ liệu vẫn cần nguồn điện, điều hòa, phòng cháy chữa cháy và kiểm soát môi trường riêng.

Các loại tủ rack phổ biến

Trên thị trường có nhiều các loại tủ rack với thiết kế khác nhau. Việc phân loại thường dựa vào vị trí lắp đặt, kết cấu và mục đích sử dụng.

Server Rack – tủ rack máy chủ

Server Rack được thiết kế để lắp server và thiết bị mạng trong phòng máy hoặc trung tâm dữ liệu. Tủ thường có chiều cao lớn để chứa nhiều thiết bị dạng rackmount. Cửa trước thường có thiết kế lưới nhằm hỗ trợ luồng khí đi qua thiết bị. Tủ cũng có thể bố trí quạt, thanh quản lý cáp và PDU tùy cấu hình. Loại tủ này phù hợp với doanh nghiệp có nhiều server và yêu cầu quản lý tập trung. Khi chọn tủ, cần kiểm tra chiều sâu tủ để bảo đảm server có đủ không gian lắp đặt.

Wallmount Rack – tủ rack treo tường

Wallmount Rack được thiết kế để gắn lên tường. Kích thước thường nhỏ hơn tủ đứng và phù hợp với hệ thống có ít thiết bị. Loại tủ này thường được dùng cho switch, patch panel, router và thiết bị mạng nhỏ. Đây là lựa chọn phù hợp với văn phòng, cửa hàng hoặc các điểm mạng không có nhiều thiết bị.

Trước khi lắp, cần kiểm tra khả năng chịu tải của vị trí gắn tủ. Tường và hệ thống bắt vít phải chịu được tổng trọng lượng của cả tủ lẫn thiết bị.

Open Rack – tủ rack dạng mở

Open Rack có kết cấu khung thay vì bao kín bằng các tấm cửa và vách. Thiết kế này tạo khả năng tiếp cận thiết bị và đi dây nhanh. Đây là lựa chọn phù hợp khi thiết bị được đặt trong phòng kỹ thuật có kiểm soát truy cập. Khung mở cũng giúp kỹ thuật viên thao tác với thiết bị dễ dàng hơn.

Điểm hạn chế là thiết bị ít được che chắn khỏi bụi và tác động vật lý. Vì vậy, không nên dùng Open Rack ở khu vực có môi trường nhiều bụi hoặc nguy cơ va chạm.

Outdoor Rack – tủ rack ngoài trời

Outdoor Rack được thiết kế cho các điểm lắp đặt ngoài trời. Tủ cần có kết cấu phù hợp với nắng, mưa, bụi và biến động nhiệt độ. Tùy model, tủ có thể sử dụng gioăng kín, mái che, khóa và hệ thống thông gió hoặc làm mát. Cấp bảo vệ IP cần được kiểm tra theo thông số của từng sản phẩm.

Loại tủ này thường phù hợp với trạm viễn thông, camera, thiết bị mạng và các điểm kỹ thuật ngoài trời. Không nên chọn chỉ dựa vào tên “outdoor” mà cần kiểm tra cấp IP và điều kiện môi trường thực tế.

Chọn tủ rack theo kích thước U

Trên thị trường có nhiều kích thước như 6U, 9U, 12U, 15U, 20U, 27U, 32U, 36U, 42U và 45U. Không phải mọi thiết bị đều cần cùng một chiều cao tủ. Ví dụ, tủ treo tường có thể phù hợp với hệ thống switch và patch panel nhỏ. Ngược lại, server rack 42U thường được sử dụng khi cần lắp nhiều thiết bị trong một rack. Khi tính chiều cao, cần cộng cả thiết bị hiện tại và khoảng trống dự phòng. Cách này hạn chế việc phải thay tủ khi doanh nghiệp bổ sung thiết bị.

HT NEXTECH – Đơn vị cung cấp, thi công tủ rack chuẩn kỹ thuật

Lựa chọn tủ rack cần dựa trên thiết bị thực tế, không gian lắp đặt và phương án vận hành. HT NEXTECH cung cấp và thi công tủ rack theo yêu cầu của từng công trình.

Đội ngũ kỹ thuật có thể tư vấn cấu hình dựa trên số lượng thiết bị, chiều cao U, chiều sâu rack và phương án đi cáp. Với hệ thống nhiều thiết bị, việc tính tải và bố trí PDU cũng cần được xem xét từ giai đoạn thiết kế.

Tủ sau khi lựa chọn cần được bố trí đúng vị trí để thuận tiện cấp nguồn, quản lý cáp và bảo trì. Điều này giúp hạn chế việc phải thay đổi layout khi hệ thống mở rộng.

Các loại tủ rack phổ biến gồm Server Rack, Wallmount Rack, Open Rack và Outdoor Rack. Mỗi loại phục vụ một điều kiện lắp đặt khác nhau. Server Rack phù hợp với hệ thống nhiều máy chủ. Wallmount Rack phù hợp với điểm mạng nhỏ. Open Rack thuận tiện cho phòng kỹ thuật kiểm soát tốt môi trường. Outdoor Rack dành cho các vị trí cần thiết kế chống chịu điều kiện ngoài trời.
