Thang, máng cáp

Thang máng cáp giúp nâng đỡ, sắp xếp và bảo vệ hệ thống dây cáp an toàn trong các công trình điện. HT NEXTECH cung cấp đa dạng thang cáp, máng cáp với nhiều kích thước, vật liệu và độ dày, đáp ứng linh hoạt nhu cầu lắp đặt thực tế.

Thang máng cáp là gì?

Thang máng cáp là hệ thống được sử dụng để nâng đỡ, sắp xếp và bảo vệ dây cáp điện, cáp tín hiệu, cáp điều khiển trong các công trình. Hệ thống thường bao gồm thang cáp, máng cáp và các phụ kiện liên kết, giúp đường dây được bố trí gọn gàng, hạn chế tác động từ môi trường và thuận tiện cho việc kiểm tra, bảo trì hoặc mở rộng.

Tùy vào môi trường và yêu cầu kỹ thuật, sản phẩm có thể được sản xuất từ thép sơn tĩnh điện, thép mạ kẽm, mạ kẽm nhúng nóng, inox hoặc các vật liệu phù hợp khác. Sản phẩm được ứng dụng phổ biến tại nhà máy, nhà xưởng, tòa nhà, trung tâm thương mại và nhiều hệ thống điện công nghiệp.

Cấu tạo thang máng cáp

Hệ thống thang máng cáp gồm nhiều bộ phận liên kết với nhau nhằm nâng đỡ, bảo vệ và dẫn hướng dây cáp trong công trình. Cấu tạo cơ bản gồm:

• Thân thang hoặc máng cáp: Bộ phận chính dùng để chứa và nâng đỡ dây cáp.
• Nắp đậy: Giúp bảo vệ cáp khỏi bụi bẩn và tác động bên ngoài.
• Phụ kiện chuyển hướng: Gồm co ngang, co lên xuống, ngã ba, ngã tư… giúp thay đổi hướng đi của hệ thống.
• Thanh nối: Liên kết các đoạn thang máng cáp với nhau.
• Giá treo, giá đỡ: Cố định hệ thống vào trần, tường hoặc kết cấu công trình.
• Bulông, ốc vít: Liên kết và cố định các bộ phận, đảm bảo hệ thống chắc chắn.

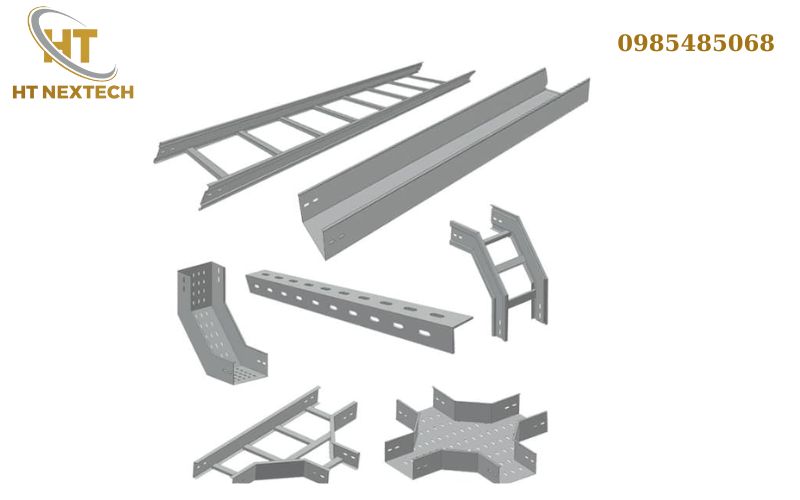

Các loại thang máng cáp phổ biến

Hệ thống thang máng cáp gồm hai dòng sản phẩm chính là thang cáp và máng cáp. Tùy vào môi trường lắp đặt và yêu cầu kỹ thuật, mỗi loại có thể được sản xuất từ nhiều vật liệu và xử lý bề mặt khác nhau.

Thang cáp và máng cáp

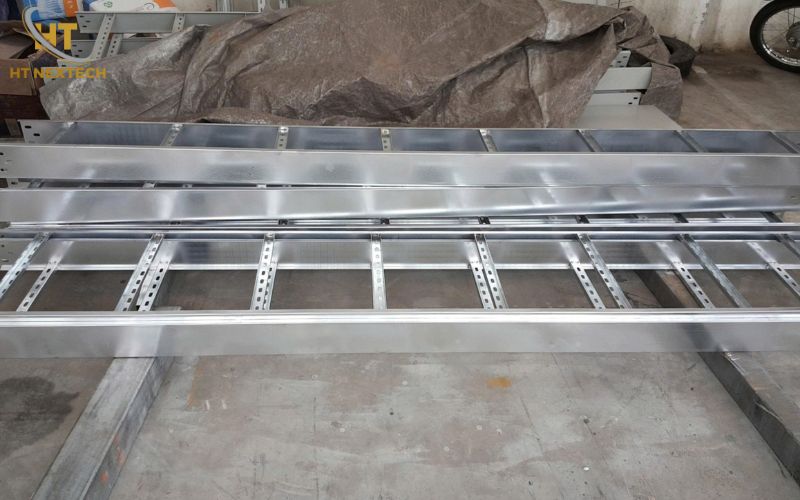

• Thang cáp: Có thiết kế dạng khung với hai thành dọc và các thanh ngang, tạo không gian thông thoáng cho hệ thống cáp. Kết cấu này thuận tiện cho việc lắp đặt, kiểm tra và bảo trì trong quá trình sử dụng.

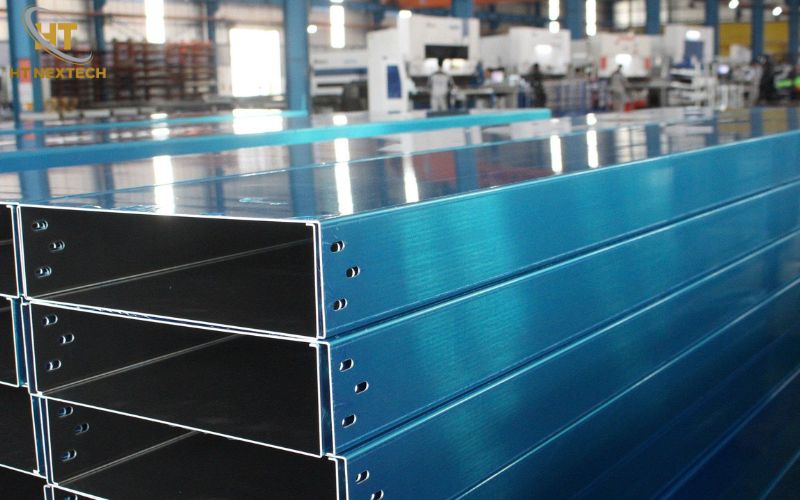

• Máng cáp: Có thiết kế dạng máng với đáy và thành bao quanh, có thể kết hợp nắp đậy để tăng khả năng che chắn. Sản phẩm phù hợp để bố trí và bảo vệ cáp điện, cáp điều khiển, cáp tín hiệu trong nhiều công trình.

Các loại thang máng cáp theo vật liệu và bề mặt

Tùy điều kiện sử dụng, thang cáp và máng cáp có thể được sản xuất với nhiều loại vật liệu hoặc phương pháp xử lý bề mặt nhằm đáp ứng yêu cầu về độ bền và khả năng chống ăn mòn.

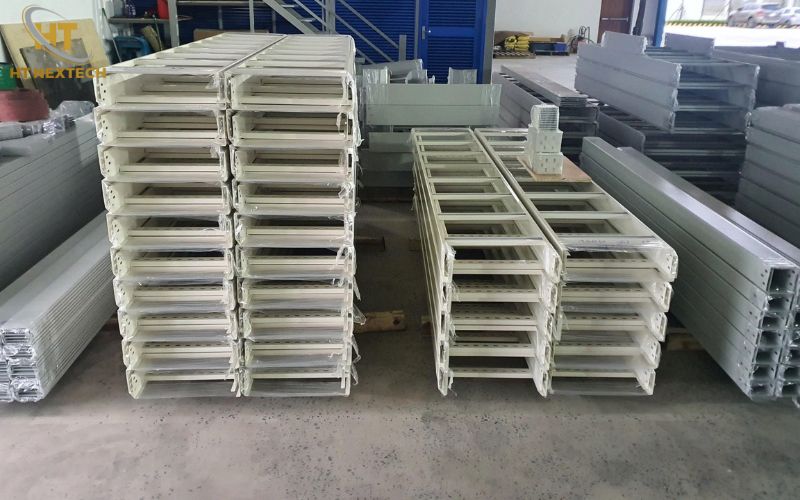

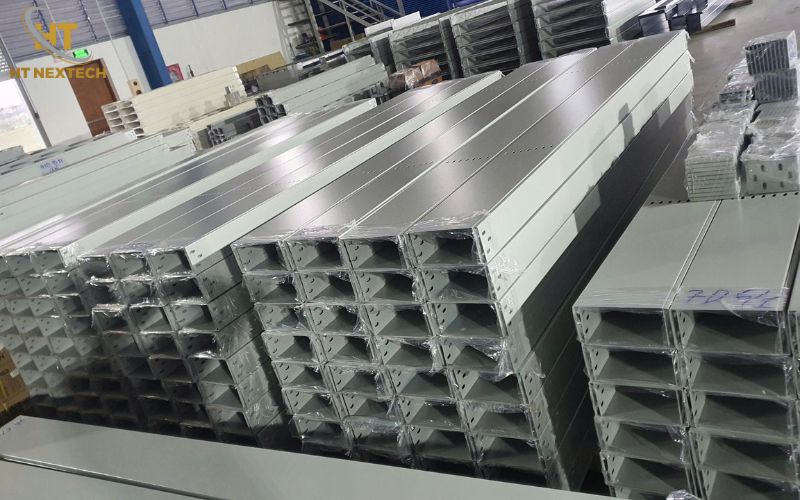

• Thang máng cáp sơn tĩnh điện: Có lớp sơn phủ bảo vệ bề mặt, giúp hạn chế oxy hóa và tăng tính thẩm mỹ. Thường được sử dụng trong nhà xưởng, tòa nhà, văn phòng và các công trình trong nhà.

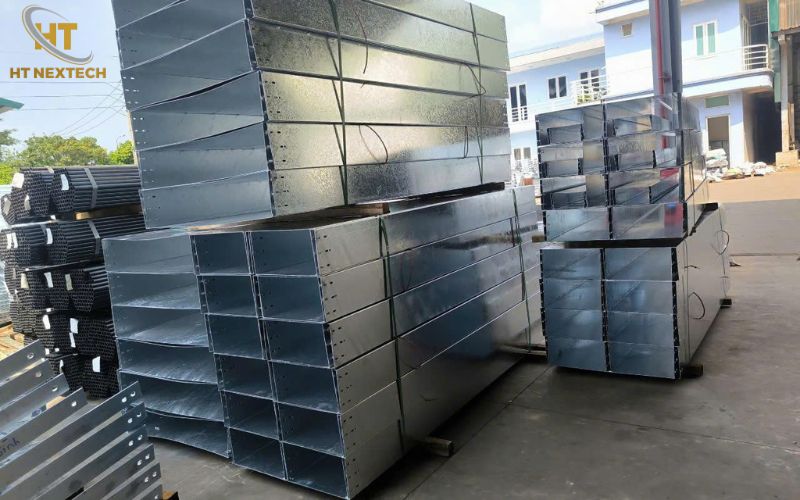

• Thang máng cáp mạ kẽm nhúng nóng: Lớp kẽm bảo vệ giúp tăng khả năng chống ăn mòn, phù hợp với công trình ngoài trời, khu vực có độ ẩm cao hoặc điều kiện môi trường khắc nghiệt.

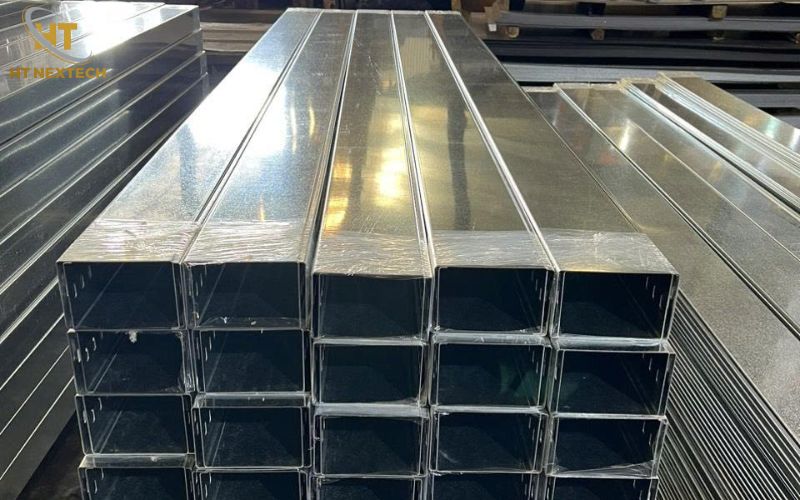

• Thang máng cáp mạ kẽm điện phân: Có bề mặt sáng, đồng đều và khả năng hạn chế oxy hóa, phù hợp với nhiều hệ thống điện lắp đặt trong nhà.
• Thang máng cáp tôn ZAM: Sử dụng thép phủ hợp kim kẽm, nhôm và magie, có khả năng chống ăn mòn tốt và đáp ứng nhiều điều kiện lắp đặt khác nhau.

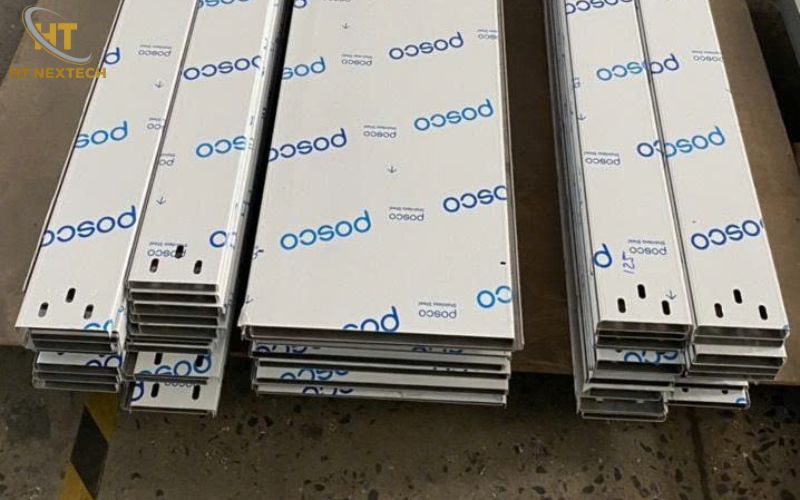

• Thang máng cáp inox: Có khả năng chống gỉ và chống ăn mòn tốt, thường được lựa chọn cho môi trường ẩm, nhà máy thực phẩm, dược phẩm, hóa chất và các công trình có yêu cầu cao về độ bền.

Kích thước và độ dày thang máng cáp

Kích thước và độ dày cần được lựa chọn phù hợp với số lượng dây dẫn, tải trọng và yêu cầu kỹ thuật của từng công trình. Dựa trên các quy cách hiện có, một số kích thước và độ dày tham khảo gồm:

Kích thước (mm)	Độ dày (mm)
100×50	1.0 – 1.2
150×50	1.0 – 1.2
200×50	1.0 – 1.5
300×50	1.2 – 1.5

Yêu cầu kỹ thuật đối với thang máng cáp

Thang máng cáp cần đáp ứng các yêu cầu kỹ thuật phù hợp để đảm bảo khả năng nâng đỡ, bảo vệ dây cáp và vận hành an toàn trong công trình. Khi lựa chọn sản phẩm, cần chú ý đến một số tiêu chí chính:

• Vật liệu: Đảm bảo độ bền, khả năng chịu lực và phù hợp với điều kiện môi trường lắp đặt.
• Kích thước và độ dày: Lựa chọn theo số lượng, khối lượng dây cáp và tải trọng thực tế.
• Khả năng chịu tải: cần đáp ứng tải trọng của toàn bộ tuyến cáp.
• Bề mặt bảo vệ: Sơn tĩnh điện, mạ kẽm hoặc mạ kẽm nhúng nóng cần có chất lượng phù hợp để hạn chế ăn mòn.
• Liên kết và lắp đặt: cần được liên kết chắc chắn, đảm bảo an toàn trong quá trình sử dụng.

Ứng dụng của thang máng cáp

Nhờ khả năng sắp xếp, nâng đỡ và bảo vệ hệ thống dây dẫn, sản phẩm được sử dụng rộng rãi trong nhiều loại công trình:

• Nhà máy, nhà xưởng: Quản lý hệ thống cáp điện, cáp điều khiển và dây dẫn phục vụ máy móc, thiết bị sản xuất.
• Tòa nhà văn phòng: Giúp bố trí đường dây điện và cáp tín hiệu gọn gàng, thuận tiện cho bảo trì và nâng cấp.
• Trung tâm thương mại: Hỗ trợ phân phối và bảo vệ hệ thống cáp điện tại các khu vực có nhiều thiết bị sử dụng điện.
• Trung tâm dữ liệu: Sắp xếp hệ thống cáp khoa học, hạn chế tình trạng dây dẫn chồng chéo và thuận tiện khi kiểm tra.
• Công trình công nghiệp: Phù hợp với các hệ thống điện có quy mô lớn, yêu cầu độ bền và khả năng chịu tải cao.

HT NEXTECH đã triển khai thi công hệ thống thang máng cáp cho nhiều công trình thực tế, trong đó có hệ thống tại nhà máy Wistron Infocomm Hà Nam.

Báo giá thang máng cáp

Giá thang máng cáp phụ thuộc vào kích thước, độ dày, vật liệu, phương pháp xử lý bề mặt và số lượng đặt hàng. Dưới đây là bảng giá tham khảo cho một số quy cách phổ biến:

Kích thước (mm)	Độ dày (mm)	Sơn tĩnh điện (VNĐ/m)	Mạ kẽm nhúng nóng (VNĐ/m)
100×50	1.0–1.2	50.000 – 65.000	80.000 – 100.000
150×50	1.0–1.2	55.000 – 70.000	85.000 – 110.000
200×50	1.0–1.5	60.000 – 80.000	90.000 – 120.000
300×50	1.2–1.5	70.000 – 95.000	100.000 – 140.000

Lưu ý: Bảng giá trên mang tính tham khảo. Giá thực tế có thể thay đổi theo vật liệu, quy cách, số lượng và yêu cầu gia công của từng dự án.

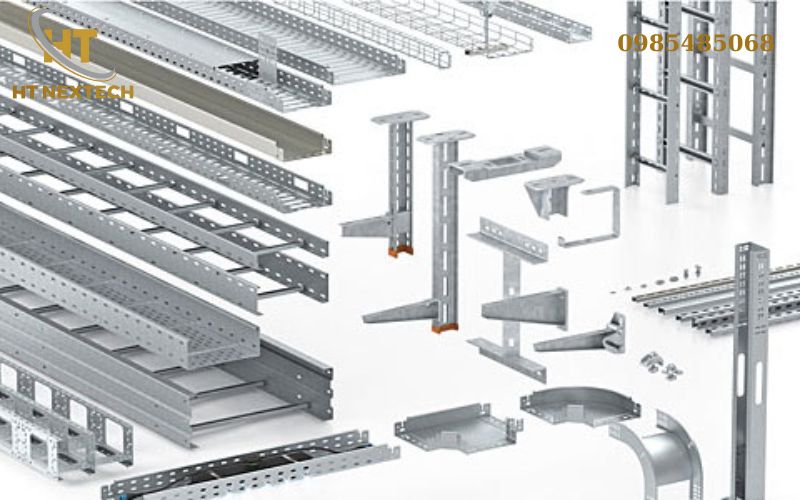

Phụ kiện thang máng cáp

Phụ kiện thang máng cáp được sử dụng để liên kết, chuyển hướng và cố định các đoạn thang, máng cáp trong quá trình lắp đặt. Việc lựa chọn phụ kiện đồng bộ giúp hệ thống chắc chắn, thuận tiện thi công và phù hợp với thiết kế của từng công trình.

Phụ kiện thang cáp

• Co ngang.
• Co lên, co xuống.

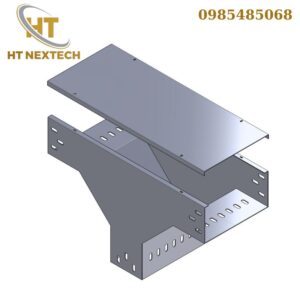

• Co chữ T.
• Co chữ thập.
• Thanh nối.
• Giá treo, giá đỡ.
• Nắp đậy.
• Bulông, ốc vít.

Phụ kiện máng cáp

• Co ngang.
• Co lên, co xuống.
• Ngã ba, ngã tư.
• Khớp nối.
• Đầu bịt.
• Nắp máng cáp.
• Giá treo, giá đỡ.
• Bulông và phụ kiện liên kết.

Sản xuất thang máng cáp theo yêu cầu tại HT NEXTECH

HT NEXTECH cung cấp và sản xuất thang máng cáp theo yêu cầu, đáp ứng đa dạng quy cách và nhu cầu sử dụng của từng công trình. Sản phẩm có thể được tùy chỉnh về:

• Kích thước: Gia công chiều rộng, chiều cao và chiều dài phù hợp với thiết kế.
• Độ dày: Lựa chọn theo tải trọng cáp và yêu cầu kỹ thuật.
• Vật liệu: Đa dạng lựa chọn như thép sơn tĩnh điện, mạ kẽm, mạ kẽm nhúng nóng, inox, ZAM…
• Phụ kiện: Sản xuất đồng bộ co, nối, giá đỡ và các phụ kiện cần thiết cho hệ thống.
• Theo bản vẽ: Hỗ trợ gia công theo thông số và bản vẽ kỹ thuật của từng dự án.

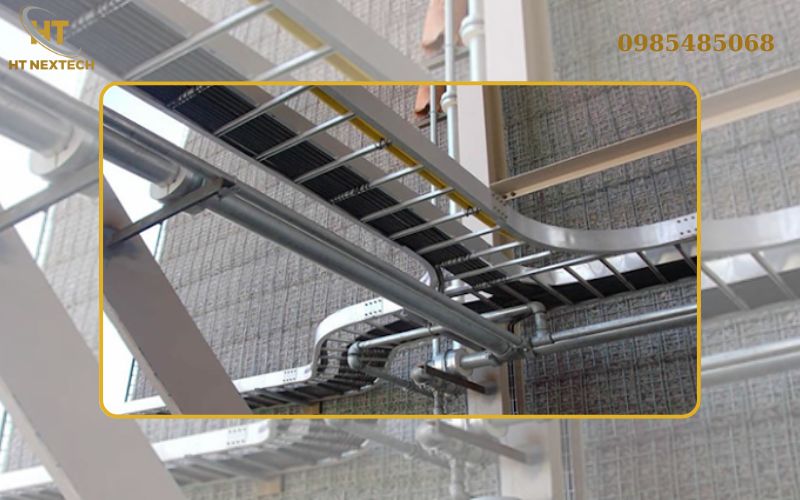

Một số hình ảnh thang máng cáp HT NEXTECH thi công

Câu hỏi thường gặp về thang máng cáp

Thang máng cáp có những kích thước nào?

Ccó nhiều kích thước khác nhau và có thể gia công theo yêu cầu của từng công trình.

Nên chọn thang cáp hay máng cáp?

Thang cáp phù hợp khi cần độ thông thoáng cao, còn máng cáp phù hợp khi cần che chắn và bảo vệ dây dẫn tốt hơn.

Độ dày thang máng cáp bao nhiêu là phù hợp?

Độ dày được lựa chọn dựa trên kích thước, tải trọng cáp và yêu cầu kỹ thuật của công trình.

Nên chọn sơn tĩnh điện hay mạ kẽm nhúng nóng?

Sơn tĩnh điện phù hợp với môi trường trong nhà, trong khi mạ kẽm nhúng nóng thích hợp cho ngoài trời và môi trường có độ ẩm cao.

Thang máng cáp có thể sản xuất theo yêu cầu không?

Có. HT NEXTECH có thể gia công theo kích thước, độ dày và vật liệu phù hợp với từng dự án.

Lựa chọn thang máng cáp phù hợp giúp hệ thống dây dẫn được bố trí an toàn, gọn gàng và thuận tiện cho quá trình bảo trì. HT NEXTECH cung cấp đa dạng sản phẩm với nhiều kích thước, vật liệu và độ dày, đáp ứng yêu cầu của từng công trình.
