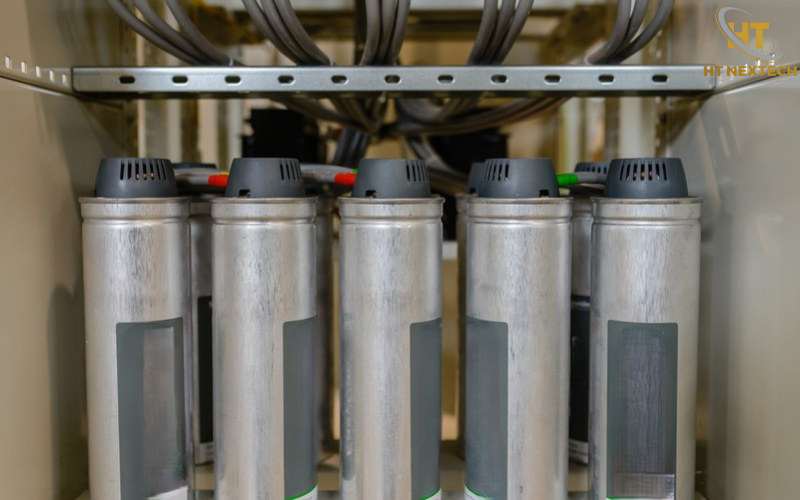

Tụ bù trong tủ điện: Khái niệm, chức năng và nguyên lý hoạt động

Tụ bù trong tủ điện được sử dụng để cung cấp công suất phản kháng tại chỗ cho hệ thống điện. Thiết bị này đặc biệt hữu ích tại nhà máy, tòa nhà và công trình có nhiều tải cảm như động cơ, máy biến áp.

Khái niệm tụ bù

Tụ bù là thiết bị điện có khả năng tích trữ và phóng năng lượng điện. Trong hệ thống xoay chiều, tụ bù được dùng chủ yếu để cung cấp công suất phản kháng cho phụ tải. Khi nhiều động cơ hoặc máy biến áp cùng hoạt động, hệ thống thường tiêu thụ lượng công suất phản kháng đáng kể. Tải cảm càng lớn thì hệ số công suất cosφ càng có xu hướng giảm.

Tụ bù trong tủ điện tạo ra công suất phản kháng có tính dung để bù một phần công suất phản kháng do tải cảm tiêu thụ. Nhờ đó, dòng điện lấy từ nguồn có thể giảm khi cùng duy trì một mức công suất tác dụng.

Cần lưu ý rằng tụ bù không trực tiếp làm tăng công suất hữu ích của động cơ. Vai trò chính của thiết bị là cải thiện hệ số công suất và giảm lượng công suất phản kháng mà nguồn phải cung cấp.

Cấu tạo của tụ bù

Để hiểu cách tụ bù hoạt động, trước hết cần nhìn vào cấu tạo cơ bản của thiết bị. Tụ điện được hình thành từ hai điện cực ngăn cách bởi vật liệu điện môi. Ở nhiều loại tụ bù công nghiệp, điện cực sử dụng vật liệu kim loại dạng màng. Phần điện môi được lựa chọn theo thiết kế và cấp điện áp của tụ. Toàn bộ cụm tụ được đặt trong vỏ bảo vệ. Hai đầu cực được đưa ra ngoài để kết nối với mạch điện.

Tụ bù hiện đại còn có cơ chế tự bảo vệ khi xảy ra một số dạng sự cố bên trong. Cấu tạo cụ thể phụ thuộc công nghệ và nhà sản xuất, nên thông số kỹ thuật cần được kiểm tra trên datasheet trước khi lựa chọn.

Nguyên lý hoạt động của tụ bù trong tủ điện

Nguyên lý của tụ bù trong tủ điện dựa trên mối quan hệ giữa công suất tác dụng, công suất phản kháng và công suất biểu kiến.

Trong hệ thống điện xoay chiều, ba đại lượng này có mối quan hệ:

S² = P² + Q²

Trong đó:

• P: Công suất tác dụng, đơn vị W hoặc kW.
• Q: Công suất phản kháng, đơn vị var hoặc kvar.
• S: Công suất biểu kiến, đơn vị VA hoặc kVA.

Hệ số công suất được xác định theo:

cosφ = P/S

Khi tải cảm hoạt động, dòng điện thường bị lệch pha so với điện áp. Tụ bù tạo ra dòng điện có đặc tính dung, giúp bù một phần thành phần phản kháng của tải.

Khi bù phù hợp, công suất phản kháng lấy từ nguồn giảm. Với cùng công suất tác dụng P, công suất biểu kiến S có thể giảm. Dòng điện trên đoạn dây phía nguồn cũng giảm theo.

Ví dụ, một nhà máy có nhiều động cơ cảm ứng sẽ có nhu cầu công suất phản kháng cao. Nếu hệ số công suất thấp, dòng điện truyền từ nguồn đến hệ thống tăng. Việc bù tại điểm phù hợp có thể giảm dòng điện này và hạn chế tổn thất trên đường dây.

Tuy nhiên, không nên bù quá mức. Hệ thống cần được tính toán để tránh tình trạng hệ số công suất dẫn đến đặc tính dung quá cao hoặc gây vấn đề với chất lượng điện năng.

Phân loại tủ tụ bù

Tụ bù có thể được phân loại theo cấu tạo, điện áp và phương thức điều khiển. Việc chọn loại nào phải dựa trên tải thực tế, điện áp hệ thống và chất lượng điện năng.

Tụ bù khô

Tụ bù khô sử dụng cấu trúc điện môi không chứa chất lỏng cách điện. Loại này có thiết kế tương đối gọn và được sử dụng phổ biến trong các hệ thống hạ áp. Tụ khô phù hợp với nhiều hệ thống có phụ tải thông thường. Khi lựa chọn, cần kiểm tra điện áp định mức, công suất kvar, tần số và điều kiện môi trường.

Tụ bù dầu

Tụ bù dầu sử dụng chất lỏng cách điện trong cấu trúc của tụ. Thiết kế này có đặc điểm riêng về kích thước, khả năng chịu nhiệt và điều kiện vận hành. Loại tụ này cần được lựa chọn theo đúng thông số của nhà sản xuất. Không nên đánh giá tụ dầu chỉ dựa trên công suất mà bỏ qua nhiệt độ và điều kiện lắp đặt.

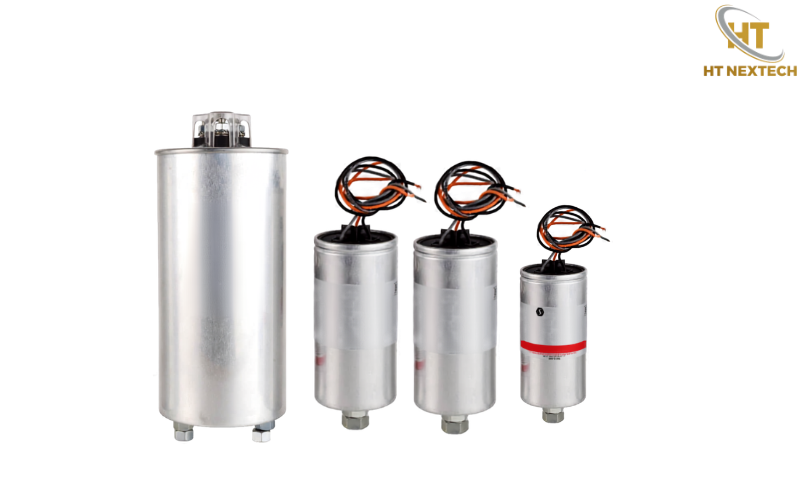

Tụ bù hạ thế một pha và ba pha

Tụ bù cũng được sản xuất cho các cấu hình điện áp khác nhau. Trong hệ thống điện công nghiệp, tụ bù ba pha được sử dụng phổ biến tại các mạng điện hạ áp. Các mức điện áp định mức như 400 V, 415 V hoặc 440 V cần được lựa chọn dựa trên điện áp thực tế của hệ thống. Không nên chọn tụ chỉ dựa vào con số điện áp danh nghĩa mà không kiểm tra điều kiện vận hành.

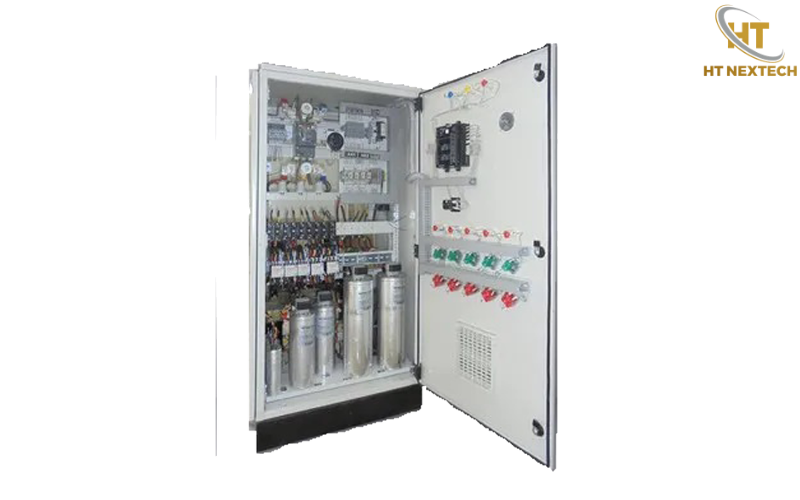

Chức năng của tủ tụ bù

Khi được tính toán và lắp đặt đúng, tủ tụ bù trong tủ điện mang lại nhiều tác động trực tiếp đến hệ thống điện.

• Cải thiện hệ số công suất: Tụ cung cấp một phần công suất phản kháng ngay gần phụ tải, làm giảm lượng công suất phản kháng phải truyền từ nguồn.
• Giảm dòng điện trên đường dây: Khi công suất biểu kiến giảm với cùng mức P, dòng điện phía nguồn cũng giảm.
• Giảm tổn thất trên dây dẫn: Tổn thất đồng tỷ lệ với bình phương dòng điện. Vì vậy, giảm dòng điện có thể làm giảm tổn thất I²R trên đường dây.
• Hỗ trợ điện áp: Bù phản kháng tại vị trí phù hợp có thể hạn chế sụt áp trên một số đoạn mạng điện.
• Giảm nhu cầu công suất biểu kiến: Khi cosφ được cải thiện, cùng một tải tác dụng sẽ cần công suất biểu kiến thấp hơn.

Ứng dụng của tụ bù trong tủ điện

Tụ bù được sử dụng trong nhiều môi trường khác nhau, tùy theo đặc điểm phụ tải và yêu cầu vận hành của hệ thống điện.

• Nhà máy sản xuất: Giảm công suất phản kháng do động cơ, máy nén và máy gia công tiêu thụ trong quá trình vận hành liên tục.
• Tòa nhà cao tầng: Bù cho hệ thống điều hòa, thang máy và bơm nước hoạt động theo nhiều khung giờ khác nhau.
• Trung tâm thương mại: Ổn định hệ số công suất cho hệ thống chiếu sáng và thiết bị điện vận hành đồng thời với tải biến thiên lớn.
• Bệnh viện: Hỗ trợ hệ thống thiết bị y tế, điều hòa và bơm kỹ thuật có yêu cầu vận hành ổn định liên tục.
• Trường học: Bù phản kháng cho hệ thống chiếu sáng, quạt và thiết bị điện sử dụng theo giờ hành chính.
• Mạng điện hạ thế công cộng: Giảm tải phản kháng trên lưới phân phối tại khu dân cư và khu công nghiệp nhỏ.

Tụ bù trong tủ điện giúp cải thiện hệ số công suất, giảm dòng phản kháng và tối ưu chi phí vận hành cho hệ thống điện công nghiệp. Việc lựa chọn đúng công suất và cấu hình tụ bù theo tải thực tế sẽ quyết định hiệu quả vận hành lâu dài. Qua bài viết của HT NEXTECH, bạn có thể hiểu rõ hơn cách tụ bù hoạt động và ứng dụng trong từng hệ thống, từ đó đưa ra lựa chọn phù hợp cho công trình của mình.
