Cách tính tải trọng thang máng cáp theo mật độ dây chi tiết dễ hiểu

Tính tải trọng thang máng cáp là bước quan trọng trong quá trình thiết kế và thi công hệ thống điện công nghiệp. Việc xác định đúng tải trọng giúp lựa chọn thang cáp, máng cáp và phụ kiện phù hợp, hạn chế tình trạng võng, biến dạng hoặc quá tải trong quá trình vận hành. Bài viết dưới đây sẽ hướng dẫn chi tiết cách tính toán tải trọng theo mật độ dây dẫn cùng những lưu ý quan trọng giúp hệ thống đạt độ an toàn và bền vững cao.

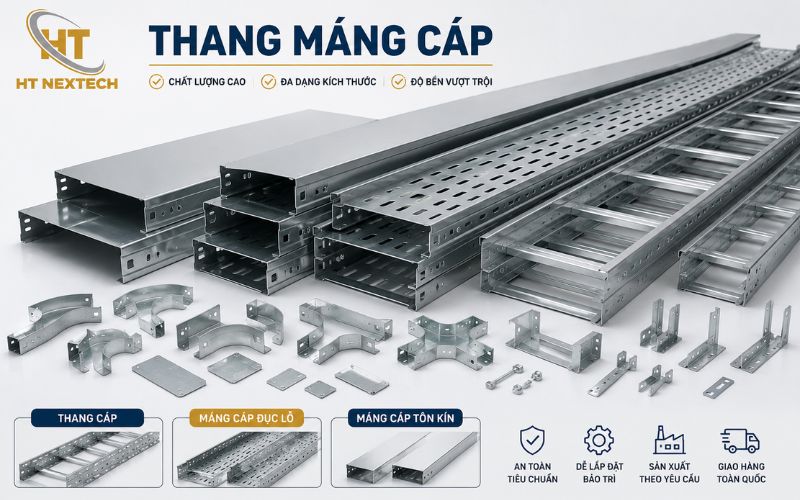

Tải trọng thang máng cáp là gì?

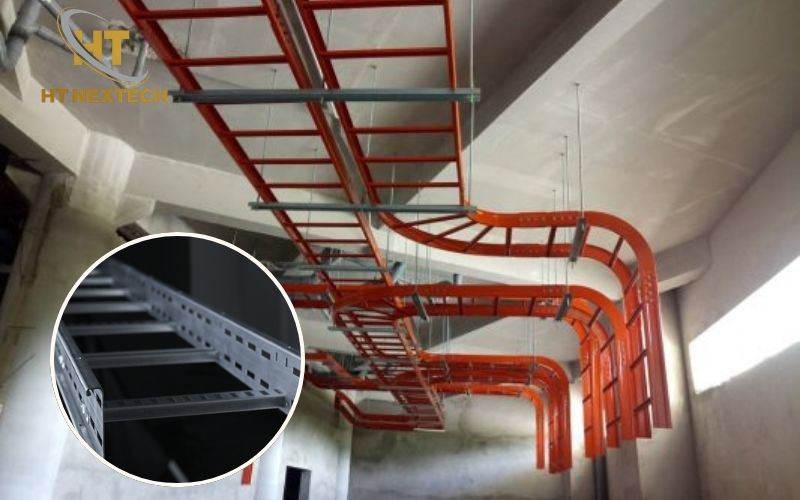

Tải trọng thang máng cáp là tổng lực mà hệ thống phải chịu trong suốt quá trình lắp đặt thang máng cáp và vận hành. Giá trị này không chỉ bao gồm trọng lượng của dây dẫn điện mà còn bao gồm khối lượng của bản thân thang cáp, máng cáp và các phụ kiện liên quan.

Theo tiêu chuẩn Việt Nam TCVN 9208:2012, độ võng cho phép của thang cáp và máng cáp phải được kiểm soát trong giới hạn quy định. Thông thường, độ võng giữa hai điểm gối đỡ không được vượt quá 1/300 chiều dài nhịp. Quy định này giúp đảm bảo kết cấu luôn ổn định và duy trì tuổi thọ lâu dài.

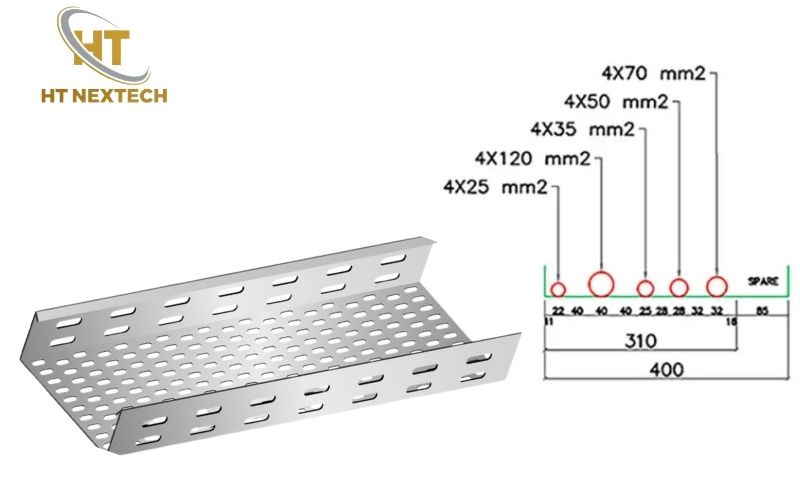

Cách tính tải trọng thang máng cáp

Để đảm bảo hệ thống hoạt động ổn định, kỹ sư cần thu thập đầy đủ dữ liệu kỹ thuật từ catalogue của nhà sản xuất. Đây là cơ sở quan trọng giúp việc tính toán đạt độ chính xác cao.

Xác định các thông số cần thiết

Trước khi áp dụng công thức, cần xác định các thông số sau:

• Trọng lượng cáp trên mỗi mét chiều dài.
• Số lượng dây dẫn được lắp đặt.
• Khối lượng bản thân thang cáp hoặc máng cáp.
• Hệ số an toàn áp dụng cho công trình.

Công thức tính tổng tải trọng thực tế

Tổng tải trọng thực tế được xác định theo công thức:

Pts = (Wd × N) + Wm

Trong đó:

• Wd: Trọng lượng dây cáp trên mỗi mét chiều dài (kg/m).
• N: Tổng số lượng dây dẫn trên đoạn máng cáp.
• Wm: Khối lượng của thang cáp hoặc máng cáp (kg/m).
• Pts: Tổng tải trọng thực tế của hệ thống (kg/m).

Công thức tính tải trọng thiết kế

Tải trọng thiết kế được tính như sau:

Ptk = Pts × Fs

Trong đó:

• Ptk: Tải trọng thiết kế cuối cùng.
• Pts: Tổng tải trọng thực tế.
• Fs: Hệ số an toàn, thường từ 1,3 đến 1,5.

Ví dụ minh họa về cách tính tải trọng thang máng cáp

Để dễ hình dung hơn, hãy xem xét trường hợp thực tế dưới đây.

Bước 1: Tính tổng tải trọng thực tế

Pts = (1,2 × 12) + 6,5

Pts = 20,9 kg/m

Bước 2: Tính tải trọng thiết kế

Ptk = 20,9 × 1,5

Ptk = 31,35 kg/m

Kết quả cho thấy hệ thống cần được lựa chọn theo mức tải trọng thiết kế tối thiểu 31,35 kg/m. Đây là cơ sở để xác định loại thang cáp, máng cáp và khoảng cách giá đỡ phù hợp.

Những sai lầm cần tránh khi tính tải trọng thang máng cáp

Dưới đây là những lỗi phổ biến cần đặc biệt lưu ý:

• Bỏ qua khối lượng bản thân máng cáp: Nhiều người chỉ tính trọng lượng dây dẫn mà quên cộng thêm trọng lượng của thang cáp hoặc máng cáp.
• Không áp dụng hệ số an toàn: Điều này khiến hệ thống hoạt động sát ngưỡng chịu tải và tiềm ẩn nhiều rủi ro.
• Bỏ sót phụ kiện đi kèm: Hộp nối, giá đỡ, phụ kiện cơ điện cũng góp phần làm tăng tổng tải trọng.
• Tính sai khoảng cách giữa các gối đỡ: Khoảng cách quá lớn dễ gây võng hoặc biến dạng kết cấu.
• Không xét đến yếu tố môi trường: Nhiệt độ cao, độ ẩm lớn hoặc môi trường ăn mòn có thể ảnh hưởng đến khả năng chịu lực của vật liệu.
• Không đối chiếu với tiêu chuẩn kỹ thuật: Việc lựa chọn sản phẩm không dựa trên tiêu chuẩn tải trọng dễ dẫn đến sai lệch trong thiết kế.
• Không dự phòng khả năng mở rộng hệ thống: Khi bổ sung thêm dây dẫn, tải trọng thực tế có thể vượt quá giới hạn cho phép.
• Sử dụng dữ liệu không chính xác từ nhà sản xuất: Điều này làm giảm độ tin cậy của toàn bộ quá trình tính toán.

>>>Xem thêm: Khoảng cách giá đỡ thang máng cáp: Tiêu chuẩn và lưu ý quan trọng

Tính tải trọng thang máng cáp là công việc không thể bỏ qua trong thiết kế hệ thống điện dân dụng và công nghiệp. Việc xác định chính xác tải trọng thực tế, áp dụng hệ số an toàn phù hợp và tuân thủ các tiêu chuẩn kỹ thuật sẽ giúp hệ thống vận hành ổn định, an toàn và bền bỉ theo thời gian. Hy vọng những hướng dẫn chi tiết của HT NEXTECH trong bài viết sẽ giúp bạn hiểu rõ quy trình tính toán, từ đó lựa chọn giải pháp thang máng cáp phù hợp với nhu cầu sử dụng thực tế.
