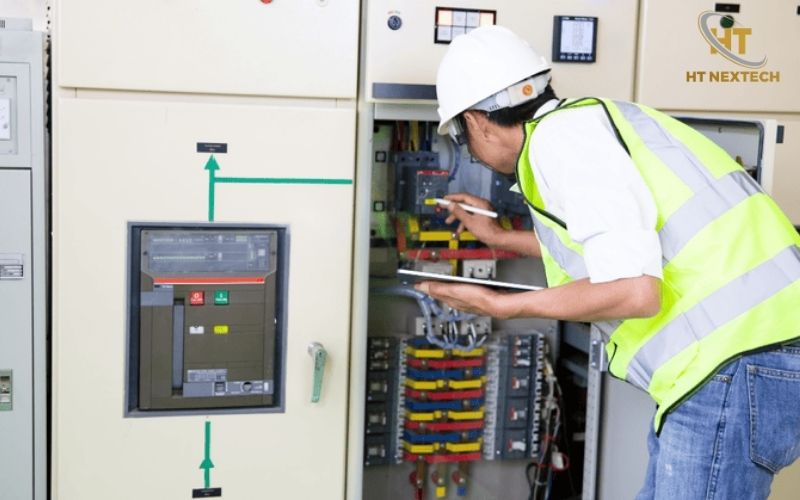

Kiểm tra kỹ thuật tủ điện: Quy trình và tiêu chuẩn cần biết

Kiểm tra kỹ thuật tủ điện là bước quan trọng trước khi nghiệm thu và trong quá trình bảo trì hệ thống điện. Công việc này không chỉ dừng ở việc quan sát bên ngoài. Kỹ thuật viên cần kiểm tra kết cấu, dây dẫn, điểm đấu nối, cách điện và chức năng thiết bị. Với tủ điện công nghiệp, quy trình kiểm tra đúng còn giúp phát hiện sớm lỗi có thể ảnh hưởng đến vận hành. Vì vậy, mỗi hạng mục cần được đối chiếu với bản vẽ và yêu cầu kỹ thuật của hệ thống.

Vì sao cần kiểm tra kỹ thuật tủ điện?

Tủ điện là nơi tập trung nhiều thiết bị đóng cắt, bảo vệ, điều khiển và đo lường. Chỉ một điểm đấu nối không đạt yêu cầu cũng có thể ảnh hưởng đến toàn bộ mạch.

Kiểm tra trước khi vận hành giúp phát hiện lỗi lắp ráp và đấu nối khi chưa đưa tải vào hoạt động. Điều này đặc biệt quan trọng với tủ cấp nguồn cho máy móc có công suất lớn.

Trong quá trình sử dụng, kiểm tra định kỳ lại tập trung vào dấu hiệu xuống cấp. Các điểm cần chú ý gồm đầu nối phát nhiệt, dây dẫn đổi màu, thiết bị hoạt động bất thường hoặc vỏ tủ bị ảnh hưởng bởi môi trường.

Kết quả kiểm tra cũng tạo cơ sở cho công tác nghiệm thu và bảo trì. Tuy nhiên, cần phân biệt kiểm tra kỹ thuật với kiểm định an toàn bắt buộc. Nghĩa vụ kiểm định phụ thuộc vào loại thiết bị và quy định pháp luật áp dụng cho từng trường hợp.

Quy trình kiểm tra kỹ thuật tủ điện

Một quy trình kiểm tra hiệu quả cần đi từ ngoại quan đến điện và cuối cùng là chức năng. Trình tự này giúp giảm khả năng bỏ sót lỗi trước khi cấp nguồn.

Bước 1: Kiểm tra kết cấu và ngoại quan

Đầu tiên, kỹ thuật viên kiểm tra tình trạng tổng thể của tủ. Kích thước, cửa tủ và vị trí thiết bị phải phù hợp hồ sơ thiết kế. Vỏ tủ cần được kiểm tra về biến dạng, lớp sơn và dấu hiệu ăn mòn. Với tủ ngoài trời, cần đặc biệt chú ý vị trí có nguy cơ nước xâm nhập.

Các cửa, khóa, bản lề và tấm che phải hoạt động đúng chức năng. Những phần kim loại sắc cạnh cũng cần được xử lý để tránh làm hỏng lớp cách điện của dây. Tiếp đó, kiểm tra thanh cái và các chi tiết cơ khí. Thanh cái phải đúng kích thước thiết kế và được cố định chắc chắn.

Bước 2: Kiểm tra dây dẫn và điểm đấu nối

Sau phần cơ khí là hệ thống dây dẫn bên trong. Đây là hạng mục có ảnh hưởng trực tiếp đến độ chính xác của mạch. Dây cần được đi theo tuyến hợp lý và tránh tiếp xúc với cạnh sắc. Các dây điều khiển nên có đánh số để đối chiếu nhanh với bản vẽ.

Đầu cốt phải phù hợp với tiết diện dây và thiết bị đấu nối. Điểm đấu cần đủ chắc chắn nhưng không được siết vượt mô-men cho phép của nhà sản xuất. Kỹ thuật viên cũng cần kiểm tra thông mạch theo sơ đồ. Mục tiêu là xác nhận các kết nối thực tế trùng với thiết kế.

Bước 3: Kiểm tra hệ thống tiếp địa

Tiếp địa là phần không nên bỏ qua khi kiểm tra tủ điện. Vỏ kim loại và các phần cần nối bảo vệ phải được liên kết theo thiết kế. Đường dây bảo vệ cần có tiết diện phù hợp. Điểm nối phải chắc chắn và có tiếp xúc điện tốt.

Với hệ thống có yêu cầu đo kiểm tiếp địa, phép đo cần thực hiện bằng thiết bị phù hợp. Giá trị đạt hay không phải được đánh giá theo thiết kế và tiêu chuẩn áp dụng.

Bước 4: Đo điện trở cách điện

Đo cách điện nhằm đánh giá khả năng duy trì cách ly điện giữa các phần dẫn điện. Phép đo phải được thực hiện khi thiết bị và mạch được chuẩn bị đúng điều kiện thử. Các điểm đo có thể bao gồm giữa các dây dẫn mang điện với nhau và giữa phần mang điện với PE. Điện áp thử phải phù hợp với cấp điện áp và yêu cầu của thiết bị.

Không nên tự áp dụng một giá trị đo duy nhất cho mọi loại tủ. Ngưỡng chấp nhận cần căn cứ vào tiêu chuẩn, thiết kế và hướng dẫn của nhà sản xuất. Đặc biệt, các thiết bị điện tử nhạy cảm cần được cô lập hoặc xử lý theo hướng dẫn trước khi thực hiện phép đo cách điện.

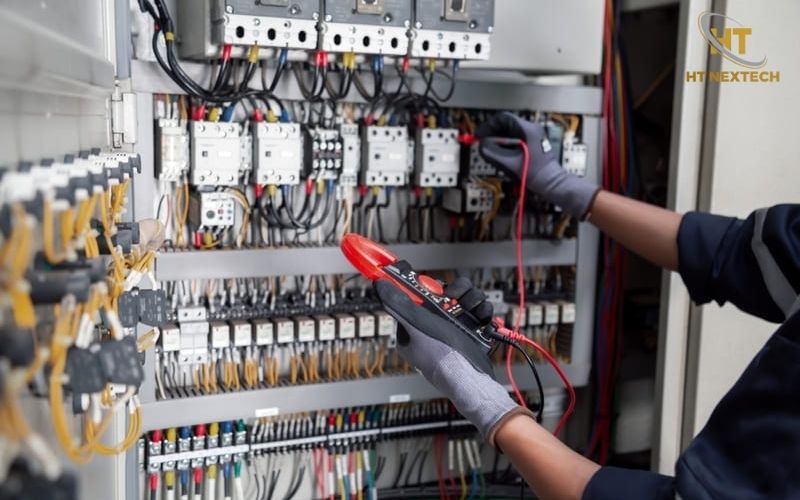

Bước 5: Kiểm tra thiết bị đóng cắt và bảo vệ

Tiếp theo, cần kiểm tra tình trạng của CB, MCCB, ACB và các thiết bị bảo vệ khác. Thông số trên thiết bị phải phù hợp với hồ sơ được duyệt.

Các cơ cấu đóng cắt cần hoạt động đúng trạng thái. Với thiết bị có chức năng điều chỉnh, thông số cài đặt phải được đối chiếu với yêu cầu bảo vệ của hệ thống.

Relay nhiệt, relay bảo vệ pha hoặc thiết bị bảo vệ chuyên dụng cũng cần được kiểm tra theo chức năng. Không nên thay đổi thông số cài đặt nếu chưa có cơ sở kỹ thuật.

Bước 6: Kiểm tra mạch điều khiển

Mạch điều khiển quyết định trình tự hoạt động của nhiều tủ công nghiệp. Vì vậy, cần kiểm tra từng tín hiệu theo sơ đồ.

Các nút Start, Stop, Emergency Stop, relay, contactor và timer phải phản hồi đúng chức năng. Với tủ PLC, cần kiểm tra tín hiệu đầu vào và đầu ra theo chương trình.

Nếu tủ có HMI, biến tần hoặc thiết bị truyền thông, cần kiểm tra trạng thái kết nối. Những thiết bị này có thể cần cấu hình riêng trước khi chạy thử.

Bước 7: Cấp nguồn và vận hành thử

Chỉ cấp nguồn sau khi hoàn tất các kiểm tra cần thiết. Quá trình đóng điện cần tuân thủ trình tự vận hành của hệ thống.

Trước tiên, kiểm tra điện áp đầu vào. Sau đó kiểm tra điện áp tại các nhánh và trạng thái thiết bị đóng cắt. Khi chạy thử, cần theo dõi tiếng ồn, mùi bất thường và hiện tượng phát nhiệt. Với động cơ, cần kiểm tra chiều quay và phản hồi của mạch điều khiển.

Nếu xuất hiện hiện tượng bất thường, phải dừng thử nghiệm và xác định nguyên nhân. Không nên tiếp tục vận hành chỉ để kiểm tra xem lỗi có tự biến mất hay không.

Các tiêu chí quan trọng khi đánh giá tủ điện

Sau quy trình kiểm tra, kết quả cần được đối chiếu với hồ sơ kỹ thuật. Một tủ đạt yêu cầu không chỉ dựa trên hình thức bên ngoài.

Kích thước và kết cấu

Kích thước tủ phải phù hợp bản vẽ. Không gian bên trong cần đủ cho thiết bị, dây dẫn và thao tác bảo trì. Cửa tủ, khóa, bản lề và tấm che cần được lắp đúng vị trí. Tủ cũng phải phù hợp với điều kiện lắp đặt trong nhà hoặc ngoài trời.

Hệ thống dây và thanh cái

Dây dẫn phải đúng chủng loại và tiết diện theo thiết kế. Các đầu dây cần được nhận diện rõ để thuận lợi cho kiểm tra và bảo trì. Thanh cái phải được gia công đúng kích thước. Khoảng cách và phương án cố định cần phù hợp với thiết kế của tủ.

Cấp bảo vệ IP

Chỉ số IP thể hiện mức độ bảo vệ của vỏ trước sự xâm nhập của vật rắn và nước. Chữ số thứ nhất liên quan đến vật rắn. Chữ số thứ hai liên quan đến nước.

Ví dụ, IP65 có chữ số đầu là 6, thể hiện mức bảo vệ bụi cao. Chữ số 5 cho biết cấp bảo vệ trước tia nước theo điều kiện quy định.

Không nên chọn IP theo thói quen. Tủ đặt trong phòng kỹ thuật và tủ ngoài trời có điều kiện môi trường khác nhau.

Khả năng hoạt động của thiết bị

Các thiết bị đóng cắt, điều khiển và bảo vệ phải hoạt động đúng chức năng. Thông số cài đặt cũng cần phù hợp với thiết kế. Khi kiểm tra tủ hoàn chỉnh, cần đánh giá sự phối hợp giữa các thiết bị. Một thiết bị hoạt động đúng riêng lẻ chưa đảm bảo toàn bộ hệ thống vận hành đúng.

HT NEXTECH – Giải pháp tủ điện công nghiệp

HT NEXTECH cung cấp giải pháp tủ điện theo yêu cầu của từng hệ thống. Quá trình triển khai cần dựa trên thông số tải, sơ đồ điện và điều kiện lắp đặt thực tế.

Khách hàng nên cung cấp bản vẽ, danh sách tải và yêu cầu điều khiển khi cần tư vấn. Đây là cơ sở để kỹ thuật viên xác định cấu hình và phương án kiểm tra phù hợp.

Kiểm tra kỹ thuật tủ điện cần được thực hiện theo trình tự từ kết cấu, dây dẫn, tiếp địa đến cách điện và chức năng. Mỗi bước đều có mục tiêu riêng và cần đối chiếu với hồ sơ kỹ thuật. Với tủ công nghiệp, không nên chỉ kiểm tra ngoại quan rồi cấp điện. Một quy trình đầy đủ giúp phát hiện lỗi đấu nối, thông số sai và dấu hiệu bất thường trước khi hệ thống vận hành thực tế.
