8 bước đấu nối tủ điện công nghiệp

Đấu nối tủ điện công nghiệp là công đoạn quyết định cách thiết bị đóng cắt, điều khiển và bảo vệ phối hợp trong toàn hệ thống. Một điểm đấu sai có thể làm thiết bị hoạt động không đúng hoặc gây sự cố khi cấp điện. Vì vậy, quá trình này cần bám sát bản vẽ, đúng thông số thiết bị và được kiểm tra trước khi vận hành. Dưới đây là quy trình cơ bản giúp kỹ thuật viên hiểu rõ từng bước thực hiện.

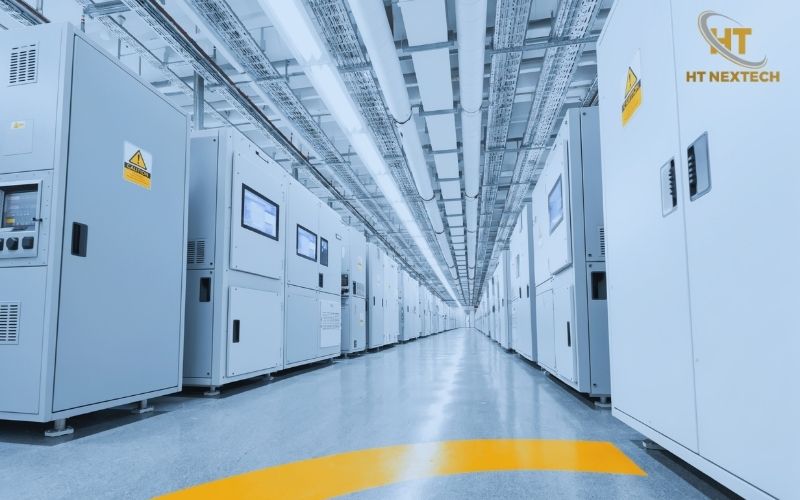

Tủ điện công nghiệp là gì? Cấu tạo tủ điện gồm những gì?

Trước khi thực hiện đấu nối, cần hiểu rõ chức năng của từng nhóm thiết bị trong tủ. Tủ điện công nghiệp là cụm thiết bị dùng để phân phối, điều khiển và bảo vệ mạch điện trong nhà máy, dây chuyền hoặc công trình.

Tùy chức năng, một tủ có thể chứa nhiều thiết bị khác nhau. Cách bố trí phải dựa trên sơ đồ điện và yêu cầu vận hành của hệ thống.

Các nhóm thiết bị phổ biến gồm:

• Thiết bị đóng cắt: Aptomat, MCCB, MCB, contactor và thiết bị tương ứng.
• Thiết bị đo lường: Ampe kế, volt kế, công tơ và các thiết bị đo khác.
• Thiết bị điều khiển: PLC, HMI, nút nhấn, bộ nguồn, rơ-le điều khiển.
• Thiết bị bảo vệ: Rơ-le quá dòng, bảo vệ mất pha, chạm đất hoặc chống sét theo thiết kế.
• Phụ kiện: Thanh cái, cầu đấu, dây dẫn, quạt tản nhiệt, đèn tủ và máng đi dây.

Sơ đồ nguyên lý lắp đặt tủ điện công nghiệp

Sơ đồ nguyên lý là cơ sở để thực hiện đấu nối tủ điện công nghiệp chính xác. Tài liệu này cho biết dòng điện đi qua những thiết bị nào và các mạch được liên kết ra sao.

Bản vẽ bố trí lại tập trung vào vị trí thực tế của thiết bị. Người lắp đặt cần đối chiếu cả hai loại tài liệu để tránh đấu đúng mạch nhưng sai vị trí thiết bị.

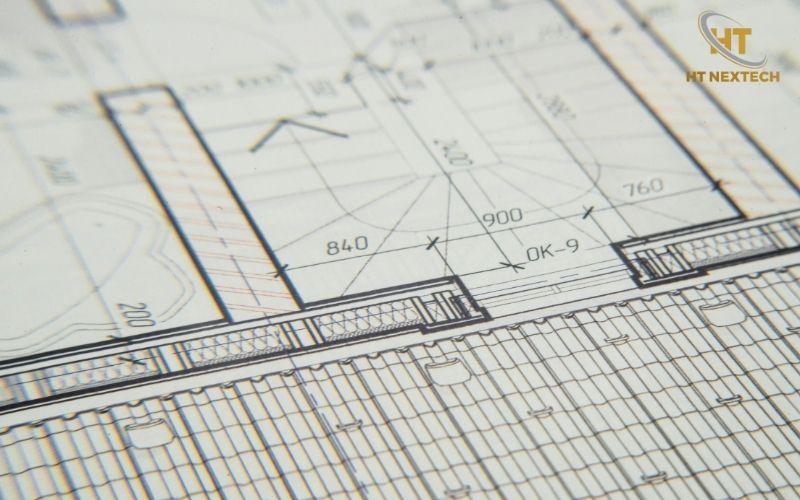

Một bộ hồ sơ tủ điện thường có bản vẽ tổng thể, bản vẽ bố trí thiết bị và sơ đồ mạch điện. Danh sách thiết bị cũng cần được đối chiếu trước khi thi công.

Với tủ điều khiển, sơ đồ cần thể hiện rõ mạch động lực và mạch điều khiển. Đây là cơ sở để kỹ thuật viên xác định đường dây từ thiết bị đóng cắt đến tải.

Quy trình đấu nối, lắp đặt tủ điện công nghiệp

Sau khi hồ sơ kỹ thuật được kiểm tra, quá trình lắp đặt có thể triển khai theo từng bước. Trình tự dưới đây giúp hạn chế sai sót và thuận lợi cho công tác kiểm tra sau cùng.

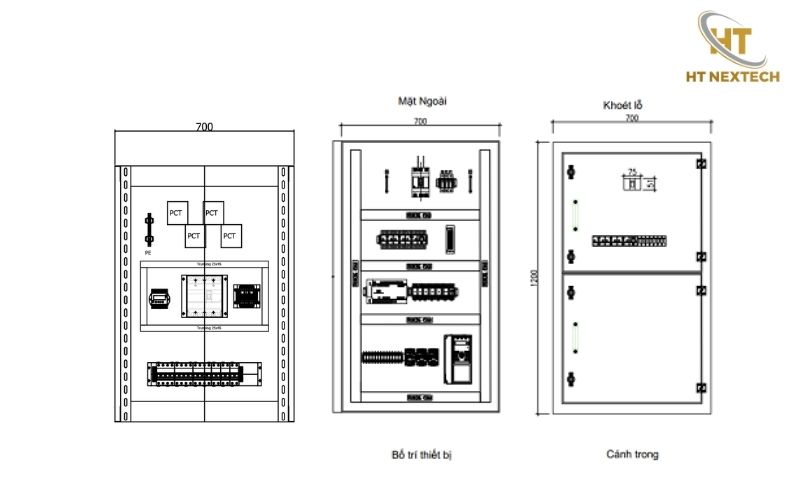

Bước 1: Đọc bản vẽ và kiểm tra vật tư

Trước tiên, kỹ thuật viên cần đọc sơ đồ nguyên lý, bản vẽ bố trí và danh sách thiết bị. Mục tiêu là xác định vị trí, chức năng và điểm đấu nối của từng linh kiện.

Tiếp đó, kiểm tra mã thiết bị, số lượng và thông số định mức. Không nên thay thế thiết bị bằng sản phẩm khác thông số khi chưa được phê duyệt.

Dụng cụ đo và dụng cụ thi công cũng cần được chuẩn bị trước. Việc này giúp quá trình lắp đặt không bị gián đoạn.

Bước 2: Gá lắp thiết bị lên tủ

Sau khi kiểm tra vật tư, tiến hành gá các thiết bị theo bản vẽ bố trí. Khoảng cách giữa các thiết bị cần đủ cho thao tác đấu dây và bảo trì.

Với tủ không có bản vẽ bố trí chi tiết, cách sắp xếp vẫn phải ưu tiên khả năng thao tác và tản nhiệt. Thiết bị có công suất lớn cần được bố trí phù hợp với điều kiện nhiệt của tủ.

Không nên cố đưa quá nhiều thiết bị vào một không gian nhỏ. Mật độ thiết bị cao có thể gây khó khăn khi đấu dây và kiểm tra sau này.

Bước 3: Dán nhãn thiết bị và dây dẫn

Sau khi gá lắp, cần đánh dấu thiết bị theo mã trên bản vẽ. Dây dẫn cũng nên được đánh số theo sơ đồ để kỹ thuật viên dễ đối chiếu. Nhãn phải dễ đọc và có khả năng giữ được trong môi trường vận hành của tủ. Cách đánh dấu thống nhất giúp giảm thời gian truy tìm dây khi bảo trì hoặc xử lý sự cố. Đây là bước nhỏ nhưng ảnh hưởng lớn đến khả năng bảo trì của toàn bộ tủ.

Bước 4: Lắp thanh cái và đấu nối mạch động lực

Mạch động lực là phần truyền công suất từ nguồn đến tải. Vì vậy, việc lựa chọn tiết diện dây hoặc kích thước thanh cái phải dựa trên dòng điện thiết kế và điều kiện lắp đặt. Thanh cái cần được gia công đúng kích thước. Các điểm nối phải bảo đảm tiếp xúc điện phù hợp và được siết theo yêu cầu của nhà sản xuất thiết bị.

Với hệ thống sử dụng dây dẫn, đầu cốt phải phù hợp tiết diện dây và đầu đấu của thiết bị. Không nên chọn dây chỉ dựa vào công suất tải mà bỏ qua phương pháp lắp đặt và điều kiện nhiệt.

Sau đó, tiến hành đấu nối các thiết bị đóng cắt với tải theo sơ đồ. Động cơ, biến tần hoặc tải chuyên dụng cần được đấu theo đúng tài liệu kỹ thuật của thiết bị.

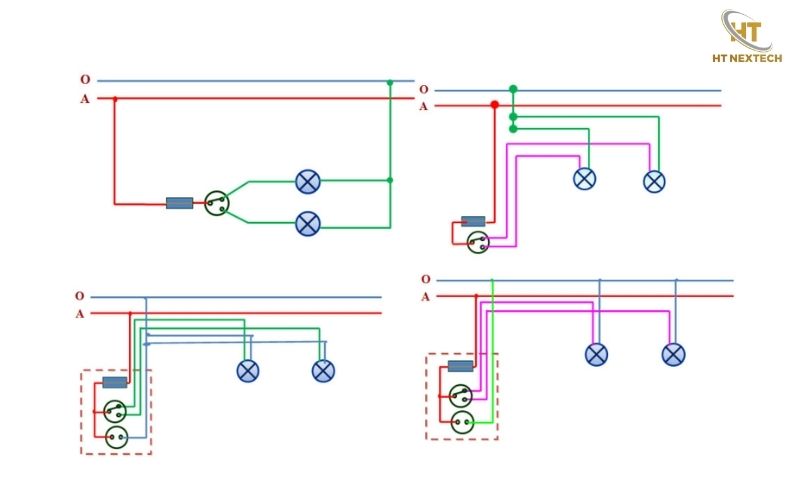

Bước 5: Đấu nối mạch điều khiển

Mạch điều khiển thường có tiết diện dây nhỏ hơn mạch động lực. Tuy nhiên, yêu cầu về nhận diện và đấu đúng sơ đồ vẫn rất cao. Dây cần được cắt theo chiều dài phù hợp với tuyến đi dây. Hai đầu dây nên được đánh số và bấm đầu cốt phù hợp với loại cầu đấu.

Tiếp theo, đấu dây giữa PLC, rơ-le, contactor, cảm biến, nút nhấn hoặc các thiết bị điều khiển khác. Từng điểm đấu cần được đối chiếu trực tiếp với sơ đồ. Không nên đấu theo trí nhớ khi tủ có nhiều mạch điều khiển. Chỉ một dây sai vị trí cũng có thể làm thay đổi logic hoạt động của hệ thống.

Bước 6: Kiểm tra sơ bộ sau khi đấu nối

Sau khi hoàn thành đấu dây, cần kiểm tra toàn bộ tủ trước khi cấp điện. Đây là bước bắt buộc để phát hiện lỗi lắp đặt còn sót lại. Trước hết, đối chiếu mã thiết bị và số dây với bản vẽ. Sau đó kiểm tra các đầu nối, cầu đấu, thanh cái và liên kết cơ khí.

Các dụng cụ, đoạn dây thừa và vật liệu gia công phải được lấy khỏi tủ. Mạt kim loại cũng cần được loại bỏ hoàn toàn. Tùy thiết kế và quy trình thử nghiệm, có thể thực hiện các phép đo như kiểm tra liên tục mạch bảo vệ và điện trở cách điện. Điện áp thử phải phù hợp với thiết bị và tiêu chuẩn áp dụng.

Bước 7: Kiểm tra và vận hành thử

Khi các kiểm tra không điện đạt yêu cầu, tiến hành cấp nguồn theo trình tự được phê duyệt. Không nên đóng đồng thời tất cả các nhánh nếu quy trình vận hành yêu cầu cấp nguồn từng phần. Đầu tiên, kiểm tra điện áp tại đầu vào. Sau đó kiểm tra điện áp ở các nhánh và trạng thái của thiết bị đóng cắt.

Các thông số của rơ-le, biến tần, PLC hoặc HMI phải được cài đặt theo hồ sơ kỹ thuật. Với mạch điều khiển, cần thử từng chức năng thay vì chỉ quan sát tủ đã có điện. Nếu hệ thống điều khiển động cơ, cần kiểm tra chiều quay và phản hồi tín hiệu. Nếu phát hiện tiếng ồn, mùi khét hoặc nhiệt bất thường, phải dừng thử nghiệm để tìm nguyên nhân.

Bước 8: Vệ sinh và hoàn thiện tủ

Sau khi hoàn tất lắp đặt, cần vệ sinh toàn bộ tủ. Bụi, mạt kim loại và vật liệu thừa có thể ảnh hưởng đến thiết bị hoặc tạo nguy cơ sự cố. Kiểm tra lại máng dây, nắp che, cửa tủ và các điểm xuyên cáp. Cuối cùng, cập nhật hồ sơ nghiệm thu và ghi nhận những thông số cần thiết sau khi chạy thử. Một tủ được hoàn thiện đúng không chỉ nằm ở việc đấu đúng dây. Hồ sơ, nhãn nhận diện và tình trạng thực tế của tủ cũng cần đồng nhất.

HT NEXTECH – Đơn vị cung cấp, lắp đặt tủ điện công nghiệp

HT NEXTECH hướng đến giải pháp tủ điện theo yêu cầu kỹ thuật và cấu hình thực tế của từng công trình. Một số điểm khách hàng có thể quan tâm gồm:

• Tư vấn cấu hình: Hỗ trợ xác định thiết bị theo yêu cầu hệ thống.
• Thiết kế theo bản vẽ: Bám sát sơ đồ nguyên lý và bố trí thiết bị.
• Gia công, lắp ráp: Triển khai tủ theo kích thước và cấu hình được duyệt.
• Đấu nối: Thực hiện mạch động lực và mạch điều khiển theo hồ sơ kỹ thuật.
• Kiểm tra trước bàn giao: Đối chiếu đấu nối và kiểm tra vận hành theo phạm vi công việc.

Đấu nối tủ điện công nghiệp cần được thực hiện theo bản vẽ và kiểm tra qua từng công đoạn. Từ gá thiết bị, đấu mạch động lực đến mạch điều khiển, mỗi bước đều ảnh hưởng trực tiếp đến khả năng vận hành của tủ.

Trước khi cấp điện, cần kiểm tra đấu nối, cách điện, liên kết bảo vệ và tình trạng hoàn thiện. Với hệ thống công nghiệp phức tạp, công việc nên được thực hiện bởi kỹ thuật viên có chuyên môn và tuân thủ quy trình an toàn điện.
