Tiêu chí thiết kế vỏ tủ điện đảm bảo an toàn và đạt chuẩn

Tiêu chí thiết kế vỏ tủ điện là yếu tố quyết định khả năng bảo vệ thiết bị, tuổi thọ hệ thống và mức độ an toàn khi vận hành. Một thiết kế phù hợp không chỉ đáp ứng yêu cầu kỹ thuật mà còn giúp doanh nghiệp tối ưu chi phí đầu tư, bảo trì và mở rộng hệ thống trong tương lai. Bài viết dưới đây sẽ phân tích những tiêu chí quan trọng nhất khi thiết kế vỏ tủ điện cho từng công trình.

Vì sao cần thiết kế vỏ tủ điện đúng tiêu chuẩn?

Vỏ tủ điện là nơi chứa các thiết bị như MCCB, MCB, PLC, biến tần, relay, contactor, thanh cái và hệ thống đấu nối. Nếu thiết kế không phù hợp, ngay cả khi sử dụng thiết bị điện chất lượng cao, toàn bộ hệ thống vẫn có thể gặp sự cố trong quá trình vận hành.

Đối với đơn vị thi công, việc áp dụng đúng tiêu chí thiết kế vỏ tủ điện ngay từ đầu giúp giảm đáng kể thời gian chỉnh sửa khi lắp ráp. Các thiết bị được bố trí đúng vị trí nên quá trình đấu nối nhanh hơn, hạn chế phải khoan cắt hoặc thay đổi kết cấu sau khi hoàn thiện.

Với chủ đầu tư, một thiết kế đúng tiêu chuẩn giúp giảm chi phí bảo trì trong nhiều năm sử dụng. Tủ điện có không gian tản nhiệt hợp lý, chống bụi và chống nước phù hợp sẽ hạn chế hỏng hóc linh kiện điện tử do môi trường tác động.

Ngoài ra, nhiều dự án nhà máy, khu công nghiệp và công trình hạ tầng còn yêu cầu hồ sơ kỹ thuật chứng minh sản phẩm đáp ứng tiêu chuẩn IP hoặc các tiêu chuẩn liên quan trước khi nghiệm thu.

Các tiêu chí thiết kế vỏ tủ điện đạt chuẩn

Để một vỏ tủ điện hoạt động ổn định trong nhiều năm, người thiết kế cần xem xét đồng thời nhiều yếu tố thay vì chỉ lựa chọn kích thước hoặc vật liệu.

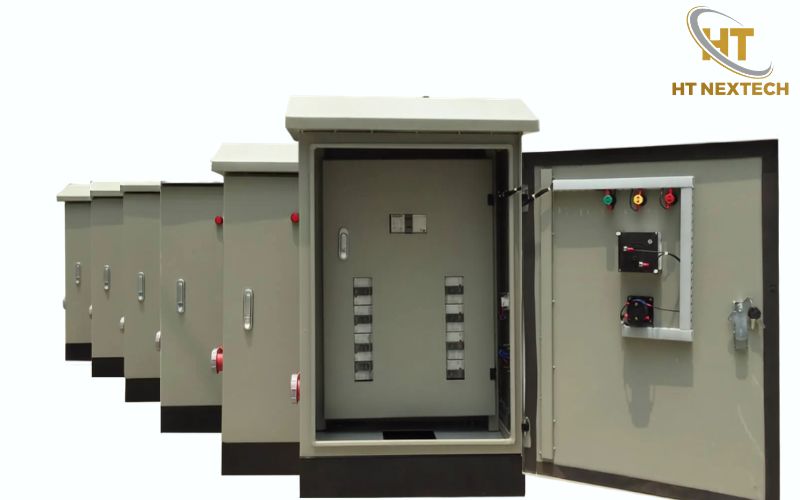

Thiết kế theo công suất và kích thước thiết bị

Công suất tải quyết định trực tiếp kích thước của vỏ tủ điện. Ví dụ, một tủ điều khiển chỉ chứa vài aptomat sẽ có kích thước nhỏ. Trong khi đó, tủ điều khiển dây chuyền sản xuất chứa nhiều biến tần, PLC và contactor cần diện tích lớn hơn để bố trí thiết bị.

Khi thiết kế cần tính toán:

• Kích thước từng thiết bị điện theo catalogue của nhà sản xuất.
• Khoảng cách tối thiểu giữa các thiết bị để giảm tích tụ nhiệt.
• Không gian dành cho đi dây nguồn và dây tín hiệu.
• Khoảng hở phục vụ thao tác bảo trì, thay thế linh kiện.

Thiết kế theo chức năng của tủ điện

Không phải mọi loại tủ điện đều có kết cấu giống nhau.

Ví dụ:

• Tủ phân phối điện ưu tiên bố trí thanh cái, MCCB và MCB theo từng nhánh tải.
• Tủ điều khiển PLC cần thêm không gian cho bộ điều khiển, module I/O và nguồn switching.
• Tủ biến tần phải có khoảng cách tản nhiệt theo khuyến nghị của nhà sản xuất.
• Tủ bù công suất phản kháng cần đủ diện tích cho tụ bù, contactor và cuộn kháng.

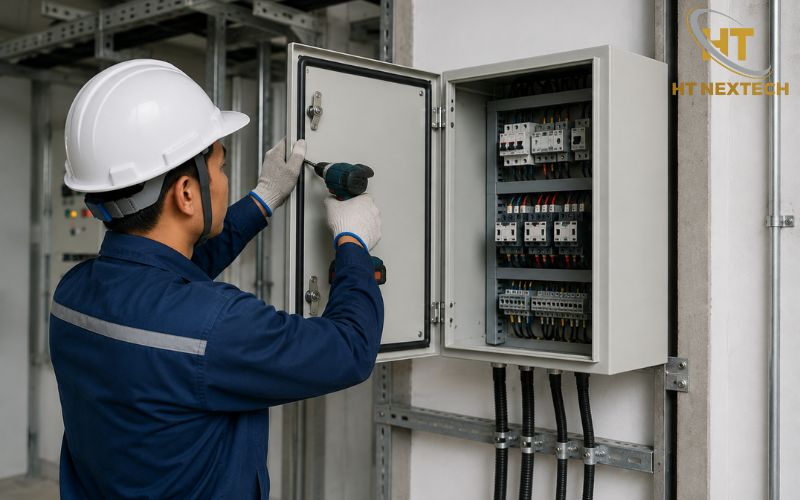

Thiết kế theo môi trường lắp đặt

Môi trường sử dụng ảnh hưởng trực tiếp đến vật liệu và cấu tạo của vỏ tủ điện. Nếu lắp trong phòng kỹ thuật khô ráo, người dùng có thể lựa chọn thép sơn tĩnh điện để tối ưu chi phí.

Đối với khu vực ngoài trời, thiết kế cần bổ sung mái che, gioăng chống nước, khóa kín và cấp bảo vệ IP phù hợp để hạn chế nước mưa xâm nhập.

Trong các nhà máy thực phẩm, hóa chất hoặc khu vực ven biển, inox 304 thường được ưu tiên vì chống ăn mòn tốt hơn thép thông thường. Điều này giúp doanh nghiệp tránh tình trạng gỉ sét làm giảm tuổi thọ của tủ điện chỉ sau vài năm sử dụng.

Lựa chọn vật liệu chế tạo vỏ tủ

Sau khi xác định môi trường lắp đặt, bước tiếp theo là lựa chọn vật liệu phù hợp.

Các vật liệu phổ biến hiện nay gồm:

Đáp ứng cấp bảo vệ IP và các tiêu chuẩn kỹ thuật

Một trong những tiêu chí thiết kế vỏ tủ điện quan trọng là lựa chọn đúng cấp bảo vệ IP.

Mỗi cấp IP phù hợp với điều kiện sử dụng khác nhau:

• IP20: Phòng kỹ thuật kín, môi trường sạch và khô.
• IP54: Nhà xưởng có bụi hoặc khu vực có mái che.
• IP55: Chống bụi và nước mưa nhẹ.
• IP65: Phù hợp lắp đặt ngoài trời.
• IP66: Chịu được tia nước áp lực cao và môi trường khắc nghiệt.

Những lưu ý để tối ưu thiết kế vỏ tủ điện

Một thiết kế tốt không chỉ đáp ứng nhu cầu hiện tại mà còn tạo điều kiện thuận lợi cho việc mở rộng hệ thống trong tương lai.

Dự phòng không gian mở rộng thiết bị

Nhiều doanh nghiệp bổ sung dây chuyền sản xuất sau vài năm hoạt động. Nếu thiết kế tủ điện vừa khít với số lượng thiết bị ban đầu, việc nâng cấp sẽ phải thay toàn bộ vỏ tủ. Các kỹ sư thường dự phòng khoảng 20–30% không gian để bổ sung MCCB, PLC hoặc module điều khiển khi cần. Giải pháp này giúp doanh nghiệp tiết kiệm đáng kể chi phí thay mới trong quá trình mở rộng sản xuất.

Đảm bảo an toàn điện và tiếp địa

Thanh tiếp địa cần được liên kết chắc chắn với thân tủ bằng dây dẫn có tiết diện phù hợp. Cửa tủ cũng nên được nối đất thông qua dây tiếp địa mềm để đảm bảo liên tục về điện khi đóng mở.

Ngoài ra, người thiết kế cần bố trí khoảng cách cách điện hợp lý giữa các thanh cái, thiết bị đóng cắt và vỏ kim loại nhằm giảm nguy cơ phóng điện khi hệ thống làm việc ở điện áp cao.

Lựa chọn đơn vị thiết kế, gia công uy tín

Một nhà sản xuất có hệ thống máy cắt laser CNC, máy chấn CNC và dây chuyền sơn tĩnh điện tự động sẽ tạo ra sản phẩm có độ chính xác cao hơn so với gia công thủ công.

HT NEXTECH nhận thiết kế và gia công vỏ tủ điện theo yêu cầu với nhiều vật liệu như thép sơn tĩnh điện, inox 201, inox 304, thép mạ kẽm và composite. Đội ngũ kỹ sư sẽ tư vấn phương án phù hợp với từng công trình, từ nhà máy, trung tâm dữ liệu đến hệ thống điện ngoài trời, giúp khách hàng tối ưu cả chi phí đầu tư và tuổi thọ sử dụng.

Áp dụng đúng tiêu chí thiết kế vỏ tủ điện giúp hệ thống điện vận hành ổn định, giảm rủi ro hỏng hóc và tiết kiệm chi phí bảo trì trong suốt vòng đời công trình. Khi thiết kế, cần đồng thời xem xét công suất thiết bị, chức năng của tủ, môi trường lắp đặt, vật liệu chế tạo và cấp bảo vệ IP thay vì chỉ tập trung vào kích thước. Nếu bạn cần tư vấn hoặc gia công vỏ tủ điện theo bản vẽ riêng, HT NEXTECH sẵn sàng đồng hành với giải pháp phù hợp từng yêu cầu kỹ thuật và ngân sách của dự án.
