Cấu tạo sàn thao tác kim cương gồm những bộ phận nào?

Cấu tạo sàn thao tác kim cương có điểm đặc trưng là bề mặt kim loại được đột dập thành các lỗ thoáng hình kim cương. Các cạnh dập tạo điểm tiếp xúc với đế giày, trong khi khoảng hở cho phép nước và bụi nhỏ đi qua. Tuy nhiên, để hình thành một hệ sàn hoàn chỉnh, tấm kim cương còn phải được kết hợp với kết cấu đỡ và phụ kiện cố định phù hợp. Bài viết dưới đây phân tích từng thành phần, cách chúng liên kết với nhau và những thông số kỹ thuật cần kiểm tra trước khi đặt hàng.

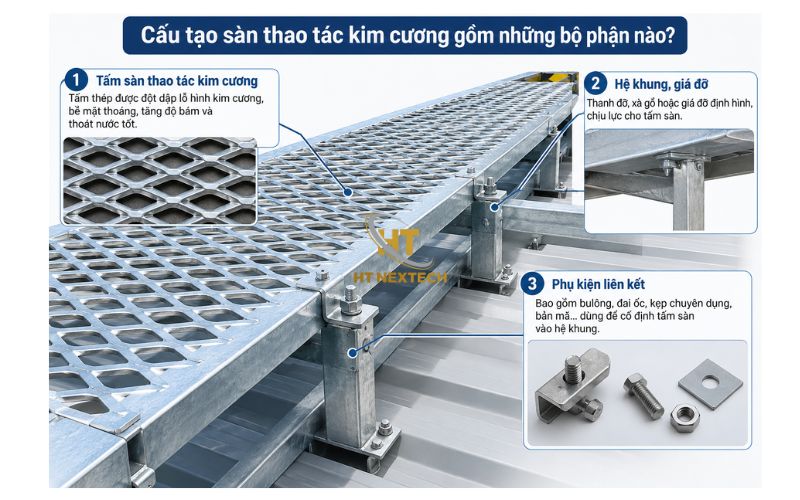

Cấu tạo sàn thao tác kim cương gồm những bộ phận nào?

Cấu tạo sàn thao tác kim cương cần được xem xét ở cả tấm sàn và hệ thống lắp đặt. Với sản phẩm dạng lỗ thoáng, ba thành phần quan trọng là tấm thép đột dập, hệ đỡ và phụ kiện liên kết.

Tấm sàn thép đột dập lỗ kim cương

Tấm sàn là bộ phận trực tiếp tiếp nhận tải trọng từ người sử dụng. Bề mặt được gia công bằng phương pháp đột dập, tạo các lỗ có hình dạng kim cương. Khác với tấm thép gân kín, cấu trúc này có khoảng hở xuyên qua bề mặt. Nước mưa và các hạt bụi có kích thước phù hợp có thể đi qua lỗ thay vì tích tụ trên tấm.

Quá trình đột dập còn tạo ra các cạnh nổi tại khu vực lỗ. Những cạnh này làm tăng khả năng tiếp xúc cơ học với đế giày bảo hộ.

Tuy nhiên, mức độ chống trượt phụ thuộc hình dạng cạnh dập, tình trạng bề mặt và điều kiện sử dụng. Không thể khẳng định sản phẩm chống trượt tuyệt đối khi có dầu mỡ hoặc chất bẩn.

Hệ khung và giá đỡ sàn thao tác

Tấm thép kim cương cần được đặt trên hệ đỡ có khả năng tiếp nhận tải trọng thiết kế. Tùy cấu hình sản phẩm, hệ đỡ có thể sử dụng thanh đỡ ngang, bản mã hoặc giá đỡ định hình. Các chi tiết này tạo vị trí tựa cho tấm sàn.

Khi người lao động di chuyển, tải trọng truyền từ tấm thép xuống các gối đỡ. Sau đó, lực tiếp tục truyền đến kết cấu chịu lực của công trình. Khoảng cách giữa các giá đỡ phải phù hợp với chiều dày và tiết diện tấm. Nếu nhịp đỡ quá lớn, tấm có thể bị võng vượt giới hạn cho phép.

Phụ kiện liên kết và cố định tấm sàn

Phụ kiện liên kết có nhiệm vụ giữ tấm sàn đúng vị trí trong quá trình sử dụng. Tùy bản vẽ, hệ thống có thể sử dụng bulông, đai ốc, bản mã hoặc kẹp chuyên dụng. Loại phụ kiện phải tương thích với tấm sàn và kết cấu đỡ.

Vị trí liên kết cần được bố trí để hạn chế hiện tượng xê dịch hoặc bật mép tấm khi chịu tải. Với công trình lắp đặt ngoài trời, vật liệu phụ kiện cũng cần được lựa chọn theo môi trường ăn mòn. Việc sử dụng các kim loại khác nhau phải xem xét nguy cơ ăn mòn điện hóa tại vị trí tiếp xúc.

Đặc điểm kết cấu của bề mặt lỗ kim cương

Bề mặt lỗ thoáng là yếu tố phân biệt loại sàn này với tấm thép nhám hoặc thép gân thông thường. Để đánh giá đúng cấu tạo sàn thao tác kim cương, cần chú ý ba đặc điểm sau.

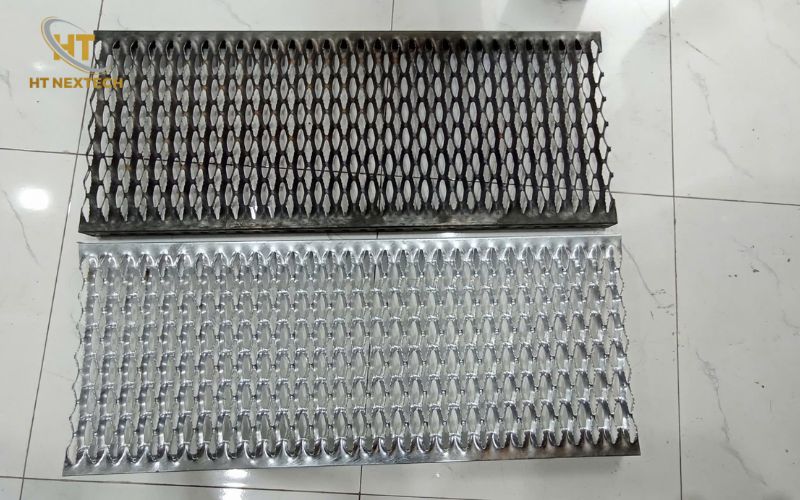

Hình dạng và cách bố trí lỗ dập

Các lỗ được tạo bằng khuôn đột dập theo quy cách sản phẩm. Hình dạng, kích thước và khoảng cách lỗ quyết định tỷ lệ diện tích thoáng.

Tỷ lệ diện tích thoáng càng lớn không đồng nghĩa với khả năng chịu tải càng cao. Việc đột lỗ làm thay đổi tiết diện kim loại tham gia chịu lực.

Vì vậy, bản vẽ cần thể hiện rõ kích thước lỗ và bước lặp. Đây là dữ liệu để kiểm tra khả năng chịu lực của tấm.

Cạnh dập tạo độ bám

Tại vị trí lỗ, phần kim loại có thể được tạo hình để hình thành các cạnh nổi. Khi đế giày tiếp xúc với bề mặt, các cạnh này góp phần hạn chế trượt. Hiệu quả thực tế còn phụ thuộc vật liệu đế giày và chất bẩn trên sàn.

Đối với khu vực có nguy cơ tiếp xúc dầu mỡ, cần đánh giá khả năng chống trượt trong điều kiện sử dụng tương ứng.

Phần tiết diện kim loại còn lại

Sau khi đột dập, tấm sàn không còn tiết diện liên tục như thép tấm nguyên bản. Phần kim loại giữa các lỗ tham gia chịu lực khi tấm bị uốn. Kích thước và cách bố trí các phần này ảnh hưởng đến độ cứng của tấm.

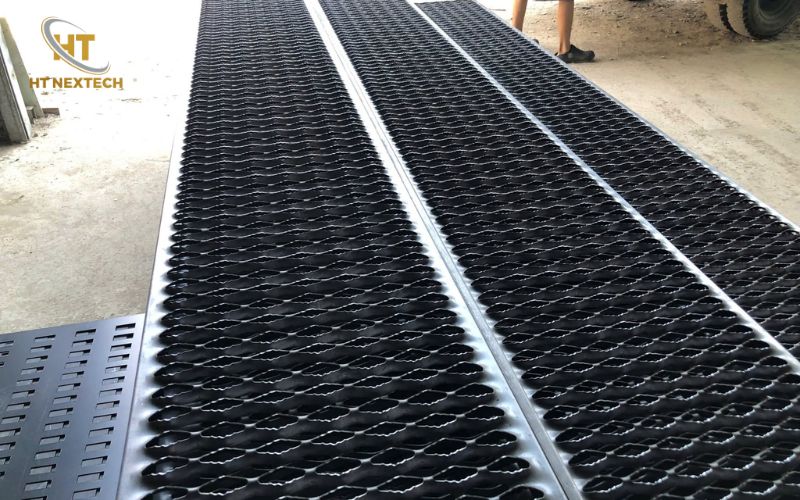

Vật liệu chế tạo sàn thao tác kim cương

Sàn thao tác kim cương được sản xuất từ thép và sử dụng lớp mạ kẽm nhúng nóng để bảo vệ bề mặt. Thép đóng vai trò là vật liệu nền, tiếp nhận tải trọng thông qua tiết diện tấm. Khả năng chịu lực phụ thuộc mác thép, chiều dày và hình dạng sau gia công. Lớp mạ kẽm có chức năng hạn chế quá trình ăn mòn của thép trong môi trường phù hợp. Đây là đặc điểm cần xem xét với sản phẩm lắp ngoài trời.

Thông số kỹ thuật cần kiểm tra trong cấu tạo sàn thao tác kim cương

Hai tấm sàn có hình dạng lỗ tương tự vẫn có thể khác nhau về khả năng chịu lực. Vì vậy, cần đối chiếu các thông số cụ thể trước khi lựa chọn.

• Chiều dài và chiều rộng tấm: Xác định kích thước module và số lượng tấm cần sử dụng.
• Chiều dày thép: Là một trong các yếu tố ảnh hưởng đến khả năng chịu uốn của tấm.
• Kích thước và bước lỗ kim cương: Quyết định hình dạng bề mặt và tỷ lệ diện tích thoáng.
• Chiều cao cạnh dập: Ảnh hưởng đến hình dạng tiếp xúc giữa tấm sàn và đế giày.
• Khoảng cách gối đỡ: Là thông số cần thiết khi xác định độ võng và khả năng chịu tải.
• Quy cách liên kết: Gồm loại phụ kiện, kích thước và vị trí cố định.
• Lớp phủ bề mặt: Cần xác định phương pháp mạ và yêu cầu kiểm tra tương ứng.

HT NEXTECH – Tư vấn quy cách sàn thao tác kim cương cho công trình

Khi lựa chọn cấu tạo sàn thao tác kim cương cho nhà xưởng, chủ đầu tư nên xác định rõ loại tấm, kích thước và phương án lắp đặt. Đối với sàn thao tác Solar, cần cung cấp bản vẽ mái, vị trí thiết bị và tuyến di chuyển dự kiến. Với sàn catwalk hoặc sàn thao tác trên cao, cần xác định thêm tải trọng sử dụng và kết cấu đỡ.

Cấu tạo sàn thao tác kim cương dạng lỗ thoáng gồm tấm thép đột dập hình kim cương, hệ giá đỡ và phụ kiện cố định. Đặc điểm quan trọng nhất nằm ở hình dạng lỗ, cạnh dập và phần tiết diện kim loại còn lại. Khi lựa chọn sản phẩm, cần kiểm tra chiều dày thép, kích thước lỗ, khoảng cách gối đỡ và khả năng chịu tải. Đây là những thông số cần thiết để xác định hệ sàn có đáp ứng yêu cầu sử dụng của công trình hay không.
