Bản vẽ thang máng cáp là gì? Những nội dung cần có trong thiết kế

Trong các công trình công nghiệp, tòa nhà thương mại hay nhà máy sản xuất, hệ thống thang máng cáp đóng vai trò quan trọng trong việc quản lý và bảo vệ đường dây điện. Để hệ thống hoạt động hiệu quả, an toàn và dễ bảo trì, việc xây dựng bản vẽ thang máng cáp trước khi thi công là yêu cầu gần như bắt buộc.

Không chỉ giúp chủ đầu tư hình dung rõ phương án lắp đặt, bản vẽ còn là cơ sở để sản xuất, thi công và nghiệm thu hệ thống. Vậy bản vẽ thang máng cáp là gì và cần thể hiện những nội dung nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

Bản vẽ thang máng cáp là gì?

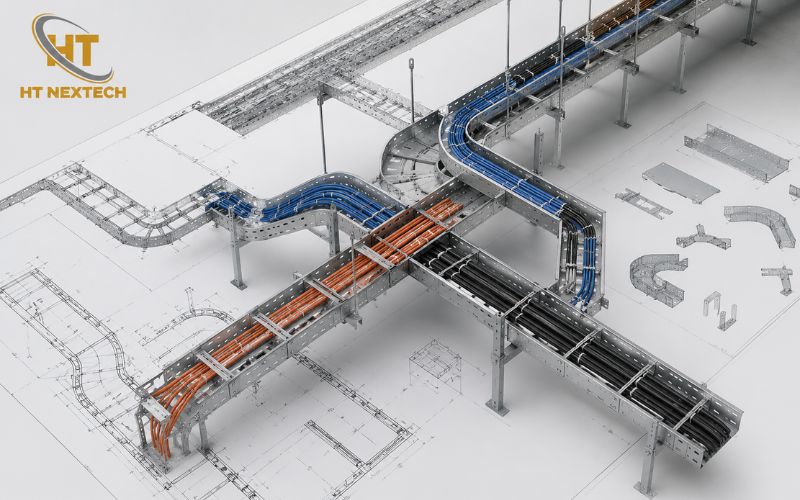

Bản vẽ thang máng cáp là tài liệu kỹ thuật mô tả chi tiết cấu tạo, kích thước, hướng tuyến và phương án lắp đặt của hệ thống thang máng cáp trong công trình. Bản vẽ được thực hiện trên giấy hoặc các phần mềm thiết kế chuyên dụng như AutoCAD, Revit hay BIM.

Thông qua bản vẽ, kỹ sư, nhà thầu và chủ đầu tư có thể hình dung chính xác hệ thống sau khi hoàn thiện. Từ đó giảm thiểu sai sót và đảm bảo tính đồng bộ trong quá trình triển khai.

Vì sao cần thiết kế bản vẽ thang máng cáp trước khi thi công?

Trước khi bắt đầu sản xuất hoặc lắp đặt, việc thiết kế bản vẽ giúp các bên liên quan có cái nhìn tổng thể về toàn bộ hệ thống. Đây cũng là căn cứ để tính toán vật tư, nhân công và chi phí đầu tư. Ngoài ra, bản vẽ còn hỗ trợ quá trình vận hành và bảo trì trong tương lai.

Hỗ trợ tính toán và bố trí tuyến cáp

Khi thiết kế bản vẽ, kỹ sư sẽ xác định chính xác vị trí đi cáp, điểm giao cắt và khu vực lắp đặt thiết bị. Điều này giúp hệ thống được bố trí khoa học, hạn chế tình trạng chồng chéo hoặc thiếu không gian dự phòng cho việc mở rộng sau này.

Hạn chế sai sót trong quá trình lắp đặt

Khi có bản vẽ thang máng cáp chi tiết, đội ngũ kỹ thuật sẽ dễ dàng triển khai theo đúng tiêu chuẩn. Nhờ đó, các lỗi như lắp sai hướng tuyến, sai cao độ hoặc thiếu phụ kiện sẽ được giảm thiểu đáng kể.

Tối ưu chi phí vật tư và nhân công

Việc bóc tách khối lượng trở nên dễ dàng và chính xác hơn. Điều này giúp chủ đầu tư kiểm soát ngân sách hiệu quả, tránh mua dư hoặc thiếu vật tư trong quá trình thi công.

Thuận tiện cho bảo trì và nâng cấp hệ thống

Một bộ hồ sơ bản vẽ đầy đủ sẽ giúp kỹ thuật viên nhanh chóng xác định vị trí tuyến cáp và các điểm đấu nối. Nhờ đó, thời gian xử lý sự cố được rút ngắn, đồng thời hạn chế ảnh hưởng đến hoạt động sản xuất hoặc vận hành.

>>>Xem thêm: Bản vẽ thang máng cáp CAD và các tiêu chuẩn thiết kế

Những nội dung cần có trong bản vẽ thang máng cáp

Một bản vẽ đạt tiêu chuẩn kỹ thuật cần thể hiện đầy đủ các thông số quan trọng liên quan đến hệ thống. Điều này giúp quá trình thi công diễn ra thuận lợi và chính xác.

Kích thước và chủng loại thang máng cáp

Đây là nội dung cơ bản nhưng vô cùng quan trọng trong hồ sơ thiết kế.

Bản vẽ cần thể hiện rõ:

• Chiều rộng thang máng cáp.
• Chiều cao thành máng.
• Độ dày vật liệu.
• Loại vật liệu sử dụng.
• Tải trọng thiết kế.

Hướng đi và cao độ lắp đặt

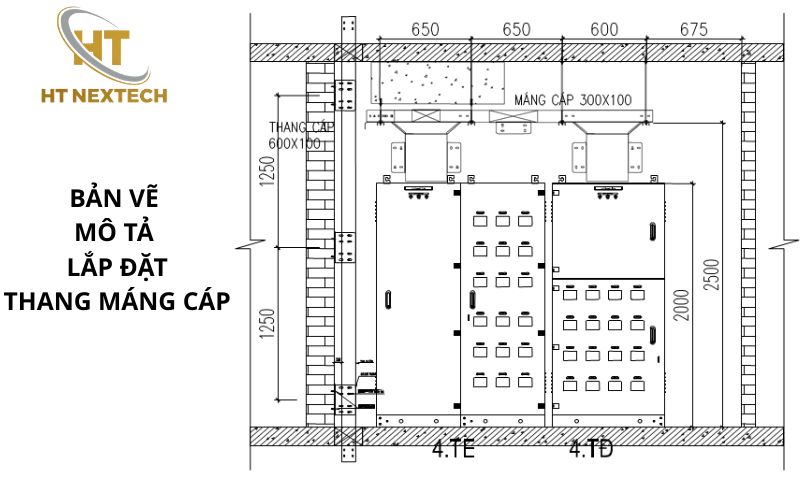

Hướng tuyến cáp cần được thể hiện rõ trên mặt bằng và mặt cắt kỹ thuật. Bản vẽ phải xác định:

• Điểm bắt đầu và kết thúc.
• Hướng chuyển tuyến.
• Cao độ lắp đặt.
• Khoảng cách đến các hệ thống kỹ thuật khác.

Vị trí giá đỡ và quang treo

Giá đỡ và quang treo là bộ phận giúp cố định hệ thống thang máng cáp. Trong bản vẽ cần thể hiện:

• Khoảng cách giữa các giá đỡ.
• Kích thước thanh treo.
• Phương án liên kết với kết cấu công trình.

Phụ kiện chuyển hướng và phân nhánh

Một hệ thống hoàn chỉnh không thể thiếu các phụ kiện kết nối. Bản vẽ cần mô tả cụ thể vị trí của:

• Co ngang.
• Co lên.
• Co xuống.
• Tê chia nhánh.
• Chữ thập giao tuyến.
• Khớp nối.

Hệ thống tiếp địa và an toàn điện

An toàn điện luôn là yếu tố được ưu tiên hàng đầu trong mọi công trình. Do đó, bản vẽ thang máng cáp cần thể hiện đầy đủ:

• Điểm tiếp địa.
• Dây nối đất.
• Phương án liên kết chống tĩnh điện.
• Các yêu cầu kỹ thuật về an toàn vận hành.

Quy trình thiết kế bản vẽ thang máng cáp

Để tạo ra một bộ hồ sơ thiết kế chính xác, kỹ sư cần thực hiện theo quy trình chuyên nghiệp và khoa học.

Khảo sát hiện trạng công trình

Bước đầu tiên là khảo sát thực tế khu vực thi công. Kỹ sư sẽ thu thập các thông tin về:

• Mặt bằng công trình.
• Kết cấu xây dựng.
• Vị trí thiết bị điện.
• Hệ thống cơ điện liên quan.

Xác định tải trọng và số lượng cáp

Sau khi khảo sát, kỹ sư tiến hành tính toán tải trọng hệ thống. Các yếu tố cần xem xét gồm:

• Số lượng dây cáp.
• Loại cáp sử dụng.
• Khả năng mở rộng trong tương lai.
• Điều kiện môi trường lắp đặt.

Lựa chọn kích thước thang máng cáp

Việc lựa chọn kích thước phù hợp giúp hệ thống vận hành ổn định và tiết kiệm chi phí.

Thông thường, kích thước được xác định dựa trên:

• Tổng tiết diện dây cáp.
• Tải trọng làm việc.
• Không gian lắp đặt thực tế.

Triển khai bản vẽ kỹ thuật

Sau khi hoàn thành các thông số thiết kế, kỹ sư sẽ triển khai bản vẽ bằng phần mềm chuyên dụng.

Hồ sơ thường bao gồm:

• Bản vẽ mặt bằng.
• Bản vẽ mặt cắt.
• Bản vẽ chi tiết phụ kiện.
• Bản vẽ lắp đặt.
• Danh mục vật tư.

Kiểm tra và hoàn thiện hồ sơ thiết kế

Quá trình kiểm tra giúp phát hiện các sai sót về kích thước, hướng tuyến hoặc tải trọng thiết kế. Sau khi hiệu chỉnh, hồ sơ sẽ được phê duyệt để phục vụ sản xuất và thi công.

Bản vẽ thang máng cáp là tài liệu kỹ thuật quan trọng giúp đảm bảo hệ thống điện được triển khai chính xác, an toàn và hiệu quả. Một bản vẽ đầy đủ không chỉ hỗ trợ thi công mà còn tối ưu chi phí đầu tư, thuận tiện cho công tác bảo trì và nâng cấp sau này.

Đối với các dự án công nghiệp, nhà máy hay tòa nhà thương mại, việc đầu tư xây dựng bản vẽ thang máng cáp bài bản ngay từ đầu sẽ góp phần nâng cao chất lượng công trình và đảm bảo vận hành ổn định trong nhiều năm.
