Bản vẽ thang máng cáp CAD và các tiêu chuẩn thiết kế

Trong các công trình cơ điện hiện đại, bản vẽ thang máng cáp CAD đóng vai trò quan trọng trong việc triển khai hệ thống điện khoa học, an toàn và tối ưu chi phí. Một bản vẽ chính xác không chỉ giúp quá trình thi công thuận lợi mà còn hạn chế tối đa sai sót kỹ thuật trong vận hành. Vậy bản vẽ thang máng cáp CAD gồm những gì và cần tuân thủ các tiêu chuẩn nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

Tầm quan trọng của bản vẽ thang máng cáp CAD

Trong lĩnh vực M&E, mọi công trình chuyên nghiệp đều cần bản vẽ kỹ thuật trước khi thi công thực tế. Đặc biệt với hệ thống thang máng cáp, việc thiết kế bằng CAD giúp kỹ sư dễ dàng tính toán, bố trí và kiểm soát toàn bộ hệ thống dây dẫn điện.

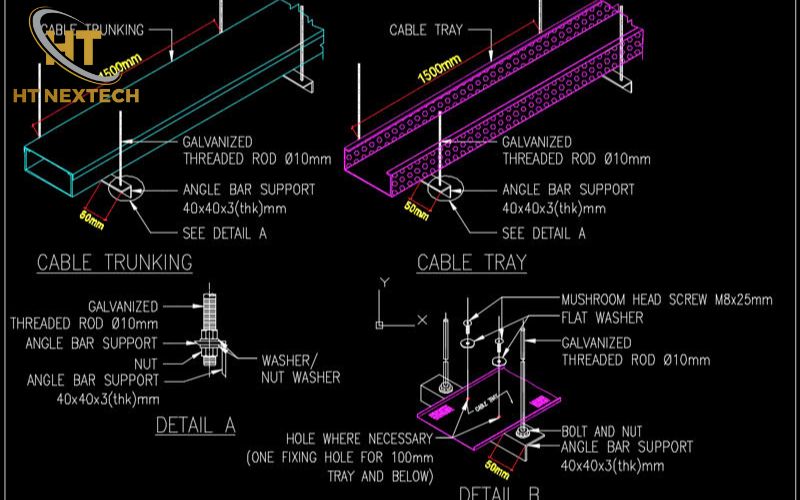

Bản vẽ thang máng cáp CAD giúp thể hiện đầy đủ:

• Kích thước hệ thống
• Hướng đi cáp
• Cao độ lắp đặt
• Điểm nối và phụ kiện
• Tải trọng thiết kế

Các loại thang máng cáp phổ biến trong thiết kế CAD

Để xây dựng một bản vẽ hiệu quả, kỹ sư cần hiểu rõ đặc điểm từng loại thang máng cáp. Mỗi hệ thống sẽ phù hợp với những nhu cầu sử dụng và môi trường khác nhau.

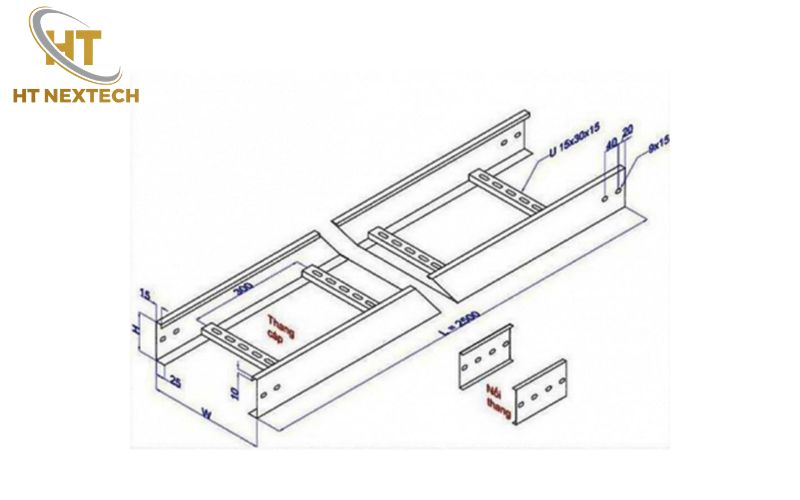

Thang cáp (Cable Ladder)

Đây là loại được sử dụng phổ biến trong các công trình công nghiệp có số lượng dây cáp lớn.

Thang cáp có cấu tạo dạng bậc thang giúp:

• Tản nhiệt tốt
• Dễ kiểm tra và bảo trì
• Chịu tải cao

Máng cáp (Cable Tray)

Máng cáp có dạng kín hoặc bán kín, giúp bảo vệ dây dẫn tốt hơn trước bụi bẩn và tác động bên ngoài.

Loại này thường xuất hiện trong:

• Tòa nhà văn phòng
• Trung tâm thương mại
• Bệnh viện
• Trung tâm dữ liệu

Khay cáp (Cable Trunking)

Khay cáp có thiết kế nhỏ gọn, phù hợp cho hệ thống dây điện nhẹ hoặc dây tín hiệu.

Ưu điểm của loại này là:

• Tính thẩm mỹ cao
• Dễ lắp đặt
• Tiết kiệm không gian

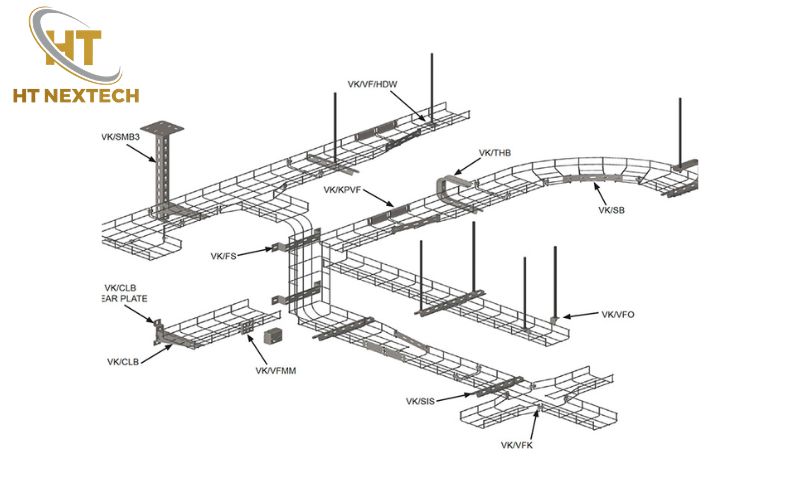

Thang máng cáp lưới

Loại này được thiết kế dạng lưới thép, giúp tối ưu khả năng thông gió và giảm trọng lượng hệ thống. Trong các dự án công nghệ hoặc data center, bản vẽ thang máng cáp CAD thường sử dụng thang lưới để hỗ trợ đi cáp mạng và cáp viễn thông hiệu quả hơn.

>>> Xem thêm: Tiêu chuẩn sản xuất thang máng cáp cần biết

Các tiêu chuẩn cần tuân thủ trong bản vẽ thang máng cáp CAD

Dưới đây là những tiêu chuẩn quan trọng thường được áp dụng trong thiết kế bản vẽ thang máng cáp CAD.

Tiêu chuẩn IEC

IEC là bộ tiêu chuẩn quốc tế phổ biến trong lĩnh vực điện công nghiệp.

Tiêu chuẩn này quy định về:

• Khả năng chịu tải
• Khoảng cách giá đỡ
• Độ an toàn điện
• Vật liệu sản xuất

Tiêu chuẩn NEMA

NEMA thường được áp dụng cho các hệ thống thang máng cáp tại nhà máy hoặc công trình công nghiệp lớn.

Tiêu chuẩn này tập trung vào:

• Độ bền cơ học
• Khả năng chịu lực
• Mức tải trọng cho phép

Tiêu chuẩn về khoảng cách và tải trọng

Khi thiết kế bản vẽ thang máng cáp CAD, kỹ sư cần tính toán chính xác:

• Khoảng cách giữa các giá đỡ
• Tổng tải trọng dây cáp
• Độ võng cho phép

Tiêu chuẩn chống cháy và tiếp địa

Đây là yếu tố cực kỳ quan trọng trong các công trình hiện đại.

Bản vẽ cần thể hiện rõ:

• Hệ thống tiếp địa
• Vị trí chống cháy lan
• Khu vực phân vùng cáp

Cách đọc và hiểu bản vẽ thang máng cáp CAD

Đối với người mới, việc đọc bản vẽ kỹ thuật có thể khá phức tạp. Tuy nhiên, nếu nắm được các nguyên tắc cơ bản, bạn sẽ dễ dàng hiểu cấu trúc hệ thống.

Đọc ký hiệu kỹ thuật

Trong bản vẽ thang máng cáp CAD, mỗi chi tiết đều có ký hiệu riêng như:

• CL: Center Line
• EL: Cao độ lắp đặt
• T: Thickness (độ dày)
• W: Width (chiều rộng)

Xác định hướng tuyến cáp

Kỹ sư thường sử dụng các đường line hoặc layer màu khác nhau để thể hiện:

• Tuyến cáp động lực
• Tuyến cáp tín hiệu
• Tuyến cáp mạng

Kiểm tra kích thước và cao độ

Đây là bước rất quan trọng trước khi thi công thực tế.

Người đọc cần chú ý:

• Kích thước máng cáp
• Khoảng cách treo đỡ
• Độ cao lắp đặt
• Vị trí giao nhau với hệ thống khác

>>> Có thể bạn quan tâm: Hướng dẫn đọc bản vẽ máng cáp điện đúng tiêu chuẩn kỹ thuật

Những lỗi thường gặp khi thiết kế bản vẽ thang máng cáp CAD

Dù sử dụng phần mềm hiện đại, nhiều bản vẽ vẫn gặp sai sót gây ảnh hưởng đến thi công và vận hành.

• Không tính đúng tải trọng
• Bố trí tuyến cáp thiếu khoa học
• Thiếu chi tiết phụ kiện
• Không cập nhật bản vẽ hoàn công

Bản vẽ thang máng cáp CAD là nền tảng quan trọng giúp hệ thống điện được triển khai chính xác, an toàn và hiệu quả hơn. Một bản vẽ đạt chuẩn không chỉ hỗ trợ thi công thuận lợi mà còn tối ưu khả năng vận hành và bảo trì lâu dài cho công trình. Nếu bạn đang tìm kiếm giải pháp thiết kế và thi công thang máng cáp chuyên nghiệp, hãy liên hệ ngay với HT NEXTECH để được tư vấn chi tiết, cung cấp bản vẽ kỹ thuật chuẩn CAD và giải pháp tối ưu phù hợp cho từng công trình.
