Hướng dẫn kỹ thuật nối tiếp địa thang máng cáp từ A đến Z

Kỹ thuật nối tiếp địa thang máng cáp là yêu cầu bắt buộc trong các hệ thống điện công nghiệp, tòa nhà và nhà máy sản xuất. Nếu thi công sai hoặc bỏ qua bước này, dòng điện rò có thể truyền lên toàn bộ thân máng, làm tăng nguy cơ điện giật, cháy nổ và khiến hệ thống bảo vệ không hoạt động đúng. Bài viết dưới đây sẽ hướng dẫn chi tiết quy trình nối tiếp địa đúng kỹ thuật, những lỗi thường gặp và các lưu ý quan trọng khi nghiệm thu.

Vì sao cần nối tiếp địa cho thang máng cáp?

Không ít người cho rằng tiếp địa chỉ cần thực hiện với tủ điện hoặc thiết bị công suất lớn. Thực tế, toàn bộ hệ thống thang máng cáp bằng kim loại cũng phải được nối tiếp địa để đảm bảo an toàn trong suốt quá trình vận hành.

Bảo vệ người vận hành khỏi nguy cơ điện giật

Thang máng cáp thường được chế tạo từ thép mạ kẽm, inox hoặc nhôm. Đây đều là vật liệu dẫn điện tốt.

Nếu lớp cách điện của dây cáp bị hỏng do chuột cắn, va đập hoặc lão hóa, dòng điện có thể truyền trực tiếp sang thân máng. Khi kỹ thuật viên bảo trì hoặc công nhân vô tình chạm vào, nguy cơ điện giật rất cao.

Hệ thống tiếp địa sẽ dẫn toàn bộ dòng điện rò xuống đất ngay khi sự cố xuất hiện, thay vì để điện tích tồn tại trên thân máng.

Giúp thiết bị bảo vệ ngắt điện kịp thời

Aptomat hoặc ELCB chỉ hoạt động hiệu quả khi dòng điện sự cố đủ lớn để kích hoạt cơ chế cắt.

Nếu kỹ thuật nối tiếp địa thang máng cáp được thực hiện đúng, dòng chạm vỏ sẽ nhanh chóng đi về hệ thống tiếp địa. Nhờ đó, thiết bị bảo vệ ngắt nguồn gần như ngay lập tức, giảm nguy cơ cháy lan sang các khu vực khác.

Giảm nhiễu điện từ cho hệ thống tín hiệu

Trong các trung tâm dữ liệu, nhà máy tự động hoặc phòng điều khiển PLC, cáp tín hiệu rất nhạy với nhiễu điện từ.

Một hệ thống tiếp địa liên tục giúp triệt tiêu phần lớn nhiễu EMI phát sinh từ cáp động lực. Điều này giúp tín hiệu truyền ổn định hơn, giảm lỗi truyền dữ liệu và hạn chế tình trạng thiết bị điều khiển hoạt động sai.

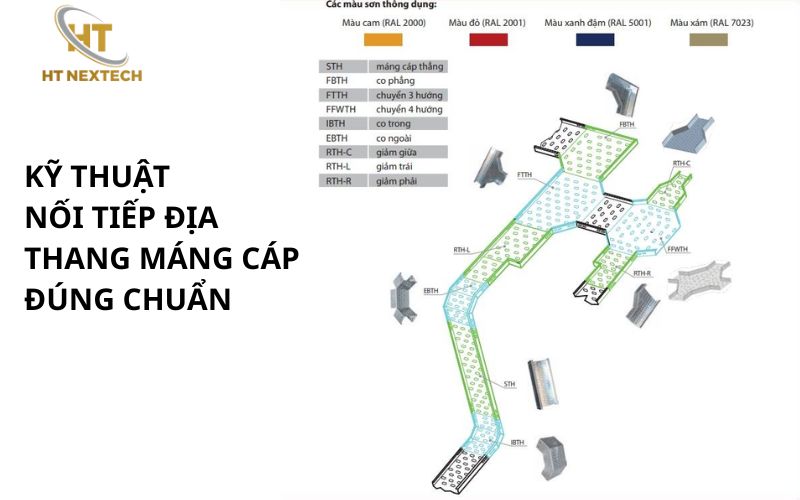

Kỹ thuật nối tiếp địa thang máng cáp đúng chuẩn

Để toàn bộ tuyến thang máng cáp trở thành một khối dẫn điện liên tục, kỹ thuật viên cần thực hiện đầy đủ các bước dưới đây.

Chuẩn bị vật tư tiếp địa

Việc lựa chọn đúng vật tư quyết định trực tiếp đến hiệu quả của hệ thống tiếp địa.

Thông thường cần chuẩn bị:

• Dây đồng bện tiếp địa (Bonding Jumper).
• Đầu cos đồng phù hợp tiết diện dây.
• Bulông, đai ốc và long đền răng cưa.
• Dây tiếp địa bọc PVC màu vàng xanh.
• Thanh đồng tiếp địa tại tủ điện.

Xử lý bề mặt tiếp xúc

Sau khi chuẩn bị vật tư, cần xử lý vị trí tiếp xúc giữa dây tiếp địa và thân máng. Đối với máng cáp sơn tĩnh điện, phải cạo sạch lớp sơn tại vị trí bắt bulông cho đến khi lộ bề mặt kim loại.

Nếu giữ nguyên lớp sơn, đầu cos sẽ tiếp xúc với vật liệu cách điện thay vì kim loại. Khi đo điện trở thông mạch, hệ thống gần như không có khả năng dẫn điện.

Đối với máng inox hoặc máng mạ kẽm nhúng nóng, bước này thường không cần thực hiện vì bề mặt kim loại vẫn đảm bảo khả năng dẫn điện.

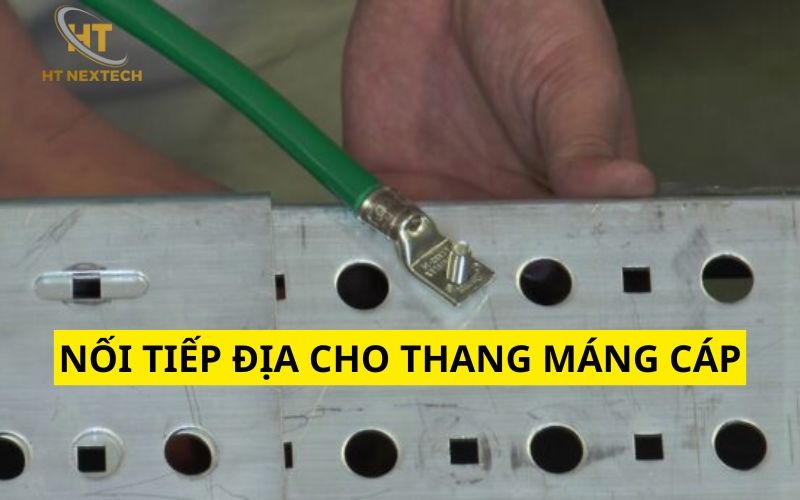

Lắp đặt dây tiếp địa và linh kiện kết nối

Tại mỗi vị trí nối giữa hai đoạn máng:

• Đặt đầu cos của dây đồng bện vào vị trí bắt bulông.
• Sử dụng long đền răng cưa để tăng khả năng tiếp xúc điện.
• Siết bulông đúng lực theo khuyến nghị của nhà sản xuất.
• Kiểm tra dây không bị xoắn hoặc chịu lực căng quá mức.

Nối đẳng thế về hệ thống tiếp địa tổng

Sau khi các đoạn máng đã được liên kết với nhau, toàn bộ tuyến cần được nối về hệ thống tiếp địa chung của công trình.

Thông thường, dây đồng bọc PVC sẽ kết nối từ tuyến máng tới:

• Thanh đồng tiếp địa trong tủ điện.
• Hệ thống tiếp địa của nhà máy.
• Mạng tiếp địa của tòa nhà.

>>>Xem thêm: Nối thang máng cáp là gì? Phân loại, công dụng và thông số kỹ thuật

Những lỗi thường gặp khi nối tiếp địa thang máng cáp

Trong quá trình nghiệm thu, nhiều công trình không đạt yêu cầu vì những lỗi tưởng như rất nhỏ.

Không sử dụng dây đồng bện tiếp địa

Một số đội thi công cho rằng bát nối hai bên máng đã đủ để dẫn điện. Quan điểm này không đúng. Theo thời gian, bulông có thể lỏng hoặc bề mặt tiếp xúc bị oxy hóa. Khi đó, dòng điện không còn truyền liên tục giữa các đoạn máng.Dây đồng bện chính là cầu nối giúp hệ thống luôn duy trì khả năng dẫn điện ổn định.

Bắt dây tiếp địa trên bề mặt sơn tĩnh điện

Bên ngoài, dây đồng vẫn được siết rất chắc. Tuy nhiên, lớp sơn bên dưới lại ngăn hoàn toàn khả năng dẫn điện. Khi đo bằng đồng hồ VOM, điện trở thông mạch thường rất lớn hoặc không đo được. Vì vậy, cần luôn kiểm tra bề mặt tiếp xúc trước khi siết bulông.

Bỏ sót tiếp địa tại các vị trí khớp nối hoặc khe co giãn

Những đoạn co giãn nhiệt hoặc khe lún thường làm gián đoạn tính liên tục của tuyến máng. Nếu không bổ sung dây đồng bện vượt qua các vị trí này, phần máng phía sau sẽ mất hoàn toàn khả năng tiếp địa.

Những lưu ý khi thi công tiếp địa thang máng cáp

Để hệ thống đạt yêu cầu nghiệm thu và vận hành ổn định lâu dài, cần lưu ý thêm một số vấn đề sau.

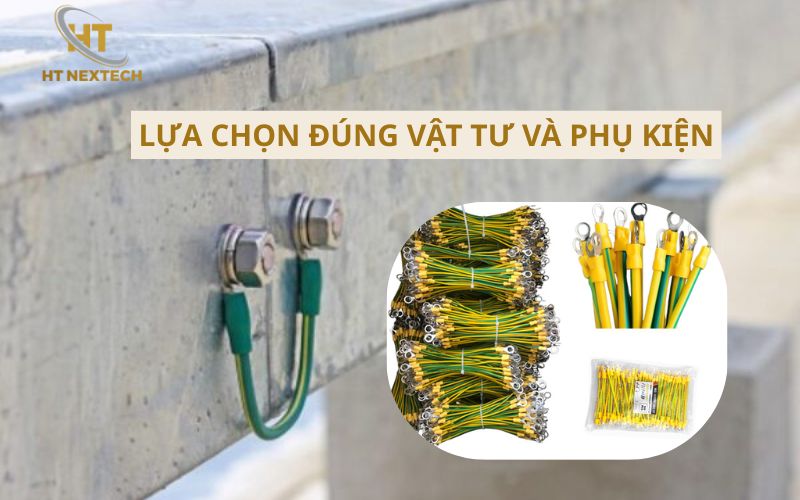

Lựa chọn đúng vật tư và phụ kiện

Hiệu quả của hệ thống tiếp địa phụ thuộc rất lớn vào chất lượng vật tư sử dụng. Nên dùng dây đồng bện chuyên dụng, đầu cốt phù hợp tiết diện dây, bu lông mạ kẽm và long đền răng cưa để đảm bảo tiếp xúc điện ổn định. Không nên thay thế bằng dây điện thông thường vì khả năng chịu rung và độ bền cơ học thấp hơn.

Kiểm tra tính liên tục của hệ thống tiếp địa

Sau khi hoàn thành lắp đặt, cần kiểm tra tính liên tục của toàn bộ tuyến thang máng cáp. Mỗi khớp nối, đoạn co, tê hoặc khe co giãn đều phải đảm bảo có đường dẫn điện liên tục. Việc kiểm tra giúp phát hiện sớm các điểm mất kết nối, hạn chế nguy cơ hệ thống tiếp địa không hoạt động khi xảy ra sự cố.

Đo kiểm trước khi nghiệm thu

Trước khi bàn giao công trình, kỹ thuật viên cần đo điện trở tiếp địa và kiểm tra thông mạch bằng thiết bị chuyên dụng. Đồng thời, cần rà soát lại toàn bộ vị trí đấu nối, độ siết của bu lông và tình trạng bề mặt tiếp xúc. Chỉ khi các thông số đạt yêu cầu theo thiết kế và tiêu chuẩn kỹ thuật, hệ thống mới đủ điều kiện đưa vào vận hành.

Kỹ thuật nối tiếp địa thang máng cáp không chỉ là yêu cầu trong tiêu chuẩn thi công mà còn là giải pháp bảo vệ con người, thiết bị và toàn bộ hệ thống điện. Việc lựa chọn đúng vật tư, xử lý bề mặt tiếp xúc, sử dụng dây đồng bện và kiểm tra đầy đủ trước khi nghiệm thu sẽ giúp hệ thống duy trì khả năng dẫn điện liên tục trong nhiều năm. Nếu được thực hiện đúng ngay từ đầu, doanh nghiệp sẽ giảm đáng kể nguy cơ sự cố điện, hạn chế chi phí sửa chữa và đáp ứng đầy đủ các yêu cầu kỹ thuật của công trình.
