Khoảng cách giá đỡ thang máng cáp tiêu chuẩn và cách lắp đặt

Khoảng cách giá đỡ thang máng cáp là yếu tố quan trọng ảnh hưởng trực tiếp đến khả năng chịu tải, độ an toàn và tuổi thọ hệ thống điện. Nếu bố trí sai khoảng cách, thang máng cáp có thể bị võng, biến dạng hoặc mất ổn định trong quá trình sử dụng. Vậy tiêu chuẩn khoảng cách như thế nào và cần lưu ý gì khi lắp đặt?

Khoảng cách giá đỡ thang máng cáp là gì?

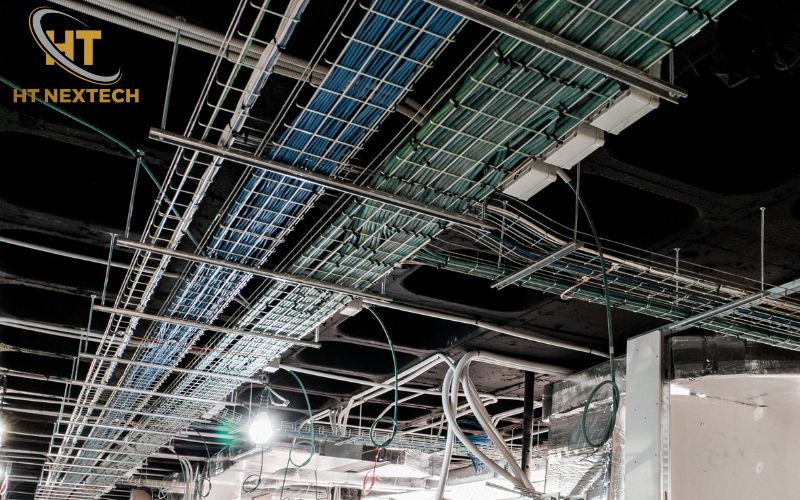

Khoảng cách giá đỡ thang máng cáp là khoảng cách giữa hai điểm đỡ liên tiếp của hệ thống thang cáp hoặc máng cáp trong quá trình lắp đặt.

Các giá đỡ này có nhiệm vụ:

• Phân bổ tải trọng hệ thống
• Giữ thang máng ổn định
• Hạn chế cong võng khi đi cáp
• Đảm bảo an toàn vận hành lâu dài

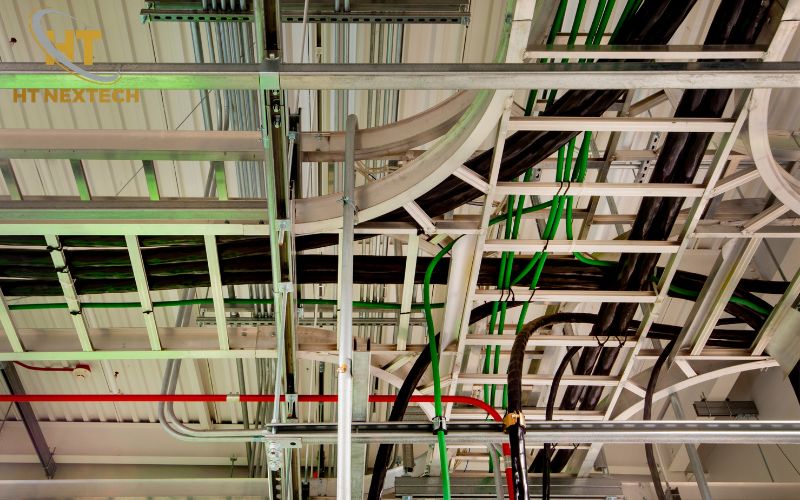

Khoảng cách giá đỡ thang máng cáp tiêu chuẩn hiện nay

Hiện nay, khoảng cách giá đỡ thang máng cáp thường được áp dụng theo tiêu chuẩn kỹ thuật và khuyến nghị từ nhà sản xuất.

Đối với hệ thống thông dụng trong công nghiệp, khoảng cách tiêu chuẩn thường dao động:

• Từ 1.5m – 2m với máng cáp thông thường
• Từ 2m – 2.5m với thang cáp chịu tải tốt
• Khoảng cách ngắn hơn tại vị trí co, tê hoặc chuyển hướng

Tuy nhiên, đây chỉ là mức tham khảo phổ biến. Thực tế thi công cần tính toán thêm các yếu tố như:

• Tải trọng cáp: Hệ thống càng nhiều dây dẫn hoặc cáp điện lớn thì tải trọng càng cao. Khi đó, khoảng cách giá đỡ cần giảm xuống để hạn chế võng thang máng.
• Kích thước thang máng cáp: Thang máng cáp có chiều rộng lớn thường chịu lực phân tán kém hơn loại nhỏ. Vì vậy cần tăng mật độ giá đỡ để đảm bảo ổn định.
• Độ dày vật liệu: Các sản phẩm có độ dày lớn sẽ chịu tải tốt hơn và có thể bố trí khoảng cách xa hơn so với loại vật liệu mỏng.
• Môi trường lắp đặt: Tại khu vực rung động mạnh, nhiệt độ cao hoặc ngoài trời, hệ thống cần được gia cố chắc chắn hơn nhằm đảm bảo an toàn vận hành lâu dài.

Vì sao cần lắp đặt đúng khoảng cách giá đỡ thang máng cáp?

Khi lắp đặt đúng tiêu chuẩn, hệ thống sẽ đạt được nhiều lợi ích:

• Hạn chế võng và biến dạng: Khoảng cách hợp lý giúp phân bổ tải trọng đều trên toàn hệ thống, hạn chế tình trạng cong võng sau thời gian dài sử dụng.
• Đảm bảo an toàn hệ thống điện: Thang máng cáp bị võng hoặc rung lắc có thể ảnh hưởng đến dây dẫn bên trong, làm tăng nguy cơ chập cháy hoặc hư hỏng cáp điện.
• Tăng tuổi thọ công trình: Hệ thống được đỡ đúng kỹ thuật sẽ ổn định hơn, giảm áp lực lên các điểm liên kết và hạn chế xuống cấp vật liệu.
• Tối ưu chi phí thi công: Việc tính toán đúng khoảng cách giá đỡ giúp cân bằng giữa độ an toàn và chi phí vật tư, tránh lắp đặt dư thừa không cần thiết.

>>> Tham khảo thêm: Vì sao nên sử dụng thang máng cáp điện?

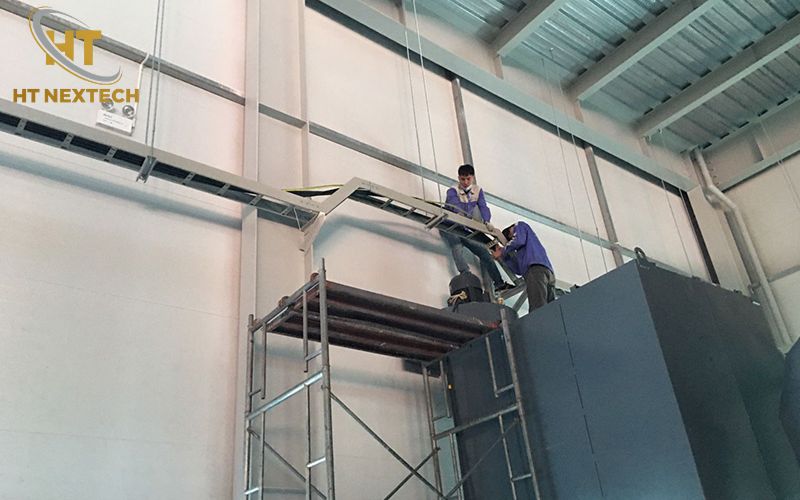

Cách lắp đặt giá đỡ thang máng cáp đúng kỹ thuật

Ngoài việc xác định đúng khoảng cách giá đỡ thang máng cáp, quy trình thi công cũng cần tuân thủ tiêu chuẩn kỹ thuật để đảm bảo hệ thống vận hành ổn định.

Khảo sát thực tế trước khi thi công

Trước khi lắp đặt, cần kiểm tra mặt bằng, hướng đi cáp và tải trọng hệ thống để lựa chọn phương án giá đỡ phù hợp. Việc khảo sát thực tế giúp hạn chế sai sót và tối ưu vật tư trong quá trình thi công.

Chọn vật liệu giá đỡ phù hợp

Giá đỡ cần có độ cứng và khả năng chịu tải tốt. Với môi trường ngoài trời hoặc độ ẩm cao, nên ưu tiên thép mạ kẽm nhúng nóng để chống ăn mòn hiệu quả.

Gia cố tại vị trí chuyển hướng

Các khu vực co ngang, co lên xuống hoặc vị trí đấu nối thường chịu lực lớn hơn bình thường. Vì vậy cần bổ sung giá đỡ để tăng độ ổn định cho hệ thống.

Kiểm tra độ cân bằng sau lắp đặt

Sau khi hoàn thiện, cần kiểm tra độ thẳng, khoảng cách giữa các giá đỡ và khả năng chịu tải trước khi đưa vào sử dụng.

Những sai lầm thường gặp khi bố trí khoảng cách giá đỡ thang máng cáp

Trong thực tế thi công, nhiều công trình gặp sự cố do bố trí khoảng cách giá đỡ không hợp lý.

Một số lỗi phổ biến gồm:

• Đặt khoảng cách quá xa gây võng máng cáp
• Không gia cố tại vị trí chuyển hướng
• Sử dụng giá đỡ mỏng, chịu tải kém
• Không tính tải trọng thực tế của dây cáp
• Lắp đặt thiếu đồng bộ giữa các điểm đỡ

HT NEXTECH – Đơn vị cung cấp thang máng cáp chất lượng, đúng tiêu chuẩn kỹ thuật

Nếu doanh nghiệp đang tìm kiếm giải pháp thang máng cáp chất lượng cao, HT NEXTECH là đơn vị được nhiều công trình tin tưởng lựa chọn.

HT NEXTECH cung cấp đa dạng sản phẩm:

• Thang cáp
• Máng cáp
• Giá đỡ thang máng cáp
• Phụ kiện liên kết đồng bộ

Các sản phẩm được sản xuất theo tiêu chuẩn kỹ thuật, đảm bảo khả năng chịu tải, độ bền cao và phù hợp nhiều môi trường sử dụng khác nhau.

Ngoài cung cấp sản phẩm, HT NEXTECH còn hỗ trợ tư vấn kỹ thuật, tính toán khoảng cách giá đỡ thang máng cáp phù hợp với từng dự án nhằm giúp doanh nghiệp tối ưu chi phí và đảm bảo an toàn hệ thống điện lâu dài.

Việc lựa chọn đúng khoảng cách giá đỡ thang máng cáp không chỉ giúp hệ thống vận hành ổn định mà còn tăng tuổi thọ công trình và hạn chế rủi ro kỹ thuật trong quá trình sử dụng.
