Tiêu chuẩn sản xuất thang máng cáp cần biết

Hiểu rõ tiêu chuẩn sản xuất thang máng cáp là bước quan trọng để đảm bảo hệ thống điện vận hành an toàn, bền bỉ và đúng kỹ thuật. Bài viết dưới đây sẽ giúp bạn nắm rõ các tiêu chuẩn từ vật liệu, thiết kế đến quy trình sản xuất, giúp lựa chọn sản phẩm phù hợp và tối ưu chi phí.

Tiêu chuẩn thang máng cáp là gì?

Tiêu chuẩn sản xuất thang máng cáp là tập hợp các quy định về thiết kế, vật liệu, kích thước, tải trọng và quy trình sản xuất nhằm đảm bảo sản phẩm đáp ứng yêu cầu kỹ thuật và vận hành ổn định trong thực tế.

Các tiêu chuẩn này giúp:

• Đảm bảo an toàn điện
• Tăng tuổi thọ hệ thống
• Giảm rủi ro hư hỏng và cháy nổ

Các tiêu chuẩn sản xuất thang máng cáp phổ biến hiện nay

Hiện nay, tại Việt Nam, hệ thống thang máng cáp được sản xuất và thi công dựa trên nhiều tiêu chuẩn kỹ thuật cụ thể. Trong đó, tiêu biểu là TCVN 9208:2012.

Theo tiêu chuẩn này, các yêu cầu kỹ thuật cần đảm bảo bao gồm:

• Quy trình thi công cần thực hiện lắp đặt thang máng cáp trước, sau đó mới tiến hành đi dây để đảm bảo an toàn và gọn gàng
• Hệ thống phụ kiện như co, tê, chữ thập phải đồng bộ và chắc chắn, phù hợp với tuyến cáp
• Bề mặt thang máng cáp không được có cạnh sắc nhằm tránh làm hỏng lớp vỏ dây
• Khi thi công theo phương thẳng đứng, cần sử dụng nắp kim loại để bảo vệ dây khỏi tác động bên ngoài

Bên cạnh đó, tiêu chuẩn còn yêu cầu:

• Với hệ thống có chiều rộng trên 1200mm cần bổ sung giá đỡ và thanh treo với khoảng cách từ 1m đến 3m
• Hệ thống phải có khả năng chống bụi, chống nước và hạn chế côn trùng xâm nhập
• Thiết kế nắp máng phải linh hoạt, dễ tháo lắp để thuận tiện kiểm tra và bảo trì

Tiêu chuẩn về vật liệu sản xuất thang máng cáp

Vật liệu cần đáp ứng yêu cầu về độ bền cơ học và khả năng chống ăn mòn. Hiện nay, 4 loại vật liệu phổ biến gồm:

• Tôn mạ kẽm điện phân: phù hợp môi trường trong nhà, chi phí thấp
• Tôn mạ kẽm nhúng nóng: chống ăn mòn tốt, sử dụng ngoài trời
• Tôn sơn tĩnh điện: tăng tính thẩm mỹ, phổ biến trong công trình dân dụng
• Inox (thép không gỉ): độ bền cao, dùng trong môi trường hóa chất hoặc ẩm ướt

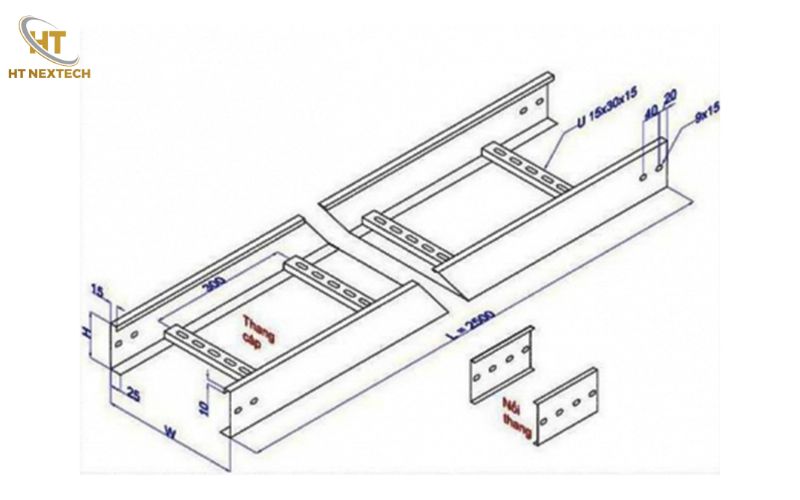

Tiêu chuẩn về kích thước và thiết kế thang máng cáp

Theo tiêu chuẩn sản xuất thang máng cáp, kích thước phải phù hợp với số lượng và tiết diện dây dẫn. Một số nguyên tắc cơ bản bao gồm:

• Chiều rộng máng cáp cần đảm bảo đủ không gian cho dây, tránh chèn ép
• Chiều cao thành máng phải phù hợp để bảo vệ dây và tránh rơi rớt
• Khoảng cách giữa các điểm treo phải được tính toán hợp lý

Thiết kế cần đảm bảo:

• Dễ lắp đặt
• Dễ mở rộng
• Thuận tiện bảo trì

Tiêu chuẩn về khả năng chịu tải thang máng cáp

Theo quy định kỹ thuật, độ võng của thang máng cáp giữa hai điểm đỡ phải nhỏ hơn 1/300 chiều dài nhịp. Đây là thông số quan trọng để đảm bảo hệ thống không bị biến dạng khi vận hành.

Trong thực tế, kỹ sư cần:

• Tính toán tải trọng dây cáp
• Xác định khoảng cách giá đỡ
• Lựa chọn vật liệu phù hợp

Quy trình sản xuất thang máng cáp đạt chuẩn

Bước 1: Tính toán kích thước

Trước khi sản xuất, kỹ sư tiến hành xác định kích thước dựa trên số lượng dây cáp, tải trọng và môi trường lắp đặt. Việc tính toán giúp đảm bảo thang máng cáp đủ không gian, đạt độ bền và đúng tiêu chuẩn kỹ thuật.

Bước 2: Cắt phôi vật liệu

Tấm tôn được kiểm tra chất lượng (không cong vênh, không gỉ) và cắt theo kích thước đã thiết kế. Công đoạn này yêu cầu độ chính xác cao để đảm bảo các chi tiết đồng đều.

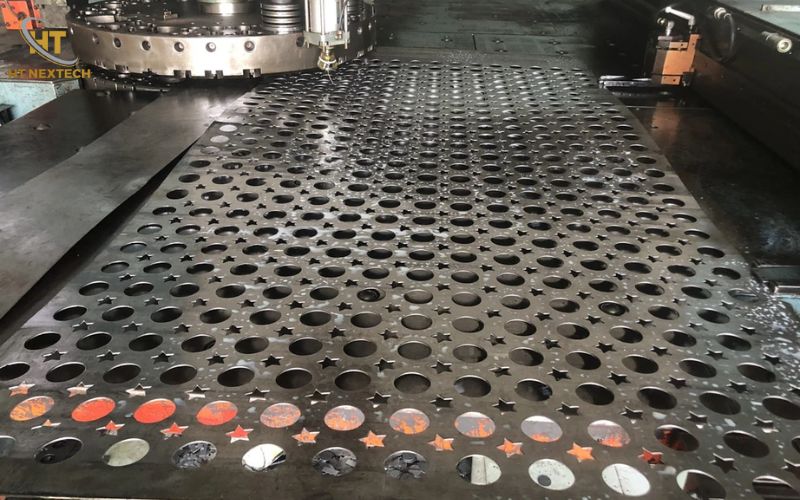

Bước 3: Đột lỗ CNC

Phôi sau khi cắt sẽ được đưa vào máy CNC để đột lỗ theo bản vẽ kỹ thuật. Các lỗ được tạo chính xác giúp thuận tiện lắp đặt và tăng khả năng tản nhiệt.

Bước 4: Chấn gấp tạo hình

Tấm phôi tiếp tục được đưa vào máy chấn để uốn và định hình thành thang cáp hoặc máng cáp theo đúng thiết kế ban đầu.

Bước 5: Xử lý bề mặt và sơn phủ

Sản phẩm được làm sạch, kiểm tra mối nối, sau đó tiến hành xử lý bề mặt như sơn tĩnh điện, mạ kẽm hoặc nhúng nóng để tăng độ bền và chống ăn mòn.

Bước 6: Kiểm tra và đóng gói

Thành phẩm được kiểm tra lần cuối về kích thước, kết cấu và lớp phủ. Sau đó vệ sinh sạch sẽ, đóng gói cẩn thận và vận chuyển đến khách hàng.

Việc hiểu rõ tiêu chuẩn sản xuất thang máng cáp không chỉ giúp bạn lựa chọn đúng sản phẩm mà còn đảm bảo hệ thống điện vận hành an toàn, ổn định và bền bỉ theo thời gian. Từ tiêu chuẩn vật liệu, thiết kế đến quy trình sản xuất, mỗi yếu tố đều đóng vai trò quan trọng trong việc tạo nên một hệ thống chất lượng. Vì vậy, hãy ưu tiên những sản phẩm đạt chuẩn ngay từ đầu để tối ưu hiệu quả đầu tư và giảm thiểu rủi ro trong quá trình sử dụng.
