Tiêu chuẩn thang máng cáp mới nhất: Những yêu cầu không thể bỏ qua

Trong các công trình điện công nghiệp và dân dụng hiện nay, việc tuân thủ tiêu chuẩn thang máng cáp là yếu tố quan trọng giúp hệ thống vận hành an toàn, ổn định và có tuổi thọ cao. Không chỉ ảnh hưởng đến khả năng bảo vệ dây dẫn, các tiêu chuẩn kỹ thuật còn quyết định độ bền kết cấu, khả năng chịu tải và hiệu quả khai thác lâu dài. Bài viết dưới đây sẽ giúp bạn hiểu rõ những tiêu chuẩn quan trọng cần áp dụng trong quá trình thiết kế, sản xuất và thi công thang máng cáp.

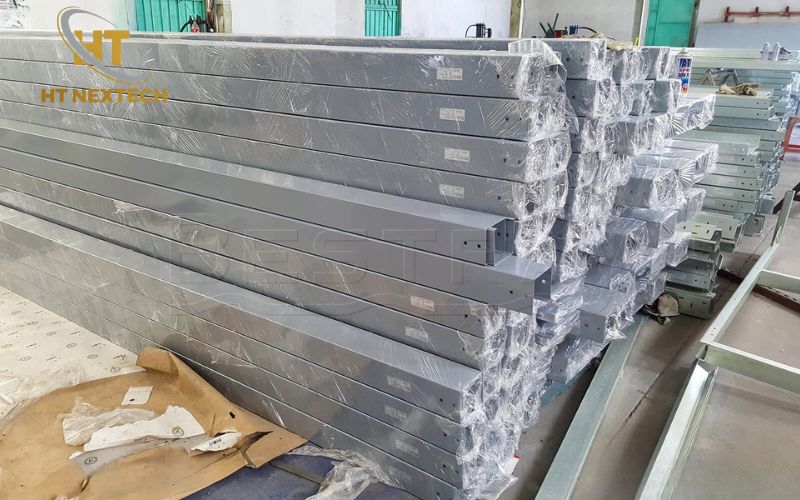

Tiêu chuẩn thang máng cáp là gì? Tại sao phải tuân theo?

Tiêu chuẩn thang máng cáp là tập hợp các quy định về vật liệu, kích thước, khả năng chịu tải, phương pháp lắp đặt và yêu cầu an toàn điện. Những tiêu chuẩn này được xây dựng nhằm đảm bảo hệ thống hoạt động ổn định trong nhiều điều kiện môi trường khác nhau.

Việc tuân thủ đúng tiêu chuẩn mang lại nhiều lợi ích quan trọng:

• Đảm bảo an toàn cho hệ thống điện.
• Hạn chế tình trạng võng hoặc biến dạng kết cấu.
• Kéo dài tuổi thọ của thang máng cáp.
• Tạo thuận lợi cho công tác bảo trì và nâng cấp.
• Đáp ứng yêu cầu nghiệm thu công trình.

>>>Có thể bạn chưa biết: Giá đỡ thang máng cáp là gì? Chi tiết từ A-Z những thông tin cần biết

Những tiêu chuẩn thang máng cáp quan trọng cần tuân thủ

Để hệ thống đạt hiệu quả tối ưu, cần đáp ứng đồng thời nhiều tiêu chuẩn kỹ thuật khác nhau. Dưới đây là những yêu cầu quan trọng nhất.

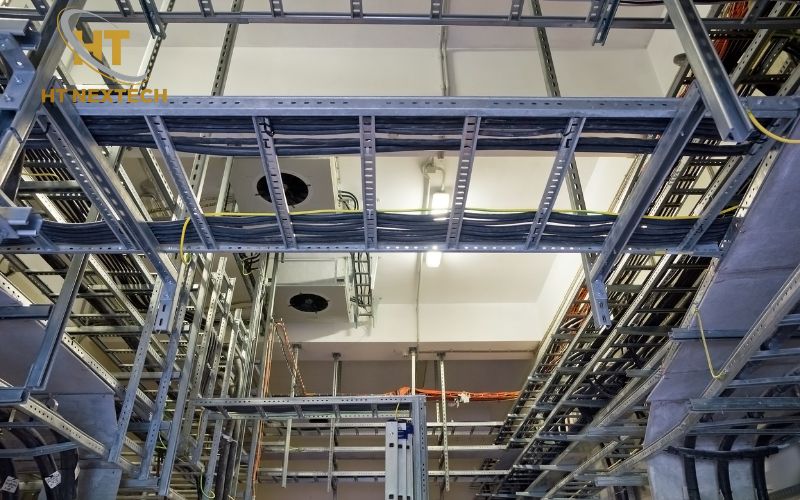

Tiêu chuẩn vật liệu thang máng cáp

Hiện nay, các loại vật liệu phổ biến gồm thép mạ kẽm điện phân, thép mạ kẽm nhúng nóng, inox và nhôm. Việc lựa chọn phụ thuộc vào môi trường sử dụng thực tế.

Một số yêu cầu cơ bản bao gồm:

• Vật liệu phải có khả năng chống oxy hóa và ăn mòn.
• Bề mặt không có ba via hoặc cạnh sắc.
• Độ dày vật liệu thường từ 0,8 mm đến 2 mm tùy tải trọng thiết kế.
• Kết cấu phải đảm bảo độ cứng và khả năng chịu lực lâu dài.

Tiêu chuẩn về khả năng chịu tải

Khi thiết kế, kỹ sư cần tính toán tổng tải trọng bao gồm trọng lượng cáp điện, phụ kiện và bản thân thang máng cáp. Việc tính toán chính xác giúp lựa chọn đúng chủng loại sản phẩm và khoảng cách giá đỡ phù hợp.

Theo yêu cầu kỹ thuật, độ võng giữa hai điểm gối đỡ không được vượt quá 1/300 chiều dài nhịp. Đây là tiêu chí quan trọng để đánh giá chất lượng và khả năng chịu tải của hệ thống.

Đối với các tuyến cáp công nghiệp có tải trọng lớn, nên sử dụng thang cáp dày hơn và gia cố thêm hệ thống giá đỡ nhằm tăng độ ổn định.

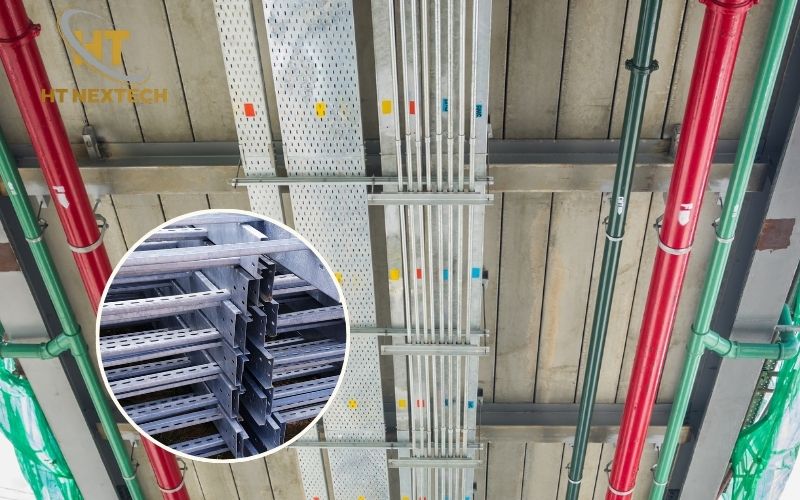

Tiêu chuẩn lắp đặt thang máng cáp

Theo TCVN 9208:2012, việc lắp đặt phải đảm bảo các yêu cầu sau:

• Lắp đặt thang máng cáp trước khi kéo dây.
• Khoảng cách giá đỡ thường từ 1,5m đến 2m.
• Các tuyến có tải trọng lớn cần giảm khoảng cách giá đỡ.
• Sử dụng đầy đủ phụ kiện như co ngang, co đứng, tê và chữ thập.
• Đảm bảo hệ thống không bị lệch hoặc võng sau khi hoàn thiện.

Tiêu chuẩn tiếp địa và an toàn điện

Tiếp địa giúp giảm nguy cơ rò điện, hạn chế sự cố chập cháy và bảo vệ thiết bị điện. Đây là yêu cầu bắt buộc trong hầu hết các công trình hiện đại.

Khi thực hiện tiếp địa cần lưu ý:

• Đảm bảo tính liên tục điện trên toàn tuyến.
• Liên kết chắc chắn tại các điểm nối.
• Bổ sung điểm tiếp địa trung gian với tuyến dài.
• Kiểm tra điện trở tiếp đất theo tiêu chuẩn kỹ thuật.

>>>Xem thêm: Hướng dẫn kỹ thuật nối tiếp địa thang máng cáp từ A đến Z

Tiêu chuẩn thi công và nghiệm thu

Trước khi lắp đặt, đơn vị thi công cần kiểm tra đầy đủ vật tư, phụ kiện và bản vẽ kỹ thuật. Quá trình thi công phải tuân thủ đúng thiết kế đã được phê duyệt.

Các hạng mục cần kiểm tra khi nghiệm thu gồm:

• Độ chắc chắn của hệ thống giá đỡ.
• Tính liên kết giữa các đoạn thang máng cáp.
• Hệ thống tiếp địa.
• Độ thẳng và độ võng toàn tuyến.
• Vị trí các phụ kiện chuyển hướng.
• Khả năng chịu tải theo thiết kế.

Một số lưu ý để hệ thống thang máng cáp đạt chuẩn và bền lâu

Ngoài việc tuân thủ các quy định kỹ thuật, một số kinh nghiệm thực tế dưới đây sẽ giúp hệ thống hoạt động hiệu quả hơn.

Tính toán tải trọng ngay từ giai đoạn thiết kế

Việc dự báo chính xác tải trọng giúp lựa chọn kích thước và độ dày phù hợp. Đồng thời, điều này cũng giúp tối ưu chi phí đầu tư và tránh tình trạng phải thay thế khi hệ thống đi vào hoạt động.

Dự phòng khả năng mở rộng hệ thống

Nhiều công trình có nhu cầu bổ sung dây dẫn sau một thời gian vận hành. Do đó, khi thiết kế nên dự phòng khoảng 20% đến 30% không gian trống bên trong thang máng cáp. Điều này giúp việc nâng cấp trở nên đơn giản và tiết kiệm hơn.

Kiểm tra định kỳ sau khi đưa vào vận hành

Sau khi hoàn thành lắp đặt, hệ thống vẫn cần được kiểm tra định kỳ.

Các nội dung cần đánh giá gồm:

1. Tình trạng ăn mòn vật liệu.
2. Độ chắc chắn của giá đỡ.
3. Hệ thống tiếp địa.
4. Khả năng chịu tải thực tế.
5. Các điểm nối và phụ kiện.

Kiểm tra thang máng cáp định kỳ sau khi đưa vào vận hành

>>>Có thể bạn quan tâm: 6 tác hại lắp thang máng cáp sai tiêu chuẩn nhà thầu cần biết

Lựa chọn đơn vị sản xuất và thi công uy tín

Chất lượng sản phẩm và tay nghề thi công ảnh hưởng trực tiếp đến độ bền của công trình. Vì vậy, doanh nghiệp nên ưu tiên các đơn vị có kinh nghiệm lâu năm, sở hữu dây chuyền sản xuất hiện đại và cung cấp đầy đủ chứng nhận chất lượng sản phẩm.

Việc tuân thủ tiêu chuẩn thang máng cáp không chỉ giúp hệ thống điện vận hành an toàn mà còn nâng cao tuổi thọ và hiệu quả sử dụng lâu dài. Từ tiêu chuẩn vật liệu, khả năng chịu tải, lắp đặt cho đến tiếp địa và nghiệm thu, mỗi giai đoạn đều đóng vai trò quan trọng trong chất lượng tổng thể của công trình. Đầu tư đúng tiêu chuẩn ngay từ đầu sẽ giúp doanh nghiệp tiết kiệm chi phí bảo trì, hạn chế rủi ro và đảm bảo hiệu quả vận hành bền vững trong tương lai.
