Khung cửa chống cháy: Cấu tạo, vật liệu và tiêu chuẩn cần biết

Khung cửa chống cháy là bộ phận cố định cánh cửa vào tường và duy trì độ kín của cụm cửa khi xảy ra hỏa hoạn. Khung thường dùng thép cán nguội, được chấn định hình và gia cố tại các điểm chịu lực. Kích thước, vật liệu và kết cấu khung phải đồng bộ với cánh cửa, tường và hệ thống phụ kiện để bảo đảm khả năng làm việc của toàn bộ bộ cửa.

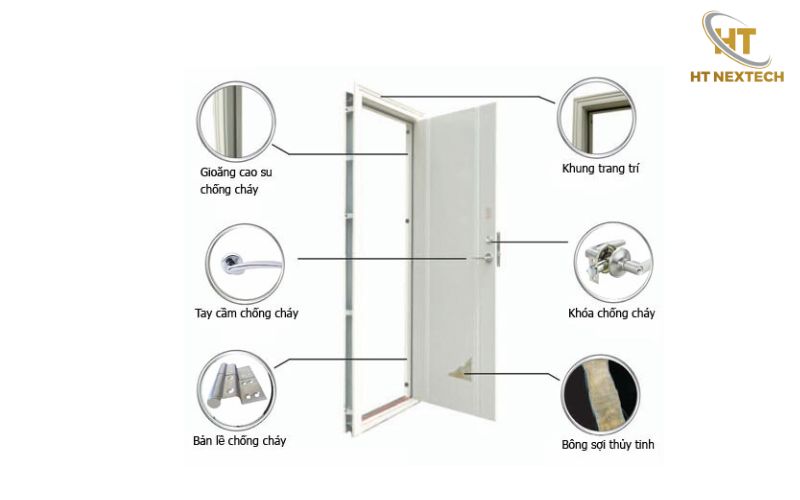

Khung cửa chống cháy là gì?

Trước hết, cần phân biệt khung cửa với cánh cửa trong một bộ cửa chống cháy. Khung là phần bao quanh cánh và được liên kết trực tiếp với kết cấu tường. Bộ phận này chịu lực từ bản lề, giữ vị trí cánh và tạo bề mặt tiếp xúc với gioăng.

Khi có nhiệt độ cao, khung phải duy trì hình dạng đủ ổn định để cánh cửa vẫn đóng đúng vị trí. Nếu khung bị biến dạng mạnh, khe hở quanh cánh có thể tăng lên. Khi đó, khói và khí nóng có thể lan qua các vị trí không được bịt kín.

Vì vậy, không nên đánh giá cửa chống cháy chỉ dựa vào độ dày của cánh. Khung, gioăng, bản lề, khóa và phương pháp liên kết với tường đều ảnh hưởng đến hiệu quả của cả cụm cửa.

Khung cửa chống cháy được làm từ vật liệu gì?

Vật liệu quyết định trực tiếp đến độ cứng và khả năng duy trì hình dạng của khung khi chịu tải nhiệt. Thép cán nguội là lựa chọn phổ biến nhờ khả năng gia công định hình và tạo kết cấu có độ cứng phù hợp.

Khung thường được chế tạo từ thép tấm cán nguội dày khoảng 1,2–1,8 mm. Thép được chấn gấp thành dạng hộp hoặc chữ C thay vì để ở dạng tấm phẳng. Cách tạo hình này làm tăng độ cứng tiết diện và hạn chế biến dạng khi khung chịu lực.

Bề mặt thép có thể được xử lý và phủ sơn tĩnh điện. Lớp phủ này chủ yếu bảo vệ bề mặt kim loại trước tác động của môi trường trong quá trình sử dụng. Với cửa lắp tại khu vực có độ ẩm cao, việc lựa chọn vật liệu và hệ sơn cần xét theo điều kiện thực tế.

Cấu tạo khung cửa chống cháy gồm những gì?

Một khung hoàn chỉnh không chỉ có phần thép bao quanh cánh. Các chi tiết gia cố và vị trí lắp phụ kiện quyết định khả năng liên kết của khung với tường và cánh cửa.

Thép tấm chấn định hình

Phần thân khung thường được chấn từ thép tấm thành tiết diện dạng hộp hoặc chữ C. Kết cấu này tạo độ cứng tốt hơn so với một tấm thép phẳng có cùng chiều dày. Khung có thể sử dụng các tiết diện phổ biến khoảng 45 × 115 mm hoặc 55 × 115 mm. Kích thước thực tế cần căn cứ vào loại tường và cấu tạo bộ cửa.

Bộ phận gia cố

Các vị trí bắt bản lề và liên kết khung với tường chịu tải tập trung cao hơn những vị trí khác. Do đó, khung có thể được bổ sung giằng thép hoặc đai tăng cứng tại các điểm này. Gia cố đúng vị trí giúp lực từ cánh cửa truyền vào khung ổn định hơn. Điều này đặc biệt quan trọng với cửa có kích thước lớn hoặc sử dụng cánh nặng.

Gioăng chống cháy

Gioăng là chi tiết nằm tại khe tiếp xúc giữa cánh và khung. Một số hệ cửa sử dụng gioăng trương nở để xử lý khe hở khi nhiệt độ tăng cao. Khi chịu nhiệt, vật liệu trương nở có thể tăng thể tích và lấp kín khoảng hở theo thiết kế. Nhờ đó, đường lan truyền của khói và khí nóng qua khe cửa được hạn chế.

Kích thước khung cửa chống cháy bao nhiêu?

Kích thước khung phải được xác định cùng kích thước cánh, chiều dày tường và kiểu liên kết. Không nên lấy một kích thước khung cố định cho mọi công trình.

Với các hệ cửa phổ biến, mặt cắt khung có thể tham khảo:

• Tiết diện: khoảng 45 × 115 mm hoặc 55 × 115 mm.
• Chiều dày thép: khoảng 1,2–1,8 mm.
• Tổng chiều dày khung: thường khoảng 110–130 mm tùy cấu tạo tường và bộ cửa.

Khung cửa chống cháy là bộ phận giữ cánh cửa, chịu tải từ phụ kiện và kiểm soát khe tiếp giáp giữa cửa với tường. Khung thường dùng thép cán nguội dày khoảng 1,2–1,8 mm, được chấn định hình và gia cố tại các vị trí chịu lực.

Khi lựa chọn, cần xét đồng thời vật liệu, tiết diện, kích thước ô chờ, phương án liên kết, gioăng và cấu hình của toàn bộ bộ cửa. Với công trình có yêu cầu chống cháy cụ thể, thông số khung phải tuân theo hồ sơ kỹ thuật và cấu hình đã được kiểm định. Đây là cơ sở quan trọng để khung cửa chống cháy phát huy đúng chức năng trong điều kiện hỏa hoạn. Hi vọng bài viết về khung cửa chống cháy của HT NEXTECH đã đem lại thông tin bổ ích cho quý bạn đọc
