Bảng quy định khoảng cách an toàn trạm biến áp chuẩn pháp luật

Việc nắm rõ quy định về khoảng cách an toàn trạm biến áp rất quan trọng. Quy định này áp dụng cho chủ đầu tư, nhà thầu và người dân sống gần công trình. Tuân thủ đúng khoảng cách giúp hạn chế nguy cơ phóng điện, cháy nổ và các sự cố về điện. Việt Nam hiện có nhiều trạm biến áp phân phối và truyền tải đang vận hành. Khi mật độ xây dựng tăng, nguy cơ công trình vi phạm hành lang an toàn điện cũng gia tăng.

Đặc biệt, phóng điện qua không khí có thể xảy ra mà không cần tiếp xúc trực tiếp với dây dẫn. Hồ quang điện có nhiệt độ rất cao. Hiện tượng này có thể gây bỏng, cháy tài sản và đe dọa tính mạng. Vì vậy, các công trình cần tuân thủ khoảng cách và hành lang bảo vệ an toàn điện theo quy định hiện hành. Điều này giúp bảo vệ con người và duy trì hoạt động ổn định của hệ thống điện.

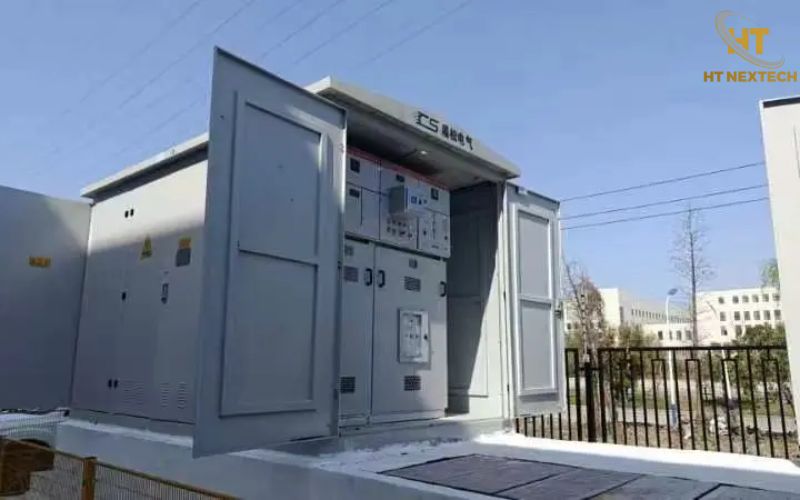

Khoảng cách an toàn hành lang trạm biến áp ngoài trời và có rào chắn

Mỗi dạng kết cấu trạm biến áp đòi hỏi khoảng cách bảo vệ riêng nhằm ngăn chặn dòng điện cao áp phóng sang các công trình lân cận.

Đối với trạm biến áp không có tường rào bao quanh, khoảng cách an toàn tính từ bộ phận mang điện gần nhất đến giới hạn hành lang bảo vệ được quy định rõ:

• Cấp điện áp đến 22kV yêu cầu khoảng cách tối thiểu là 2,0m.

• Cấp điện áp 35kV yêu cầu khoảng cách tối thiểu là 3,0m.

Đối với trạm biến áp có tường hoặc hàng rào cố định, hành lang bảo vệ được tính từ mặt ngoài của móng bao quanh. Chiều cao hành lang tính từ đáy móng sâu nhất đến điểm cao nhất của trạm cộng thêm khoảng cách an toàn theo chiều thẳng đứng:

• Điện áp đến 35kV: Khoảng cách an toàn chiều thẳng đứng là 2,0m.

• Điện áp 110kV: Khoảng cách an toàn chiều thẳng đứng 3,0m.

• Điện áp 220kV: Khoảng cách an toàn chiều thẳng đứng là 4,0m.

• Điện áp 500kV: Khoảng cách an toàn chiều thẳng đứng là 6,0m.

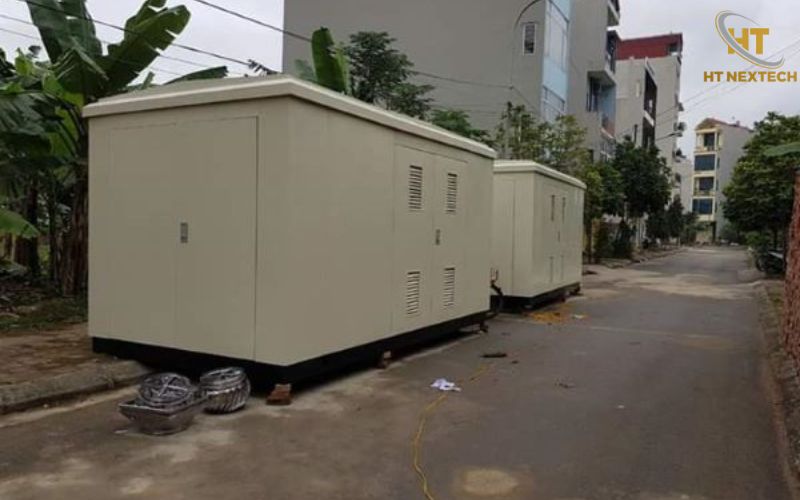

Khoảng cách an toàn phóng điện theo cấp điện áp cho phương tiện và thiết bị

Các đơn vị thi công công trình và phương tiện giao thông vận tải khi hoạt động gần trạm biến áp phải giữ khoảng cách tối thiểu để tránh làm phát sinh hồ quang điện.

Nghị định 14/2014/NĐ-CP quy định khoảng cách an toàn tối thiểu từ dây dẫn điện đến điểm gần nhất của thiết bị, máy móc (như cần cẩu, xe xúc) làm việc ven hành lang bảo vệ:

• Cấp điện áp 110kV đến 220kV: Khoảng cách an toàn tối thiểu là 6,0m.

• Cấp điện áp 500kV: Khoảng cách an toàn tối thiểu là 8,0m.

Khi dây điện ở trạng thái võng cực đại, khoảng cách đến điểm cao nhất của phương tiện giao thông đường bộ ($4,5\,\text{m}$) được quy định:

• Cấp điện áp 220kV: Khoảng cách tối thiểu là 3,5m.

• Cấp điện áp 500kV: Khoảng cách tối thiểu là 5,5m.

Xem thêm: Xử lý sự cố trạm biến áp

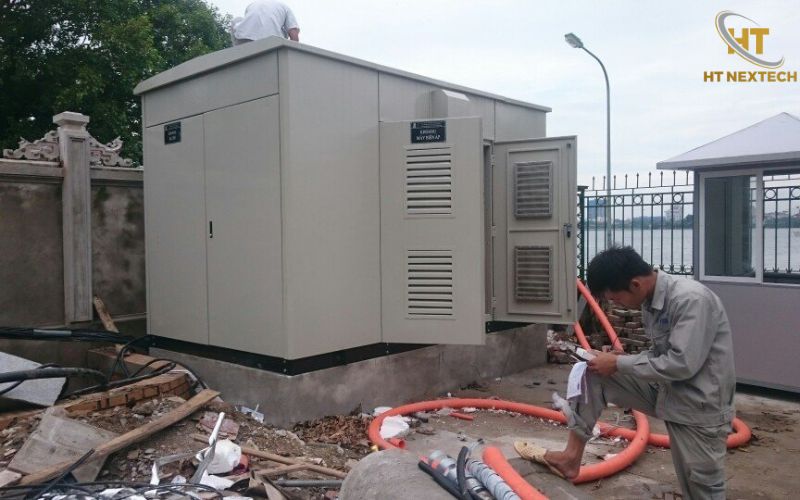

Khoảng cách hành lang bảo vệ đường dây dẫn điện trên không

Đường dây dẫn điện trên không nối vào trạm biến áp là khu vực tiềm ẩn nhiều rủi ro va chạm cơ học nếu các công trình xung quanh không tuân thủ khoảng cách tĩnh.

Chiều rộng hành lang an toàn đường dây được giới hạn bởi hai mặt thẳng đứng về hai phía, tính từ dây ngoài cùng khi ở trạng thái tĩnh:

• Cấp điện áp đến 22kV: Dây bọc yêu cầu 1,0m; dây trần yêu cầu 2,0m.

• Cấp điện áp 35kV: Dây bọc yêu cầu 1,5m; dây trần yêu cầu 3,0m.

• Cấp điện áp 110kV: Dây trần yêu cầu 4,0m.

Chiều cao hành lang an toàn tính từ đáy móng cột đến điểm cao nhất của công trình cộng thêm khoảng cách an toàn thẳng đứng:

• Cấp điện áp đến 35kV: Khoảng cách cộng thêm là 2,0m.

• Cấp điện áp 110kV: Khoảng cách cộng thêm là 3,0m.

Áp dụng đúng các chỉ số này giúp chủ nhà ven đường dây trung áp tránh được tai nạn điện khi sạt lở hoặc khi vươn ban công, dựng giàn giáo xây dựng.

Quy định xây dựng và vận hành nhà ở ven trạm biến áp

Các công trình xây dựng gần trạm biến áp cần tuân thủ quy định về an toàn điện. Điều này giúp bảo vệ công trình và hệ thống điện trong quá trình vận hành.

Nhà ở và công trình dân dụng không được làm hư hỏng móng, kè hoặc các bộ phận của trạm. Công trình xung quanh cũng không được cản trở lối ra vào phục vụ vận hành và xử lý sự cố.

Đường cáp ngầm cần được bảo vệ và không bị lấn chiếm. Hệ thống thông gió của trạm cũng phải duy trì hoạt động bình thường. Điều này đặc biệt quan trọng đối với quá trình tản nhiệt của máy biến áp.

Các hộ dân và cơ sở sản xuất không nên xả nước thải hoặc hóa chất vào khu vực trạm. Những tác động này có thể ảnh hưởng đến móng và các thiết bị liên quan.

Tuân thủ các yêu cầu trên giúp giảm nguy cơ hư hỏng và sự cố điện. Đồng thời, hệ thống có thể duy trì điều kiện vận hành an toàn và ổn định hơn.

HT NEXTECH – Giải pháp trạm biến áp an toàn và tối ưu

Khoảng cách an toàn trạm biến áp là yếu tố quan trọng cần được tính toán khi thiết kế và lắp đặt hệ thống điện. Việc bố trí khoảng cách phù hợp giúp hạn chế nguy cơ mất an toàn, tạo điều kiện thuận lợi cho vận hành, kiểm tra và bảo trì trạm biến áp.

HT NEXTECH cam kết tư vấn, thiết kế và cung cấp giải pháp trạm biến áp phù hợp với yêu cầu kỹ thuật và điều kiện thực tế của từng công trình. Việc lựa chọn phương án bố trí phù hợp giúp hệ thống vận hành an toàn, ổn định và thuận tiện bảo trì.

Liên hệ hotline 0985 485 068 để được tư vấn và báo giá giải pháp trạm biến áp phù hợp.
