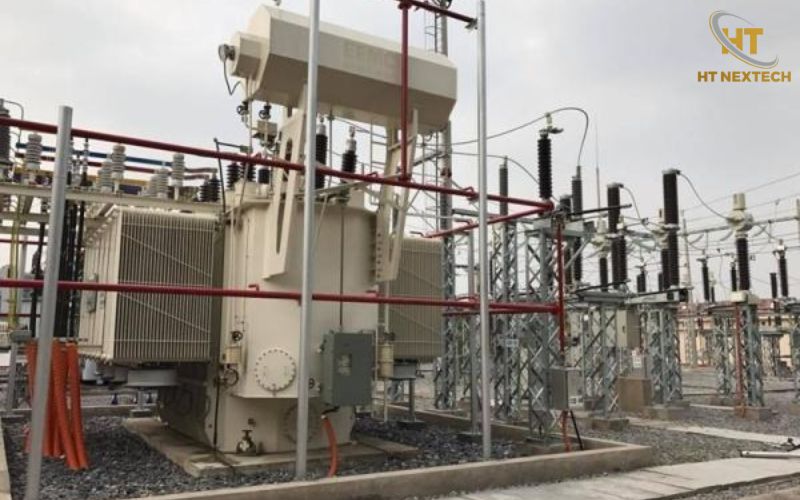

Xử lý sự cố trạm biến áp: Quy trình và cách xử lý đúng kỹ thuật

Xử lý sự cố trạm biến áp là công việc đòi hỏi nhân viên vận hành đánh giá nhanh trạng thái thiết bị và thực hiện đúng trình tự được phê duyệt. Một thao tác sai có thể làm sự cố lan sang thiết bị khác. Với máy biến áp, các dấu hiệu như quá tải, quá nhiệt, mất điện áp, rò dầu hoặc tác động bảo vệ đều cần được kiểm tra theo nguyên nhân cụ thể. IEC 60076-1 quy định các yêu cầu chung đối với máy biến áp lực. Tiêu chuẩn này cũng đề cập đến an toàn, bảo vệ môi trường và giám sát tình trạng thiết bị.

Vì sao cần xử lý sự cố trạm biến áp theo đúng quy trình?

Trạm biến áp tập trung nhiều thiết bị có điện áp và năng lượng sự cố lớn. Vì vậy, xử lý sự cố không đơn thuần là đóng hoặc cắt một máy cắt.

Mục tiêu đầu tiên là loại trừ nguy cơ đối với con người. Sau đó, nhân viên vận hành phải xác định thiết bị bị sự cố và phạm vi ảnh hưởng. Việc cô lập đúng phần tử giúp hạn chế sự cố lan rộng sang thanh cái, đường dây hoặc máy biến áp khác.

Quy trình cũng giúp đơn vị vận hành phân biệt sự cố thoáng qua với hư hỏng thực sự. Ví dụ, một tín hiệu bảo vệ tác động có thể xuất phát từ sự cố bên ngoài vùng bảo vệ. Ngược lại, bảo vệ tác động kèm khí bất thường, nhiệt độ tăng hoặc rò dầu có thể cho thấy vấn đề nghiêm trọng trong máy biến áp.

IEC 60076-22-1 cũng quy định các yêu cầu đối với thiết bị bảo vệ lắp trên máy biến áp lực ngâm dầu. Các thiết bị này có chức năng phát hiện hoặc báo hiệu tình trạng vận hành bất thường.

Những sự cố thường gặp tại trạm biến áp

Trước khi đưa ra phương án xử lý, cần nhận diện đúng dạng sự cố. Mỗi hiện tượng có nguyên nhân và mức độ nguy hiểm khác nhau.

• Máy biến áp bị quá tải
• Máy biến áp bị quá nhiệt
• Máy biến áp mất điện hoặc tác động bảo vệ
• Rò rỉ dầu hoặc mức dầu bất thường
• Có tiếng ồn, rung hoặc mùi bất thường

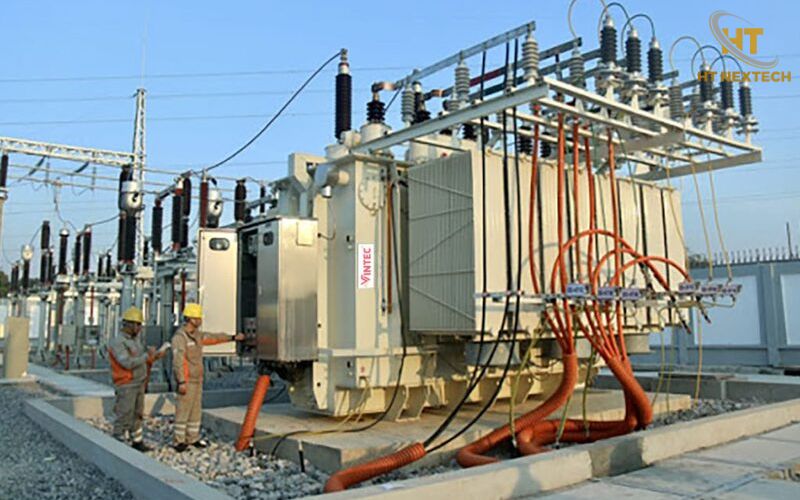

Quy trình xử lý sự cố trạm biến áp

Một quy trình hiệu quả phải ưu tiên an toàn, sau đó mới đến khôi phục cung cấp điện. Trình tự dưới đây mang tính nguyên tắc và cần được điều chỉnh theo sơ đồ, cấp điện áp và quy trình riêng của từng trạm.

Bước 1: Tiếp nhận và xác minh thông tin sự cố

Nhân viên vận hành cần xác định thiết bị nào vừa tác động và thời điểm xảy ra sự cố. Các thông tin quan trọng gồm trạng thái máy cắt, tín hiệu rơle bảo vệ, cảnh báo nhiệt độ, mức dầu và tình trạng nguồn điện. Với trạm có hệ thống điều khiển từ xa, cần đối chiếu tín hiệu SCADA với tình trạng thực tế khi điều kiện cho phép.

Bước 2: Đánh giá mức độ nguy hiểm

Nếu có dấu hiệu cháy, khói, tiếng nổ, phóng điện hoặc rò dầu nghiêm trọng, phải ưu tiên cô lập khu vực theo quy trình an toàn. Nhân viên không được tiếp cận thiết bị chỉ để kiểm tra bằng mắt khi khu vực chưa được xác nhận an toàn. Các công việc liên quan đến thiết bị điện phải tuân thủ quy định về an toàn điện và quy trình thao tác của đơn vị.

Bước 3: Cô lập phần tử bị sự cố

Sau khi xác định phạm vi sự cố, thiết bị cần được cô lập theo sơ đồ và phương thức vận hành được phê duyệt. Không nên tự ý thay đổi trạng thái dao cách ly hoặc máy cắt ngoài trình tự cho phép. Đối với hệ thống có nhiều nguồn, cần đặc biệt chú ý khả năng cấp ngược và nguồn điện còn tồn tại.

Bước 4: Kiểm tra nguyên nhân

Sau khi thiết bị được cô lập an toàn, nhân viên kỹ thuật mới tiến hành kiểm tra chuyên sâu. Nội dung kiểm tra có thể gồm rơle bảo vệ, cáp lực, đầu nối, sứ cách điện, máy cắt, hệ thống làm mát và các phụ kiện của máy biến áp.

Với máy biến áp ngâm dầu, các thiết bị bảo vệ chuyên dụng có thể cung cấp tín hiệu về tình trạng bất thường. IEC 60076-22-1 quy định các yêu cầu liên quan đến nhóm thiết bị bảo vệ này.

Bước 5: Khôi phục cấp điện

Chỉ thực hiện khôi phục khi nguyên nhân sự cố đã được đánh giá và điều kiện vận hành đáp ứng yêu cầu. Trường hợp thiết bị chưa đủ điều kiện đưa vào vận hành, phương án cấp điện thay thế cần được thực hiện theo sơ đồ và quyền điều khiển tương ứng.

Xử lý một số tình huống cụ thể

Các tình huống dưới đây thường xuất hiện trong vận hành thực tế. Tuy nhiên, thông số thao tác cuối cùng vẫn phải căn cứ hồ sơ thiết bị và quy trình của đơn vị.

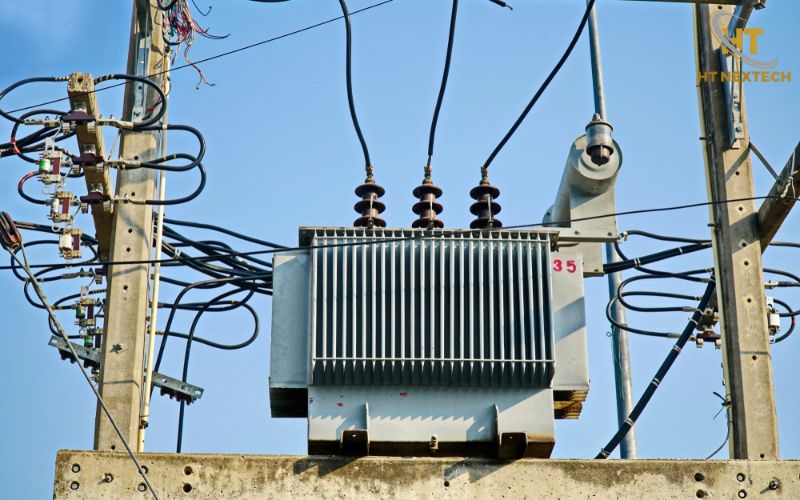

Khi máy biến áp quá tải

Trước tiên cần xác định mức tải và thời gian duy trì. Đồng thời kiểm tra nhiệt độ dầu, nhiệt độ cuộn dây và hệ thống làm mát. Nếu có nguồn hoặc máy biến áp khác đủ khả năng nhận tải, đơn vị vận hành có thể thực hiện phương án chuyển tải theo phương thức được phê duyệt.

Không nên coi quá tải là trạng thái có thể duy trì vô thời hạn. Khả năng chịu quá tải phụ thuộc thiết kế máy biến áp, nhiệt độ và điều kiện vận hành.

Khi máy biến áp bị quá áp

Quá áp cần được đánh giá theo điện áp tại đầu cực và nấc phân áp đang sử dụng. Quy định vận hành có thể cho phép một số mức quá áp trong điều kiện nhất định. Tuy nhiên, giới hạn cụ thể phải được đối chiếu với quy định hiện hành và hướng dẫn của nhà chế tạo. Vì vậy, không nên sử dụng một tỷ lệ quá áp cố định cho mọi máy biến áp.

Khi bảo vệ máy biến áp tác động

Nhân viên vận hành cần xác định loại bảo vệ tác động trước khi đưa ra quyết định tiếp theo. Bảo vệ có thể phản ánh sự cố bên trong máy biến áp hoặc sự cố ở khu vực khác tùy cấu hình bảo vệ. Việc đóng điện trở lại chỉ nên thực hiện khi quy trình vận hành cho phép và nguyên nhân tác động đã được đánh giá.

Cần kiểm tra gì sau khi xử lý sự cố?

Xử lý xong hiện tượng không có nghĩa thiết bị đã đủ điều kiện vận hành bình thường. Cần kiểm tra lại thiết bị trước khi bàn giao hoặc đóng điện.

Đối với máy biến áp, các nội dung có thể bao gồm tình trạng dầu, nhiệt độ, mức dầu, hệ thống làm mát, đầu nối, sứ, tiếp địa và các tín hiệu bảo vệ.

Với thiết bị đóng cắt, cần kiểm tra trạng thái cơ khí, mạch điều khiển, tín hiệu chỉ thị và các liên động liên quan.

Sau sự cố nghiêm trọng, đơn vị quản lý vận hành có thể cần thực hiện các phép thử hoặc kiểm tra chuyên sâu trước khi đưa thiết bị trở lại vận hành. Phạm vi kiểm tra phụ thuộc nguyên nhân và mức độ sự cố.

Làm thế nào để giảm nguy cơ sự cố trạm biến áp?

Xử lý nhanh là yêu cầu cần thiết, nhưng phát hiện sớm thường có giá trị hơn. Hệ thống giám sát giúp nhân viên nhận biết xu hướng bất thường trước khi thiết bị chuyển sang trạng thái sự cố nghiêm trọng.

Với máy biến áp, các thông số như nhiệt độ, tải, mức dầu và tín hiệu bảo vệ cần được theo dõi theo chế độ vận hành của thiết bị.

EVN cũng đang tăng cường kiểm tra tình trạng vận hành, hệ thống điều khiển và bảo vệ tại các trạm biến áp quan trọng. Thực tế tại các trạm 220 kV cho thấy việc theo dõi mức mang tải và bảo dưỡng thiết bị là một phần của công tác chuẩn bị vận hành dài hạn.

Bên cạnh giám sát, hồ sơ thiết bị phải được cập nhật đầy đủ. Nhân viên vận hành cần có sơ đồ nhất thứ, thông số máy biến áp, cài đặt bảo vệ và quy trình thao tác tương ứng.

Xử lý sự cố trạm biến áp cần được thực hiện theo một nguyên tắc rõ ràng: xác minh sự cố, bảo đảm an toàn, cô lập đúng phần tử, tìm nguyên nhân và chỉ khôi phục khi thiết bị đủ điều kiện vận hành.

Không có một thao tác duy nhất phù hợp cho mọi tình huống. Quá tải, quá nhiệt, rò dầu và bảo vệ tác động đều cần được đánh giá dựa trên thông số thực tế của thiết bị.

Đặc biệt, việc xử lý phải tuân thủ quy trình vận hành của đơn vị và yêu cầu điều độ hiện hành. IEC 60076 cung cấp nền tảng kỹ thuật quan trọng cho máy biến áp, trong khi các quy định của Bộ Công Thương xác định yêu cầu vận hành hệ thống điện tại Việt Nam.
