Khi nào nên sử dụng co xuống máng cáp trong hệ thống điện?

Co xuống máng cáp là phụ kiện không thể thiếu khi tuyến cáp cần thay đổi cao độ hoặc kết nối với thiết bị đặt thấp hơn. Việc sử dụng đúng loại co xuống giúp hệ thống cáp đi gọn gàng, hạn chế hư hỏng dây dẫn và đảm bảo thi công đúng kỹ thuật. Bài viết dưới đây sẽ giúp bạn hiểu rõ thời điểm nên sử dụng, các loại phổ biến và lưu ý quan trọng khi lựa chọn.

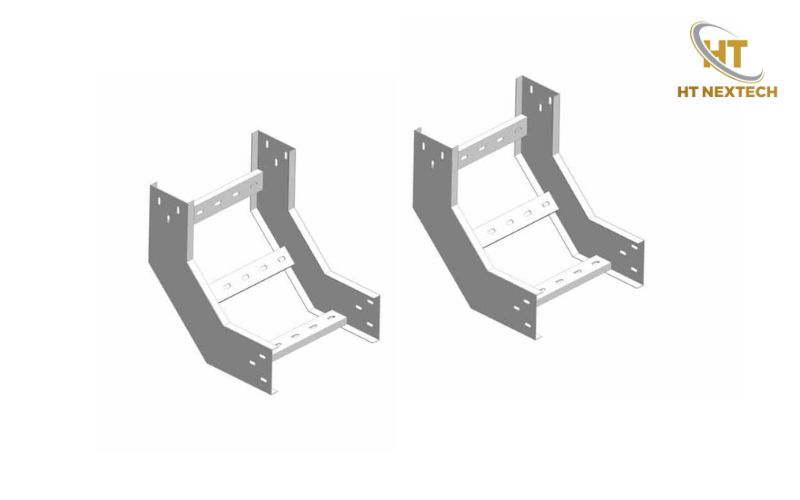

Co xuống máng cáp là gì?

Co xuống máng cáp (Vertical Down Bend) là phụ kiện dùng để chuyển hướng tuyến máng cáp theo phương thẳng đứng từ trên xuống dưới. Thay vì cắt và ghép thủ công, co xuống được sản xuất đồng bộ với máng cáp giúp giữ đúng kích thước, bán kính uốn và khả năng chịu lực của toàn hệ thống.

Khi nào nên sử dụng co xuống máng cáp?

Không phải mọi tuyến máng cáp đều cần sử dụng co xuống. Phụ kiện này chỉ phát huy hiệu quả khi hệ thống cần thay đổi hướng theo phương đứng mà vẫn phải đảm bảo an toàn cho dây cáp.

Khi cần thay đổi cao độ của tuyến máng cáp

Trong nhiều công trình, tuyến máng cáp phải đi từ trần xuống tầng kỹ thuật hoặc hạ thấp để kết nối sang khu vực khác.

Nếu sử dụng co xuống đúng kích thước, tuyến cáp sẽ chuyển hướng liền mạch, không tạo góc gấp gây ảnh hưởng đến lớp cách điện của dây dẫn.

Khi đấu nối vào tủ điện hoặc thiết bị đặt thấp hơn

Co xuống máng cáp giúp đưa cáp xuống đúng vị trí đấu nối mà không cần uốn cong dây bằng tay. Điều này giúp kỹ thuật viên thi công nhanh hơn, đồng thời giảm nguy cơ gãy lõi hoặc hỏng lớp vỏ cáp khi vận hành lâu dài.

Khi cần vượt chướng ngại vật trong quá trình thi công

Trong thực tế, tuyến máng cáp thường phải tránh dầm bê tông, hệ thống ống nước, ống gió hoặc các thiết bị cơ điện khác.

Sử dụng co xuống giúp thay đổi cao độ hợp lý để vượt qua các vật cản mà không phải thay đổi toàn bộ hướng tuyến. Nhờ đó, hệ thống vẫn đảm bảo đúng thiết kế và tiết kiệm thời gian thi công.

Những trường hợp không cần dùng co xuống máng cáp

Không nên sử dụng co xuống nếu tuyến máng cáp chỉ đi thẳng và không thay đổi cao độ. Ngoài ra, với các góc chuyển hướng ngang, rẽ nhánh hoặc giao cắt, cần sử dụng co ngang, co lên, tê hoặc chữ thập thay vì co xuống. Việc dùng sai phụ kiện sẽ làm khó lắp đặt và ảnh hưởng đến khả năng bảo vệ cáp.

Các loại co xuống máng cáp phổ biến hiện nay

Co xuống máng cáp được sản xuất với nhiều vật liệu và kiểu hoàn thiện khác nhau để đáp ứng từng môi trường lắp đặt. Việc lựa chọn đúng loại giúp hệ thống bền hơn và giảm chi phí bảo trì.

Co xuống máng cáp sơn tĩnh điện

Đây là loại được sử dụng phổ biến trong các công trình trong nhà như văn phòng, trung tâm thương mại và nhà xưởng khô ráo. Lớp sơn tĩnh điện giúp tăng tính thẩm mỹ, hạn chế oxy hóa và có mức chi phí đầu tư hợp lý.

Co xuống máng cáp mạ kẽm điện phân

Loại phụ kiện này phù hợp với môi trường có độ ẩm trung bình. Bề mặt mạ kẽm giúp chống gỉ tốt hơn thép thông thường và đáp ứng nhu cầu của đa số hệ thống điện dân dụng, công nghiệp nhẹ.

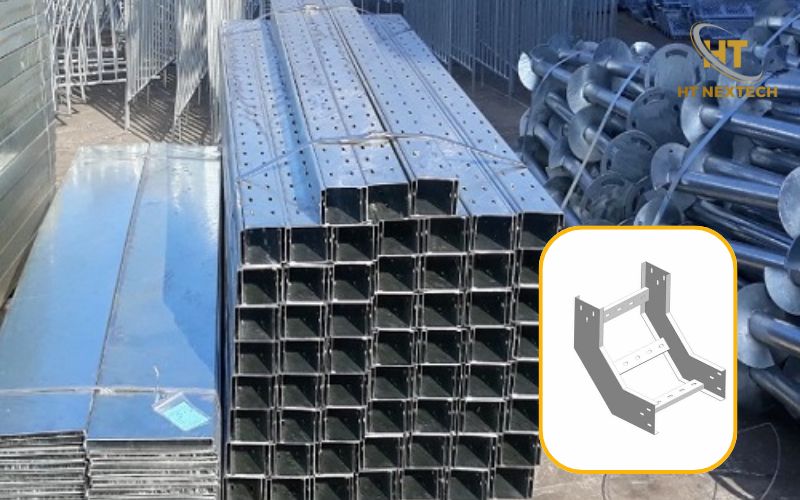

Co xuống máng cáp mạ kẽm nhúng nóng

Mạ kẽm nhúng nóng là lựa chọn cho các công trình ngoài trời hoặc khu vực có độ ẩm cao. Lớp kẽm dày giúp phụ kiện chịu được mưa nắng, hơi muối và môi trường ăn mòn, từ đó kéo dài tuổi thọ của toàn bộ tuyến máng cáp.

Co xuống máng cáp tôn ZAM

Tôn ZAM có khả năng chống ăn mòn cao hơn mạ kẽm điện phân và không cần sơn phủ bổ sung. Loại phụ kiện này phù hợp với nhà máy sản xuất, khu công nghiệp hoặc công trình yêu cầu tuổi thọ cao nhưng vẫn muốn tối ưu chi phí so với inox.

Những lưu ý khi lựa chọn và lắp đặt co xuống máng cáp

Lựa chọn đúng phụ kiện chỉ là bước đầu. Để hệ thống vận hành ổn định trong nhiều năm, quá trình lắp đặt cũng cần tuân thủ đúng kỹ thuật.

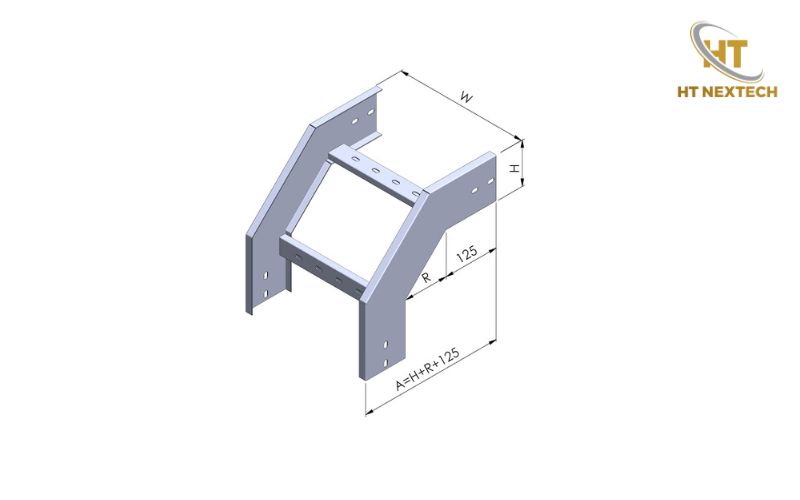

Chọn đúng kích thước và vật liệu

Chiều rộng, chiều cao và độ dày của co xuống phải đồng nhất với máng cáp đang sử dụng. Ngoài ra, vật liệu của phụ kiện nên giống với vật liệu của máng cáp để đảm bảo khả năng chịu tải, chống ăn mòn và tính đồng bộ của toàn hệ thống.

Đảm bảo bán kính uốn để bảo vệ cáp

Bán kính uốn quá nhỏ có thể làm cáp bị gập, nứt lớp cách điện hoặc giảm tuổi thọ khi vận hành. Vì vậy, nên sử dụng co xuống được gia công đúng tiêu chuẩn thay vì cắt, bẻ thủ công tại công trình.

Lắp đặt đúng kỹ thuật để tăng tuổi thọ hệ thống

Các vị trí liên kết cần được siết chặt bằng bulong, bản nối và phụ kiện đồng bộ. Sau khi lắp đặt, cần kiểm tra độ chắc chắn, khả năng chịu tải và sự thẳng hàng của tuyến máng cáp. Điều này giúp hạn chế rung lắc, võng máng và giảm nguy cơ hư hỏng khi hệ thống vận hành trong thời gian dài.

Giải đáp các câu hỏi thường gặp về co xuống máng cáp (FAQ)

Dưới đây là những câu hỏi được nhiều kỹ sư, nhà thầu và chủ đầu tư quan tâm khi lựa chọn co xuống máng cáp cho công trình.

Co xuống máng cáp có thể gia công theo kích thước riêng không?

Có. Hầu hết các đơn vị sản xuất đều nhận gia công theo bản vẽ hoặc kích thước thực tế của công trình. Việc gia công theo yêu cầu giúp phụ kiện khớp hoàn toàn với hệ thống máng cáp, hạn chế cắt chỉnh tại công trường và rút ngắn thời gian lắp đặt.

Co xuống máng cáp có dùng cho máng cáp đục lỗ và máng cáp kín không?

Có. Co xuống có thể sử dụng cho cả máng cáp đục lỗ và máng cáp kín nếu cùng kích thước và chủng loại. Khi đặt hàng, cần cung cấp chính xác chiều rộng, chiều cao và loại máng cáp để đảm bảo phụ kiện lắp ghép đồng bộ với hệ thống.

Co xuống máng cáp có cần cùng vật liệu với máng cáp không?

Nên sử dụng cùng vật liệu. Ví dụ, máng cáp mạ kẽm nhúng nóng nên đi kèm co xuống mạ kẽm nhúng nóng; máng cáp inox nên dùng phụ kiện inox. Điều này giúp hệ thống có độ bền đồng đều, hạn chế ăn mòn điện hóa và giữ tính thẩm mỹ sau khi lắp đặt.

Co xuống máng cáp là phụ kiện quan trọng giúp thay đổi cao độ tuyến cáp, kết nối thiết bị và vượt chướng ngại vật mà vẫn đảm bảo an toàn cho hệ thống điện. Lựa chọn đúng kích thước, vật liệu và lắp đặt đúng kỹ thuật sẽ giúp bảo vệ dây cáp, tăng tuổi thọ công trình và giảm chi phí bảo trì. Nếu cần gia công theo bản vẽ hoặc kích thước riêng, hãy ưu tiên đơn vị sản xuất trực tiếp để đảm bảo chất lượng, tiến độ và tính đồng bộ của toàn bộ hệ thống máng cáp.
