Phụ kiện máng cáp: 7+ loại quan trọng giúp hệ thống điện vận hành an toàn

Một hệ thống máng cáp chỉ hoạt động ổn định khi được lắp đặt đầy đủ phụ kiện đi kèm. Mỗi loại phụ kiện máng cáp đều có nhiệm vụ riêng như chuyển hướng tuyến cáp, kết nối các đoạn máng hoặc cố định hệ thống. Hiểu đúng chức năng của từng phụ kiện sẽ giúp công trình thi công nhanh hơn, hạn chế hư hỏng cáp và đảm bảo an toàn trong quá trình vận hành.

Vai trò của phụ kiện trong việc kết nối và bảo vệ tuyến cáp

Nhiều người chỉ quan tâm đến máng cáp mà bỏ qua phụ kiện đi kèm. Trên thực tế, các phụ kiện máng cáp quyết định khả năng kết nối, chuyển hướng và chịu lực của toàn bộ hệ thống.

Nếu thiếu hoặc sử dụng sai phụ kiện, tuyến cáp có thể bị lệch hướng, võng cáp hoặc phát sinh lực kéo tại các điểm nối. Điều này làm tăng nguy cơ hỏng lớp vỏ cáp, gây khó khăn khi bảo trì và ảnh hưởng đến tuổi thọ của hệ thống điện.

Ngoài chức năng kết nối, phụ kiện còn giúp việc mở rộng hoặc thay đổi tuyến cáp sau này trở nên đơn giản hơn. Khi công trình cần bổ sung thiết bị, kỹ thuật viên chỉ cần thay đổi vị trí phụ kiện mà không phải tháo dỡ toàn bộ tuyến máng.

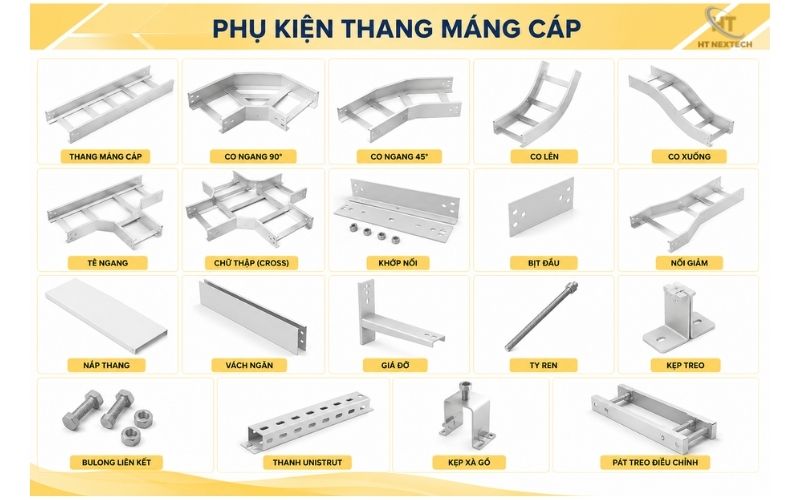

7+ phụ kiện máng cáp quan trọng bạn cần biết

Mỗi phụ kiện được thiết kế để xử lý một tình huống lắp đặt cụ thể. Việc lựa chọn đúng loại sẽ giúp hệ thống điện đạt tính thẩm mỹ, dễ thi công và vận hành ổn định.

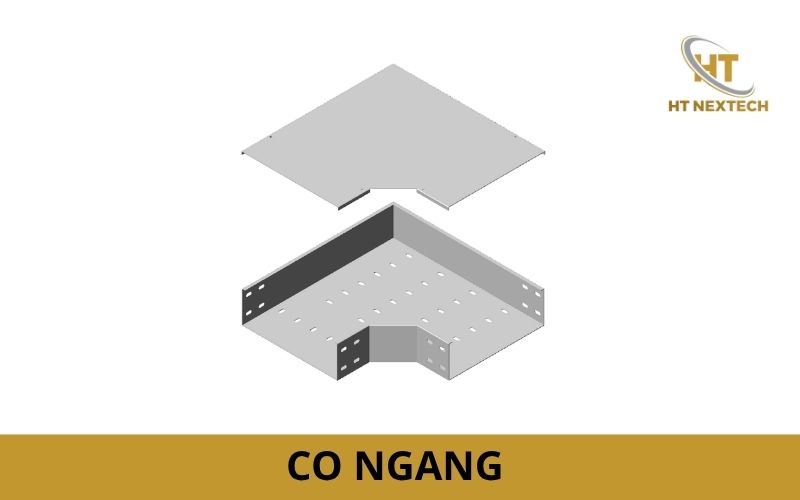

Co ngang (Horizontal Bend)

Co ngang dùng để chuyển hướng tuyến máng cáp theo phương ngang với góc 45° hoặc 90°. Phụ kiện này thường xuất hiện tại vị trí hành lang, góc tường hoặc khu vực cần đổi hướng tuyến cáp.

Sử dụng co ngang đúng kích thước giúp cáp không bị gấp khúc, đồng thời đảm bảo bán kính uốn theo yêu cầu kỹ thuật.

Co lên (Vertical Up Bend)

Co lên được sử dụng khi tuyến máng cần chuyển từ thấp lên cao, chẳng hạn từ tầng kỹ thuật lên trần hoặc từ sàn lên khu vực đặt tủ điện.

Thay vì cắt và hàn thủ công, sử dụng co lên giúp giữ nguyên kết cấu máng cáp, giảm thời gian thi công và đảm bảo khả năng chịu tải.

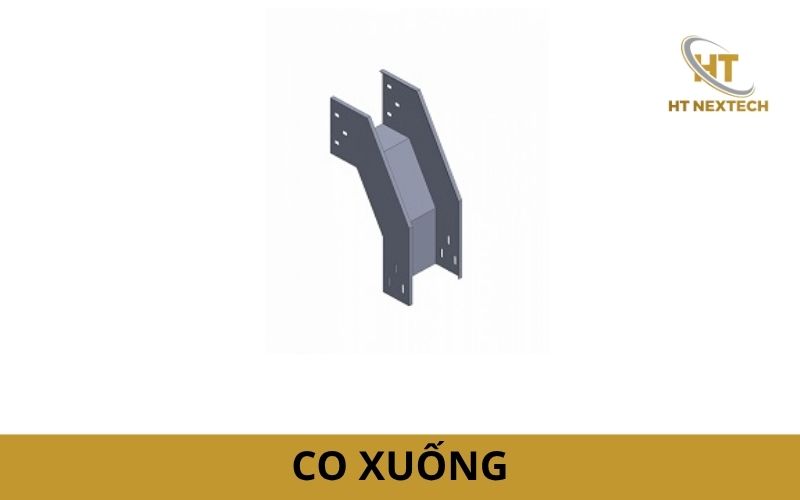

Co xuống (Vertical Down Bend)

Co xuống có chức năng chuyển hướng tuyến cáp từ trên xuống dưới tại các vị trí thay đổi cao độ. Phụ kiện này giúp dây cáp được dẫn hướng nhẹ nhàng, tránh bị gãy hoặc chịu lực kéo quá lớn khi đi qua các đoạn chuyển tầng.

Tê máng cáp (Horizontal Tee)

Tê máng cáp được dùng khi cần chia một tuyến cáp chính thành hai nhánh khác nhau. Phụ kiện này thường xuất hiện trong nhà máy, trung tâm thương mại hoặc tòa nhà văn phòng, nơi một tuyến cáp nguồn phải cấp điện cho nhiều khu vực. Việc sử dụng tê đúng tiêu chuẩn giúp phân nhánh gọn gàng, giảm số lượng mối nối và thuận tiện khi bảo trì hệ thống.

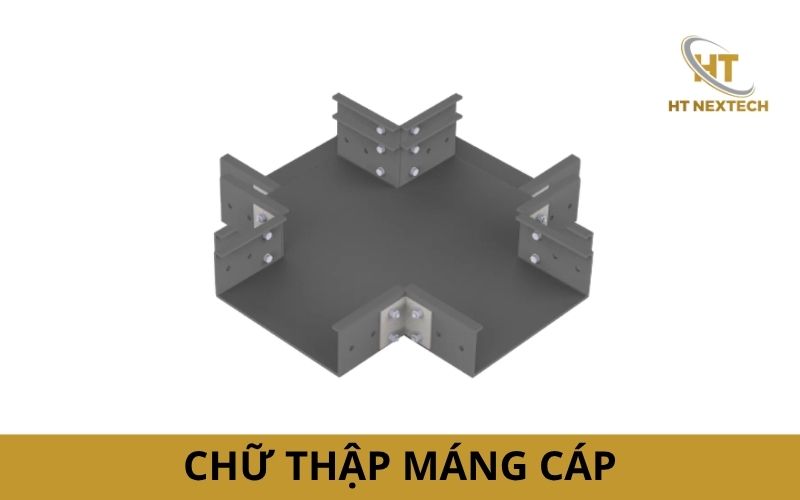

Chữ thập máng cáp (Cross)

Chữ thập máng cáp được sử dụng khi tuyến cáp cần phân nhánh theo bốn hướng. Phụ kiện này thường xuất hiện tại các trung tâm phân phối điện, tầng kỹ thuật hoặc khu vực có nhiều tuyến cáp giao nhau.

Khớp nối máng cáp (Splice Plate/Coupler)

Khớp nối là phụ kiện dùng để liên kết hai đoạn máng cáp thành một tuyến liên tục. Đây là chi tiết nhỏ nhưng ảnh hưởng trực tiếp đến khả năng chịu lực của toàn bộ hệ thống.

Nắp máng cáp (Cable Tray Cover)

Nắp máng cáp được lắp phía trên máng nhằm bảo vệ dây dẫn khỏi bụi bẩn, nước, tia UV và các tác động cơ học từ bên ngoài.

Giá đỡ, ty ren, kẹp treo và bulong liên kết

Đây là nhóm phụ kiện chịu trách nhiệm cố định toàn bộ hệ thống thang máng cáp lên trần, tường hoặc kết cấu thép của công trình.

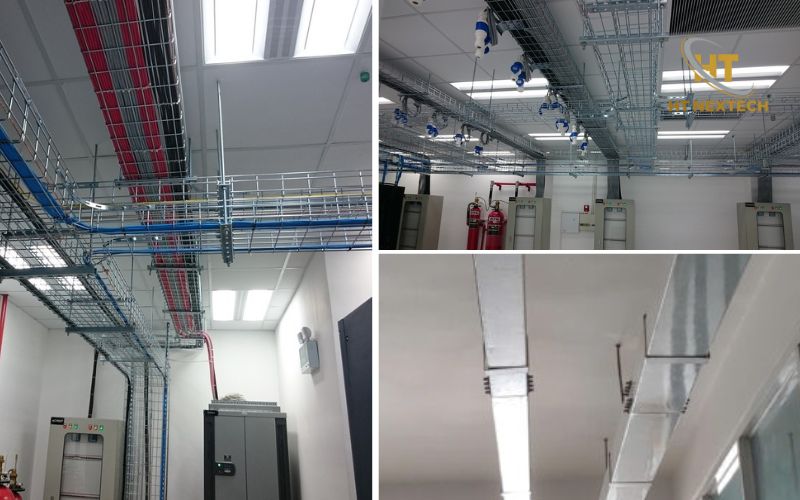

Những lưu ý khi lắp đặt phụ kiện máng cáp

Phụ kiện máng cáp chỉ phát huy hiệu quả khi được lắp đặt đúng kỹ thuật. Một sai sót nhỏ tại vị trí co nối hoặc giá đỡ cũng có thể làm giảm khả năng chịu tải, gây lệch tuyến cáp hoặc ảnh hưởng đến quá trình bảo trì sau này.

Lắp đúng vị trí và đúng kỹ thuật

Mỗi loại phụ kiện được thiết kế cho một chức năng riêng. Vì vậy, cần sử dụng đúng chủng loại theo bản vẽ thi công.

• Co ngang dùng khi đổi hướng trên mặt phẳng ngang.
• Co lên và co xuống dùng để chuyển hướng theo phương đứng.
• Tê và chữ thập chỉ sử dụng tại vị trí phân nhánh cáp.
• Không thay thế phụ kiện chuyên dụng bằng cách cắt hoặc bẻ máng cáp tại công trường.

Kiểm tra độ chắc chắn của các điểm nối

Các vị trí liên kết là nơi chịu lực lớn khi hệ thống chứa nhiều cáp điện. Trước khi đưa vào sử dụng cần kiểm tra:

• Bulong, đai ốc được siết đúng lực.
• Khớp nối liên kết kín và không bị lệch tâm.
• Giá đỡ, ty ren được cố định chắc chắn vào kết cấu công trình.
• Các đoạn máng không bị võng hoặc xô lệch sau khi lắp đặt.

Hạn chế tự gia công phụ kiện không đúng tiêu chuẩn

Nhiều đơn vị cắt hàn phụ kiện thủ công để tiết kiệm chi phí. Tuy nhiên, cách làm này có thể làm mất lớp bảo vệ bề mặt, giảm khả năng chống ăn mòn và khiến phụ kiện không còn đúng kích thước thiết kế.

Đối với công trình yêu cầu nghiệm thu hoặc vận hành lâu dài, nên sử dụng phụ kiện máng cáp được sản xuất đồng bộ từ nhà máy.

Bảo trì và kiểm tra định kỳ sau khi đưa vào sử dụng

Sau thời gian vận hành, rung động từ thiết bị hoặc tải trọng cáp tăng lên có thể làm các mối nối bị lỏng.

Do đó cần kiểm tra định kỳ để:

• Siết lại bulong tại các điểm liên kết.
• Kiểm tra tình trạng ăn mòn hoặc biến dạng của phụ kiện.
• Thay thế ngay các chi tiết hư hỏng để tránh ảnh hưởng đến toàn bộ tuyến cáp.

Mua phụ kiện máng cáp ở đâu đảm bảo chất lượng?

HT Nextech cung cấp đầy đủ các loại phụ kiện máng cáp theo tiêu chuẩn kỹ thuật:

• Sản xuất đồng bộ với hệ thống thang cáp, máng cáp.
• Gia công theo kích thước và bản vẽ của từng công trình.
• Đa dạng vật liệu: tôn mạ kẽm, sơn tĩnh điện, inox, mạ kẽm nhúng nóng.
• Kiểm soát chất lượng ngay tại nhà máy, đảm bảo độ chính xác cao.
• Giao hàng nhanh trên toàn quốc với mức giá cạnh tranh.

Phụ kiện máng cáp là bộ phận không thể thiếu để tạo nên một hệ thống quản lý cáp hoàn chỉnh, an toàn và dễ bảo trì. Việc lựa chọn đúng loại phụ kiện, lắp đặt đúng kỹ thuật và sử dụng sản phẩm đạt tiêu chuẩn sẽ giúp tăng tuổi thọ hệ thống điện, giảm chi phí sửa chữa và đảm bảo công trình vận hành ổn định trong nhiều năm. Nếu cần giải pháp đồng bộ, HT Nextech là lựa chọn đáng cân nhắc với năng lực sản xuất trực tiếp và khả năng gia công theo yêu cầu.
