Cách đi cáp điện trên thang máng cáp đúng kỹ thuật từ A–Z

Đi cáp điện trên thang máng cáp không chỉ là công việc kéo dây theo đúng tuyến thiết kế. Nếu bố trí sai tải trọng, đi chung các loại cáp không phù hợp hoặc bỏ qua yêu cầu tiếp địa, toàn bộ hệ thống có thể gặp sự cố quá nhiệt, nhiễu tín hiệu hoặc mất an toàn điện. Bài viết dưới đây sẽ hướng dẫn chi tiết cách đi cáp điện trên thang máng cáp đúng kỹ thuật theo các tiêu chuẩn hiện hành, giúp nhà thầu và kỹ sư triển khai công trình hiệu quả hơn.

Vì sao cần đi cáp điện đúng kỹ thuật trên thang máng cáp?

Nhiều sự cố của hệ thống điện không xuất phát từ chất lượng dây cáp mà đến từ cách lắp đặt. Khi đi cáp điện trên thang máng cáp đúng kỹ thuật, doanh nghiệp sẽ giảm đáng kể chi phí sửa chữa và hạn chế thời gian dừng sản xuất.

• Đảm bảo dây cáp luôn nằm trong giới hạn tải trọng thiết kế, tránh võng hoặc biến dạng thang máng cáp.
• Giảm hiện tượng tích nhiệt khi nhiều dây điện cùng hoạt động liên tục trong nhà máy hoặc trung tâm dữ liệu.
• Hạn chế nhiễu điện từ giữa cáp động lực và cáp tín hiệu, đặc biệt tại hệ thống điều khiển PLC, camera, mạng LAN.
• Giúp đội bảo trì xác định nhanh vị trí từng tuyến cáp khi cần sửa chữa hoặc mở rộng.
• Đáp ứng yêu cầu nghiệm thu của các tiêu chuẩn kỹ thuật và giảm nguy cơ phải thi công lại.

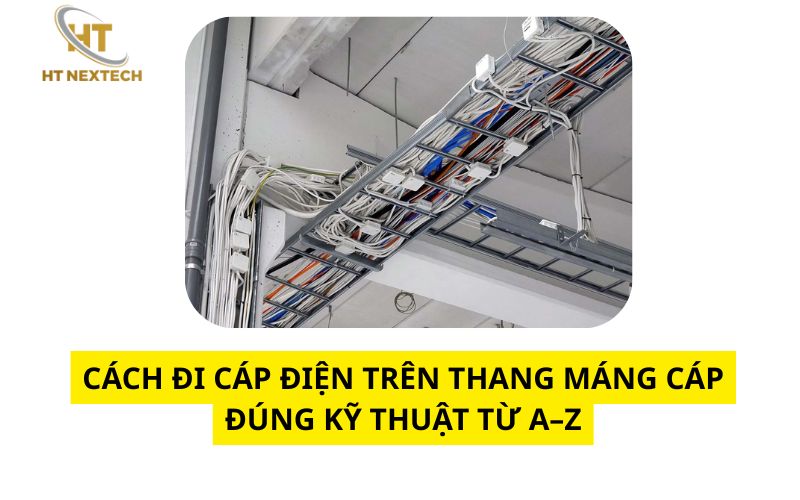

Cách đi cáp điện trên thang máng cáp đúng kỹ thuật

Muốn hệ thống vận hành ổn định nhiều năm, cần tuân thủ đầy đủ từng bước dưới đây thay vì chỉ tập trung vào việc kéo cáp.

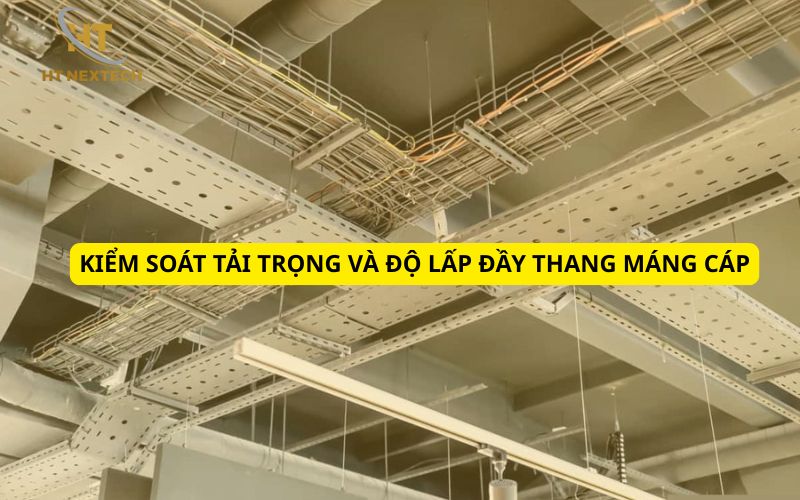

Kiểm soát tải trọng và độ lấp đầy thang máng cáp

Không nên để dây cáp chiếm toàn bộ tiết diện của máng. Trong thực tế, các đơn vị thiết kế thường chỉ bố trí mức lấp đầy khoảng 40–50% diện tích bên trong để tạo khoảng trống cho không khí lưu thông.

Phân chia và bố trí cáp điện hợp lý

Cáp động lực thường mang dòng điện lớn nên tạo ra từ trường mạnh. Nếu đặt sát cáp tín hiệu, cáp mạng hoặc cáp điều khiển, tín hiệu truyền dẫn có thể bị nhiễu, gây lỗi cho thiết bị tự động hóa.

Cố định và bảo vệ dây cáp

Sau khi hoàn thành việc kéo dây, cáp cần được cố định chắc chắn. Nếu để dây tự do, rung động từ máy móc hoặc trọng lượng bản thân sẽ khiến cáp dịch chuyển, cọ xát vào thành máng và làm hỏng lớp vỏ cách điện.

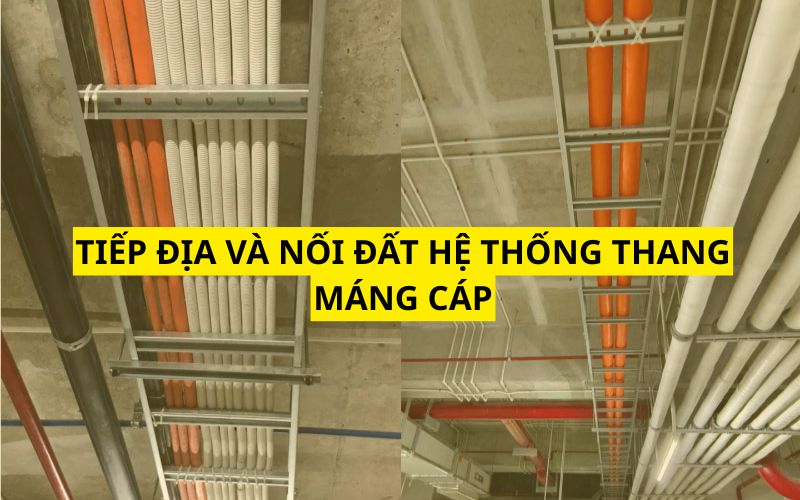

Tiếp địa và nối đất hệ thống thang máng cáp

Đối với thang máng cáp bằng kim loại, tiếp địa là yêu cầu bắt buộc. Khi xảy ra sự cố rò điện, hệ thống nối đất sẽ dẫn dòng điện xuống đất thay vì truyền qua kết cấu kim loại hoặc người vận hành.

>>>Có thể bạn quan tâm: Quy trình lắp đặt máng cáp điện chi tiết mà bạn cần biết

Đánh dấu và ghi nhãn dây cáp

Một hệ thống có hàng trăm tuyến cáp sẽ rất khó bảo trì nếu không được ghi nhãn.

Mỗi tuyến nên được đánh dấu rõ:

• Tên tuyến cáp.
• Chức năng sử dụng.
• Điểm đầu và điểm cuối.
• Mã số theo bản vẽ thiết kế.

Những lưu ý khi đi cáp điện trên thang máng cáp

Ngoài quy trình kỹ thuật, một số lưu ý dưới đây giúp hệ thống hoạt động ổn định trong thời gian dài.

Không vượt quá tải trọng thiết kế

Nhiều công trình bổ sung thêm dây sau khi đưa vào sử dụng nhưng không kiểm tra lại tải trọng. Điều này khiến thang máng cáp bị võng, biến dạng hoặc làm giảm tuổi thọ của giá treo. Mỗi lần mở rộng hệ thống nên tính toán lại tổng khối lượng cáp và đối chiếu với thông số chịu tải của nhà sản xuất.

Không đi chung cáp động lực và cáp tín hiệu khi chưa phân tách

Việc đi chung hai loại cáp chỉ phù hợp khi có vách ngăn hoặc đáp ứng khoảng cách kỹ thuật.

Nếu bỏ qua nguyên tắc này:

• Camera IP có thể bị nhiễu.
• PLC nhận tín hiệu sai.
• Mạng LAN mất ổn định.
• Thiết bị điều khiển hoạt động không chính xác.

Sử dụng đúng phụ kiện và kiểm tra định kỳ

Co ngang, co đứng, tê, chữ thập, bản nối và nắp đậy không chỉ có chức năng hoàn thiện hệ thống.

Các phụ kiện này giúp:

• Bảo vệ dây tại điểm chuyển hướng.
• Giảm nguy cơ trầy xước lớp cách điện.
• Giữ kết cấu chắc chắn khi hệ thống rung động.

>>>Xem chi tiết tại: Checklist 10 lưu ý lắp đặt máng cáp điện đúng kỹ thuật

Đi cáp điện trên thang máng cáp đúng kỹ thuật là điều kiện để hệ thống điện vận hành ổn định, an toàn và dễ mở rộng trong tương lai. Từ việc kiểm soát tải trọng, phân loại dây cáp, cố định tuyến cáp đến tiếp địa và ghi nhãn đều ảnh hưởng trực tiếp đến tuổi thọ của toàn bộ công trình. Nếu muốn hạn chế sự cố và giảm chi phí bảo trì lâu dài, chủ đầu tư và nhà thầu nên tuân thủ đầy đủ các tiêu chuẩn kỹ thuật ngay từ giai đoạn thiết kế và thi công.
