Quy trình lắp đặt máng cáp điện chi tiết mà bạn cần biết

Trong thi công hệ thống điện, việc thực hiện đúng quy trình lắp đặt máng cáp điện là yếu tố quan trọng để đảm bảo an toàn, độ bền và hiệu quả vận hành. Nếu thi công sai kỹ thuật, hệ thống có thể gặp sự cố nghiêm trọng. Bài viết dưới đây sẽ giúp bạn hiểu rõ từng bước và tiêu chuẩn cần tuân thủ.

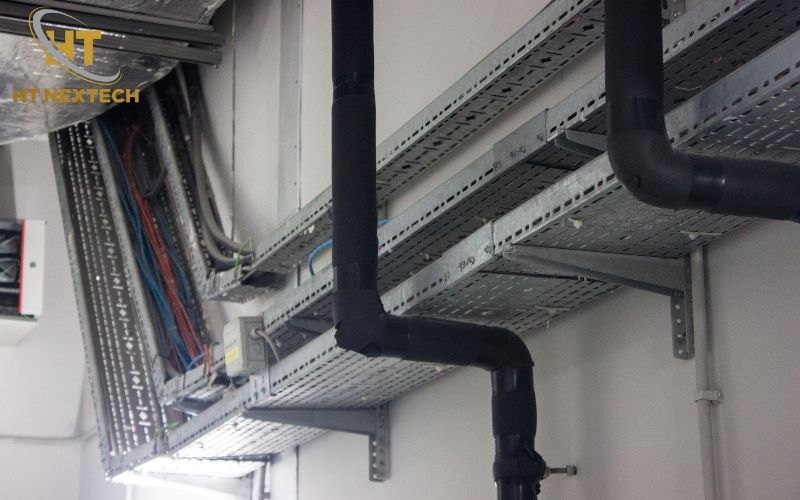

Vì sao cần lắp đặt máng cáp điện?

Trước khi tìm hiểu chi tiết, bạn cần hiểu vai trò của máng cáp trong hệ thống điện.

• Bảo vệ dây cáp khỏi bụi bẩn, nước và va đập
• Hạn chế tác động từ môi trường và động vật
• Giúp hệ thống điện vận hành ổn định hơn
• Đảm bảo an toàn cho người sử dụng và môi trường làm việc
• Sắp xếp dây cáp gọn gàng, dễ quản lý
• Thuận tiện cho việc kiểm tra và bảo trì
• Rút ngắn thời gian thi công so với đi dây rời
• Tăng tính thẩm mỹ cho công trình

Các tiêu chuẩn về quy trình lắp đặt máng cáp điện

Để thi công đúng kỹ thuật, cần tuân thủ các tiêu chuẩn rõ ràng.

• Áp dụng tiêu chuẩn IEC 61537 cho hệ thống máng cáp
• Tuân thủ TCVN 9208:2012 trong thiết kế và lắp đặt
• Tham khảo tiêu chuẩn NEMA VE và NEMA VE 2
• Vật tư và phụ kiện phải đúng quy chuẩn kỹ thuật
• Máng cáp không được cong vênh hoặc hư hỏng
• Dụng cụ thi công phải đảm bảo độ chính xác

Trong quá trình lắp đặt:

• Khoảng cách giá đỡ thường không vượt quá 1.5m
• Máng cáp phải được cố định chắc chắn bằng bu lông
• Chiều cao lắp đặt cần phù hợp để dễ bảo trì
• Cáp điện phải được phân loại rõ ràng
• Đảm bảo khoảng cách giữa các loại cáp

Sau khi hoàn thành:

• Kiểm tra hệ thống nối đất
• Đánh giá khả năng chịu tải
• Nghiệm thu trước khi đưa vào sử dụng

>>> Xem thêm: Hướng dẫn đọc bản vẽ máng cáp điện đúng tiêu chuẩn kỹ thuật

Quy trình lắp đặt máng cáp điện chi tiết chuẩn kỹ thuật

Để đảm bảo hệ thống vận hành ổn định và an toàn, quy trình lắp đặt máng cáp điện cần được thực hiện theo từng bước rõ ràng dưới đây.

Bước 1: Khảo sát và chuẩn bị

Đây là bước nền tảng, giúp xác định chính xác điều kiện thi công và tránh sai sót ngay từ đầu.

• Khảo sát vị trí lắp đặt thực tế
• Đánh giá không gian và môi trường
• Tính toán kích thước máng cáp
• Chuẩn bị vật tư và dụng cụ đầy đủ

Bước 2: Gia công và xử lý vật liệu

Sau khi có thông số, cần xử lý vật liệu đúng kỹ thuật để đảm bảo an toàn khi lắp đặt.

• Cắt máng cáp theo kích thước thiết kế
• Gia công các chi tiết cần thiết
• Mài nhẵn cạnh cắt tránh gây nguy hiểm
• Kiểm tra chất lượng trước khi thi công

Bước 3: Đo đạc và lấy dấu

Bước này giúp đảm bảo hệ thống được lắp đúng vị trí theo bản vẽ thiết kế.

• Đo khoảng cách và chiều cao lắp đặt
• Xác định tuyến đi của máng cáp
• Đánh dấu vị trí giá đỡ và điểm liên kết

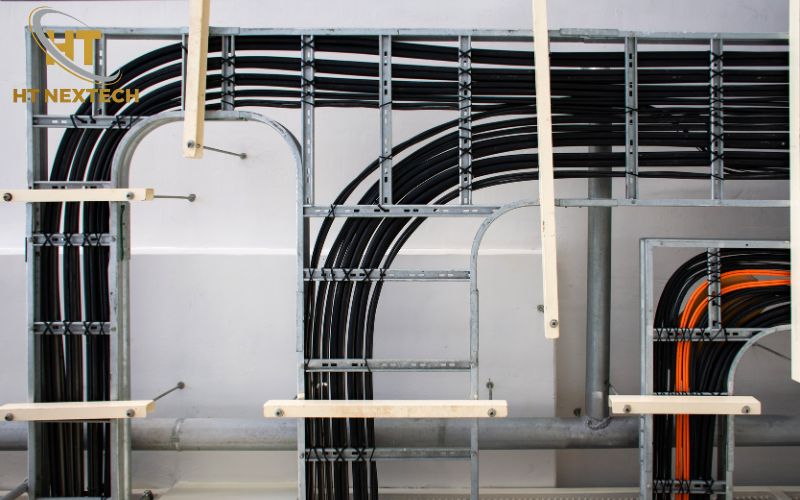

Bước 4: Lắp đặt và cố định máng cáp

Đây là bước quan trọng quyết định độ chắc chắn của toàn hệ thống.

• Khoan lỗ tại vị trí đã đánh dấu
• Lắp đặt giá đỡ lên tường hoặc trần
• Đặt máng cáp lên hệ giá đỡ
• Cố định bằng bu lông, đảm bảo không rung lắc

Bước 5: Lắp đặt chân đỡ máng cáp

Chân đỡ giúp phân bổ tải trọng và tăng độ ổn định khi vận hành.

• Kiểm tra độ chắc chắn của chân đỡ
• Bố trí khoảng cách đúng tiêu chuẩn (≤1.5m)
• Đảm bảo chịu tải tốt, không bị võng

Bước 6: Nối đất hệ thống máng cáp

Nối đất là yêu cầu bắt buộc để đảm bảo an toàn điện trong quá trình sử dụng.

• Kiểm tra hệ thống tiếp địa
• Lắp dây nối đất đúng kỹ thuật
• Đảm bảo liên kết chắc chắn và dẫn điện tốt

Bước 7: Kiểm tra và nghiệm thu

Bước cuối cùng nhằm đảm bảo toàn bộ hệ thống đạt tiêu chuẩn trước khi vận hành.

• Kiểm tra độ chắc chắn của toàn hệ thống
• Đánh giá khả năng chịu tải thực tế
• Kiểm tra hệ thống nối đất
• Nghiệm thu theo tiêu chuẩn kỹ thuật

Các vị trí lắp đặt máng cáp điện có độ bền cao

Mỗi vị trí lắp đặt sẽ có yêu cầu kỹ thuật riêng.

Lắp đặt trong hầm

• Chọn vật liệu chống gỉ như inox hoặc nhôm
• Đảm bảo khoảng cách tối thiểu 150mm so với sàn
• Cố định chắc chắn để tránh rung lắc
• Có hệ thống thông gió giảm độ ẩm

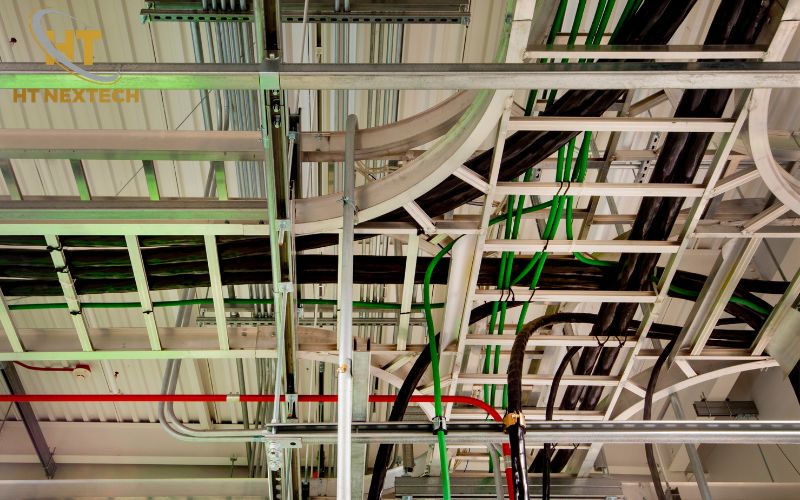

Lắp đặt trên trần

• Sử dụng giá đỡ chịu lực tốt
• Kiểm tra tải trọng của trần
• Đảm bảo khoảng cách bảo trì hợp lý
• Ưu tiên vật liệu chống cháy

Lắp đặt trên tường

• Chọn giá đỡ phù hợp với vật liệu tường
• Giữ khoảng cách hợp lý để tránh va chạm
• Bảo vệ khu vực có nhiều người qua lại
• Sử dụng vật liệu chống ẩm nếu cần

Lắp đặt ngoài trời

• Dùng máng cáp mạ kẽm nhúng nóng hoặc inox
• Bắt buộc phải nối đất
• Có lỗ thoát nước chống đọng nước
• Ưu tiên lắp dưới mái che nếu có thể
• Chọn vật liệu chống UV

Những lưu ý khi thi công lắp đặt máng cáp điện

Để hệ thống hoạt động ổn định, cần chú ý một số điểm quan trọng.

• Chọn vật liệu phù hợp môi trường sử dụng
• Thiết kế hệ thống hợp lý ngay từ đầu
• Thi công đúng quy trình kỹ thuật
• Cố định máng cáp chắc chắn
• Ngắt điện hoàn toàn trước khi thi công
• Trang bị đầy đủ bảo hộ lao động
• Chừa không gian bảo trì
• Kiểm tra kỹ trước khi nghiệm thu

Việc tuân thủ đúng quy trình lắp đặt máng cáp điện giúp hệ thống vận hành an toàn, bền bỉ và dễ bảo trì trong thời gian dài. Đây là bước quan trọng không thể bỏ qua trong mọi công trình điện.

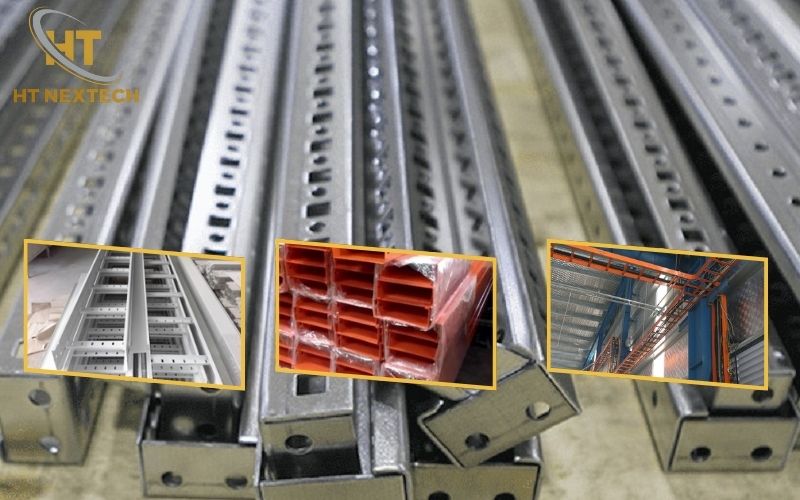

Nếu bạn đang tìm đơn vị cung cấp máng cáp chất lượng, HT NEXTECH là lựa chọn đáng tin cậy. Doanh nghiệp cung cấp sản phẩm đạt chuẩn, hỗ trợ kỹ thuật và giúp tối ưu hiệu quả thi công cho từng dự án.
