Cách chọn kích thước thang máng cáp theo tiết diện dây dẫn chuẩn NEC

Việc lựa chọn đúng kích thước thang máng cáp không chỉ giúp hệ thống điện vận hành an toàn mà còn giảm chi phí đầu tư và thuận tiện cho việc mở rộng sau này. Tuy nhiên, nhiều đơn vị vẫn chọn kích thước theo kinh nghiệm mà bỏ qua các tiêu chuẩn tính toán thực tế. Trong bài viết này, HT NEXTECH sẽ hướng dẫn chi tiết cách chọn kích thước thang máng cáp theo tiết diện dây dẫn chuẩn NEC để đảm bảo khả năng chứa cáp, tản nhiệt và chịu tải hiệu quả.

Vì sao cần chọn đúng kích thước thang máng cáp?

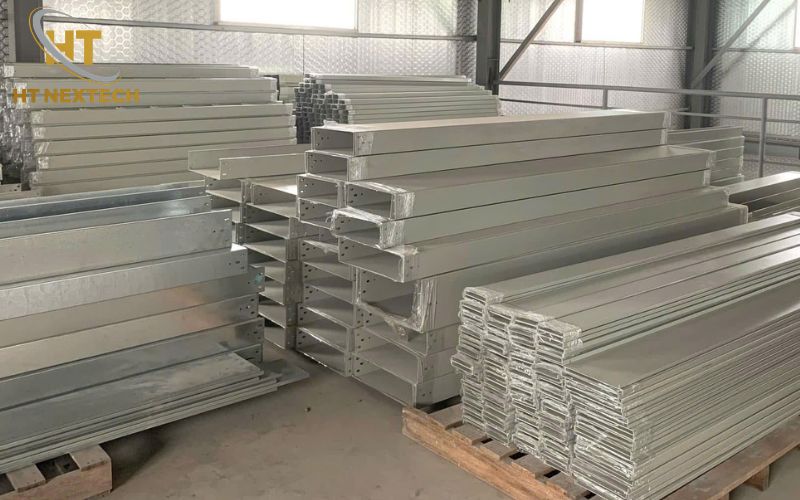

Thang máng cáp là hệ thống nâng đỡ và bảo vệ dây dẫn trong các công trình dân dụng, nhà máy và tòa nhà công nghiệp. Nếu lựa chọn sai kích thước, hệ thống có thể gặp nhiều vấn đề trong quá trình vận hành.

Máng cáp quá nhỏ khiến dây dẫn bị chèn ép, khó tản nhiệt và gây khó khăn khi thi công. Ngược lại, nếu kích thước quá lớn sẽ làm tăng chi phí vật tư, giá đỡ và diện tích lắp đặt.

Ngoài yếu tố kinh tế, việc tính toán đúng kích thước còn mang lại nhiều lợi ích:

• Đảm bảo khả năng tản nhiệt cho cáp điện.
• Hạn chế nguy cơ quá tải và cháy nổ.
• Dễ dàng bảo trì, kiểm tra hệ thống.
• Thuận lợi khi mở rộng hoặc bổ sung cáp trong tương lai.
• Tuân thủ các tiêu chuẩn kỹ thuật quốc tế.

Hệ số lấp đầy (Cable Fill Factor) theo NEC là gì?

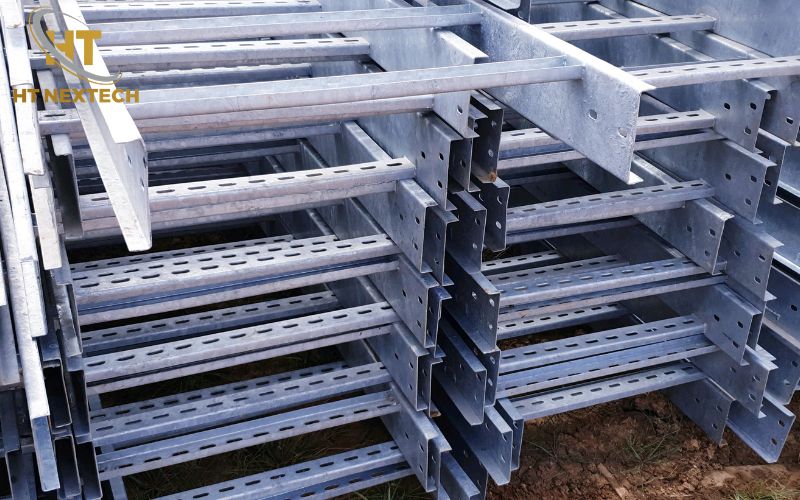

Khi thiết kế hệ thống cáp, không phải toàn bộ diện tích bên trong máng đều được phép chứa dây dẫn. Tiêu chuẩn NEC quy định cần duy trì khoảng không gian trống nhất định để đảm bảo khả năng làm mát và thuận tiện cho việc nâng cấp hệ thống.

Hệ số lấp đầy (Cable Fill Factor) là tỷ lệ phần trăm diện tích cáp chiếm dụng so với tổng diện tích mặt cắt ngang bên trong của thang máng cáp.

Nói đơn giản, đây là chỉ số cho biết lượng cáp được phép đặt trong máng mà vẫn đảm bảo vận hành an toàn.

Hệ số lấp đầy khuyến nghị

Đối với từng nhóm cáp, tỷ lệ lấp đầy thường được áp dụng như sau:

• Cáp động lực: tối đa 40% – 50%.
• Cáp tín hiệu, điều khiển: khoảng 20% – 30%.
• Hệ thống hỗn hợp nhiều loại cáp: nên chọn mức 40%.

Sai lầm phổ biến khi chọn kích thước thang máng cáp

Trên thực tế, rất nhiều người nhầm lẫn giữa tiết diện lõi dẫn điện và kích thước thực tế của sợi cáp.

Ví dụ, cáp 4x95mm² không có nghĩa là diện tích chiếm chỗ chỉ bằng 95mm². Con số này chỉ thể hiện tiết diện lõi đồng bên trong.

Khi tính toán kích thước thang máng cáp, thông số cần sử dụng là đường kính ngoài cùng (OD) của sợi cáp. Đường kính này bao gồm:

• Lõi dẫn điện.
• Lớp cách điện.
• Lớp vỏ bảo vệ.
• Lớp giáp kim loại (nếu có).

Thông thường, kỹ sư sẽ tra catalogue của nhà sản xuất như Cadivi, LS Vina hoặc Cadisun để lấy giá trị OD chính xác.

Công thức tính diện tích chiếm chỗ của cáp

Để đơn giản hóa quá trình thiết kế, diện tích chiếm chỗ của một sợi cáp thường được tính theo công thức:

S(cáp) = OD × OD

Quy trình 3 bước tính kích thước thang máng cáp theo NEC

Để xác định chính xác kích thước cần sử dụng, các kỹ sư thường áp dụng quy trình tính toán gồm ba bước cơ bản.

Bước 1: Tính tổng diện tích cáp thực tế

Trước tiên cần liệt kê toàn bộ các loại cáp sẽ đi chung trên tuyến thang máng.

Sau đó tính diện tích chiếm chỗ của từng sợi và cộng lại:

S tổng = (OD₁ × OD₁) + (OD₂ × OD₂) + … + (ODₙ × ODₙ)

Kết quả thu được là tổng diện tích cáp thực tế.

Bước 2: Tính diện tích yêu cầu của máng cáp

Sau khi có tổng diện tích cáp, chia cho hệ số lấp đầy đã lựa chọn.

Ví dụ chọn hệ số lấp đầy 40%:

S máng = S tổng ÷ 0,4

Kết quả này cho biết diện tích mặt cắt tối thiểu mà thang máng cáp phải đáp ứng.

Bước 3: Chọn kích thước W x H phù hợp

Khi đã xác định được diện tích yêu cầu, tiến hành lựa chọn chiều cao và chiều rộng tiêu chuẩn.

Thông thường:

• Chiều cao phổ biến: 50mm, 75mm, 100mm.
• Chiều rộng phổ biến: 100mm đến 1000mm.

Ví dụ thực tế tính kích thước máng cáp cho nhà xưởng

Để hiểu rõ hơn về cách chọn kích thước thang máng cáp, hãy xem ví dụ thực tế dưới đây.

Đề bài

Tuyến cáp từ tủ MSB đến tủ phân phối gồm:

• 4 sợi cáp động lực CXV 4x70mm², OD = 35mm.
• 10 sợi cáp điều khiển CVV 3×2.5mm², OD = 12mm.

Bước 1: Tính tổng diện tích cáp

Cáp động lực:

4 × (35 × 35) = 4.900 mm²

Cáp điều khiển:

10 × (12 × 12) = 1.440 mm²

Tổng diện tích:

S tổng = 4.900 + 1.440 = 6.340 mm²

Bước 2: Tính diện tích máng yêu cầu

Áp dụng hệ số lấp đầy 40%:

S máng = 6.340 ÷ 0,4

S máng = 15.850 mm²

Bước 3: Chọn kích thước tiêu chuẩn

Giả sử sử dụng chiều cao H = 100mm.

Chiều rộng yêu cầu:

W = 15.850 ÷ 100

W = 158,5 mm

Cộng thêm 20% diện tích dự phòng:

158,5 × 1,2 = 190,2 mm

Kết quả cuối cùng nên chọn:

Thang máng cáp W200 x H100 mm

Đây là kích thước tiêu chuẩn gần nhất, đáp ứng cả nhu cầu hiện tại và khả năng mở rộng sau này.

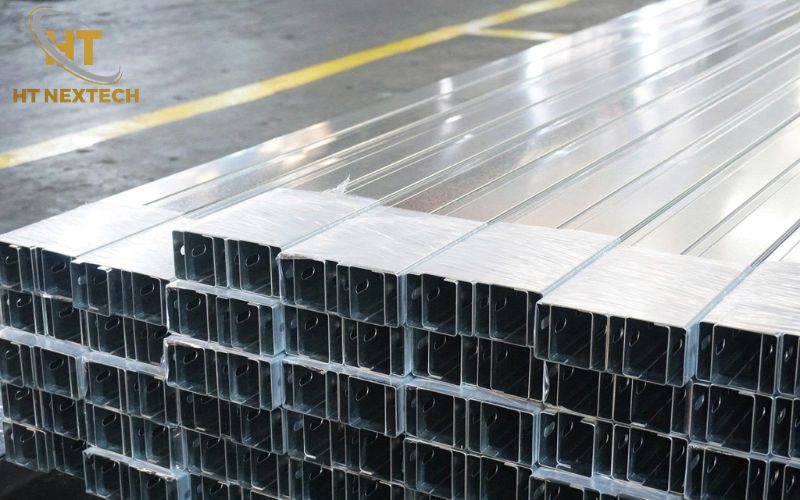

Lưu ý về khả năng chịu tải và tản nhiệt của thang máng cáp

Nhiều người chỉ tập trung vào kích thước chiều rộng và chiều cao mà quên mất yếu tố tải trọng.

Trên thực tế, hai tuyến máng có cùng kích thước nhưng tải trọng hoàn toàn khác nhau nếu sử dụng loại cáp khác nhau.

Ví dụ, một tuyến chứa nhiều cáp đồng tiết diện lớn sẽ nặng hơn rất nhiều so với tuyến chỉ chứa cáp điều khiển.

Do đó, ngoài cách chọn kích thước thang máng cáp, cần xem xét thêm:

• Độ dày vật liệu chế tạo.
• Khoảng cách giá đỡ.
• Tổng tải trọng cáp.
• Khả năng chống võng.
• Điều kiện môi trường lắp đặt.

Trong nhiều trường hợp, độ dày tôn cần tăng từ 1.0mm lên 1.5mm hoặc 2.0mm để đảm bảo độ cứng và tuổi thọ công trình.

Hiểu đúng cách chọn kích thước thang máng cáp là bước quan trọng để xây dựng hệ thống điện an toàn, khoa học và tiết kiệm chi phí. Thay vì chỉ dựa vào tiết diện danh định của dây dẫn, kỹ sư cần tính toán theo đường kính ngoài thực tế, hệ số lấp đầy và tải trọng vận hành theo tiêu chuẩn NEC. Điều này giúp lựa chọn kích thước phù hợp ngay từ đầu, hạn chế phát sinh trong quá trình thi công và mở rộng hệ thống sau này.

Nếu cần tư vấn thiết kế, bóc tách khối lượng hoặc báo giá sản xuất thang máng cáp theo yêu cầu, hãy liên hệ HT NEXTECH để được đội ngũ kỹ sư hỗ trợ nhanh chóng và chính xác.
