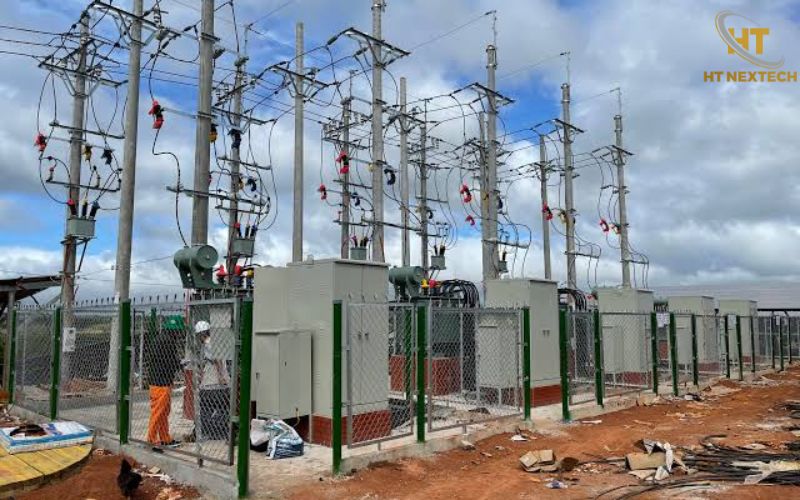

Bảo vệ chống sét cho trạm biến áp: Giải pháp kỹ thuật và chuẩn tiếp địa

Việc thiết kế hệ thống bảo vệ chống sét cho trạm biến áp đóng vai trò quan trọng trong nhà máy. Hệ thống giúp hạn chế nguy cơ cháy nổ máy biến áp và gián đoạn nguồn điện. Đồng thời, giải pháp này góp phần bảo vệ an toàn cho đội ngũ kỹ sư vận hành. Việt Nam có mật độ sét đánh cao. Vì vậy, các trạm biến áp trung thế và cao thế luôn đối mặt với nhiều rủi ro. Sét có thể đánh trực tiếp hoặc lan truyền qua đường dây điện. Khi đó, dòng điện lớn có thể tạo ra xung quá áp mạnh. Xung quá áp có nguy cơ phá hủy lớp cách điện của cuộn dây máy biến áp. Các thiết bị điều khiển trong tủ phân phối cũng có thể bị hư hỏng

Bảo vệ chống sét trực tiếp với cột thu lôi

Hệ thống thu sét trực tiếp tạo ra vùng bảo vệ phía trên trạm. Mục đích là hạn chế tia sét tiếp xúc trực tiếp với các thiết bị mang điện.

Cột thu lôi (kim thu sét) hoặc dây chống sét trên đỉnh xà cổng là lớp bảo vệ đầu tiên. Cột thu lôi có thể được lắp độc lập hoặc bố trí trên xà trạm. Khi thiết kế, kỹ sư xác định bán kính bảo vệ dựa trên chiều cao cột h và chiều cao thiết bị hx.

Các cột thu lôi được bố trí phù hợp để tạo thành vùng bảo vệ bao quanh trạm. Nhờ đó, máy biến áp lực, máy cắt và dao phụ tải được hạn chế nguy cơ sét đánh trực tiếp. Giải pháp cũng góp phần giảm nguy cơ hư hỏng thiết bị và cháy nổ.

Bên cạnh kim thu sét, dây chống sét bằng thép mạ kẽm có thể được bố trí dọc đường dây dẫn vào trạm. Dây chống sét có nhiệm vụ đón dòng sét trước khi tác động trực tiếp đến dây pha. Qua đó, hệ thống giúp bảo vệ đường dây và các chuỗi sứ cách điện.

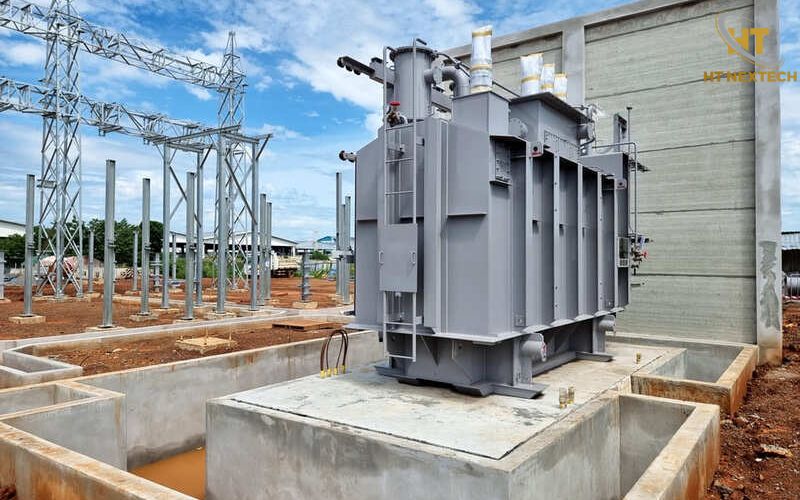

Bảo vệ chống sét lan truyền bằng thiết bị chống sét van SPD

Dù đã hạn chế sét đánh trực tiếp, xung quá áp do sét vẫn có thể lan truyền theo đường dây. Xung này có thể đi vào trạm và ảnh hưởng đến các thiết bị điện.

Thiết bị chống sét lan truyền (SPD) hoặc chống sét van oxit kim loại được lắp tại các vị trí phù hợp trong hệ thống. Ở trạng thái vận hành bình thường, thiết bị có điện trở cao và gần như không dẫn dòng xuống đất.

Khi xuất hiện xung quá áp do sét, đặc tính phi tuyến của ZnO giúp thiết bị chuyển sang trạng thái dẫn điện. Dòng xung nhờ đó được chuyển hướng xuống hệ thống tiếp địa. Quá trình này giúp hạn chế điện áp tác động lên thiết bị cần bảo vệ.

Sau khi xung quá áp suy giảm, thiết bị trở lại trạng thái có điện trở cao. Hệ thống điện có thể tiếp tục vận hành nếu không xuất hiện sự cố khác.

Việc lựa chọn và bố trí SPD Type 1, Type 2 phù hợp giúp tăng khả năng bảo vệ thiết bị. Đặc biệt là các vi mạch điều khiển, rơ-le bảo vệ và thiết bị điện trong trạm. Qua đó, nguy cơ hư hỏng do xung quá áp được giảm đáng kể.

Quản lý điện trở tiếp địa và tiêu chuẩn nối đất

Năng lượng từ kim thu sét và thiết bị SPD cần được dẫn xuống đất an toàn. Vì vậy, hệ thống tiếp địa đóng vai trò quan trọng trong bảo vệ trạm biến áp.

Hệ thống tiếp địa thường gồm dây dẫn chôn dưới đất kết hợp với các cọc tiếp địa. Các thành phần này tạo thành mạng lưới giúp dẫn dòng sét và dòng sự cố xuống đất.

Điện trở nối đất cần được kiểm soát theo tiêu chuẩn và yêu cầu thiết kế áp dụng cho từng trạm. Giá trị phù hợp giúp hạn chế điện áp nguy hiểm xuất hiện trên các phần kim loại. Đồng thời, hệ thống góp phần giảm nguy cơ do điện áp bước và điện áp tiếp xúc.

Tại khu vực có điện trở suất đất cao, cần áp dụng giải pháp phù hợp để cải thiện hệ thống tiếp địa. Vật liệu giảm điện trở đất như GEM có thể được sử dụng tùy điều kiện thực tế.

Các mối nối cũng cần bảo đảm độ bền cơ học và khả năng dẫn điện. Hàn hóa nhiệt là một trong những phương pháp thường được sử dụng cho hệ thống tiếp địa. Phương pháp này tạo liên kết bền và có khả năng chống ăn mòn tốt. Nhờ đó, hệ thống duy trì tính ổn định khi có dòng điện lớn đi qua.

Xem thêm: Xử lý sự cố trạm biến áp

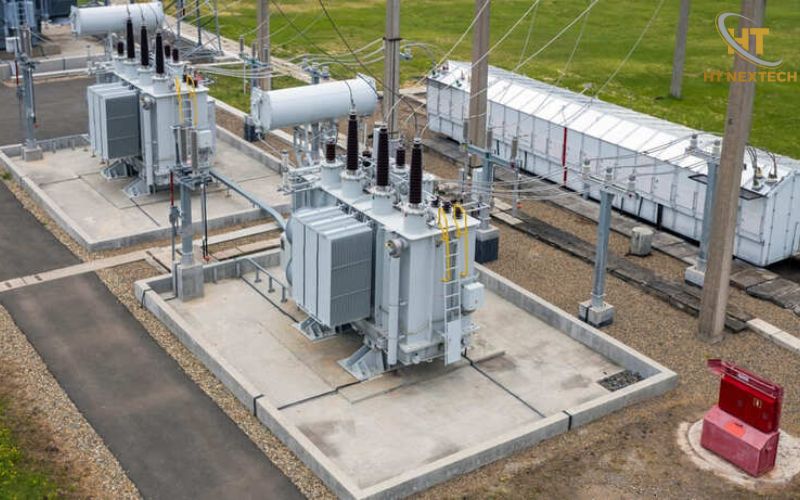

Hệ thống rơ-le và cầu chì bảo vệ quá áp sâu

Bên cạnh giải pháp xả dòng sét, trạm biến áp cần có thiết bị bảo vệ và ngắt mạch. Các thiết bị này giúp cách ly phần tử gặp sự cố khi xuất hiện điều kiện bất thường.

Cầu chì rơi (FCO), rơ-le bảo vệ và máy cắt tự đóng lại (Recloser) là những thiết bị quan trọng. Chúng phối hợp để phát hiện và cô lập sự cố trong hệ thống điện.

Rơ-le liên tục giám sát các thông số điện theo chức năng bảo vệ được cài đặt. Khi phát hiện bất thường vượt ngưỡng, rơ-le sẽ gửi tín hiệu đến máy cắt. Thiết bị sau đó thực hiện ngắt mạch theo thời gian bảo vệ đã thiết lập.

Quá trình cách ly kịp thời giúp hạn chế tác động của sự cố lên máy biến áp và thiết bị liên quan. Đồng thời, giải pháp giúp giảm nguy cơ hư hỏng dây quấn và ảnh hưởng đến tải phía hạ nguồn.

Kiểm tra vận hành và áp dụng tiêu chuẩn IEC định kỳ

Hệ thống chống sét chỉ hoạt động hiệu quả khi được kiểm tra và bảo trì định kỳ. Công việc này cần thực hiện theo đúng quy trình kỹ thuật của đơn vị.

Đo kiểm hệ thống chống sét và tiếp địa

Doanh nghiệp cần định kỳ đo điện trở tiếp địa bằng thiết bị chuyên dụng. Việc kiểm tra trước mùa mưa bão cũng giúp phát hiện sớm các vấn đề của hệ thống.

Công tác bảo trì cần đánh giá tình trạng của thiết bị chống sét và hệ thống tiếp địa. Kỹ thuật viên cũng cần kiểm tra các mối nối, bộ đếm sét và những bộ phận liên quan.

Phát hiện và xử lý thiết bị xuống cấp

Việc phát hiện sớm cọc tiếp địa bị ăn mòn giúp doanh nghiệp có phương án xử lý kịp thời. Thiết bị chống sét hư hỏng cũng cần được kiểm tra và thay thế khi cần thiết.

Bảo trì đúng kế hoạch giúp giảm nguy cơ hư hỏng thiết bị và gián đoạn vận hành. Qua đó, doanh nghiệp có thể hạn chế thiệt hại phát sinh trong quá trình sản xuất.

Bảo vệ chống sét cho trạm biến áp là hạng mục quan trọng giúp hạn chế tác động của sét đến máy biến áp và các thiết bị điện liên quan. Việc thiết kế, lựa chọn thiết bị và bố trí hệ thống chống sét phù hợp giúp giảm nguy cơ hư hỏng, sự cố và gián đoạn vận hành.
