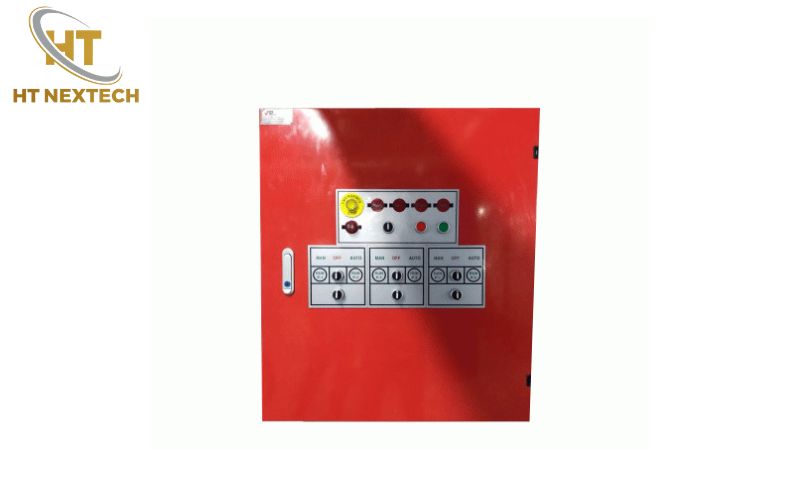

Tủ điều khiển quạt PCCC – Giải pháp điều khiển hệ thống hút khói và tăng áp

Trong một đám cháy, khói thường nguy hiểm hơn ngọn lửa. Hệ thống hút khói và tăng áp chỉ phát huy hiệu quả khi được điều khiển chính xác và kịp thời. Đây cũng là lý do tủ điều khiển quạt PCCC trở thành thiết bị bắt buộc trong nhiều công trình hiện nay. Bài viết dưới đây sẽ giúp bạn hiểu rõ nguyên lý hoạt động, cấu tạo, tiêu chuẩn kỹ thuật và cách lựa chọn tủ phù hợp cho từng hệ thống phòng cháy chữa cháy.

Tủ điều khiển quạt PCCC là gì?

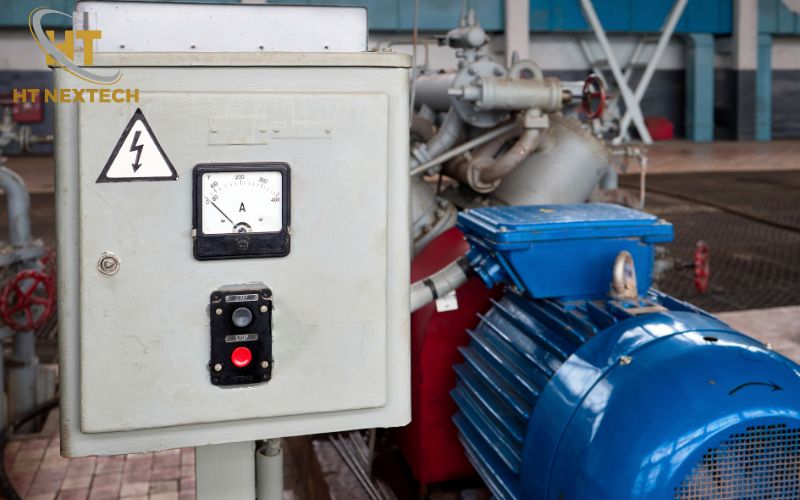

Tủ điều khiển quạt PCCC là thiết bị trung tâm dùng để điều khiển, giám sát và bảo vệ các quạt phục vụ công tác phòng cháy chữa cháy. Tủ tiếp nhận tín hiệu từ trung tâm báo cháy, sau đó tự động khởi động quạt hút khói hoặc quạt tăng áp theo kịch bản đã được lập trình.

Không chỉ đơn thuần cấp nguồn cho động cơ, thiết bị còn đóng vai trò đảm bảo hệ thống vận hành đúng thời điểm và đúng khu vực xảy ra sự cố.

Trong các tòa nhà cao tầng, trung tâm thương mại, bệnh viện hay nhà máy sản xuất, tủ điều khiển quạt PCCC được xem là một phần không thể thiếu của hệ thống an toàn cháy nổ.

Nguyên lý hoạt động của tủ điều khiển quạt PCCC

Để hiểu rõ vai trò của thiết bị, cần nắm được quy trình vận hành của toàn bộ hệ thống khi xảy ra cháy.

Bước 1: Phát hiện sự cố cháy

Khi nhiệt độ hoặc nồng độ khói vượt ngưỡng cài đặt, đầu báo cháy sẽ gửi tín hiệu về trung tâm điều khiển. Ngoài chế độ tự động, hệ thống cũng có thể được kích hoạt bằng nút nhấn khẩn cấp.

Bước 2: Truyền tín hiệu đến tủ điều khiển

Sau khi nhận cảnh báo, trung tâm báo cháy sẽ gửi tín hiệu điều khiển đến tủ điện. Tín hiệu này thường ở dạng tiếp điểm khô hoặc nguồn điều khiển 24VDC.

Bước 3: Khởi động hệ thống quạt

Tủ điện sẽ đóng contactor hoặc thiết bị động lực để cấp nguồn cho động cơ quạt.

Tùy từng thiết kế, quạt có thể khởi động:

• Trực tiếp DOL.
• Sao tam giác.
• Khởi động mềm.
• Biến tần.

Bước 4: Hút khói và tạo áp

Quạt hút khói nhanh chóng đưa khói và khí độc ra ngoài khu vực cháy. Đồng thời quạt tăng áp sẽ cấp khí sạch vào buồng thang thoát hiểm hoặc hành lang. Điều này giúp duy trì tầm nhìn và giảm nguy cơ ngạt khói cho người bên trong công trình.

Bước 5: Bảo vệ hệ thống

Trong quá trình vận hành, các thiết bị bảo vệ sẽ liên tục giám sát trạng thái hoạt động. Nếu xảy ra quá tải hoặc ngắn mạch, hệ thống sẽ tự động xử lý để đảm bảo an toàn.

Cấu tạo của tủ điều khiển quạt PCCC

Mặc dù có nhiều cấu hình khác nhau, một tủ điều khiển tiêu chuẩn thường bao gồm các thành phần sau.

Bộ điều khiển trung tâm

Đây là nơi tiếp nhận và xử lý toàn bộ tín hiệu từ hệ thống báo cháy. Bộ điều khiển quyết định thời điểm kích hoạt quạt và các thiết bị liên quan.

Thiết bị đóng cắt động lực

Nhóm thiết bị này chịu trách nhiệm cấp nguồn cho động cơ quạt.

Thông thường sẽ gồm:

• MCCB hoặc MCB.
• Contactor.
• Relay trung gian.
• Relay nhiệt.

Thiết bị bảo vệ

Để đảm bảo an toàn trong quá trình vận hành, tủ thường được tích hợp:

• Bảo vệ quá tải.
• Bảo vệ ngắn mạch.
• Bảo vệ mất pha.
• Bảo vệ đảo pha.

Bộ điều khiển tốc độ

Đối với các hệ thống yêu cầu cao, tủ có thể được tích hợp:

• Biến tần.
• Khởi động mềm.

Hệ thống hiển thị và giám sát

Người vận hành có thể theo dõi trạng thái hoạt động thông qua:

• Đèn báo trạng thái.
• Đồng hồ đo điện.
• Màn hình HMI.
• Bộ điều khiển PLC.

Các loại tủ điều khiển quạt PCCC phổ biến

Tùy theo công suất động cơ và yêu cầu kỹ thuật, tủ điện được chia thành nhiều loại khác nhau.

• Tủ khởi động trực tiếp (DOL)
• Tủ sao tam giác
• Tủ khởi động mềm
• Tủ điều khiển biến tần
• Tủ tích hợp báo cháy tự động

Ưu điểm của tủ điều khiển quạt PCCC

Sự phát triển của các công trình hiện đại khiến yêu cầu về an toàn ngày càng cao. Đây cũng là lý do tủ điều khiển quạt PCCC được sử dụng rộng rãi.

• Tự động kích hoạt hệ thống hút khói và tăng áp ngay khi xảy ra cháy.
• Giảm thời gian phản ứng trong các tình huống khẩn cấp.
• Bảo vệ động cơ và thiết bị điện khỏi các sự cố vận hành.
• Cho phép giám sát trạng thái hoạt động liên tục.
• Tích hợp linh hoạt với hệ thống báo cháy trung tâm.
• Độ bền cao, đáp ứng môi trường vận hành khắc nghiệt.
• Dễ dàng vận hành và bảo trì.

Tiêu chuẩn kỹ thuật của tủ điều khiển quạt PCCC

Để đảm bảo khả năng nghiệm thu và vận hành an toàn, tủ điều khiển cần đáp ứng các tiêu chuẩn kỹ thuật hiện hành.

Một số yêu cầu quan trọng gồm:

• Tuân thủ các quy định về hệ thống điện hạ thế.
• Đáp ứng yêu cầu kết nối với hệ thống báo cháy tự động.
• Có khả năng vận hành liên tục trong điều kiện khẩn cấp.
• Trang bị đầy đủ chức năng bảo vệ động cơ.
• Đảm bảo cấp bảo vệ tủ phù hợp môi trường lắp đặt.
• Thiết bị bên trong có nguồn gốc rõ ràng và đạt tiêu chuẩn kỹ thuật.

Tủ điều khiển quạt PCCC là mắt xích quan trọng trong hệ thống hút khói và tăng áp của các công trình hiện đại. Thiết bị không chỉ giúp tự động hóa quá trình xử lý sự cố mà còn nâng cao mức độ an toàn cho con người và tài sản khi xảy ra cháy.

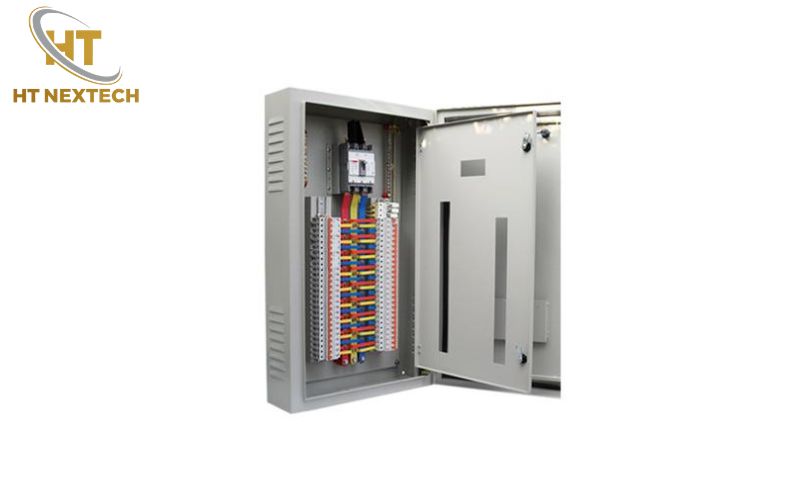

Nếu cần tư vấn giải pháp hoặc báo giá tủ điều khiển quạt PCCC phù hợp với dự án, hãy liên hệ HT NEXTECH để được đội ngũ kỹ sư hỗ trợ nhanh chóng và chính xác.
