Trạm GIS là gì? Cấu tạo, nguyên lý và ứng dụng trong hệ thống điện

Trong bối cảnh đô thị hóa tại Việt Nam diễn ra nhanh chóng, quỹ đất tại các thành phố lớn ngày càng khan hiếm. Điều này đặt ra thách thức lớn cho ngành điện khi cần xây dựng các trạm biến áp công suất cao nhưng vẫn phải đảm bảo tiết kiệm diện tích và an toàn vận hành. Chính vì vậy, trạm GIS đang trở thành giải pháp được nhiều dự án điện lực và công trình hạ tầng hiện đại lựa chọn. Vậy trạm GIS là gì, cấu tạo ra sao và được ứng dụng như thế nào trong hệ thống điện? Bài viết dưới đây sẽ giúp bạn hiểu rõ chi tiết.

Trạm GIS là gì?

Trong hệ thống truyền tải và phân phối điện hiện đại, trạm GIS (Gas Insulated Switchgear) là một trong những công nghệ trạm biến áp tiên tiến được sử dụng rộng rãi trên thế giới.

Trạm GIS hay còn gọi là trạm biến áp cách điện bằng khí, là loại trạm sử dụng khí trơ – phổ biến nhất là khí SF6 – làm môi trường cách điện và dập hồ quang điện. Khác với các trạm biến áp truyền thống sử dụng không khí hoặc dầu để cách điện, toàn bộ thiết bị trong trạm GIS được đặt trong các khoang kim loại kín chứa khí SF6.

Cấu tạo của trạm GIS

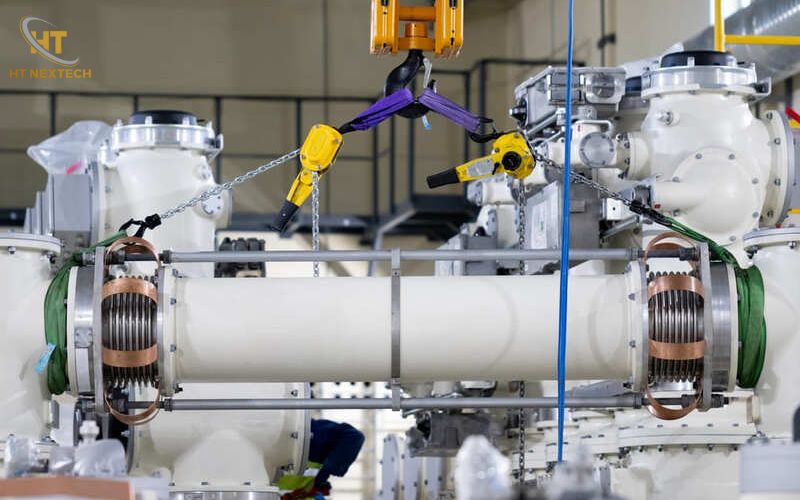

Khác với trạm AIS nơi các thiết bị được bố trí ngoài trời và có thể quan sát trực tiếp, trạm GIS có cấu trúc dạng hệ thống ống kim loại kín chứa khí cách điện. Các thiết bị được thiết kế theo dạng module (ngăn lộ), giúp tối ưu không gian và dễ dàng vận hành.

Các thành phần chính của trạm GIS bao gồm:

• Thanh cái: Thanh dẫn điện chính của trạm, thường làm từ đồng hoặc nhôm và đặt trong ống kim loại chứa khí SF6.

• Máy cắt điện: Thiết bị đóng cắt và bảo vệ hệ thống khi xảy ra sự cố như ngắn mạch hoặc quá tải.

• Dao cách ly: Tạo khoảng cách điện an toàn khi cần bảo trì hoặc sửa chữa thiết bị.

• Dao nối đất: Nối đất các phần tử đã được cắt điện để đảm bảo an toàn cho kỹ thuật viên.

• Máy biến dòng: Thiết bị đo dòng điện và cung cấp tín hiệu cho hệ thống bảo vệ và đo lường.

• Máy biến điện áp: Chuyển đổi điện áp cao xuống mức tiêu chuẩn phục vụ đo lường và bảo vệ.

• Đầu nối: Kết nối trạm với đường dây trên không, cáp ngầm hoặc máy biến áp lực.

• Hệ thống giám sát khí SF6: Theo dõi áp suất và mật độ khí để đảm bảo trạm vận hành trong điều kiện an toàn.

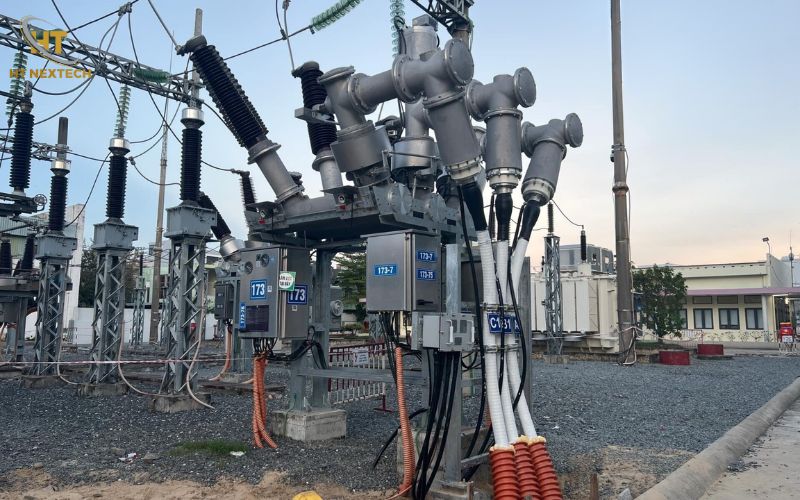

Nguyên lý hoạt động của trạm GIS

Nguyên lý hoạt động của trạm GIS dựa trên khả năng cách điện và dập hồ quang vượt trội của khí SF6 trong môi trường kín.

Trong điều kiện vận hành bình thường, dòng điện sẽ truyền qua các thanh dẫn bên trong hệ thống ống kim loại. Khí SF6 bao quanh các phần tử dẫn điện giúp cách điện hoàn toàn với lớp vỏ kim loại đã được nối đất.

Khi cần thao tác đóng hoặc cắt mạch điện, máy cắt sẽ thực hiện tách tiếp điểm động khỏi tiếp điểm tĩnh. Tại thời điểm này, hồ quang điện sẽ xuất hiện do dòng điện bị gián đoạn.

Trong buồng cắt của trạm GIS, cơ cấu nén khí kết hợp với sự giãn nở của khí SF6 sẽ tạo ra luồng khí mạnh thổi trực tiếp vào vùng hồ quang. Nhờ tính chất âm điện mạnh, khí SF6 có khả năng hấp thụ electron tự do, khiến hồ quang nhanh chóng mất khả năng dẫn điện và bị dập tắt chỉ trong vài phần nghìn giây.

>>> Có thể bạn quan tâm: Trạm Kios hợp bộ: Cấu tạo, ứng dụng và ưu điểm nổi bật

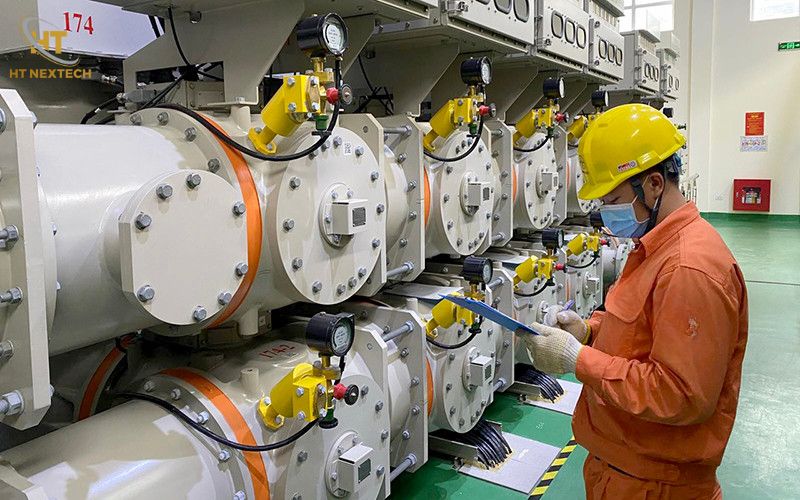

Ưu điểm nổi bật của trạm GIS trong hệ thống điện

Nhờ công nghệ cách điện bằng khí hiện đại, trạm GIS mang lại nhiều lợi ích đáng kể so với các trạm biến áp truyền thống.

• Tiết kiệm diện tích lắp đặt: Trạm GIS có thể giảm diện tích tới 70–80% so với trạm AIS.

• Độ an toàn cao: Toàn bộ thiết bị được đặt trong vỏ kim loại nối đất, không có phần mang điện lộ ra ngoài.

• Hoạt động ổn định trong môi trường khắc nghiệt: Hệ thống kín giúp chống bụi, độ ẩm và ăn mòn tốt.

• Độ tin cậy cao: Ít chịu ảnh hưởng bởi thời tiết nên giảm nguy cơ sự cố.

• Thẩm mỹ cao: Thiết kế gọn gàng, phù hợp với các công trình đô thị hiện đại.

Ứng dụng của trạm GIS trong hệ thống điện

Nhờ những ưu điểm nổi bật về độ an toàn và khả năng tiết kiệm diện tích, trạm GIS ngày càng được ứng dụng rộng rãi trong nhiều lĩnh vực.

• Khu vực đô thị đông dân: Tại các thành phố lớn nơi quỹ đất hạn chế, trạm GIS giúp xây dựng trạm biến áp công suất lớn trong không gian nhỏ.
• Tòa nhà cao tầng và trung tâm thương mại: Trạm GIS thường được lắp đặt trong tầng hầm hoặc khu kỹ thuật để cấp điện trực tiếp cho tòa nhà.
• Khu công nghiệp và nhà máy công nghệ cao: Các khu công nghiệp yêu cầu nguồn điện ổn định thường sử dụng trạm GIS để đảm bảo độ tin cậy.
• Dự án năng lượng tái tạo: Các dự án thủy điện, điện gió ngoài khơi hoặc khu vực địa hình phức tạp cũng ưu tiên sử dụng trạm GIS nhờ khả năng chống ăn mòn tốt.

Các câu hỏi thường gặp về trạm GIS

1. Trạm GIS khác gì trạm AIS?

Trạm GIS sử dụng khí SF6 để cách điện trong môi trường kín, còn trạm AIS sử dụng không khí cách điện ngoài trời.

2. Trạm GIS có an toàn không?

Rất an toàn, vì các thiết bị được đặt trong vỏ kim loại kín và hệ thống giám sát khí luôn theo dõi trạng thái vận hành.

3. Trạm GIS có đắt hơn trạm AIS không?

Chi phí đầu tư ban đầu cao hơn, nhưng bù lại tiết kiệm diện tích và giảm chi phí vận hành lâu dài.

>>> Tham khảo thêm: Các loại trạm biến áp phổ biến hiện nay – Phân loại, cấu tạo & ứng dụng

HT NEXTECH – Đơn vị chuyên cung cấp trạm GIS chất lượng

HT NEXTECH là doanh nghiệp hoạt động tại Hà Nội, chuyên cung cấp các giải pháp công nghệ và thiết bị cho hệ thống điện hiện đại. Với định hướng phát triển bền vững, doanh nghiệp đang từng bước khẳng định uy tín trong lĩnh vực cung cấp và triển khai các giải pháp trạm biến áp, bao gồm trạm GIS.

Một số thế mạnh của HT NEXTECH:

• Cung cấp giải pháp trạm GIS chất lượng cao

• Đội ngũ kỹ thuật am hiểu hệ thống điện

• Tư vấn giải pháp tối ưu cho từng công trình

• Cam kết minh bạch và đảm bảo chất lượng dịch vụ

Với xu hướng phát triển đô thị và công nghiệp hiện nay, trạm GIS được dự đoán sẽ tiếp tục là giải pháp trạm biến áp tối ưu cho nhiều dự án hạ tầng trong tương lai.
