Tiêu chuẩn thiết kế tủ điện phân phối chuẩn kỹ thuật và pháp lý

Tủ điện phân phối đóng vai trò là trung tâm quản lý và truyền tải năng lượng cho toàn bộ nhà máy, trạm biến áp hoặc tòa nhà cao tầng. Nếu thiết kế tủ điện thiếu chuẩn xác, hiện tượng quá tải, phóng điện hồ quang hay chập mạch sẽ gây hư hỏng thiết bị, làm ngưng trệ dây chuyền sản xuất và nguy hiểm đến tính mạng người lao động. Việc tuân thủ tiêu chuẩn thiết kế tủ điện phân phối là giải pháp cốt lõi để duy trì hệ thống điện vận hành ổn định 24/7.

Tại sao nên tuân thủ thiết kế tủ điện?

Tuân thủ quy chuẩn kỹ thuật trong thiết kế mang lại những lợi ích thiết thực cho công trình và người vận hành:

• Đảm bảo an toàn: Giảm thiểu tối đa nguy cơ điện giật, rò rỉ dòng điện và nổ rơ-le, bảo vệ an toàn cho kỹ thuật viên vận hành.

• Đảm bảo tính tương thích: Giúp các thiết bị đóng cắt ACB, MCCB, Contactor đến từ nhiều thương hiệu khác nhau hoạt động đồng bộ, không gây nhiễu sóng hoặc lệch pha.

• Đảm bảo chất lượng: Giúp tủ điện duy trì khả năng tản nhiệt tốt, nâng cao độ bền linh kiện và kéo dài tuổi thọ thiết bị lên đến vài chục năm.

• Phù hợp với quy định pháp luật: Đảm bảo công trình dễ dàng vượt qua các khâu kiểm định an toàn điện, tránh án phạt vi phạm hành chính hoặc nguy cơ bị đình chỉ hoạt động.

Các tiêu chuẩn thiết kế tủ điện phân phối

Hệ thống quy chuẩn thiết kế được phân làm hai nhóm chính bao gồm tiêu chuẩn quốc tế và tiêu chuẩn Việt Nam:

Tiêu chuẩn quốc tế:

• IEC 60439-1 / IEC 61439-1: Quy định chung về thiết kế, lắp ráp và thử nghiệm kết cấu tủ điện hạ áp.

• IEC 60947-2: Quy định thông số kỹ thuật và khả năng ngắt dòng ngắn mạch của thiết bị đóng cắt hạ thế (MCCB, MCB).

• IEC 61641: Quy định các biện pháp kiểm thử và ngăn ngừa sự cố phóng điện hồ quang bên trong tủ.

Tiêu chuẩn Việt Nam:

• TCVN 7994-1:2009: Quy định về tủ điện đóng cắt và điều khiển hạ áp (tương đương chuẩn IEC 60439-1).

• TCVN 4255:2008: Xác định cấp bảo vệ bằng vỏ ngoài (mã IP) giúp tủ điện chống lại sự xâm nhập của bụi và nước.

• TCVN 6221:2015: Quy định các yêu cầu kỹ thuật và thử nghiệm cơ khí đối với chế tạo vỏ tủ điện.

Tiêu chuẩn IEC 60439-1: Chi tiết và ứng dụng

Bộ tiêu chuẩn IEC 60439-1 (hiện được nâng cấp thành IEC 61439-1 với tính mô-đun hóa cao hơn) quy định toàn bộ vòng đời thiết kế tủ điện.

Thiết kế và cấu trúc tủ điện

Vỏ tủ điện phải chế tạo từ thép mạ kẽm hoặc sơn tĩnh điện chống ăn mòn hóa học, có cấp kín phù hợp để bảo vệ linh kiện khỏi môi trường bên ngoài. Hệ thống thanh cái làm bằng đồng hoặc nhôm tinh khiết, tính toán đủ tiết diện để chịu dòng tải định mức và cách điện an toàn. Các thiết bị đóng cắt và bảo vệ quá tải được bố trí theo từng ngăn riêng biệt, đảm bảo khoảng cách an toàn cho kỹ thuật viên dễ dàng thao tác bảo trì.

Các loại thử nghiệm theo tiêu chuẩn

Tủ điện đạt chuẩn IEC 60439-1 bắt buộc phải trải qua các bài kiểm định thực nghiệm nghiêm ngặt:

• Thử nghiệm chịu nhiệt độ: Đặt tủ điện vào môi trường 70-100 độ để xác định độ bền vật liệu và khả năng tản nhiệt.

• Thử nghiệm chịu điện áp: Áp dụng mức điện áp gấp 1.5 – 2 lần điện áp làm việc định mức trong 1 phút để kiểm tra tính toàn vẹn của lớp cách điện.

• Thử nghiệm chịu dòng ngắn mạch: Đưa dòng điện xung kích hàng nghìn Ampere qua hệ thống để đảm bảo kết cấu cơ khí không bị biến dạng.

• Thử nghiệm độ bền cơ học và độ kín IP: Kiểm tra khả năng chịu va đập cơ học và chống xâm nhập bụi, nước bằng vòi phun áp lực.

Phân loại tủ điện theo tiêu chuẩn

Tiêu chuẩn phân chia tủ điện thành Loại 1 (lắp đặt cố định trong nhà) và Loại 2 (lắp đặt ngoài trời với yêu cầu bảo vệ cao). Cấp bảo vệ IP được chia thành các mức phổ biến: IP20 (dùng trong nhà, chống vật thể > 12,5 mm, IP54, và IP65.

Ứng dụng của tiêu chuẩn IEC 60439-1

Tiêu chuẩn được áp dụng rộng rãi trong các nhà máy sản xuất để phân phối điện cho máy móc, tại các tòa nhà thương mại để cấp điện cho hệ thống chiếu sáng, điều hòa và tại các trạm biến áp hạ thế.

Xem thêm: Báo giá tủ điện phân phối theo công suất và thiết bị

Tiêu chuẩn IEC 60947-2 về thiết bị đóng cắt hạ thế

IEC 60947-2 quy định các yêu cầu đối với cầu dao tự động hạ áp. Tiêu chuẩn áp dụng cho thiết bị có điện áp danh định không vượt quá 1.000 V AC hoặc 1.500 V DC.

Phạm vi áp dụng và yêu cầu kỹ thuật

Tiêu chuẩn đề cập đến các yêu cầu về đặc tính và khả năng làm việc của cầu dao. Thiết bị cần thể hiện các thông số kỹ thuật theo yêu cầu áp dụng.

Các thông số quan trọng gồm điện áp và dòng điện danh định. Khả năng đóng cắt ngắn mạch cũng là yếu tố cần được xem xét khi lựa chọn thiết bị.

Phân loại và thử nghiệm cầu dao

Các loại cầu dao được lựa chọn tùy theo chức năng của hệ thống. MCCB thường được sử dụng trong mạng phân phối điện. Với động cơ, thiết bị bảo vệ cần được lựa chọn theo yêu cầu của mạch và tải.

Thiết bị đóng cắt phải đáp ứng các phép thử theo tiêu chuẩn áp dụng. Trong đó có các thử nghiệm liên quan đến khả năng đóng cắt và chịu dòng ngắn mạch.

Việc lựa chọn đúng thiết bị giúp hệ thống phản ứng phù hợp khi xuất hiện sự cố. Qua đó, nguy cơ hư hỏng thiết bị và ảnh hưởng đến hệ thống được hạn chế.

Tiêu chuẩn IEC 61641 về sự cố hồ quang điện

Hồ quang điện có thể tạo ra nhiệt lượng và áp suất rất lớn. Hiện tượng này tiềm ẩn nguy cơ gây hư hỏng thiết bị và ảnh hưởng đến người vận hành.

IEC 61641 đề cập đến việc thử nghiệm tủ đóng cắt và điều khiển hạ áp trong điều kiện hồ quang nội bộ.

Yêu cầu thiết kế và bảo vệ

Tủ điện cần được thiết kế nhằm hạn chế ảnh hưởng khi xảy ra hồ quang nội bộ. Việc phân chia các khoang chức năng có thể hỗ trợ kiểm soát phạm vi ảnh hưởng của sự cố.

Các giải pháp bảo vệ cần được lựa chọn theo cấu hình và yêu cầu của từng hệ thống. Mục tiêu là giảm tác động đến con người và các thiết bị xung quanh.

Thử nghiệm và biện pháp ngăn ngừa

Tủ điện có thể được thử nghiệm trong điều kiện hồ quang nội bộ theo IEC 61641. Kết quả thử nghiệm giúp đánh giá khả năng hạn chế ảnh hưởng của sự cố.

Ngoài thiết kế cơ khí, hệ thống có thể sử dụng giải pháp phát hiện hồ quang phù hợp. Rơ-le và thiết bị bảo vệ sẽ hỗ trợ quá trình cô lập sự cố khi đáp ứng điều kiện tác động.

Tiêu chuẩn TCVN 7994-1:2009 về tủ điện đóng cắt và điều khiển hạ áp

TCVN 7994-1:2009 đề cập đến cụm thiết bị đóng cắt và điều khiển hạ áp. Tiêu chuẩn đưa ra các yêu cầu kỹ thuật và phương pháp kiểm tra liên quan.

Yêu cầu kỹ thuật và an toàn

Kết cấu tủ cần đáp ứng các yêu cầu kỹ thuật của hệ thống. Các phần mang điện phải được bố trí và bảo vệ phù hợp.

Hệ thống bảo vệ cũng cần đảm bảo tính liên tục của mạch bảo vệ. Việc nối đất phải được thực hiện theo thiết kế và tiêu chuẩn áp dụng.

Ứng dụng thực tế

Tiêu chuẩn có thể được sử dụng làm cơ sở khi thiết kế và đánh giá tủ điện hạ áp. Việc áp dụng cụ thể phụ thuộc vào yêu cầu kỹ thuật và hồ sơ của từng dự án.

Tiêu chuẩn TCVN 4255:2008 về cấp bảo vệ bằng vỏ ngoài (Mã IP)

TCVN 4255:2008 sử dụng mã IP để phân loại mức bảo vệ của vỏ thiết bị. Mã IP thường gồm hai chữ số thể hiện các cấp bảo vệ khác nhau.

Cấu trúc mã IP

• Chữ số thứ nhất (0–6): Thể hiện mức bảo vệ trước sự tiếp cận và vật rắn bên ngoài. Cấp càng cao thì khả năng bảo vệ tương ứng càng lớn.
• Chữ số thứ hai (0–8): Thể hiện mức bảo vệ trước sự xâm nhập của nước. Mỗi cấp tương ứng với điều kiện thử nghiệm khác nhau.

Ứng dụng lựa chọn mã IP

Việc lựa chọn mã IP cần dựa trên điều kiện lắp đặt thực tế.

• Khu vực trong nhà: Lựa chọn cấp IP phù hợp với mức độ tiếp xúc và điều kiện môi trường.
• Nhà xưởng nhiều bụi: Cần ưu tiên khả năng hạn chế bụi xâm nhập vào bên trong tủ.
• Khu vực ngoài trời: Cần xem xét đồng thời khả năng chống bụi và nước.

Không nên lựa chọn cấp IP chỉ dựa trên vị trí lắp đặt. Điều kiện vận hành và yêu cầu của dự án cũng cần được đánh giá.

Tiêu chuẩn TCVN 6221:2015 về yêu cầu thiết kế và chế tạo tủ điện

Khi thiết kế vỏ tủ điện, cần xem xét các yêu cầu về kết cấu, vật liệu và điều kiện vận hành. Các yêu cầu cụ thể cần được đối chiếu với tiêu chuẩn áp dụng cho sản phẩm.

Yêu cầu về cơ khí và vật liệu

Vật liệu chế tạo cần phù hợp với môi trường sử dụng của tủ. Một số lựa chọn phổ biến gồm thép, thép không gỉ hoặc vật liệu phù hợp khác.

Các cạnh và chi tiết cơ khí cần được hoàn thiện an toàn. Kết cấu cũng phải đảm bảo độ bền cần thiết trong quá trình sử dụng.

Khả năng tản nhiệt cần được tính toán ngay từ khâu thiết kế. Tùy công suất tổn hao, tủ có thể sử dụng thông gió tự nhiên hoặc giải pháp làm mát phù hợp.

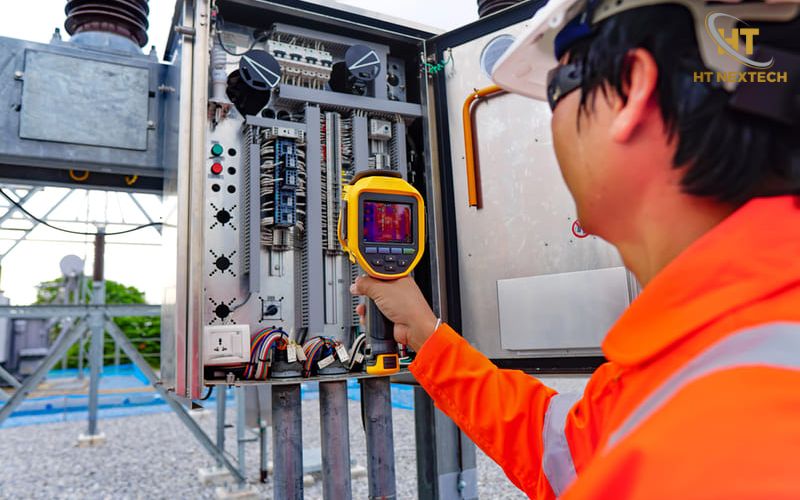

Kiểm tra trước khi đưa vào sử dụng

Sau khi chế tạo, tủ điện cần được kiểm tra theo yêu cầu kỹ thuật áp dụng. Nội dung kiểm tra phụ thuộc vào thiết kế, vật liệu và điều kiện sử dụng.

Các hạng mục có thể liên quan đến kết cấu cơ khí và khả năng cách điện. Kết quả kiểm tra giúp đánh giá tình trạng của tủ trước khi đưa vào vận hành.

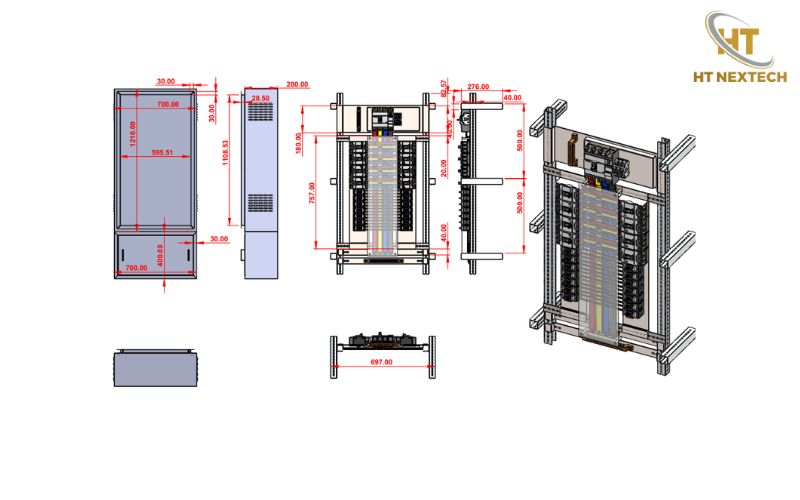

Các yếu tố cần lưu ý khi thiết kế tủ điện

Trước khi lập bản vẽ tủ điện phân phối, kỹ sư cần xác định các thông số quan trọng. Đây là cơ sở để lựa chọn thiết bị và xây dựng phương án phù hợp.

• Mục đích sử dụng: Xác định chức năng của tủ ngay từ đầu. Ví dụ gồm tủ phân phối chính MSB, tủ DB hoặc tủ điều khiển động cơ MCC.
• Môi trường vận hành: Đánh giá nhiệt độ, độ ẩm và mức độ bụi tại vị trí lắp đặt. Những yếu tố này ảnh hưởng đến việc lựa chọn cấp bảo vệ IP.
• Thông số tải: Xác định công suất và dòng điện của hệ thống. Dòng ngắn mạch dự kiến cũng cần được tính toán khi lựa chọn thiết bị.
• Tiêu chuẩn áp dụng: Xác định IEC, TCVN hoặc yêu cầu kỹ thuật liên quan. Việc lựa chọn cần phù hợp với hồ sơ và đặc điểm của dự án.

Tuân thủ tiêu chuẩn thiết kế tủ điện phân phối giúp nâng cao độ an toàn và khả năng vận hành của hệ thống. Đồng thời, doanh nghiệp có thể hạn chế các vấn đề phát sinh trong quá trình sử dụng.

Đơn vị thiết kế và chủ đầu tư cần thống nhất yêu cầu kỹ thuật ngay từ đầu. Đây là cơ sở để lựa chọn phương án phù hợp cho từng công trình.
