Tiêu chuẩn thiết kế lắp đặt tủ điện hạ thế mà bạn cần biết

Trong bất kỳ công trình nào, từ nhà xưởng đến tòa nhà dân dụng, tủ điện hạ thế luôn đóng vai trò quan trọng của hệ thống điện. Tuy nhiên, không phải ai cũng hiểu rõ tiêu chuẩn thiết kế lắp đặt tủ điện hạ thế để đảm bảo an toàn và vận hành ổn định lâu dài. Bài viết này sẽ giúp bạn nắm rõ những nguyên tắc quan trọng nhất trước khi triển khai thực tế.

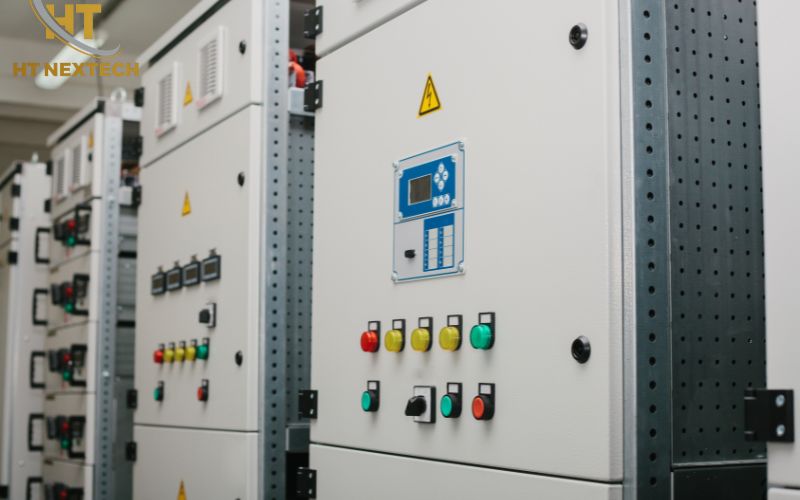

Tủ điện hạ thế là gì?

Tủ điện hạ thế là loại tủ sử dụng trong hệ thống điện có điện áp thấp, phổ biến là 0,4kV. Đây là mức điện áp được chuyển đổi từ trung thế hoặc cao thế thông qua trạm biến áp, nhằm phục vụ cho nhu cầu sử dụng trong công nghiệp và dân dụng.

Thông thường, tủ điện hạ thế được lắp đặt ngay sau trạm biến áp, đảm nhiệm chức năng đóng cắt, phân phối và bảo vệ hệ thống điện. Nguồn điện từ đây sẽ được phân phối đến các tải tiêu thụ dưới dạng 1 pha 220V hoặc 3 pha 380V.

Tầm quan trọng của việc thiết kế và lắp đặt đúng tiêu chuẩn

Sau khi hiểu rõ khái niệm, điều quan trọng hơn là phải thiết kế và lắp đặt đúng chuẩn. Việc tuân thủ tiêu chuẩn thiết kế lắp đặt tủ điện hạ thế không chỉ mang tính kỹ thuật mà còn liên quan trực tiếp đến an toàn vận hành.

Một hệ thống được thiết kế đúng chuẩn sẽ đảm bảo phân phối điện ổn định, hạn chế sự cố như quá tải, chập cháy hoặc mất điện đột ngột. Ngược lại, nếu thiết kế sai hoặc lắp đặt không đúng quy định, nguy cơ xảy ra sự cố là rất cao.

Ngoài ra, việc tuân thủ tiêu chuẩn còn giúp hệ thống dễ dàng bảo trì, nâng cấp và kéo dài tuổi thọ thiết bị. Đây là yếu tố đặc biệt quan trọng đối với các công trình lớn như nhà máy, trung tâm thương mại hoặc khu công nghiệp.

Các loại tủ điện hạ thế phổ biến hiện nay

Để áp dụng đúng tiêu chuẩn thiết kế lắp đặt tủ điện hạ thế, trước hết cần phân loại rõ các dòng tủ đang được sử dụng phổ biến.

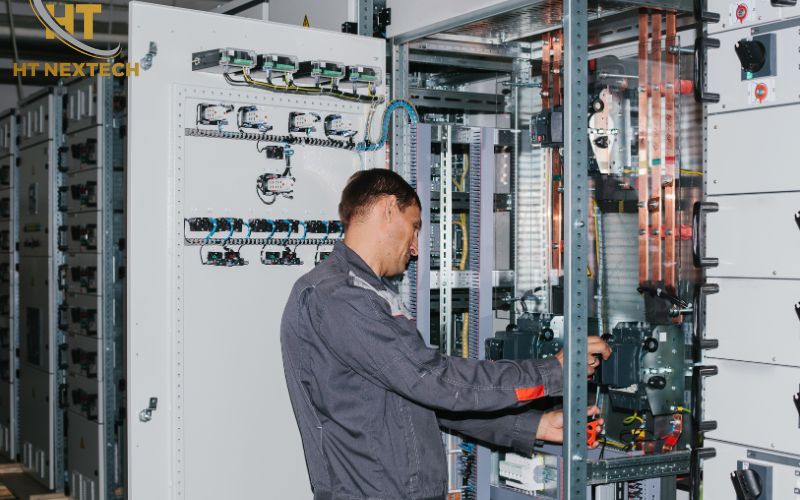

Tủ điện phân phối hạ thế

Đây là nhóm tủ có chức năng chính là phân phối điện năng đến các khu vực hoặc thiết bị.

• Tủ điện tổng MSB: Được lắp đặt sau trạm biến áp, đóng vai trò trung tâm phân phối điện cho toàn bộ hệ thống.
• Tủ điện DB: Lắp đặt sau MSB, phân phối điện đến từng khu vực hoặc nhóm thiết bị.
• Tủ điện ATS: Tự động chuyển nguồn khi mất điện, đảm bảo cấp điện liên tục.
• Tủ bù công suất: Giúp cải thiện hệ số công suất, giảm tổn thất điện năng.

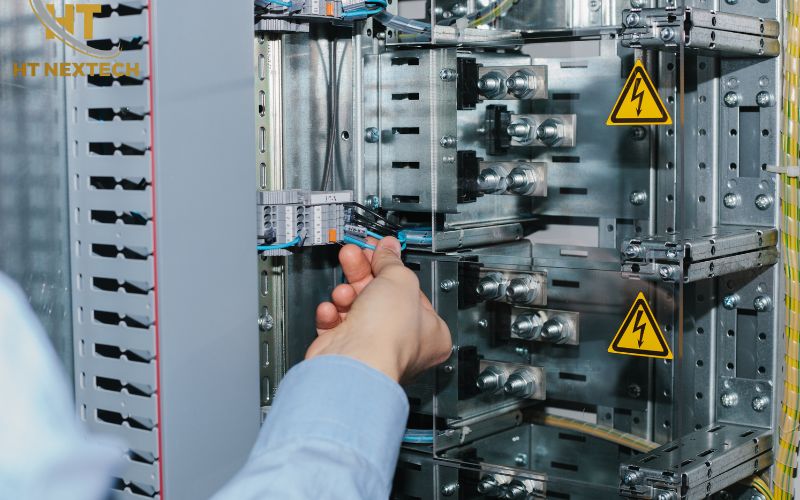

Tủ điện điều khiển hạ thế

Bên cạnh phân phối điện, hệ thống còn cần các tủ điều khiển để vận hành thiết bị.

• Tủ điều khiển chiếu sáng: Ứng dụng trong hệ thống chiếu sáng công cộng hoặc tòa nhà
• Tủ điều khiển động cơ (MCC): Dùng để khởi động, điều chỉnh tốc độ và chiều quay động cơ

Tủ điện động lực

Loại tủ này thường được sử dụng trong nhà máy, xưởng sản xuất, nơi có nhiều động cơ và thiết bị tiêu thụ điện lớn. Việc thiết kế tủ động lực đòi hỏi tính toán kỹ lưỡng về tải và khả năng chịu dòng.

Các tiêu chuẩn thiết kế tủ điện hạ thế quan trọng

Để đảm bảo hệ thống vận hành hiệu quả, việc thiết kế cần tuân theo các tiêu chuẩn kỹ thuật nghiêm ngặt. Đây là phần cốt lõi trong tiêu chuẩn thiết kế lắp đặt tủ điện hạ thế.

Về thiết kế, tủ cần đảm bảo:

• Bố trí thiết bị khoa học, dễ vận hành và bảo trì
• Tính toán dòng điện và công suất phù hợp với tải
• Đảm bảo khả năng tản nhiệt và thông gió
• Có hệ thống bảo vệ như CB, relay, chống quá tải

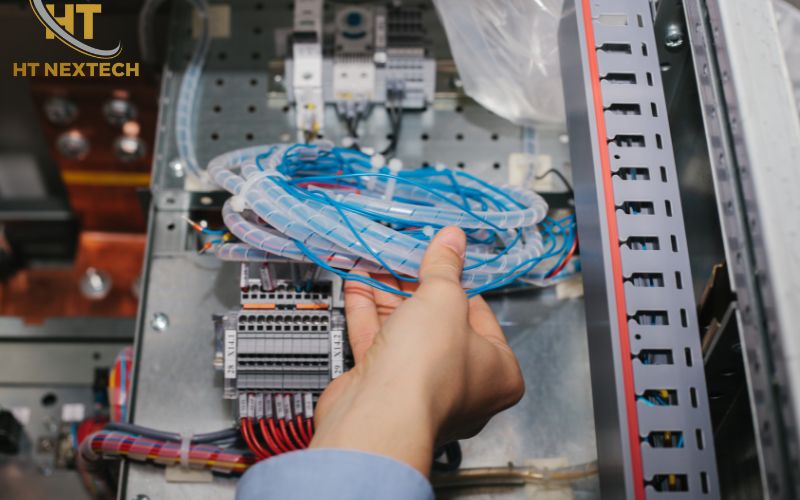

Các tiêu chuẩn lắp đặt tủ điện hạ thế

Sau khi thiết kế đạt chuẩn, quá trình lắp đặt cũng cần tuân thủ nghiêm ngặt để đảm bảo hiệu quả vận hành.

Vị trí lắp đặt cần đảm bảo khô ráo, thông thoáng và thuận tiện cho việc vận hành. Tủ không nên đặt ở nơi có độ ẩm cao hoặc gần nguồn nhiệt.

Khoảng cách giữa các tủ và khoảng cách với tường cần đủ để thao tác và bảo trì. Đồng thời, hệ thống tiếp địa phải được thi công đúng kỹ thuật để đảm bảo an toàn.

Ngoài ra, dây dẫn bên trong tủ cần được bố trí gọn gàng, có đánh dấu rõ ràng để dễ kiểm tra và sửa chữa. Đây là yếu tố thường bị xem nhẹ nhưng lại rất quan trọng.

Những lỗi thường gặp khi thiết kế và lắp đặt tủ điện

Dù đã có tiêu chuẩn rõ ràng, nhưng trên thực tế vẫn tồn tại nhiều sai sót trong quá trình thi công.

• Thiết kế không tính toán đúng tải, dẫn đến quá tải khi vận hành
• Bố trí thiết bị trong tủ thiếu khoa học, khó bảo trì
• Không đảm bảo hệ thống tản nhiệt
• Lắp đặt tủ ở vị trí ẩm ướt, không phù hợp môi trường
• Bỏ qua tiêu chuẩn nối đất hoặc thực hiện không đúng kỹ thuật
• Sử dụng vật liệu kém chất lượng để giảm chi phí

HT NEXTECH – Đơn vị chuyên cung cấp tủ điện hạ thế uy tín

HT NEXTECH là đơn vị chuyên thiết kế, sản xuất và lắp đặt tủ điện theo yêu cầu, đáp ứng đầy đủ tiêu chuẩn kỹ thuật hiện hành. Với đội ngũ kỹ sư giàu kinh nghiệm và quy trình làm việc chuyên nghiệp, HT NEXTECH cam kết mang đến giải pháp tối ưu, an toàn và phù hợp với từng công trình.

Việc tuân thủ tiêu chuẩn thiết kế lắp đặt tủ điện hạ thế không chỉ giúp hệ thống điện vận hành ổn định mà còn đảm bảo an toàn lâu dài cho người sử dụng và thiết bị.

Đầu tư đúng từ khâu thiết kế đến thi công sẽ giúp bạn tránh được nhiều rủi ro và chi phí phát sinh về sau. Nếu bạn đang triển khai dự án, hãy luôn ưu tiên tiêu chuẩn kỹ thuật thay vì chỉ tập trung vào chi phí ban đầu.
