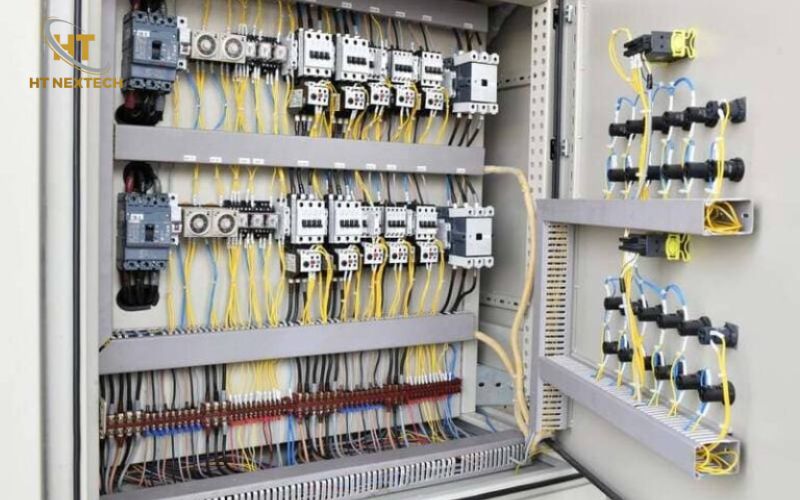

Thiết kế tủ điện công nghiệp: Tiêu chuẩn và quy trình 9 bước

Thiết kế tủ điện công nghiệp là quá trình tính toán phụ tải, lựa chọn thiết bị và xây dựng sơ đồ điện cho hệ thống phân phối hoặc điều khiển. Một bản thiết kế đúng kỹ thuật phải đáp ứng yêu cầu vận hành, bảo vệ điện và điều kiện lắp đặt thực tế. Nếu chọn sai thiết bị đóng cắt hoặc tiết diện dây dẫn, tủ có thể phát nóng, tác động bảo vệ không đúng hoặc gián đoạn sản xuất. Bài viết dưới đây tổng hợp các tiêu chuẩn quan trọng và quy trình thiết kế, lắp ráp, nghiệm thu tủ điện công nghiệp.

Tiêu chuẩn thiết kế tủ điện công nghiệp

Thiết kế tủ điện công nghiệp cần căn cứ vào loại tủ, điện áp sử dụng và môi trường lắp đặt. Các tiêu chuẩn liên quan quy định yêu cầu về kết cấu, thiết bị, khả năng bảo vệ và phương pháp kiểm tra.

Tiêu chuẩn quốc tế

Đối với tủ điện hạ áp, những tiêu chuẩn thường được xem xét gồm:

• IEC 61439-1: Quy định các yêu cầu chung và phương pháp kiểm chứng đối với tổ hợp thiết bị đóng cắt, điều khiển hạ áp.
• IEC 61439-2: Áp dụng cho tổ hợp thiết bị đóng cắt và điều khiển điện lực hạ áp.
• IEC 60529: Quy định hệ thống mã IP, dùng để phân loại mức bảo vệ của vỏ trước bụi và nước.
• IEC 60947: Là bộ tiêu chuẩn liên quan đến thiết bị đóng cắt và điều khiển hạ áp, gồm nhiều phần cho từng nhóm thiết bị.

Tiêu chuẩn trong nước

Tại Việt Nam, hồ sơ thiết kế cần xem xét các TCVN và quy chuẩn kỹ thuật hiện hành phù hợp với công trình.

Ví dụ, TCVN 13724-1:2023 và TCVN 13724-2:2023 tương ứng với các yêu cầu của IEC 61439-1 và IEC 61439-2.

Ngoài tiêu chuẩn sản phẩm, công trình còn phải đáp ứng những yêu cầu liên quan đến lắp đặt điện, nối đất và phòng cháy chữa cháy theo phạm vi áp dụng. Kỹ sư cần xác định phiên bản tiêu chuẩn được viện dẫn trong hồ sơ dự án trước khi triển khai.

Yêu cầu an toàn

An toàn điện phải được tính toán từ giai đoạn thiết kế, không chỉ kiểm tra sau khi lắp ráp. Thiết bị bảo vệ cần có khả năng cắt phù hợp với dòng ngắn mạch dự kiến. Hệ thống cũng phải có biện pháp bảo vệ chống điện giật và nối đất bảo vệ. Các phần mang điện cần được che chắn để hạn chế tiếp xúc ngoài ý muốn. Với tủ có nhiều ngăn, yêu cầu phân khoang phải được xác định theo chức năng và thiết kế.

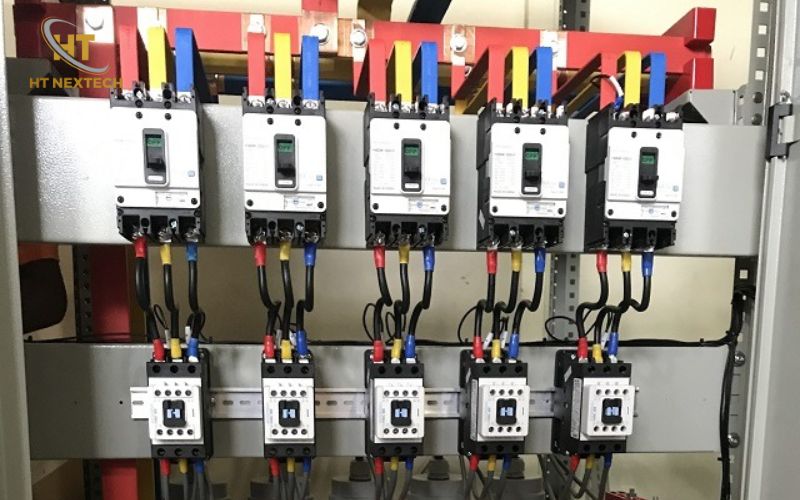

Yêu cầu về dây dẫn và thiết bị

Dây dẫn, thanh cái và thiết bị đóng cắt phải phù hợp với dòng điện làm việc. Việc lựa chọn còn phụ thuộc nhiệt độ, cách lắp đặt và điều kiện tản nhiệt.

Kỹ sư cần kiểm tra khả năng chịu ngắn mạch, sụt áp và sự phối hợp giữa các thiết bị bảo vệ. Đối với mạch điều khiển, dây tín hiệu cần được bố trí để hạn chế ảnh hưởng từ mạch động lực. Các đầu dây phải có ký hiệu phục vụ đấu nối và bảo trì.

Yêu cầu vỏ tủ

Vỏ tủ phải đáp ứng kích thước lắp đặt, khả năng tản nhiệt và điều kiện môi trường. Tủ đặt ngoài trời cần xem xét nước mưa, bụi, bức xạ mặt trời và nguy cơ ăn mòn. Trong khi đó, tủ đặt trong phòng điện cần chú trọng thông gió và không gian bảo trì. Cấp IP phải được lựa chọn theo vị trí lắp đặt. Cấp IP không đồng nghĩa với khả năng chịu va đập hoặc chống ăn mòn.

Quy trình thiết kế tủ điện công nghiệp

Quy trình thiết kế tủ điện công nghiệp gồm các công việc từ tính toán ban đầu đến bàn giao vận hành. Chín bước dưới đây giúp xác định rõ yêu cầu kỹ thuật và nội dung kiểm tra tại từng giai đoạn.

Bước 1: Tính toán kỹ thuật và lựa chọn thiết bị

Trước tiên, kỹ sư cần xác định điện áp, công suất phụ tải và chế độ vận hành. Từ dữ liệu này, tiến hành lựa chọn ACB, MCCB, MCB, contactor, relay hoặc biến tần theo chức năng. PLC chỉ được bổ sung khi hệ thống cần điều khiển logic tương ứng. Tiết diện dây dẫn và thanh cái phải đáp ứng dòng tải, điều kiện nhiệt và khả năng chịu ngắn mạch.

Ví dụ, tủ điều khiển động cơ cần xem xét dòng khởi động và phương pháp khởi động. Nếu chỉ tính theo công suất định mức, thiết bị bảo vệ có thể được lựa chọn không phù hợp.

Bước 2: Thiết kế sơ đồ trong và ngoài tủ điện

Sơ đồ nguyên lý thể hiện mối liên hệ điện giữa nguồn, thiết bị bảo vệ và phụ tải. Mạch động lực và mạch điều khiển cần có ký hiệu rõ ràng. Bản vẽ bố trí thiết bị xác định vị trí lắp đặt thực tế trong tủ. Khoảng cách giữa các thiết bị phải đáp ứng yêu cầu tản nhiệt, đấu nối và bảo trì.

Ngoài ra, cần lập sơ đồ đấu dây, danh mục thiết bị và bản vẽ đầu nối khi cần thiết. Nếu dự kiến mở rộng hệ thống, nên xem xét không gian dự phòng ngay từ bước thiết kế.

Bước 3: Lựa chọn vỏ tủ điện

Kích thước vỏ tủ phụ thuộc số lượng thiết bị, thanh cái và không gian đi dây. Tủ có thể được thiết kế dạng đứng, treo tường, lắp nổi hoặc âm tường tùy ứng dụng. Vật liệu thường được xem xét gồm thép sơn tĩnh điện và thép không gỉ.

Kỹ sư cần lựa chọn cấp IP theo môi trường sử dụng. Với tủ phân phối, yêu cầu phân khoang bên trong cũng cần được xác định nếu dự án có quy định. Đặc biệt, phải chừa không gian cho thao tác đóng cắt, thay thế thiết bị và bảo trì.

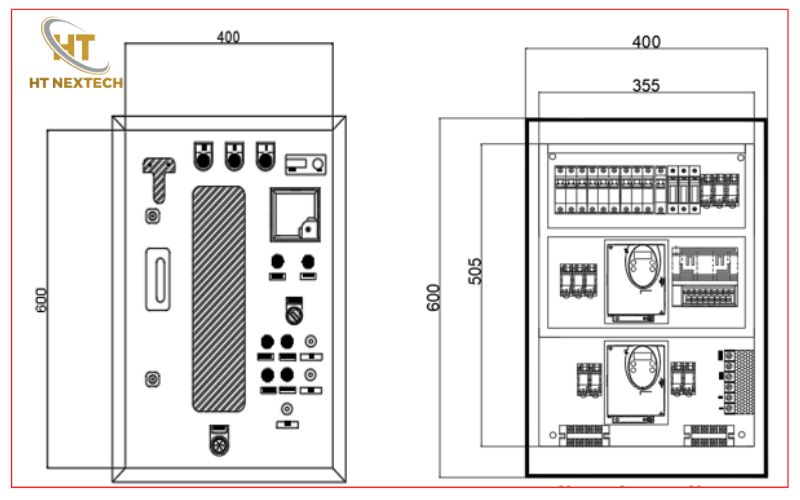

Bước 4: Lắp ráp thiết bị theo bản vẽ

Các thiết bị được gá lắp lên tấm lắp hoặc hệ khung bên trong tủ. Vị trí ACB, MCCB, contactor, biến tần và cầu đấu phải tuân theo bản vẽ bố trí. Cần kiểm tra hướng lắp đặt và khoảng cách theo hướng dẫn của nhà sản xuất. Nút nhấn, đèn báo và đồng hồ đo thường được bố trí tại vị trí người vận hành dễ quan sát.

Không có quy định chung bắt buộc aptomat tổng phải nằm ở góc trái hoặc cầu đấu phải đặt dưới cùng. Vị trí cụ thể phụ thuộc thiết kế và yêu cầu bảo trì.

Bước 5: Gia công và lắp đặt thanh cái

Thanh cái được sử dụng để phân phối điện trong nhiều cấu hình tủ, đặc biệt với hệ thống có dòng tải lớn. Vật liệu, tiết diện và hình dạng thanh cái phải được xác định bằng tính toán. Không có ngưỡng chung bắt buộc mọi tủ từ 100A đều phải dùng thanh cái.

Quá trình gia công có thể gồm cắt, đột lỗ, uốn và xử lý bề mặt theo thiết kế. Khi lắp đặt, cần kiểm tra khoảng cách cách điện, giá đỡ và lực siết liên kết. Các phần mang điện phải được che chắn phù hợp.

Bước 6: Đấu nối dây điện

Dây dẫn được cắt, bấm đầu cốt và đấu nối theo sơ đồ đã phê duyệt. Mỗi dây cần có ký hiệu nhận diện để kỹ thuật viên truy xuất khi kiểm tra. Màu dây và ký hiệu pha phải tuân theo quy định áp dụng. Mạch động lực và mạch tín hiệu nên được phân tuyến phù hợp để hạn chế nhiễu điện từ. Khoảng cách hoặc phương pháp che chắn phụ thuộc loại tín hiệu và thiết bị.

Đầu nối phải được siết theo thông số của nhà sản xuất. Mối nối lỏng có thể làm tăng điện trở tiếp xúc và gây phát nóng khi mang tải.

Bước 7: Kiểm tra toàn diện sau lắp ráp

Trước khi cấp điện, cần đối chiếu tủ thực tế với hồ sơ thiết kế. Kỹ thuật viên kiểm tra mã thiết bị, vị trí lắp đặt, nhãn dây và các mối nối. Đồng thời, cần loại bỏ mạt kim loại hoặc vật lạ còn trong tủ. Các vị trí nối đất bảo vệ phải được kiểm tra tính liên tục. Nếu phát hiện sai khác, cần xử lý trước khi chuyển sang thử nghiệm.

Bước 8: Chạy thử và nghiệm thu

Giai đoạn này xác nhận tủ đáp ứng các yêu cầu kỹ thuật trước khi đưa vào sử dụng. Nội dung kiểm tra có thể gồm ngoại quan, tính liên tục của mạch bảo vệ và điện trở cách điện. Phương pháp thử phải phù hợp với thiết bị điện tử có trong tủ. Sau đó, tiến hành kiểm tra chức năng đóng cắt, liên động và điều khiển. Việc chạy thử có tải chỉ thực hiện khi điều kiện hệ thống cho phép. Đối với tổ hợp thuộc phạm vi IEC 61439, cần có hồ sơ kiểm chứng thiết kế và kiểm tra thường quy theo yêu cầu áp dụng.

Bước 9: Bàn giao và vận hành thực tế

Sau nghiệm thu, tủ được bàn giao cùng bản vẽ hoàn công và tài liệu kỹ thuật. Hồ sơ nên gồm sơ đồ điện, danh mục thiết bị, hướng dẫn vận hành và kết quả thử nghiệm. Tại công trình, tủ phải được cố định và đấu nối theo phương án lắp đặt. Khu vực thao tác cần có khoảng không phù hợp và biển cảnh báo cần thiết. Đơn vị vận hành cần được hướng dẫn quy trình đóng cắt, xử lý cảnh báo và cô lập nguồn trước bảo trì.

Những lưu ý khi thiết kế tủ điện công nghiệp

Ngoài việc tuân thủ quy trình, kỹ sư cần kiểm soát những vấn đề ảnh hưởng trực tiếp đến khả năng vận hành.

• Dự phòng công suất hợp lý: Xác định nhu cầu mở rộng thực tế để lựa chọn thiết bị và không gian tủ, tránh đầu tư dư thừa.
• Kiểm soát nhiệt độ: Tính đến nhiệt phát sinh từ biến tần, nguồn và thiết bị đóng cắt để lựa chọn phương án thông gió.
• Phối hợp bảo vệ: Kiểm tra đặc tính tác động của thiết bị bảo vệ để hạn chế việc ngắt điện ngoài phạm vi sự cố.
• Thuận tiện bảo trì: Bố trí nhãn, cầu đấu và khoảng trống thao tác để kỹ thuật viên dễ xác định mạch cần kiểm tra.

Thiết kế tủ điện công nghiệp cần kết hợp tính toán phụ tải, lựa chọn thiết bị và kiểm chứng an toàn điện. Tiêu chuẩn IEC 61439 cùng các yêu cầu kỹ thuật liên quan là cơ sở quan trọng cho nhiều loại tủ hạ áp. Một quy trình đầy đủ phải kiểm soát từ sơ đồ điện, lắp ráp đến chạy thử và bàn giao. Điều này giúp chủ đầu tư có cơ sở nghiệm thu, còn kỹ thuật viên có tài liệu để vận hành và bảo trì hệ thống.
