Thiết kế sàn Solar dạng lưới: Quy cách và tiêu chí lựa chọn

Thiết kế sàn Solar dạng lưới cần dựa trên mặt bằng pin, kết cấu mái, tải trọng sử dụng và tuyến bảo trì thực tế. Một hệ walkway phù hợp tạo lối tiếp cận cho kỹ thuật viên khi kiểm tra, vệ sinh và bảo trì hệ thống điện mặt trời. Với công trình rooftop, việc xác định đúng kích thước, vật liệu và hệ liên kết còn giúp hạn chế phải cắt chỉnh sản phẩm khi lắp đặt.

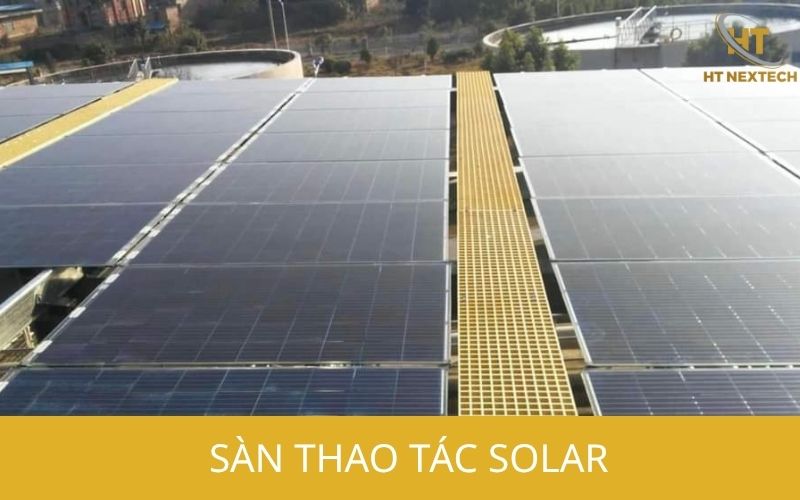

Sàn thao tác Solar là gì?

Sàn thao tác Solar là hệ sàn được bố trí trên mái. Sản phẩm tạo tuyến di chuyển cho kỹ thuật viên tiếp cận các dãy module và thiết bị cần kiểm tra. Dạng lưới có các khoảng hở trên bề mặt, nhờ đó nước có thể đi qua thay vì tích tụ hoàn toàn trên lối đi.

Sàn Solar thường được lắp thành từng đoạn và liên kết với hệ đỡ theo thiết kế công trình. Tùy cấu hình, sản phẩm có thể kết hợp phụ kiện nối, kẹp hoặc chi tiết cố định phù hợp. Phương án liên kết phải dựa trên kết cấu mái thực tế. Không nên mặc định một kiểu liên kết có thể sử dụng cho mọi loại mái tôn.

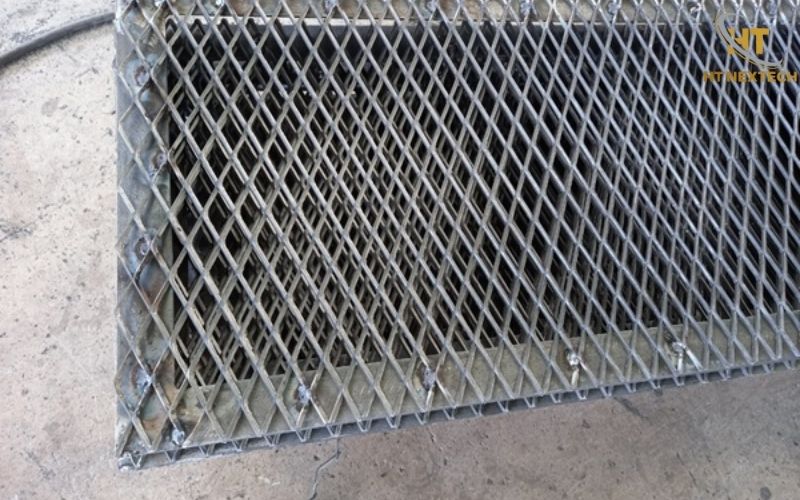

Cấu tạo của sàn thao tác Solar dạng lưới

Khi thiết kế sàn Solar dạng lưới, cần xem xét toàn bộ hệ thống thay vì chỉ riêng tấm sàn. Khả năng làm việc phụ thuộc vào mặt sàn, tiết diện và hệ đỡ. Các điểm liên kết cũng ảnh hưởng đến cấu hình lắp đặt.

Mỗi bộ phận đảm nhận một chức năng riêng:

• Mặt sàn dạng lưới: Tạo bề mặt đặt chân. Các khoảng hở hỗ trợ thoát nước khi sử dụng ngoài trời.
• Gân hoặc tiết diện chịu lực: Giúp tăng độ cứng cho tấm theo cấu hình thiết kế.
• Bề mặt tạo độ bám: Hỗ trợ tăng ma sát giữa giày và mặt sàn khi di chuyển.
• Phụ kiện liên kết: Kết nối các đoạn walkway theo phương án lắp đặt của công trình.
• Hệ đỡ: Tiếp nhận tải trọng từ sàn và người sử dụng. Tải từ dụng cụ bảo trì cũng cần được tính đến.

Thông số và quy cách của sàn thao tác dạng lưới

Thông số sàn Solar có thể khác nhau giữa từng nhà sản xuất và dự án. Vì vậy, các kích thước dưới đây chỉ mang tính tham khảo. Đây không phải quy cách bắt buộc cho mọi hệ thống.

Khi đặt hàng, chủ đầu tư cần đối chiếu với bản vẽ của công trình. Yêu cầu về tải trọng cũng cần được xem xét trước khi lựa chọn.

Một số quy cách có thể tham khảo gồm:

• Chiều rộng (W): 210 mm, 240 mm, 300 mm, 340 mm.
• Chiều dài (L): 1.000 mm, 1.500 mm, 2.000 mm, 3.000 mm, 4.000 mm.
• Độ dày vật liệu (t): 1,2 mm, 1,5 mm, 2,0 mm.
• Quy cách tham khảo: 3.000(L) × 240(W) × 45(H) × 1,2 mm.
• Vật liệu: Có thể sử dụng thép mạ hoặc thép mạ kẽm nhúng nóng tùy yêu cầu.
• Bề mặt: Dạng lưới, đột lỗ hoặc tạo gân theo thiết kế.
• Liên kết: Phụ kiện được lựa chọn theo hệ đỡ và vị trí lắp đặt.

Ứng dụng của sàn Solar dạng lưới

Sàn Solar dạng lưới được sử dụng tại nhiều công trình điện mặt trời. Sản phẩm cũng phù hợp với khu vực có thiết bị kỹ thuật cần kiểm tra trên mái.

Tùy mặt bằng, hệ sàn có thể được bố trí thành tuyến chính hoặc các nhánh. Các tuyến này giúp tiếp cận từng khu vực kỹ thuật theo thiết kế.

• Nhà xưởng lắp điện mặt trời: Tạo lối đi giữa các dãy pin. Kỹ thuật viên thuận tiện hơn khi kiểm tra, vệ sinh và bảo trì module.
• Kho hàng, trung tâm logistics: Kết nối điểm lên mái với các khu vực solar cần kiểm tra.
• Tòa nhà thương mại: Tạo tuyến tiếp cận hệ thống điện mặt trời và các vị trí kỹ thuật trên mái.
• Trang trại điện mặt trời: Hỗ trợ nhân viên tiếp cận từng cụm thiết bị theo tuyến đã bố trí.
• Khu vực thiết bị trên mái: Có thể tạo lối tiếp cận HVAC và các thiết bị kỹ thuật khác. Phương án sàn cần phù hợp với tải trọng và mục đích sử dụng.

HT NEXTECH thiết kế sàn Solar dạng lưới

HT NEXTECH triển khai sàn Solar dạng lưới theo yêu cầu của từng dự án. Thông số sản phẩm được xác định dựa trên hồ sơ do khách hàng cung cấp.

Thiết kế theo bản vẽ và thông số dự án

Khách hàng có thể cung cấp bản vẽ mặt bằng và kích thước mong muốn. Vật liệu, độ dày và khối lượng cũng cần được xác định.

Với dự án đã có sơ đồ module, bản vẽ là dữ liệu quan trọng. Thông tin này giúp xác định tuyến walkway và phân chia các đoạn sàn.

Quản lý quy cách khi sản xuất số lượng lớn

Với đơn hàng lớn, quy cách nên được thống kê theo từng mã sản phẩm. Mỗi mã có thể thể hiện kích thước, độ dày và số lượng tương ứng.

Cách quản lý này giúp hạn chế nhầm lẫn trong quá trình sản xuất. Việc kiểm tra số lượng khi giao hàng cũng thuận tiện hơn. Đội thi công có thể xác định đúng đoạn sàn cho từng khu vực.

Báo giá theo cấu hình sản phẩm

Giá sản phẩm cần được xác định theo cấu hình thực tế. Không nên chỉ so sánh dựa trên đơn giá theo mét.

Hai loại walkway cùng chiều dài vẫn có thể có mức giá khác nhau. Nguyên nhân đến từ sự khác biệt về độ dày, vật liệu và quy cách gia công.

Khách hàng nên cung cấp đầy đủ thông số trước khi yêu cầu báo giá. Đây là cơ sở để xác định sản phẩm và chi phí phù hợp với dự án.
