So sánh tủ điện điều khiển và tủ điện phân phối

So sánh tủ điện điều khiển và tủ điện phân phối giúp chủ đầu tư, kỹ sư và nhà thầu xác định đúng loại tủ cho từng hệ thống. Hai loại tủ có thể cùng chứa thiết bị đóng cắt, nhưng mục đích thiết kế lại khác nhau. Tủ phân phối tập trung vào việc nhận và phân phối điện đến các nhánh tải. Tủ điều khiển tập trung vào việc tạo tín hiệu và điều khiển thiết bị theo một trình tự xác định. Sự khác biệt này kéo theo thay đổi về thiết bị, sơ đồ mạch, cách bố trí và phương án vận hành. Vì vậy, không nên chọn tủ chỉ dựa vào kích thước hoặc tên gọi.

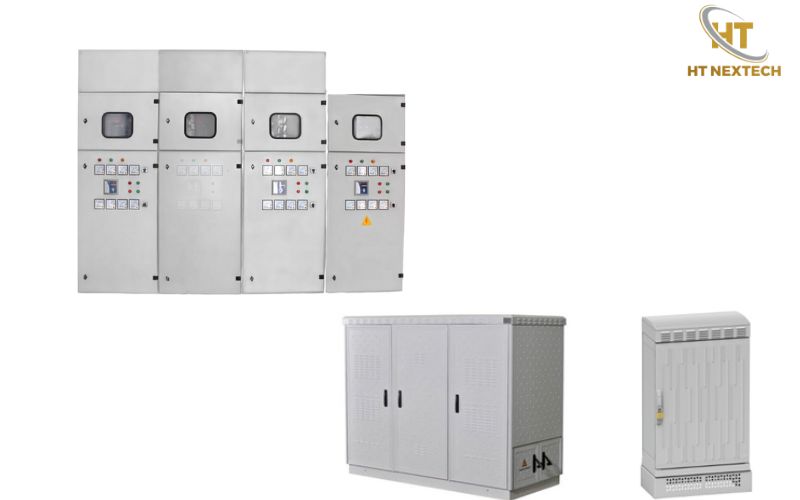

Tìm hiểu tủ điện phân phối là gì?

Trong một hệ thống lớn, tủ có thể nhận nguồn từ máy biến áp hoặc nguồn cấp chính. Sau đó, điện được phân phối đến các tủ nhánh, máy móc hoặc khu vực sử dụng điện. Thiết bị bên trong thường tập trung vào đóng cắt và bảo vệ. Tùy cấp điện áp và công suất, cấu hình có thể sử dụng MCB, MCCB, ACB, cầu chì và các thiết bị đo lường. Tủ phân phối không nhất thiết phải có PLC hay HMI. Nếu hệ thống chỉ yêu cầu đóng cắt, bảo vệ và phân phối nguồn, mạch điều khiển có thể khá đơn giản.

Tủ phân phối tổng MSB

MSB là tủ phân phối chính của hệ thống điện hạ áp. Tủ thường đặt gần nguồn cấp và nhận dòng điện lớn trước khi chia thành các nhánh.

Thiết kế MSB cần quan tâm đến dòng định mức, khả năng chịu ngắn mạch và phương án phân phối. Với công trình lớn, việc tính toán phụ tải và phối hợp bảo vệ là cơ sở để lựa chọn thiết bị phù hợp.

Tủ phân phối nhánh DB

DB nhận điện từ tủ phân phối phía trước và cấp cho các nhóm tải cụ thể. Một công trình có thể có nhiều DB cho từng tầng, khu vực hoặc nhóm thiết bị. Cấu hình DB thường nhỏ hơn MSB. Tuy nhiên, thiết bị đóng cắt vẫn phải được lựa chọn theo dòng tải và đặc tính của mạch.

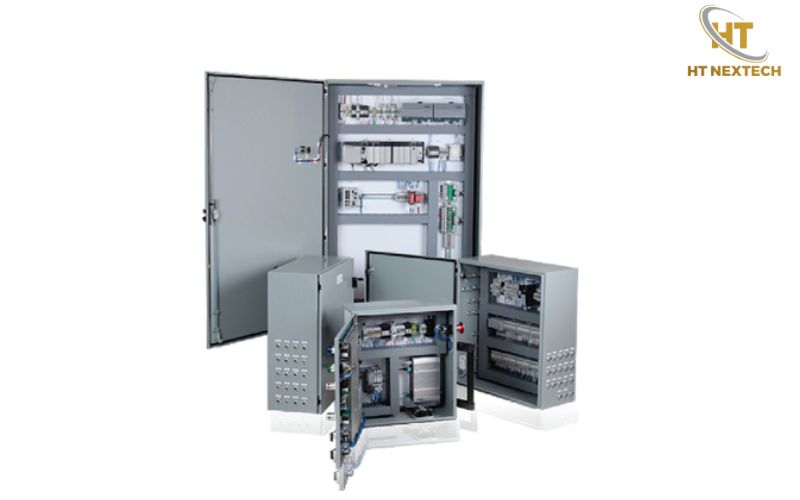

Tủ điện điều khiển là gì?

Khác với tủ phân phối, tủ điều khiển được thiết kế để xử lý lệnh và điều khiển thiết bị theo yêu cầu công nghệ. Mức độ phức tạp phụ thuộc vào số lượng tín hiệu và quy trình cần tự động hóa. Một tủ điều khiển có thể chứa PLC, relay trung gian, relay thời gian, contactor, biến tần, HMI và thiết bị đo. Không phải tủ nào cũng cần toàn bộ các thiết bị này.

Bảng so sánh tủ điện điều khiển và tủ điện phân phối

Nhìn vào chức năng cốt lõi, hai loại tủ có sự khác biệt khá rõ. Bảng dưới đây giúp người đọc xác định nhanh đặc điểm từng loại.

Khác nhau về ứng dụng thực tế

Sự khác biệt càng rõ khi đặt hai loại tủ vào từng công trình. Mục tiêu vận hành quyết định loại tủ cần sử dụng.

Tủ điện phân phối phù hợp với hệ thống nào?

Tủ phân phối phù hợp với các hệ thống cần chia nguồn thành nhiều nhánh. Ví dụ là nhà máy, tòa nhà, trung tâm thương mại hoặc khu vực sản xuất. Trong nhà máy, MSB có thể nhận nguồn tổng rồi cấp điện cho các tủ phân phối khu vực. DB tiếp tục chia điện đến các nhóm phụ tải nhỏ hơn.

Tủ điện điều khiển phù hợp với hệ thống nào?

Tủ điều khiển phù hợp với máy móc và quy trình cần kiểm soát trạng thái hoạt động. Các ứng dụng phổ biến gồm trạm bơm, xử lý nước, HVAC và dây chuyền sản xuất. Ví dụ, hệ thống HVAC có thể sử dụng bộ điều khiển để quản lý quạt, bơm và tín hiệu cảm biến. Logic điều khiển có thể thay đổi theo nhiệt độ hoặc trạng thái thiết bị.

Có thể kết hợp tủ điều khiển và tủ phân phối không?

Trong nhiều dự án, hai chức năng có thể được tích hợp trong cùng một hệ thống. Điều này phụ thuộc công suất, kiến trúc điện và yêu cầu bảo trì. Một tủ có thể vừa chứa thiết bị phân phối nguồn vừa có mạch điều khiển cho một nhóm phụ tải. Tuy nhiên, khi tích hợp, việc phân vùng thiết bị và bố trí dây dẫn cần được tính toán kỹ.

Với hệ thống lớn, tách riêng hai chức năng thường giúp việc quản lý và mở rộng dễ hơn. Tủ phân phối tập trung vào mạch lực, trong khi tủ điều khiển tập trung vào logic vận hành. Lựa chọn nào phù hợp phải dựa trên hồ sơ thiết kế. Không có một cấu hình duy nhất áp dụng cho mọi nhà máy hoặc công trình.

Nên chọn tủ điện điều khiển hay tủ điện phân phối?

Nếu mục tiêu là nhận nguồn, bảo vệ và chia điện đến các nhánh, tủ phân phối là lựa chọn phù hợp. Nếu hệ thống cần xử lý tín hiệu và điều khiển thiết bị theo điều kiện, tủ điều khiển sẽ phù hợp hơn. Với hệ thống lớn, doanh nghiệp có thể cần cả hai. Tủ phân phối đảm nhận nguồn động lực, còn tủ điều khiển xử lý quá trình vận hành.

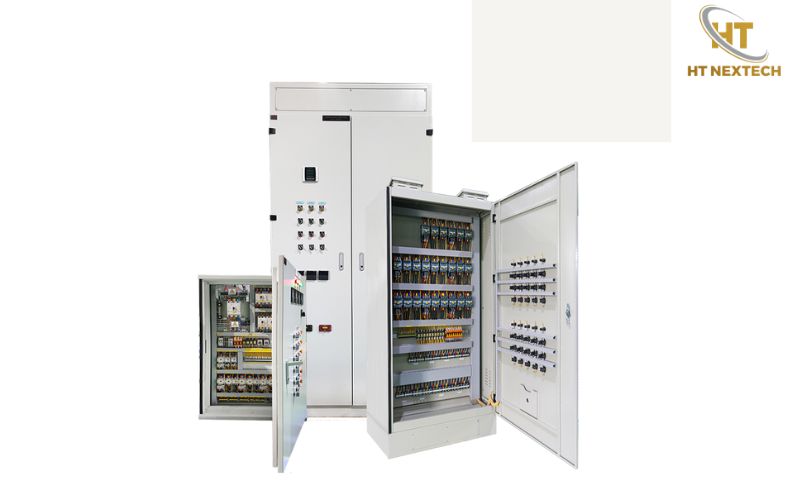

HT NEXTECH thiết kế và sản xuất tủ điện theo yêu cầu

Việc lựa chọn tủ cần gắn với sơ đồ điện và điều kiện vận hành thực tế. HT NEXTECH có thể triển khai phương án tủ dựa trên yêu cầu kỹ thuật của từng công trình.

Từ thông tin về phụ tải và thiết bị, kỹ sư có thể xác định tủ cần phục vụ phân phối, điều khiển hoặc kết hợp hai chức năng. Phương án sau đó được thể hiện trên bản vẽ để thống nhất trước khi sản xuất.

Quy trình đồng bộ từ thiết kế đến gia công và lắp ráp cũng giúp kiểm soát sự phù hợp giữa vỏ tủ, thiết bị và sơ đồ đấu nối.

So sánh tủ điện điều khiển và tủ điện phân phối cho thấy hai loại tủ khác nhau trước hết ở nhiệm vụ chính. Tủ phân phối tập trung vào nhận, đóng cắt và phân phối điện. Tủ điều khiển tập trung vào xử lý tín hiệu và điều khiển thiết bị.

HT NEXTECH có thể tư vấn, thiết kế và sản xuất tủ theo yêu cầu. Việc xác định đúng chức năng ngay từ đầu giúp doanh nghiệp xây dựng cấu hình phù hợp với hệ thống và phương án vận hành thực tế.
