Quy trình sản xuất vỏ tủ điện công nghiệp tại xưởng HT NEXTECH

Quy trình sản xuất tủ điện công nghiệp quyết định trực tiếp đến độ chính xác của vỏ tủ, khả năng bố trí thiết bị và chất lượng vận hành sau khi lắp đặt. Với mỗi dự án, HT NEXTECH bắt đầu từ yêu cầu thực tế thay vì áp dụng một mẫu tủ cố định. Kích thước, thiết bị, cấp bảo vệ, vị trí lắp đặt và phương án mở rộng đều được xem xét trước khi sản xuất.

Quy trình sản xuất vỏ tủ điện công nghiệp tại xưởng HT NEXTECH

Để tạo ra một vỏ tủ phù hợp với hệ thống điện, xưởng sản xuất cần kiểm soát đồng thời thiết kế, vật liệu và phương pháp gia công. Các bước dưới đây được triển khai theo trình tự để hạn chế sai lệch giữa bản vẽ và sản phẩm thực tế.

Tiếp nhận yêu cầu và triển khai bản vẽ thiết kế

Với tủ đặt trong nhà, yêu cầu về môi trường sẽ khác tủ lắp ngoài trời. Tủ đặt tại khu vực có bụi, hơi ẩm hoặc hóa chất cũng cần lựa chọn giải pháp vỏ và cấp bảo vệ phù hợp.

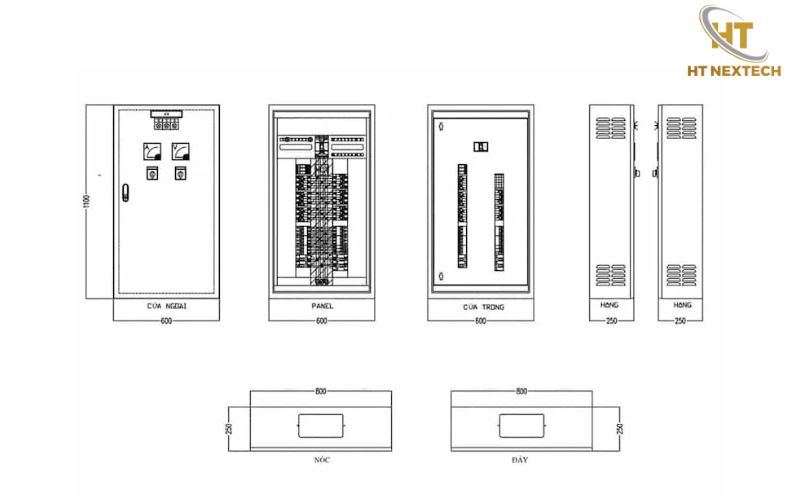

Sau khi có dữ liệu đầu vào, kỹ sư triển khai bản vẽ layout. Bản vẽ thể hiện kích thước tổng thể, vị trí thiết bị, cửa tủ, thanh cái, máng dây và các điểm đấu nối cần thiết.

Hai bên cần thống nhất bản vẽ trước khi chuyển sang sản xuất. Việc này giúp giảm nguy cơ phải sửa vỏ tủ khi thiết bị đã được gia công hoặc lắp đặt.

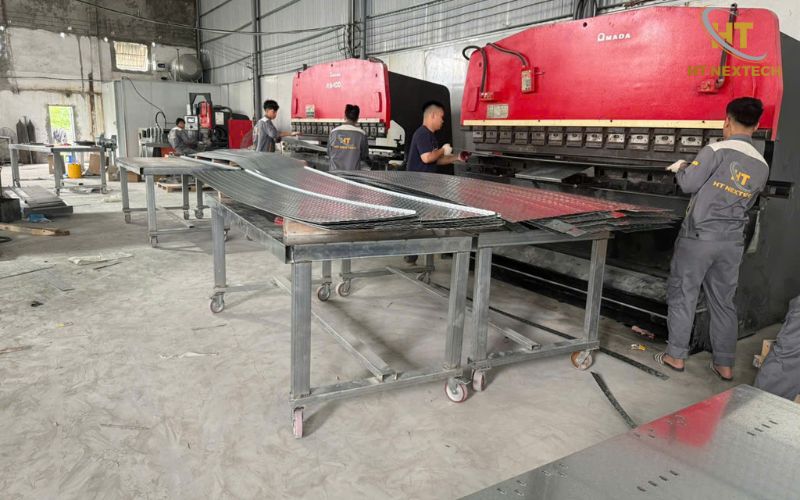

Chốt phương án và gia công cơ khí

Khi bản vẽ được phê duyệt, xưởng chuyển sang gia công các chi tiết cơ khí. Đây là công đoạn biến thiết kế thành sản phẩm có kích thước thực tế.

Vật liệu đầu vào trước hết được kiểm tra về chủng loại, độ dày và kích thước. Bề mặt tôn cũng cần được đánh giá để hạn chế cong vênh hoặc khuyết tật ảnh hưởng đến công đoạn sau.

Tiếp theo là cắt, đột hoặc laser theo dữ liệu thiết kế. Các lỗ lắp thiết bị, cửa tủ, tay khóa và vị trí liên kết cần đúng kích thước. Sai số ở bước này có thể khiến thiết bị không lắp vừa hoặc phải gia công lại chi tiết.

Sau khi cắt, tôn được chấn gấp để tạo hình. Người vận hành phải đọc đúng bản vẽ và xác định trình tự chấn. Chỉ một lần gấp sai chiều cũng có thể làm thay đổi kích thước chi tiết.

Các chi tiết sau đó được hàn, mài và kiểm tra khả năng lắp ghép. Với đơn hàng có số lượng lớn, sản xuất mẫu trước là phương án hữu ích để phát hiện lỗi hình học trước khi triển khai hàng loạt.

Xử lý bề mặt và sơn tĩnh điện

Sau gia công cơ khí, bề mặt vỏ tủ cần được xử lý trước khi sơn. Mục tiêu của bước này là loại bỏ dầu, bụi và tạp chất có thể làm giảm độ bám của lớp phủ.

Sơn tĩnh điện được sử dụng phổ biến cho vỏ tủ kim loại nhờ khả năng tạo lớp phủ đồng đều. Bột sơn được tích điện và bám lên bề mặt kim loại, sau đó được gia nhiệt để tạo thành màng sơn.

Nhiệt độ và thời gian sấy phải phù hợp với loại bột sơn sử dụng. Nếu quá trình đóng rắn không đạt yêu cầu, lớp phủ có thể ảnh hưởng đến độ bám và tính đồng nhất của bề mặt.

Với tủ sử dụng ngoài trời hoặc tại môi trường có tác nhân ăn mòn, việc lựa chọn hệ xử lý bề mặt và sơn cần dựa trên điều kiện thực tế. Không nên chỉ lựa chọn màu sơn theo yếu tố thẩm mỹ.

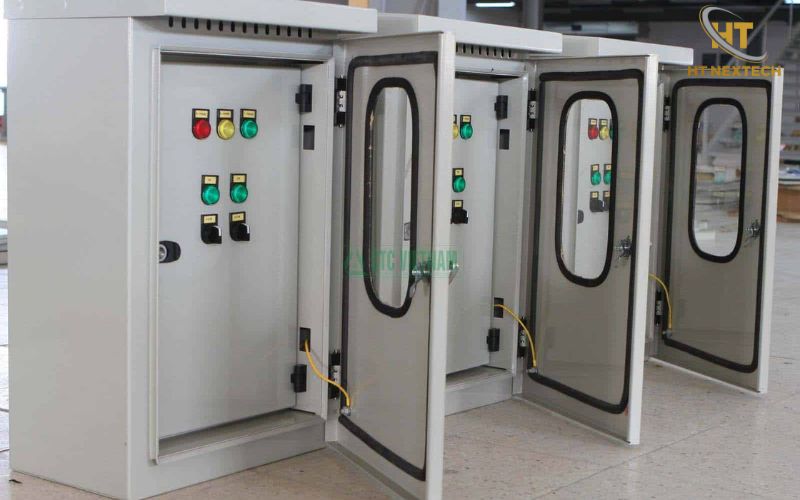

Lắp ráp hoàn thiện phần cơ khí

Sau khi sơn, các chi tiết được đưa về khu vực lắp ráp. Công nhân đối chiếu sản phẩm với bản vẽ để lắp khung, cánh, bản lề, khóa và các bộ phận liên kết.

Khoảng hở giữa cánh và khung cần được kiểm tra để bảo đảm cửa đóng mở đúng. Các vị trí liên kết cũng phải được kiểm tra trước khi chuyển sang công đoạn điện.

Ở giai đoạn này, việc đối chiếu kích thước thực tế với bản vẽ giúp phát hiện sớm các sai lệch. Điều đó đặc biệt quan trọng với tủ có nhiều khoang hoặc cấu trúc ghép nối.

Lắp đặt thiết bị và đấu nối điện

Khi phần cơ khí hoàn thiện, tủ được chuyển sang công đoạn lắp thiết bị điện. Các thiết bị như ACB, MCCB, contactor, relay, biến tần, PLC hoặc thiết bị đo được bố trí theo sơ đồ và layout đã duyệt.

Máng cáp và thanh đỡ được bố trí trước khi đi dây. Tuyến dây cần được phân loại hợp lý để giảm nguy cơ nhầm lẫn khi đấu nối và thuận lợi cho công tác bảo trì.

Kỹ thuật viên thực hiện đấu dây theo sơ đồ nguyên lý và sơ đồ terminal. Mỗi đầu dây cần được đánh số phù hợp để đối chiếu nhanh trong quá trình kiểm tra hoặc sửa chữa.

Với tủ điều khiển, việc kiểm tra logic giữa tín hiệu vào, tín hiệu ra và thiết bị chấp hành cũng rất quan trọng. Một lỗi đấu dây nhỏ có thể khiến thiết bị hoạt động sai khi đưa vào hệ thống thực tế.

Kiểm tra, thử nghiệm và bàn giao

Với tủ điện hạ áp thuộc phạm vi áp dụng, IEC 61439 là bộ tiêu chuẩn quan trọng để tham chiếu về yêu cầu thiết kế và kiểm tra hệ thống tủ. Tuy nhiên, phương pháp thử cụ thể cần căn cứ cấu hình và tiêu chuẩn được quy định trong hồ sơ dự án.

Các bước kiểm tra có thể bao gồm đối chiếu ngoại quan, kiểm tra kích thước, kiểm tra đấu nối, kiểm tra cách điện và thử chức năng. Với tủ điều khiển, kỹ thuật viên có thể mô phỏng tín hiệu để xác nhận trình tự vận hành.

Sau khi hoàn tất, hồ sơ kỹ thuật, bản vẽ hoàn công và tài liệu liên quan được tổng hợp theo phạm vi bàn giao. Điều này giúp đội vận hành có cơ sở tra cứu khi bảo trì hoặc mở rộng hệ thống.

HT NEXTECH – đơn vị sản xuất vỏ tủ điện theo yêu cầu

HT NEXTECH triển khai sản xuất vỏ tủ dựa trên hồ sơ kỹ thuật và nhu cầu thực tế của từng dự án. Cách tiếp cận này phù hợp với công trình có kích thước, thiết bị hoặc phương án lắp đặt không theo cấu hình tiêu chuẩn.

Khách hàng có thể trao đổi về kích thước, vật liệu, kết cấu, bố trí thiết bị và điều kiện lắp đặt ngay từ giai đoạn thiết kế. Kỹ sư từ đó xây dựng phương án phù hợp trước khi chuyển bản vẽ sang gia công.

Điểm quan trọng là sản phẩm cần được kiểm soát xuyên suốt từ bản vẽ đến thành phẩm. Khi các bộ phận cơ khí và điện cùng bám theo một hồ sơ kỹ thuật thống nhất, nguy cơ sai lệch giữa vỏ tủ và thiết bị bên trong sẽ giảm đáng kể.

Kết luận

Quy trình sản xuất tủ điện công nghiệp gồm nhiều công đoạn liên kết chặt chẽ, từ khảo sát yêu cầu, thiết kế, gia công cơ khí đến sơn, lắp ráp, đấu nối và kiểm tra. Mỗi bước đều ảnh hưởng đến khả năng lắp đặt và vận hành của sản phẩm.

Với các dự án có yêu cầu kỹ thuật cao, khách hàng nên lựa chọn đơn vị có năng lực thiết kế và sản xuất đồng bộ. HT NEXTECH có thể tiếp nhận yêu cầu, triển khai phương án và sản xuất vỏ tủ theo hồ sơ kỹ thuật của từng công trình.
