Nguyên lý hoạt động tủ điều khiển quạt hút khói

Trong các công trình hiện đại như chung cư, trung tâm thương mại, nhà máy hay tòa nhà văn phòng, hệ thống hút khói đóng vai trò đặc biệt quan trọng khi xảy ra hỏa hoạn. Để hệ thống này vận hành chính xác và kịp thời, không thể thiếu tủ điều khiển quạt hút khói. Thiết bị này giúp tiếp nhận tín hiệu từ hệ thống báo cháy, kích hoạt quạt hút khói và hỗ trợ thoát nạn hiệu quả. Vậy nguyên lý hoạt động tủ điều khiển quạt hút khói diễn ra như thế nào? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

Tủ điều khiển quạt thoát khói là gì?

Trong hệ thống phòng cháy chữa cháy, việc loại bỏ khói và khí độc quan trọng không kém quá trình dập lửa. Đây là lý do tủ điều khiển quạt thoát khói được lắp đặt tại hầu hết các công trình hiện nay.

Tủ điều khiển quạt thoát khói hay còn gọi là tủ điện quạt hút khói PCCC, là thiết bị trung tâm dùng để điều khiển và giám sát hoạt động của các quạt hút khói trong trường hợp xảy ra cháy.

Khi nhận tín hiệu từ trung tâm báo cháy, tủ sẽ tự động kích hoạt quạt hút khói, quạt tăng áp hoặc các thiết bị liên quan nhằm loại bỏ khói, khí độc và nhiệt khỏi khu vực xảy ra sự cố.

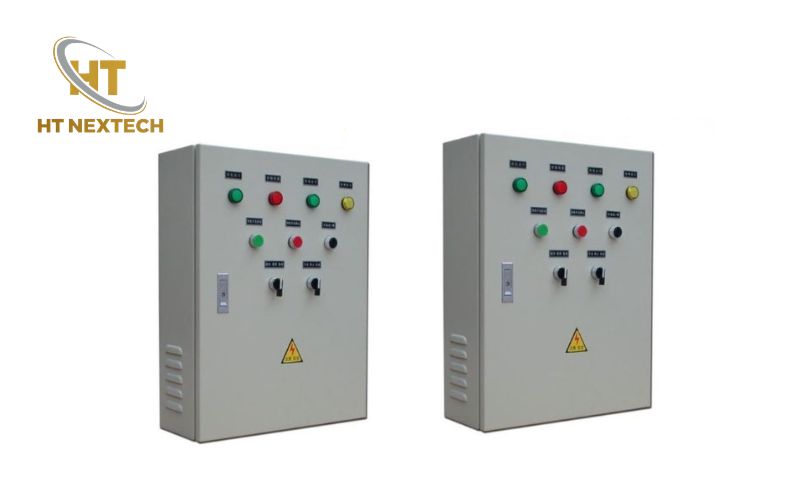

Cấu tạo tủ điều khiển quạt thoát khói

Để hiểu rõ nguyên lý hoạt động tủ điều khiển quạt hút khói, trước tiên cần nắm được các bộ phận chính bên trong tủ. Một tủ điều khiển quạt hút khói tiêu chuẩn thường bao gồm các thành phần sau:

• Bộ điều khiển trung tâm: Đây được xem là “bộ não” của toàn hệ thống. Bộ điều khiển có nhiệm vụ tiếp nhận tín hiệu từ hệ thống báo cháy, xử lý dữ liệu và đưa ra lệnh điều khiển quạt hoạt động theo chương trình đã cài đặt.
• Contactor và Relay: Các thiết bị này thực hiện chức năng đóng cắt nguồn điện cấp cho động cơ quạt. Khi nhận lệnh từ bộ điều khiển, contactor sẽ đóng mạch để quạt khởi động ngay lập tức.
• Aptomat (CB); CB giúp bảo vệ hệ thống khỏi các sự cố điện như ngắn mạch, quá tải hoặc chạm chập. Khi phát hiện bất thường, CB sẽ tự động ngắt nguồn để đảm bảo an toàn.
• Biến tần (nếu có): Một số hệ thống hiện đại được tích hợp biến tần nhằm điều chỉnh tốc độ quạt theo từng tình huống thực tế.
• Đèn báo và nút điều khiển: Các thiết bị hiển thị trạng thái hoạt động của hệ thống. Người vận hành có thể theo dõi hoặc thao tác trực tiếp khi cần thiết.

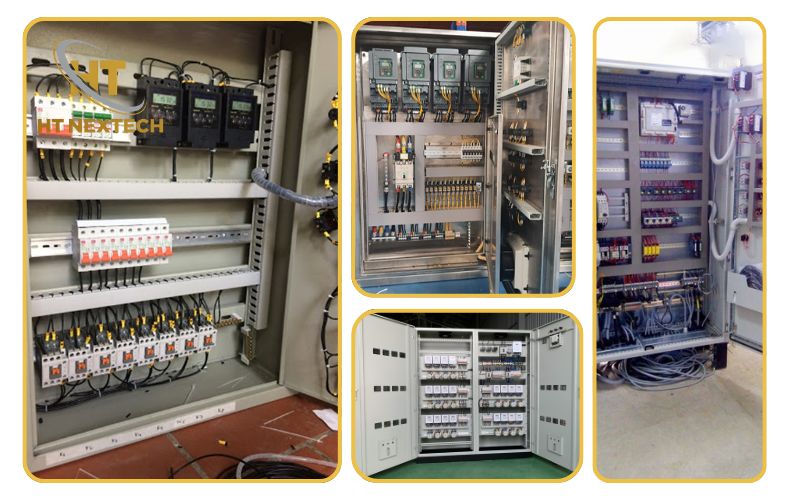

Nguyên lý hoạt động tủ điều khiển quạt hút khói

Nguyên lý hoạt động tủ điều khiển quạt hút khói được xây dựng dựa trên hai chế độ chính là tự động và thủ công.

Chế độ tự động khi xảy ra cháy

Bước 1: Phát hiện sự cố cháy

Các đầu báo khói hoặc đầu báo nhiệt sẽ liên tục giám sát môi trường. Khi phát hiện khói hoặc nhiệt độ vượt ngưỡng cho phép, hệ thống sẽ gửi tín hiệu cảnh báo.

Bước 2: Truyền tín hiệu về tủ điều khiển

Tín hiệu từ trung tâm báo cháy được truyền đến bộ điều khiển bên trong tủ điện. Bộ điều khiển sẽ nhanh chóng phân tích và xác nhận tình trạng khẩn cấp.

Bước 3: Kích hoạt quạt hút khói

Sau khi xác nhận tín hiệu cháy, bộ điều khiển sẽ kích hoạt contactor đóng mạch điện. Động cơ quạt hút khói được cấp nguồn và vận hành ngay lập tức.

Bước 4: Loại bỏ khói và khí độc

Quạt hút sẽ đưa khói ra ngoài thông qua hệ thống đường ống hoặc giếng kỹ thuật. Một số hệ thống đồng thời kích hoạt quạt tăng áp để hỗ trợ thoát hiểm.

Bước 5: Giám sát liên tục

Trong suốt quá trình hoạt động, tủ điện liên tục theo dõi trạng thái của quạt và nguồn điện. Nếu phát sinh sự cố, hệ thống sẽ gửi cảnh báo đến người quản lý.

Chế độ điều khiển thủ công

Khi nhấn nút khẩn cấp hoặc công tắc điều khiển trên tủ điện:

• Tín hiệu được gửi trực tiếp đến bộ điều khiển.
• Contactor đóng nguồn cấp cho quạt.
• Quạt hút khói vận hành ngay lập tức.
• Hệ thống tiếp tục hoạt động cho đến khi được dừng thủ công hoặc xử lý xong sự cố.

Vai trò của tủ điều khiển quạt thoát khói trong PCCC

Trong thực tế, phần lớn thiệt hại về người khi xảy ra cháy đến từ khói độc thay vì ngọn lửa trực tiếp. Vì vậy, tủ điều khiển quạt hút khói giữ vai trò vô cùng quan trọng.

• Hỗ trợ thoát nạn an toàn: Hệ thống hút khói giúp giảm mật độ khói trong khu vực xảy ra cháy. Người bên trong công trình có thể quan sát rõ hơn và tìm đường thoát hiểm nhanh chóng.
• Giảm thiểu thiệt hại tài sản: Việc loại bỏ nhiệt và khói nóng giúp hạn chế ảnh hưởng đến thiết bị, máy móc và kết cấu công trình.
• Hỗ trợ lực lượng cứu hỏa: Môi trường ít khói giúp lực lượng cứu hộ dễ dàng tiếp cận hiện trường và triển khai phương án chữa cháy hiệu quả hơn.

>>> Tham khảo thêm: Tủ điều khiển quạt PCCC – Giải pháp điều khiển hệ thống hút khói và tăng áp

Ưu điểm của tủ điều khiển quạt thoát khói

Ngày càng nhiều công trình lựa chọn hệ thống này nhờ những lợi ích nổi bật sau:

• Tự động hóa cao: Tủ có thể tự động kích hoạt ngay khi nhận tín hiệu từ hệ thống báo cháy. Điều này giúp rút ngắn thời gian phản ứng khi xảy ra sự cố.
• Hoạt động ổn định: Các thiết bị bên trong được thiết kế chuyên dụng cho hệ thống PCCC. Khả năng vận hành liên tục và ổn định rất cao.
• Độ bền tốt: Vỏ tủ thường được sản xuất từ thép sơn tĩnh điện hoặc inox chất lượng cao. Thiết bị có thể làm việc trong môi trường khắc nghiệt trong thời gian dài.
• Dễ vận hành: Người dùng có thể kiểm tra trạng thái hoạt động hoặc kích hoạt hệ thống chỉ bằng vài thao tác đơn giản.
• Dễ tích hợp: Tủ có thể kết nối với hệ thống báo cháy trung tâm, BMS hoặc SCADA để nâng cao hiệu quả quản lý.

Lắp đặt, thi công và nhận báo giá tủ điều khiển quạt thoát khói ở đâu uy tín và chất lượng?

Nếu doanh nghiệp đang tìm kiếm đơn vị thiết kế và sản xuất tủ điều khiển quạt hút khói chuyên nghiệp, HT NEXTECH là lựa chọn đáng cân nhắc.

HT NEXTECH mang đến nhiều lợi thế nổi bật:

• Tư vấn giải pháp phù hợp từng công trình.
• Thiết kế theo yêu cầu kỹ thuật thực tế.
• Sử dụng linh kiện chính hãng từ các thương hiệu uy tín.
• Kiểm tra vận hành trước khi bàn giao.
• Hỗ trợ lắp đặt và hướng dẫn sử dụng tận nơi.
• Bảo hành rõ ràng, hỗ trợ kỹ thuật nhanh chóng.
• Báo giá minh bạch, tối ưu chi phí đầu tư.

Hiểu rõ nguyên lý hoạt động tủ điều khiển quạt hút khói giúp chủ đầu tư và đơn vị vận hành lựa chọn đúng giải pháp cho hệ thống PCCC của công trình. Với khả năng tự động kích hoạt quạt hút khói, hỗ trợ thoát nạn và giảm thiểu thiệt hại khi xảy ra hỏa hoạn, đây là thiết bị không thể thiếu trong các tòa nhà, nhà máy và trung tâm thương mại hiện nay. Nếu cần tư vấn thiết kế, lắp đặt hoặc báo giá tủ điều khiển quạt hút khói, hãy liên hệ HT NEXTECH để được hỗ trợ nhanh chóng và chính xác.
