Nguyên lý hoạt động của tủ điều khiển: Cấu tạo, phân loại và cách vận hành

Nguyên lý hoạt động của tủ điều khiển dựa trên quá trình tiếp nhận nguồn điện, thu thập tín hiệu, xử lý lệnh và điều khiển thiết bị đầu ra. Trong hệ thống tự động hóa, tủ điều khiển còn kết hợp thiết bị bảo vệ, PLC, contactor, biến tần hoặc HMI. Hiểu đúng từng bước giúp kỹ thuật viên lựa chọn thiết bị phù hợp và dễ xác định nguyên nhân khi hệ thống phát sinh lỗi.

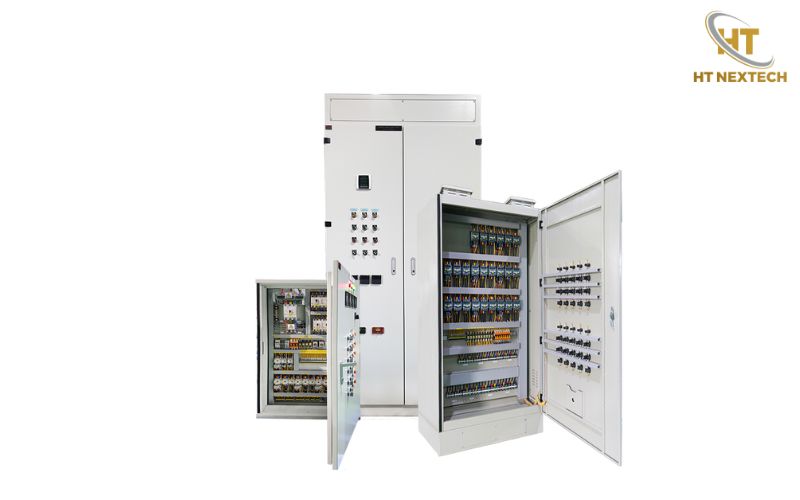

Tủ điện điều khiển là gì?

Trước khi tìm hiểu nguyên lý hoạt động của tủ điều khiển, cần xác định đúng vai trò của thiết bị này trong hệ thống điện. Tủ điện điều khiển là một cụm thiết bị được bố trí trong vỏ tủ để thực hiện điều khiển, bảo vệ và giám sát máy móc hoặc một quy trình công nghệ.

Một tủ có thể chứa aptomat, cầu chì, contactor, relay nhiệt, relay trung gian, PLC, biến tần, nguồn DC, module I/O và thiết bị giao tiếp. Cách bố trí phụ thuộc vào công suất tải và yêu cầu điều khiển của từng công trình.

Phân loại tủ điện

Cách phân loại giúp người thiết kế xác định nhanh cấu hình cần thiết cho từng ứng dụng. Có thể phân loại theo mục đích sử dụng, chức năng hoặc thiết bị trực tiếp tham gia điều khiển.

Phân loại tủ điện theo mục đích sử dụng

Nhóm đầu tiên dựa trên đối tượng mà tủ cần vận hành. Cách phân loại này phù hợp khi bắt đầu thiết kế một hệ thống điện mới.

• Tủ điều khiển động cơ tập trung vào việc khởi động, dừng và bảo vệ động cơ. Tùy yêu cầu, tủ có thể dùng khởi động trực tiếp, sao-tam giác, khởi động mềm hoặc biến tần.
• Tủ điều khiển phân phối quản lý việc cấp điện đến nhiều nhánh tải. Người vận hành có thể đóng hoặc ngắt từng nhánh theo sơ đồ điện được thiết kế.
• Tủ điều khiển tự động hóa phù hợp với dây chuyền có nhiều tín hiệu đầu vào và đầu ra. PLC có thể nhận dữ liệu từ cảm biến rồi điều khiển van, động cơ, bơm hoặc cơ cấu chấp hành theo chương trình.

Phân loại theo chức năng của tủ điện

Nếu xét theo chức năng, tủ được thiết kế xoay quanh một nhiệm vụ cụ thể. Điều này ảnh hưởng trực tiếp đến sơ đồ mạch và danh mục thiết bị bên trong.

Tủ khởi động và dừng động cơ thường có nút nhấn, contactor, relay bảo vệ và thiết bị đóng cắt. Khi nhấn nút chạy, mạch điều khiển cấp điện cho cuộn hút contactor để đóng mạch động lực.

Tủ biến tần có thêm bộ biến tần để thay đổi tần số và điện áp cấp cho động cơ. Nhờ đó, người thiết kế có thể kiểm soát tốc độ động cơ theo yêu cầu của dây chuyền.

Tủ điều khiển tự động sử dụng logic lập trình để giảm thao tác thủ công. Hệ thống có thể tự chạy theo thời gian, trạng thái cảm biến hoặc điều kiện công nghệ đã cài đặt.

Phân loại theo thiết bị điện điều khiển

Cách phân loại này tập trung vào bộ phận thực hiện logic chính. Đây là tiêu chí quan trọng khi lựa chọn cấu hình cho hệ thống tự động hóa.

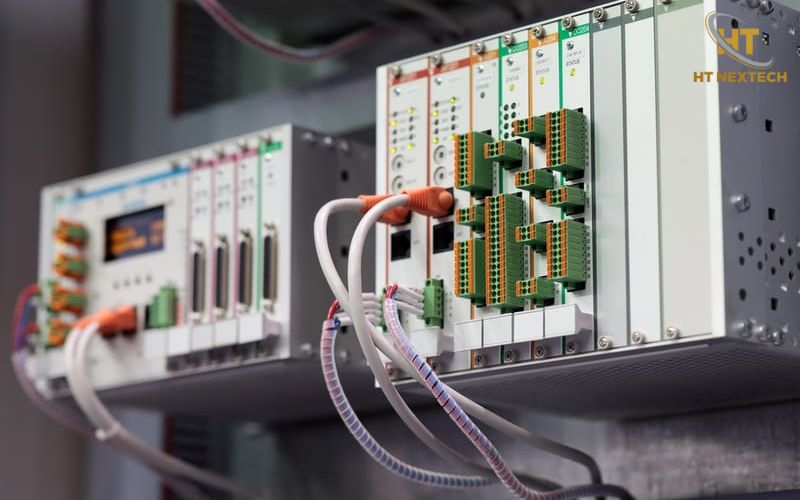

• Tủ PLC sử dụng bộ điều khiển lập trình để xử lý tín hiệu vào và tạo tín hiệu ra. Cấu hình thường gồm CPU, module I/O, nguồn và các thiết bị truyền thông khi hệ thống có nhiều thiết bị kết nối.
• Tủ điều khiển biến tần tập trung vào việc kiểm soát động cơ thông qua biến tần. Tín hiệu điều khiển có thể đến từ nút nhấn, PLC, HMI hoặc hệ thống quản lý cấp cao hơn.
• Tủ điều khiển chiếu sáng được dùng để đóng, ngắt và phân nhóm các mạch đèn. Với công trình lớn, hệ thống có thể kết hợp bộ điều khiển theo lịch hoặc theo tín hiệu cảm biến.

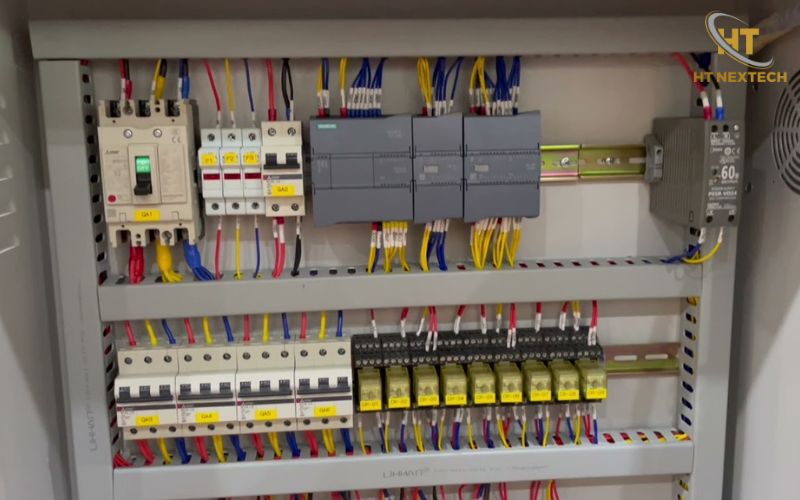

Nguyên lý hoạt động của tủ điều khiển trong thực tế

Đầu tiên, nguồn điện đi vào tủ thông qua thiết bị đóng cắt và bảo vệ tổng. Aptomat có nhiệm vụ đóng ngắt nguồn và bảo vệ mạch theo cấu hình được lựa chọn.

Sau đó, mạch điều khiển tiếp nhận tín hiệu từ người vận hành hoặc thiết bị hiện trường. Nguồn tín hiệu có thể đến từ nút nhấn, công tắc, cảm biến nhiệt độ, cảm biến áp suất, cảm biến mức hoặc thiết bị đo khác.

Tín hiệu được đưa đến bộ xử lý như PLC hoặc mạch relay. PLC kiểm tra điều kiện theo chương trình đã lập trình. Nếu điều kiện phù hợp, PLC phát lệnh đến thiết bị đầu ra.

Lệnh này có thể kích relay trung gian hoặc contactor. Contactor sau đó đóng mạch động lực để cấp điện cho động cơ hoặc tải. Với hệ thống dùng biến tần, lệnh điều khiển có thể được gửi trực tiếp đến biến tần để điều chỉnh trạng thái hoạt động của động cơ.

Quá trình không dừng ở việc bật hoặc tắt tải. Các thiết bị bảo vệ tiếp tục theo dõi trạng thái điện trong hệ thống. Khi xuất hiện điều kiện bất thường như quá dòng hoặc ngắn mạch, thiết bị bảo vệ có thể ngắt mạch theo thiết kế.

IEC 60204-1 cũng đặt ra các yêu cầu liên quan đến bảo vệ quá dòng, nối bảo vệ, dừng khẩn cấp và bảo vệ mạch điều khiển đối với thiết bị điện của máy.

Với hệ thống hiện đại, HMI có thể hiển thị trạng thái thiết bị và thông số vận hành. Dữ liệu cũng có thể được truyền đến hệ thống giám sát để người vận hành theo dõi nhiều thiết bị từ một vị trí.

Các thiết bị chính trong tủ điều khiển

Mỗi linh kiện trong tủ điều khiển đảm nhận một vai trò khác nhau. Hiểu rõ chức năng từng thiết bị giúp kỹ thuật viên kiểm tra lỗi theo đúng trình tự.

• Aptomat: Đảm nhiệm chức năng đóng cắt và bảo vệ mạch theo thông số thiết kế. Đây thường là một trong những thiết bị cần kiểm tra khi tủ mất nguồn.
• Contactor: Thực hiện đóng hoặc ngắt mạch động lực theo tín hiệu từ mạch điều khiển. Thiết bị thường được sử dụng để điều khiển các tải công suất phù hợp.
• Relay nhiệt: Thường được sử dụng để bảo vệ động cơ khi xảy ra quá tải. Việc lựa chọn cần dựa trên dòng định mức và phương án khởi động của động cơ.
• PLC: Đảm nhiệm xử lý logic trong hệ thống tự động. PLC nhận tín hiệu đầu vào và xử lý theo chương trình đã thiết lập. Sau đó, thiết bị xuất tín hiệu để điều khiển các phần tử đầu ra.
• Biến tần: Điều khiển động cơ thông qua việc thay đổi tần số và điện áp đầu ra. Thiết bị phù hợp với ứng dụng cần điều chỉnh tốc độ hoặc kiểm soát quá trình tăng, giảm tốc.
• HMI: Cung cấp giao diện để người vận hành theo dõi trạng thái và gửi lệnh điều khiển. HMI giúp tập trung thông tin của nhiều thiết bị trên cùng một giao diện.

Nguyên lý phối hợp giữa các thiết bị

Nguyên lý hoạt động của tủ điều khiển có thể mô tả qua một chuỗi xử lý cơ bản. Quá trình gồm cấp nguồn, nhận tín hiệu, xử lý logic, điều khiển tải và bảo vệ hệ thống.

Tuy nhiên, cấu hình của mỗi tủ có thể khác nhau. Việc thiết kế cần dựa trên loại tải, công suất và phương thức điều khiển. Môi trường lắp đặt cũng là yếu tố cần được xem xét.

Một tủ điều khiển phù hợp không chỉ cần đầy đủ thiết bị. Sơ đồ điều khiển và phương án bảo vệ cũng phải đáp ứng yêu cầu vận hành. PLC, contactor, biến tần và thiết bị hiện trường cần được phối hợp phù hợp.

Việc thiết kế đồng bộ giúp hệ thống hoạt động đúng chức năng. Đồng thời, kỹ thuật viên cũng thuận tiện hơn trong quá trình kiểm tra và bảo trì.
