Lắp đặt tủ điện hạ thế đúng kỹ thuật không chỉ quyết định độ an toàn vận hành mà còn ảnh hưởng trực tiếp đến tuổi thọ thiết bị và toàn bộ hệ thống điện. Bài viết dưới đây sẽ giúp bạn hiểu rõ quy trình lắp đặt tủ điện hạ thế theo tiêu chuẩn IEC – TCVN, tránh lỗi phổ biến và lựa chọn giải pháp thi công tối ưu cho từng công trình.

Tủ điện hạ thế là gì? Phân loại và vai trò trong hệ thống điện

Trước khi tìm hiểu quy trình lắp đặt tủ điện hạ thế đúng kỹ thuật, cần hiểu rõ chức năng và vai trò của thiết bị này trong hệ thống điện.

Tủ điện hạ thế là thiết bị dùng để phân phối, đóng cắt, điều khiển và bảo vệ hệ thống điện có điện áp đến 1000V AC hoặc 1500V DC. Bên trong tủ được lắp đặt các thiết bị như MCCB, MCB, ACB, contactor, relay bảo vệ, đồng hồ đo điện và các thiết bị điều khiển khác.

Các loại tủ điện hạ thế phổ biến

Tùy theo mục đích sử dụng, tủ điện hạ thế được chia thành nhiều loại khác nhau:

• Tủ điện phân phối tổng MSB.
• Tủ điện phân phối DB.
• Tủ điện điều khiển động cơ MCC.
• Tủ điện ATS chuyển nguồn tự động.
• Tủ tụ bù công suất phản kháng.
• Tủ điều khiển PLC và hệ thống tự động hóa.

Vai trò của tủ điện hạ thế

Trong bất kỳ hệ thống điện nào, tủ điện hạ thế đều giữ vai trò đặc biệt quan trọng:

• Phân phối nguồn điện đến các khu vực sử dụng.
• Bảo vệ thiết bị khi xảy ra ngắn mạch hoặc quá tải.
• Giám sát và điều khiển hệ thống điện.
• Đảm bảo vận hành ổn định và liên tục.
• Nâng cao mức độ an toàn cho người sử dụng.

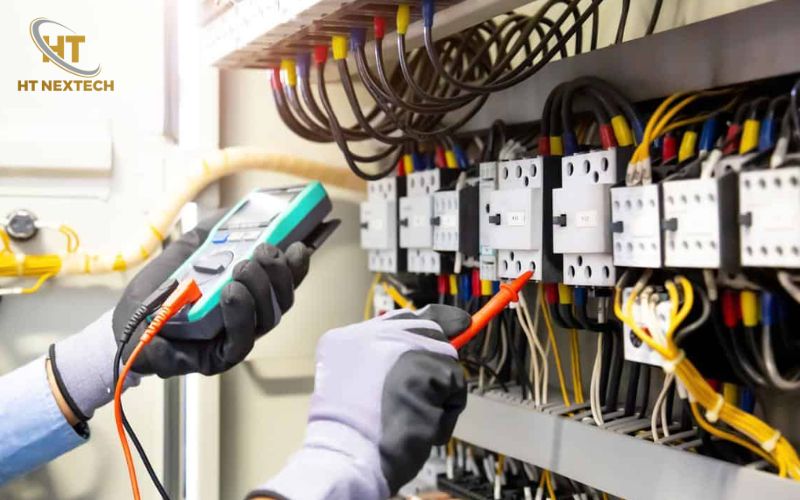

Tiêu chuẩn thiết kế và lắp đặt tủ điện hạ thế cần tuân thủ

Trước khi đi vào thi công, việc nắm rõ các tiêu chuẩn kỹ thuật là điều bắt buộc. Đây là nền tảng đảm bảo tủ điện hạ thế hoạt động an toàn, ổn định và đạt yêu cầu nghiệm thu.

Tiêu chuẩn thiết kế tủ điện hạ thế

Các tiêu chuẩn phổ biến hiện nay gồm:

• IEC 61439-1:2009
  Áp dụng cho tủ điện hạ áp ≤ 1000V AC hoặc 1500V DC, quy định:

  • Độ bền vật liệu, khả năng chống ăn mòn, chịu nhiệt.

  • Khoảng cách cách điện, khe hở không khí, đường rò.

  • Đấu nối, đánh dấu đầu cực theo IEC 60445.

  • Thử nghiệm sợi dây nóng đỏ 650–960°C (IEC 60695-2-10/11).

• TCVN 7994-1:2009 (tương đương IEC 60439-1:2004).
  Yêu cầu:

  • Vỏ tủ chống cháy, chịu va đập.

  • Kết cấu chắc chắn, phân khoang Form 1–4b.

  • Hạn chế nguy cơ hồ quang, cháy nổ.

Tiêu chuẩn lắp đặt tại công trình

Ngoài thiết kế, khâu lắp đặt cần tuân thủ nghiêm ngặt:

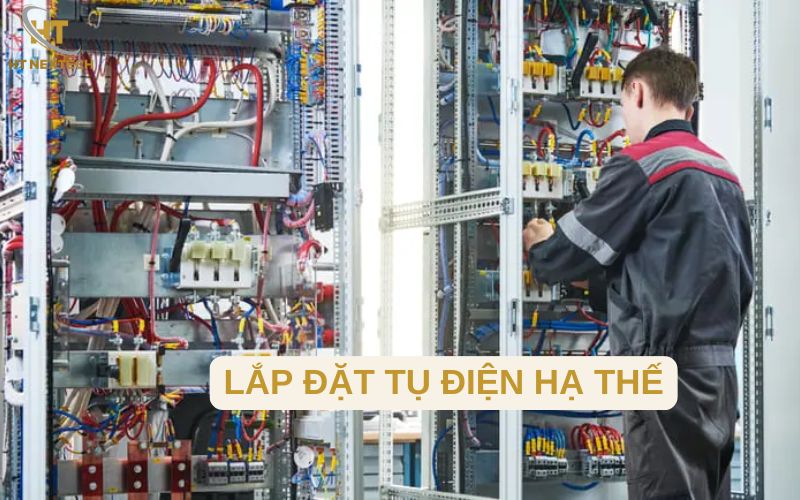

Quy trình lắp đặt tủ điện hạ thế đúng chuẩn kỹ thuật

Quy trình lắp đặt tủ điện hạ thế cần thực hiện tuần tự, đúng kỹ thuật để tránh rủi ro về sau.

Bước 1: Chuẩn bị mặt bằng và điều kiện thi công

Đây là bước thường bị xem nhẹ nhưng lại ảnh hưởng lớn đến độ bền hệ thống.

• Nền móng phẳng, chịu lực tốt.

• Khu vực lắp đặt khô ráo, không đọng nước.

• Thiết lập hệ thống tiếp địa với điện trở < 4 Ohm.

• Nếu khu vực ẩm thấp, cần kê cao nền và chống thấm.

Bước 2: Ghép các khoang tủ – căn chỉnh kết cấu

Sau khi chuẩn bị mặt bằng, tiến hành lắp ghép:

• Sắp xếp khoang theo đúng bản vẽ thiết kế.

• Dùng thước thủy căn chỉnh độ thẳng.

• Siết bu-lông theo mô-men tiêu chuẩn (20–30 Nm).

• Cố định chân đế bằng bu-lông neo hoặc hàn.

Bước 3: Lắp thanh cái và thanh cái nối đất

Thanh cái là “xương sống” của tủ điện:

• .Dùng thanh cái đồng hoặc nhôm đúng tiết diện.

• Khoảng cách pha – pha ≥ 25 mm.

• Thanh cái nối đất liên kết chắc chắn với hệ thống tiếp địa.

• Bề mặt tiếp xúc sạch, không oxy hóa.

Bước 4: Đấu nối cáp nguồn vào – ra

Việc đấu nối cần chính xác tuyệt đối:

• Chọn cáp đúng tiết diện theo dòng tải (100A ≈ 25 mm²).

• Sử dụng đầu cốt phù hợp, ép bằng dụng cụ chuyên dụng.

• Bọc cách điện, tránh chạm chập.

• Đánh dấu rõ pha – trung tính – nối đất.

Bước 5: Nối dây điều khiển và tín hiệu

Giai đoạn này ảnh hưởng đến khả năng vận hành:

• Dây điều khiển tiết diện 0.5–1.5 mm².

• Đi dây gọn gàng qua máng cáp.

• Buộc cố định, tránh rung lắc.

• Kiểm tra tín hiệu rơ-le, PLC (nếu có).

Bước 6: Kiểm tra, thử nghiệm và đóng điện

Trước khi vận hành chính thức:

• Kiểm tra lực siết bu-lông.

• Đo điện trở cách điện > 1 MΩ (500V).

• Đóng điện tải nhẹ.

• Theo dõi nhiệt độ, tiếng ồn, dòng điện.

>>> Xem thêm: Các loại tủ điện hạ thế phổ biến hiện nay & ứng dụng thực tế

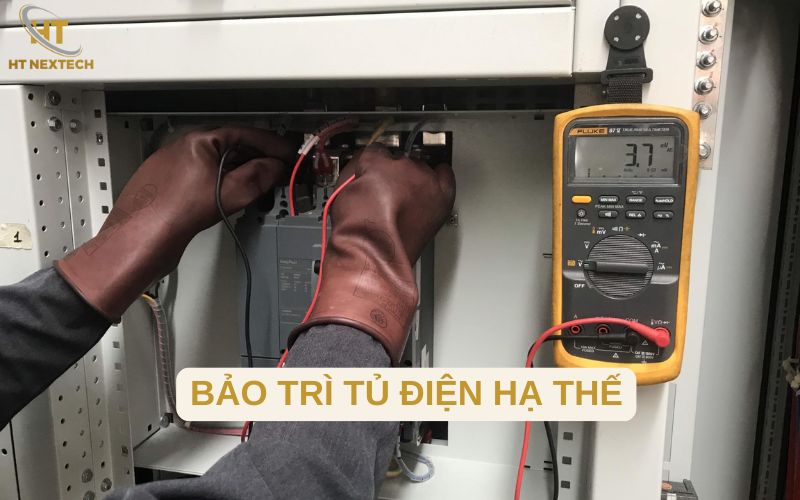

Lưu ý quan trọng để tủ điện hạ thế vận hành an toàn, bền lâu

Để hệ thống hoạt động ổn định dài hạn, cần lưu ý:

• Không đặt tủ gần nguồn nhiệt, hơi nước.

• Trang bị khóa cửa, kính bảo vệ tại nơi công cộng.

• Ghi nhãn đầy đủ thiết bị đóng cắt.

• Kiểm tra tiếp địa định kỳ.

• Sau 6 tháng, siết lại thanh cái và bu-lông.

Các lỗi thường gặp và cách khắc phục khi lắp đặt tủ hạ thế

Trong thực tế thi công, nhiều sự cố phát sinh từ những lỗi tưởng chừng rất đơn giản.

• Đấu nối sai sơ đồ: Nguyên nhân thường do không kiểm tra kỹ bản vẽ. Cách khắc phục là đối chiếu sơ đồ điện trước khi cấp nguồn.
• Siết đầu nối không đạt lực: Mối nối lỏng dễ gây phát nhiệt và chập cháy. Cần sử dụng dụng cụ siết lực chuyên dụng theo khuyến nghị của nhà sản xuất.
• Thiếu hệ thống tiếp địa: Đây là lỗi nghiêm trọng ảnh hưởng trực tiếp đến an toàn điện. Giải pháp là kiểm tra và nghiệm thu tiếp địa trước khi vận hành.
• Chọn sai cấp bảo vệ IP: Tủ điện lắp ngoài trời nhưng cấp IP thấp dễ bị nước và bụi xâm nhập.. Nên lựa chọn IP54, IP55 hoặc IP65 tùy điều kiện môi trường.

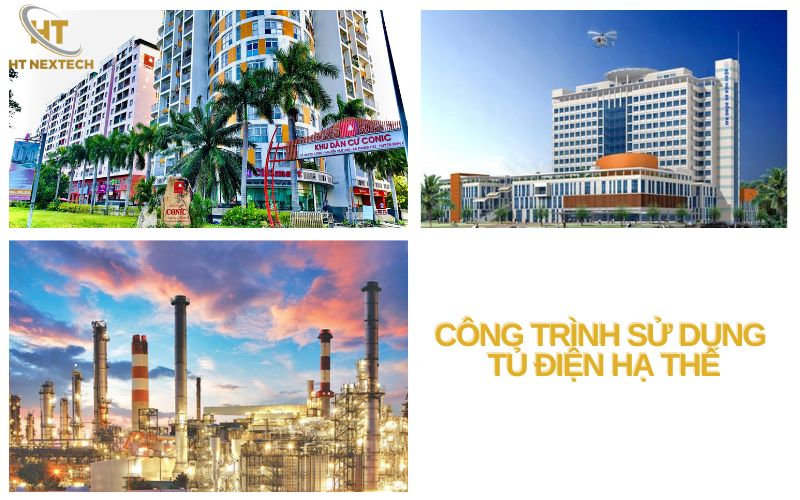

Lắp đặt tủ điện hạ thế cho những công trình nào?

• Nhà máy, khu công nghiệp.

• Tòa nhà văn phòng, trung tâm thương mại.

• Chung cư, khu dân cư.

• Bệnh viện, trường học.

• Trạm bơm, hệ thống xử lý nước.

Câu hỏi thường gặp khi lắp đặt tủ điện hạ thế

Bao lâu nên bảo trì tủ điện hạ thế?

Thông thường nên kiểm tra và bảo trì định kỳ từ 6 đến 12 tháng một lần tùy môi trường sử dụng.

Tủ điện hạ thế có cần tiếp địa không?

Có. Đây là yêu cầu bắt buộc để đảm bảo an toàn điện và bảo vệ người vận hành.

Có thể tự lắp đặt tủ điện hạ thế không?

Không nên. Công việc này cần được thực hiện bởi kỹ sư hoặc kỹ thuật viên có chuyên môn về điện công nghiệp.

Chi phí lắp đặt tủ điện hạ thế phụ thuộc vào yếu tố nào?

Chi phí phụ thuộc vào kích thước tủ, công suất hệ thống, số lượng thiết bị, vị trí thi công và yêu cầu kỹ thuật của dự án.

Lắp đặt tủ điện hạ thế đúng chuẩn kỹ thuật là yếu tố then chốt đảm bảo an toàn điện, hiệu suất vận hành và tuổi thọ thiết bị. Việc tuân thủ tiêu chuẩn, thực hiện đúng quy trình và lựa chọn đơn vị thi công uy tín sẽ giúp hệ thống điện hoạt động ổn định, bền bỉ trong nhiều năm. Nếu bạn đang tìm giải pháp lắp đặt tủ điện hạ thế chuyên nghiệp, HT NEXTECH chính là lựa chọn đáng tin cậy.
