Lựa chọn đúng kích thước máng cáp điện phổ biến không chỉ giúp hệ thống đi dây gọn gàng, an toàn mà còn tối ưu chi phí thi công và vận hành lâu dài. Trên thực tế, mỗi công trình sẽ phù hợp với từng quy cách máng cáp khác nhau tùy tải trọng cáp, không gian lắp đặt và yêu cầu kỹ thuật. Dưới đây là 3 kích thước máng cáp được ứng dụng nhiều nhất hiện nay, giúp bạn dễ dàng lựa chọn đúng cho công trình của mình.

Top 3 kích thước máng cáp điện được sử dụng phổ biến nhất hiện nay

Trong các hệ thống cơ điện M&E, máng cáp điện giữ vai trò quan trọng trong việc bảo vệ, sắp xếp và quản lý đường dây dẫn một cách khoa học. Tuy nhiên, hiệu quả của hệ thống không chỉ phụ thuộc vật liệu hay độ dày tôn, mà còn nằm ở việc chọn đúng kích thước.

Thực tế, nhiều sự cố quá tải, bó cáp chật, khó bảo trì hoặc lãng phí vật tư đều xuất phát từ việc chọn sai quy cách. Vì vậy, tìm hiểu kích thước máng cáp điện phổ biến là bước quan trọng trước khi thi công bất kỳ công trình nào, từ nhà xưởng, tòa nhà đến trung tâm dữ liệu hay khu công nghiệp.

Tầm quan trọng của kích thước máng cáp điện

Không phải ngẫu nhiên kích thước máng cáp luôn được tính toán kỹ trong bản vẽ kỹ thuật. Đây là yếu tố ảnh hưởng trực tiếp đến độ an toàn, hiệu quả vận hành và tuổi thọ toàn bộ hệ thống điện.

Đảm bảo khả năng chứa cáp phù hợp

Mỗi tuyến cáp đều có số lượng dây dẫn, tiết diện và tải trọng khác nhau. Nếu chọn máng quá nhỏ, cáp bị bó chặt, khó tản nhiệt và tiềm ẩn rủi ro quá nhiệt. Ngược lại, máng quá lớn lại gây dư thừa, tăng chi phí đầu tư. Vì vậy, lựa chọn đúng kích thước máng cáp điện phổ biến sẽ giúp bố trí dây dẫn khoa học và tối ưu không gian.

Tăng độ an toàn cho hệ thống điện

Một máng cáp có kích thước phù hợp giúp dây dẫn không bị chèn ép, hạn chế mài mòn lớp cách điện và giảm nguy cơ chập cháy.

Đây đặc biệt là yếu tố quan trọng trong:

• Nhà máy sản xuất công suất lớn
• Tòa nhà thương mại
• Hệ thống điện công nghiệp
• Công trình hạ tầng kỹ thuật

Tối ưu chi phí thi công và bảo trì

Khi kích thước được tính đúng từ đầu, việc thi công sẽ đồng bộ hơn, hạn chế phát sinh thay đổi, đồng thời thuận lợi cho bảo trì, nâng cấp về sau.

3 loại kích thước máng cáp tiêu chuẩn phổ biến

Hiện nay trên thị trường có nhiều quy cách khác nhau, nhưng xét về mức độ ứng dụng thực tế, ba kích thước dưới đây được sử dụng nhiều nhất.

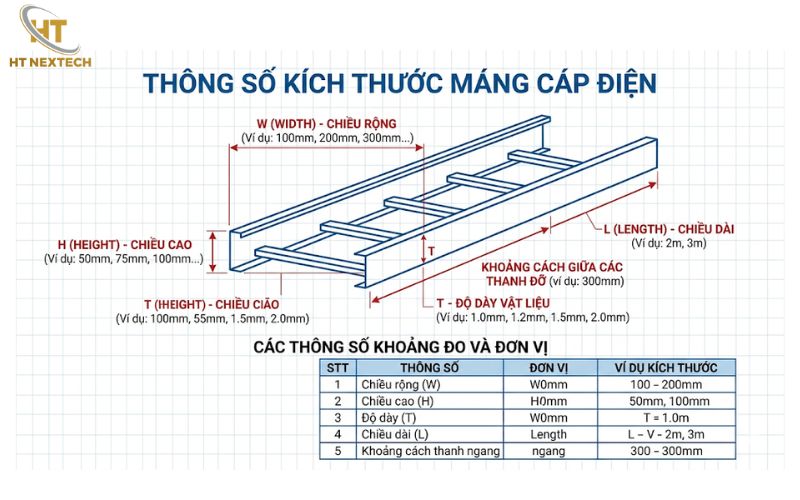

Kích thước máng cáp 300×100

Trong nhóm kích thước máng cáp điện phổ biến, 300×100 mm là quy cách được dùng nhiều tại công trình quy mô vừa và lớn.

Thông số cơ bản:

• Rộng: 300 mm
• Cao thành: 100 mm
• Chiều dài tiêu chuẩn: 2500 mm hoặc 3000 mm
• Độ dày tôn phổ biến: 1.2 mm – 2.0 mm

Ứng dụng thực tế

Đây là loại máng cáp phù hợp cho tuyến cáp có mật độ lớn, nhiều dây nguồn hoặc cáp động lực.

Thường gặp trong:

• Nhà máy công nghiệp
• Trạm điện
• Hệ thống HVAC
• Trung tâm thương mại
• Công trình cơ điện quy mô lớn

Ưu điểm nổi bật

Kích thước 300×100 được ưa chuộng vì:

• Sức chứa lớn
• Dễ đi nhiều tuyến cáp song song
• Phù hợp tải trọng cao
• Thuận lợi mở rộng hệ thống sau này

Kích thước máng cáp 250×100

Nhắc đến kích thước máng cáp điện phổ biến, 250×100 gần như là quy cách “đa dụng”, được nhiều đơn vị thi công lựa chọn.

Thông số tiêu chuẩn:

• Rộng: 250 mm
• Cao: 100 mm
• Chiều dài: 2500 – 3000 mm
• Độ dày phổ biến: 1.0 – 1.5 mm

Phù hợp nhiều loại công trình

Ưu điểm lớn của máng cáp 250×100 là cân bằng giữa khả năng chứa cáp và chi phí đầu tư.

Loại này thường xuất hiện tại:

• Tòa nhà văn phòng
• Chung cư
• Nhà xưởng vừa
• Hệ thống điện nhẹ
• Tuyến cáp kỹ thuật tầng hầm

Vì sao kích thước này được dùng nhiều?

Bởi nó mang tính “trung hòa”, không quá lớn gây lãng phí nhưng vẫn đủ tải cho đa số nhu cầu.

Một số lợi thế nổi bật:

• Tiết kiệm vật tư
• Thi công linh hoạt
• Phổ biến, dễ tìm phụ kiện đồng bộ
• Phù hợp nhiều bản vẽ tiêu chuẩn M&E

Kích thước máng cáp 100×50

Nếu hai quy cách trên thiên về hệ thống trung và lớn, thì 100×50 là đại diện tiêu biểu trong nhóm máng cáp nhỏ gọn. Đây cũng là một trong những kích thước máng cáp điện phổ biến nhất hiện nay.

Thông số cơ bản:

• Rộng: 100 mm
• Cao: 50 mm
• Chiều dài tiêu chuẩn: 2500 mm
• Độ dày: 0.8 – 1.2 mm

Ứng dụng phổ biến

Quy cách này thường dùng cho:

• Cáp tín hiệu
• Cáp điều khiển
• Hệ thống camera
• Mạng LAN
• Hệ thống điện nhẹ

Ưu điểm đáng chú ý

Loại máng này được ưa chuộng nhờ:

• Gọn nhẹ
• Thi công nhanh
• Tiết kiệm chi phí
• Phù hợp công trình dân dụng và thương mại nhỏ

Dù kích thước nhỏ, nhưng nếu dùng đúng mục đích, hiệu quả mang lại rất cao.

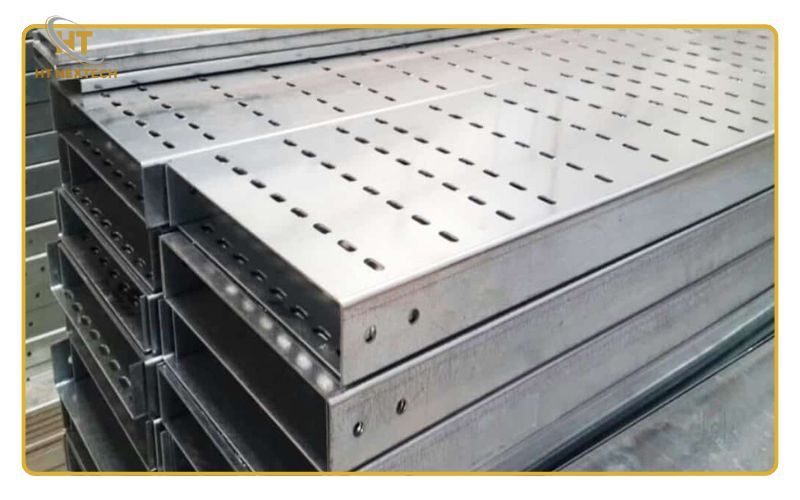

Cách lựa chọn kích thước máng cáp phù hợp công trình

Ngoài 3 quy cách phổ biến trên, việc chọn kích thước phù hợp còn phụ thuộc nhiều yếu tố kỹ thuật.

Dựa trên số lượng và tiết diện cáp

Đây là nguyên tắc quan trọng nhất. Thông thường, cáp chỉ nên chiếm khoảng 40–60% tiết diện máng để đảm bảo:

• Có không gian tản nhiệt
• Dễ đi dây, sửa chữa
• Có dư địa mở rộng

Cân nhắc tải trọng và nhịp đỡ

Máng càng lớn, tải trọng càng cao, cần hệ treo và khoảng cách giá đỡ phù hợp. Đây là yếu tố nhiều công trình bỏ sót dẫn tới võng máng hoặc biến dạng sau thời gian sử dụng.

Chọn theo tiêu chuẩn công trình

Một số dự án yêu cầu tuân theo tiêu chuẩn kỹ thuật riêng hoặc tiêu chuẩn như:

• IEC
• NEMA
• JIS
• Tiêu chuẩn M&E nội bộ dự án

Khi đó kích thước không chỉ theo nhu cầu sử dụng mà còn phải đáp ứng hồ sơ kỹ thuật.

Nên chọn máng cáp mạ kẽm, sơn tĩnh điện hay inox?

Ngoài kích thước, vật liệu cũng quyết định độ bền hệ thống. Tùy môi trường sử dụng có thể cân nhắc:

• Máng cáp tôn mạ kẽm: Phù hợp môi trường thông thường, chi phí hợp lý.
• Máng cáp sơn tĩnh điện: Tăng tính thẩm mỹ, chống ăn mòn tốt.
• Máng cáp inox:Phù hợp môi trường hóa chất, độ ẩm cao hoặc yêu cầu chống gỉ mạnh.

Việc lựa chọn đúng kích thước máng cáp điện phổ biến không đơn thuần là chọn quy cách vật tư, mà còn là bước quan trọng quyết định hiệu quả vận hành, độ an toàn và chi phí toàn hệ thống. Liên hệ HT Nextech: 0985485068 ngay hôm nay để được tư vấn giải pháp máng cáp phù hợp nhất cho công trình của bạn.
