Khoảng cách giá đỡ thang máng cáp: Tiêu chuẩn và lưu ý quan trọng

Khoảng cách giá đỡ thang cáp là yếu tố quan trọng quyết định độ bền, khả năng chịu tải và mức độ an toàn của toàn bộ hệ thống điện. Nếu bố trí giá đỡ không hợp lý, thang máng cáp có thể bị võng, biến dạng hoặc ảnh hưởng đến tuổi thọ của dây dẫn. Vậy khoảng cách tiêu chuẩn là bao nhiêu và cần lưu ý những gì khi thiết kế, thi công? Cùng tìm hiểu chi tiết trong bài viết dưới đây.

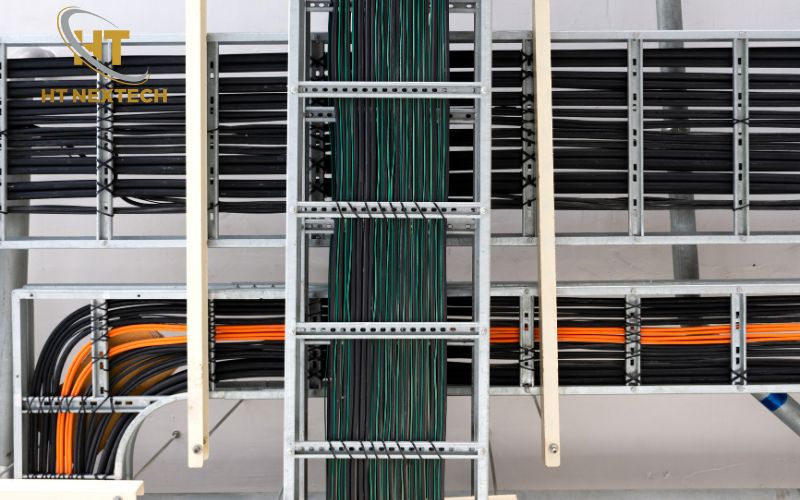

Vai trò của giá đỡ trong hệ thống máng cáp là gì?

Trong bất kỳ hệ thống thang máng cáp nào, giá đỡ đều là bộ phận không thể thiếu. Đây là thành phần chịu trách nhiệm nâng đỡ, cố định và phân bổ tải trọng cho toàn bộ tuyến cáp điện.

Việc bố trí khoảng cách giá đỡ thang cáp phù hợp mang lại nhiều lợi ích quan trọng:

• Giữ thang máng cáp ổn định trong suốt quá trình vận hành.
• Hạn chế rung lắc và biến dạng do tải trọng cáp.
• Phân bổ tải trọng đồng đều trên toàn tuyến.
• Giảm nguy cơ võng hoặc gãy thang máng cáp.
• Bảo vệ lớp vỏ cáp khỏi các tác động cơ học.
• Tăng tuổi thọ hệ thống điện.
• Tối ưu không gian lắp đặt và nâng cao tính thẩm mỹ.

>>>Xem ngay: Giá đỡ thang máng cáp là gì? Chi tiết từ A-Z những thông tin cần biết

Các tiêu chuẩn khoảng cách giá đỡ thang cáp

Theo TCVN 9208:2012, tuyến khay hoặc thang cáp có chiều rộng không vượt quá 1200mm và phải được bố trí giá đỡ hoặc quang treo sau mỗi khoảng cách từ 1 m đến 3 m. Khoảng cách này cần được đơn vị có thẩm quyền phê duyệt trước khi thi công. Ngoài ra, giá đỡ phải được cố định chắc chắn vào kết cấu công trình hoặc hệ khung thép của trần bê tông.

Bảng tham khảo khoảng cách giá đỡ phổ biến:

Yếu tố ảnh hưởng đến khoảng cách giá đỡ

Mặc dù tiêu chuẩn đã đưa ra phạm vi tham khảo, nhưng việc lựa chọn khoảng cách giá đỡ thang cáp vẫn cần dựa trên điều kiện thực tế.

Tải trọng cáp điện và thang máng cáp

Khi số lượng dây cáp tăng lên, tổng tải trọng cũng tăng theo. Nếu khoảng cách giữa các giá đỡ quá lớn, thang máng cáp có thể bị võng hoặc biến dạng sau thời gian dài sử dụng.

Ngược lại, với các tuyến cáp nhẹ, khoảng cách giữa các giá đỡ có thể tăng lên để tiết kiệm vật tư mà vẫn đảm bảo an toàn.

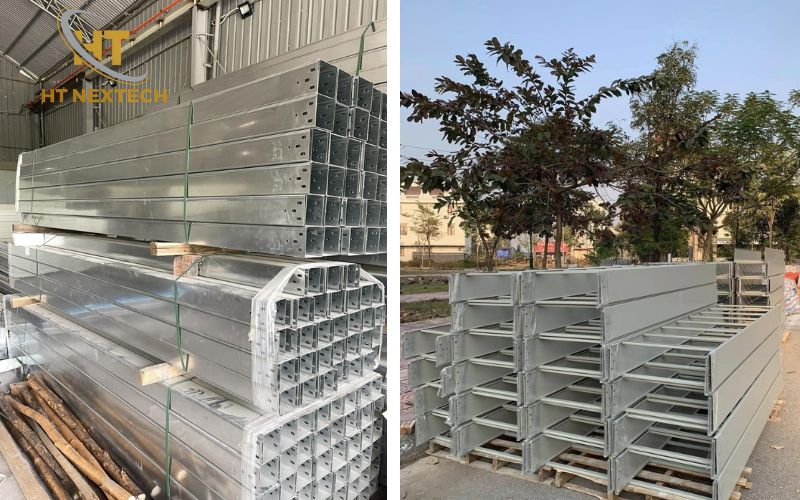

Vật liệu thang máng cáp

Mỗi loại vật liệu có khả năng chịu tải khác nhau.

Một số vật liệu phổ biến gồm:

• Tôn mạ kẽm.
• Thép sơn tĩnh điện.
• Thép mạ kẽm nhúng nóng.
• Inox.
• Nhôm.

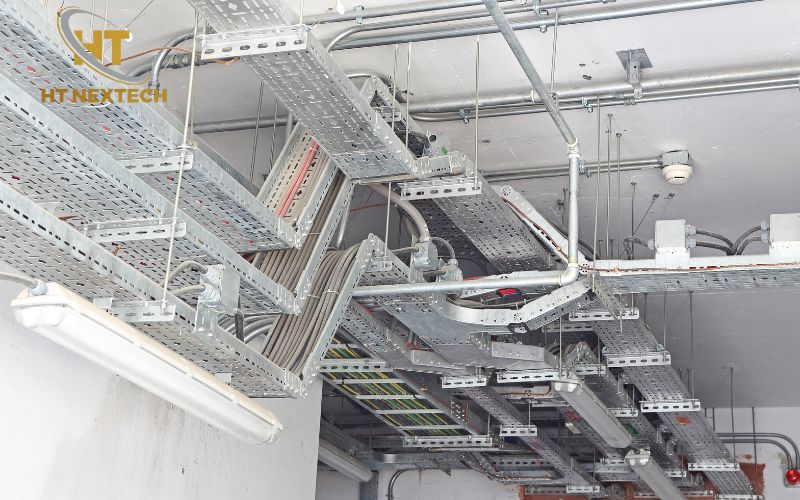

Điều kiện lắp đặt

Những khu vực có rung động liên tục như nhà máy sản xuất, xưởng cơ khí hoặc khu công nghiệp thường yêu cầu giảm khoảng cách giá đỡ để tăng độ ổn định.

Ngoài ra, môi trường có độ ẩm cao hoặc hóa chất ăn mòn cũng cần lựa chọn vật liệu và mật độ giá đỡ phù hợp nhằm kéo dài tuổi thọ công trình.

Hướng dẫn cách tính toán và lựa chọn khoảng cách giá đỡ phù hợp

Để xác định khoảng cách giá đỡ chính xác, kỹ sư cần dựa trên tải trọng thực tế của hệ thống.

Công thức tính tải trọng trên mỗi giá đỡ

Công thức thường được áp dụng:

P = (W × L) / N

Trong đó:

• P: Tải trọng phân bổ trên mỗi giá đỡ (kg).
• W: Trọng lượng cáp điện (kg/m).
• L: Tổng chiều dài tuyến thang máng cáp (m).
• N: Số lượng giá đỡ.

Ví dụ tính toán thực tế

Giả sử một hệ thống thang máng cáp có:

• Chiều dài: 20m.
• Tải trọng cáp: 120kg/m.
• Khả năng chịu tải của thang: 150kg/m.

Áp dụng công thức:

P = (120 × 20) / N

Nếu sử dụng 15 giá đỡ:

P = 2400 / 15 = 160kg

Kết quả cho thấy tải trọng trên mỗi giá đỡ là 160kg, vượt quá khả năng chịu tải của hệ thống. Trong trường hợp này cần tăng số lượng giá đỡ hoặc giảm khoảng cách giữa các điểm đỡ. Giải pháp thực tế là bố trí khoảng cách khoảng 1,2m để tải trọng trên mỗi giá đỡ giảm xuống mức an toàn.

Kinh nghiệm lựa chọn khoảng cách giá đỡ

Để tối ưu hiệu quả vận hành, nên áp dụng một số nguyên tắc sau:

• Hệ thống tải nặng nên bố trí khoảng cách từ 1m đến 1,5m.
• Hệ thống tải trung bình nên bố trí từ 1,5m đến 2m.
• Không nên sử dụng khoảng cách tối đa nếu chưa tính toán tải trọng.
• Kiểm tra độ võng sau khi hoàn thiện lắp đặt.
• Tham khảo tiêu chuẩn kỹ thuật và hồ sơ thiết kế được phê duyệt.

>>>Xem thêm: Checklist 10 lưu ý lắp đặt máng cáp điện đúng kỹ thuật

Khoảng cách giá đỡ thang cáp ảnh hưởng trực tiếp đến độ bền, độ ổn định và mức độ an toàn của hệ thống điện. Theo TCVN 9208:2012, khoảng cách giá đỡ thường dao động từ 1m đến 3m, tuy nhiên cần được điều chỉnh dựa trên tải trọng, vật liệu và điều kiện lắp đặt thực tế. Việc tính toán chính xác và tuân thủ tiêu chuẩn kỹ thuật sẽ giúp hệ thống vận hành bền bỉ, an toàn và tối ưu chi phí lâu dài.
