HT NEXTECH nhận lắp ráp tủ điện công nghiệp trọn gói

Lắp ráp tủ điện công nghiệp là công đoạn yêu cầu độ chính xác cao vì nhiều thiết bị phải cùng hoạt động theo một sơ đồ điện thống nhất. Chỉ một sai lệch về vị trí thiết bị hoặc đấu nối cũng có thể ảnh hưởng đến quá trình vận hành. HT NEXTECH triển khai giải pháp tủ điện theo từng công trình. Quy trình có thể bắt đầu từ thiết kế, lựa chọn thiết bị và sản xuất vỏ tủ. Sau đó, đội ngũ kỹ thuật thực hiện lắp ráp, đấu nối, kiểm tra và bàn giao.

HT NEXTECH thiết kế tủ điện theo yêu cầu

Một tủ điện phù hợp phải xuất phát từ yêu cầu của hệ thống, không nên chỉ dựa vào kích thước có sẵn. Vì vậy, thiết kế là bước đầu tiên cần được làm rõ trước khi sản xuất.

Thiết kế theo số lượng và cấu hình thiết bị

HT NEXTECH tiếp nhận thông tin về loại tủ, số lượng thiết bị và chức năng cần thực hiện. Các dữ liệu này được dùng để xây dựng phương án bố trí bên trong. Với tủ điều khiển, kỹ sư cần xác định PLC, relay, contactor, biến tần và các thiết bị liên quan. Với tủ phân phối, trọng tâm nằm ở thiết bị đóng cắt, thanh cái và các nhánh cấp điện.

Kích thước vỏ tủ cũng phải phù hợp với thiết bị thực tế. Khoảng trống thao tác và khả năng đi dây cần được tính trước để tránh tình trạng thiếu không gian khi lắp ráp.

Thiết kế theo mẫu mã và vị trí lắp đặt

Mẫu mã tủ không chỉ liên quan đến hình thức bên ngoài. Kết cấu tủ phải phù hợp với vị trí lắp đặt và điều kiện môi trường.

Tủ đặt trong phòng điện có điều kiện khác với tủ ngoài trời. Nếu khu vực có bụi, hơi ẩm hoặc tác nhân ăn mòn, vật liệu và cấp bảo vệ cần được xem xét từ giai đoạn thiết kế. Bản vẽ layout sẽ thể hiện các vị trí quan trọng. Người phụ trách có thể kiểm tra kích thước, vị trí thiết bị và phương án mở cửa trước khi sản xuất.

Tư vấn loại tủ phù hợp cho công trình thực tế

Không phải công trình nào cũng sử dụng cùng một cấu hình tủ. Việc tư vấn cần dựa trên tải điện, chức năng điều khiển và điều kiện vận hành.

Trước tiên, kỹ sư cần xác định tủ dùng để phân phối, điều khiển, chuyển nguồn hay phục vụ một thiết bị chuyên biệt. Mỗi chức năng sẽ kéo theo nhóm thiết bị khác nhau.

Ví dụ, hệ thống có nhiều động cơ cần điều khiển tốc độ có thể sử dụng biến tần. Trong khi đó, hệ thống có hai nguồn điện cần xem xét giải pháp chuyển nguồn tự động.

Công suất phụ tải cũng ảnh hưởng trực tiếp đến lựa chọn thiết bị đóng cắt. Việc chọn ACB, MCCB hay MCB cần dựa trên dòng điện và đặc tính của từng mạch.

Môi trường lắp đặt là yếu tố tiếp theo cần đánh giá. Tủ ngoài trời phải được thiết kế phù hợp với tác động của mưa, bụi, nhiệt độ và bức xạ.

Nhờ xác định các yếu tố này trước khi sản xuất, khách hàng có thể tránh việc đặt một loại tủ không phù hợp với hệ thống thực tế.

Sản xuất nhanh chóng, quy trình bài bản, tiêu chuẩn nghiêm ngặt

Sau khi phương án được thống nhất, bản vẽ được chuyển sang các công đoạn gia công và lắp ráp. Mỗi bước đều cần đối chiếu với hồ sơ kỹ thuật.

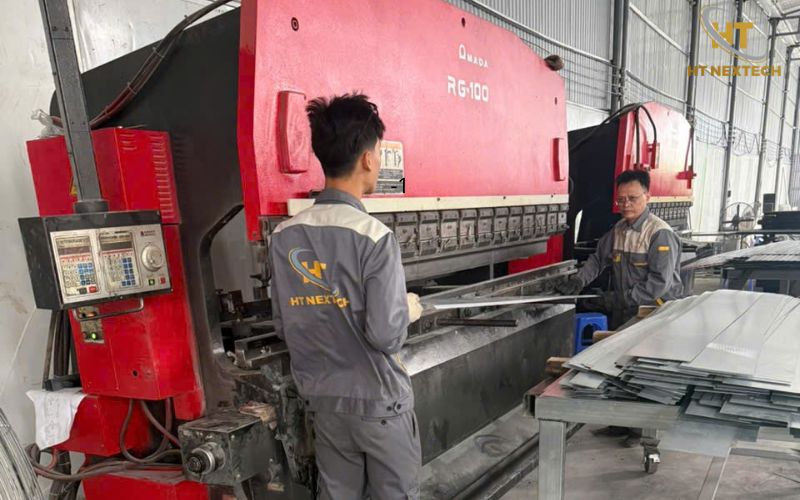

Gia công vỏ tủ theo bản vẽ

Tôn đầu vào được kiểm tra trước khi cắt và tạo hình. Các thông số như độ dày và kích thước phải phù hợp với thiết kế.

Các vị trí khoét lỗ, cửa tủ và điểm liên kết được gia công theo bản vẽ. Sai lệch tại bước này có thể khiến thiết bị không lắp đúng vị trí.

Sau khi cắt, tôn được chấn để tạo hình. Các chi tiết tiếp tục được hàn, mài và lắp thử nhằm kiểm tra độ khớp.

Xử lý bề mặt và sơn

Sau gia công, bề mặt kim loại được xử lý trước khi phủ sơn. Mục tiêu là tạo điều

kiện phù hợp cho lớp phủ bám trên nền kim loại.

Sơn tĩnh điện thường được sử dụng cho vỏ tủ thép. Quá trình sấy cần phù hợp với yêu cầu của loại bột sơn để lớp phủ được đóng rắn đúng. Màu sơn có thể được lựa chọn theo yêu cầu của dự án. Tuy nhiên, điều kiện môi trường vẫn là cơ sở quan trọng khi xác định giải pháp xử lý bề mặt.

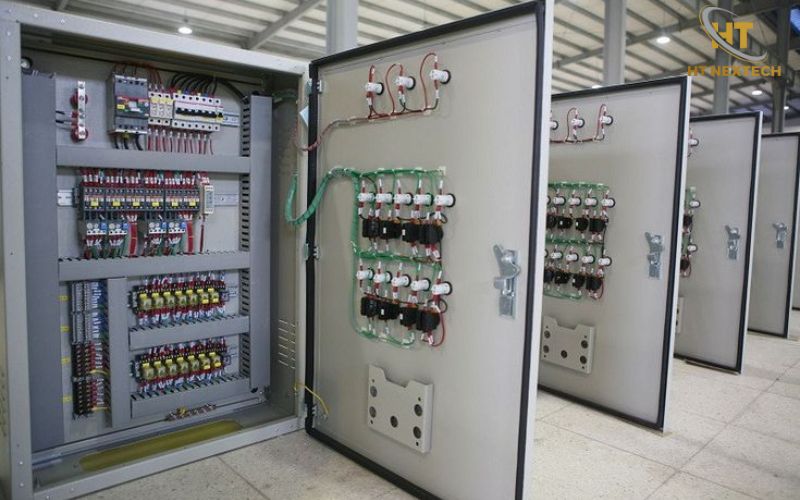

Lắp ráp thiết bị trong tủ

Sau khi vỏ tủ hoàn thiện, kỹ thuật viên tiến hành lắp thiết bị theo layout. Các thiết bị phải đúng chủng loại và đúng vị trí đã được phê duyệt. Thanh DIN, thanh cái, máng cáp và các bộ phận đỡ được lắp trước hoặc theo trình tự phù hợp. Cách bố trí này tạo tuyến đi dây rõ ràng cho công đoạn đấu nối. Với đơn hàng có cấu hình phức tạp, việc kiểm tra từng nhóm thiết bị trước khi đấu dây giúp hạn chế lỗi phát sinh ở bước cuối.

Lắp ráp tủ điện công nghiệp, đấu nối hoàn thiện tại công trình

Sau khi phần tủ được hoàn thiện, công việc có thể tiếp tục tại công trình. Đây là giai đoạn kết nối sản phẩm với hệ thống điện thực tế.

Trước khi lắp đặt, kỹ thuật viên cần kiểm tra vị trí đặt tủ và tuyến cáp. Kích thước tủ cũng phải phù hợp với không gian thao tác và phương án vận chuyển. Khi tủ được cố định, các tuyến cáp nguồn và cáp điều khiển được đưa vào theo thiết kế. Đầu dây được đánh số để đối chiếu với sơ đồ đấu nối.

Quá trình lắp ráp tủ điện công nghiệp tại công trình không chỉ là kết nối dây. Kỹ thuật viên còn phải kiểm tra thứ tự pha, điểm đấu nối và tín hiệu điều khiển theo hồ sơ.

Sau khi đấu nối, các chức năng được kiểm tra trước khi cấp tải. Với tủ điều khiển, có thể kiểm tra tín hiệu vào, tín hiệu ra và trình tự hoạt động của thiết bị. Việc kiểm tra theo từng bước giúp phát hiện lỗi khi hệ thống chưa vận hành toàn bộ. Điều này đặc biệt quan trọng với nhà máy có dây chuyền liên tục.

Chăm sóc, giải đáp sau vận hành

HT NEXTECH hỗ trợ giải đáp các vấn đề liên quan đến cấu hình và quá trình vận hành theo phạm vi dự án. Khi cần kiểm tra một thiết bị, kỹ thuật viên có thể dựa vào bản vẽ để xác định vị trí và chức năng. Trong quá trình sử dụng, doanh nghiệp cũng nên ghi nhận các thay đổi về thiết bị hoặc sơ đồ. Những thay đổi này cần được cập nhật vào hồ sơ để tránh sai lệch khi bảo trì về sau. Đối với hệ thống có kế hoạch mở rộng, thông tin về không gian dự phòng và thiết bị hiện hữu cũng cần được lưu lại. Điều này giúp quá trình nâng cấp có cơ sở kỹ thuật rõ ràng hơn.

Vì sao nên chọn giải pháp lắp ráp tủ điện trọn gói?

Khi một đơn vị phụ trách xuyên suốt từ thiết kế đến hoàn thiện, thông tin kỹ thuật được duy trì nhất quán giữa các công đoạn. Đây là yếu tố quan trọng với những tủ có cấu hình phức tạp. Khách hàng cũng có một đầu mối để trao đổi về bản vẽ, thiết bị và phương án lắp đặt. Khi phát sinh sai lệch giữa thiết kế và thực tế, việc truy nguyên nguyên nhân sẽ rõ ràng hơn.

Đặc biệt, hồ sơ thiết kế có thể được đối chiếu với sản phẩm trước khi bàn giao. Các thông tin này tiếp tục phục vụ bảo trì và mở rộng hệ thống sau này.

HT NEXTECH – đơn vị nhận lắp ráp tủ điện công nghiệp theo yêu cầu

HT NEXTECH triển khai tủ điện theo nhu cầu thực tế của từng công trình. Phạm vi có thể bao gồm thiết kế, gia công vỏ, lắp thiết bị, đấu nối, kiểm tra và bàn giao.

Khách hàng có thể cung cấp sơ đồ điện, danh sách thiết bị hoặc yêu cầu kỹ thuật ban đầu. Đội ngũ kỹ thuật sẽ dựa trên dữ liệu đó để xây dựng phương án phù hợp.

Với các dự án cần sản xuất số lượng lớn, việc thống nhất mẫu và layout trước khi triển khai hàng loạt giúp giảm nguy cơ sai lệch giữa các tủ. Với dự án đặc thù, phương án có thể được điều chỉnh theo không gian và thiết bị thực tế.

Kết luận

Lắp ráp tủ điện công nghiệp là chuỗi công việc liên kết từ thiết kế, gia công vỏ đến lắp thiết bị, đấu nối và kiểm tra. Mỗi bước đều cần bám sát hồ sơ kỹ thuật để sản phẩm phù hợp với hệ thống. HT NEXTECH nhận thiết kế, sản xuất và lắp ráp tủ điện công nghiệp theo yêu cầu, hướng đến sự đồng bộ giữa bản vẽ, sản phẩm và điều kiện vận hành thực tế.
