Hệ thống thang máng cáp: Cấu tạo, phân loại và ứng dụng

Hệ thống thang máng cáp được sử dụng để đỡ, sắp xếp và dẫn hướng dây cáp điện trong công trình. Tùy vị trí lắp đặt, kỹ sư có thể lựa chọn thang cáp, máng cáp hoặc kết hợp cả hai. Mỗi loại có cấu tạo, khả năng thông gió và phạm vi sử dụng khác nhau. Bài viết dưới đây giúp bạn hiểu rõ đặc điểm kỹ thuật, cách phân loại và lựa chọn hệ thống phù hợp với nhu cầu thi công.

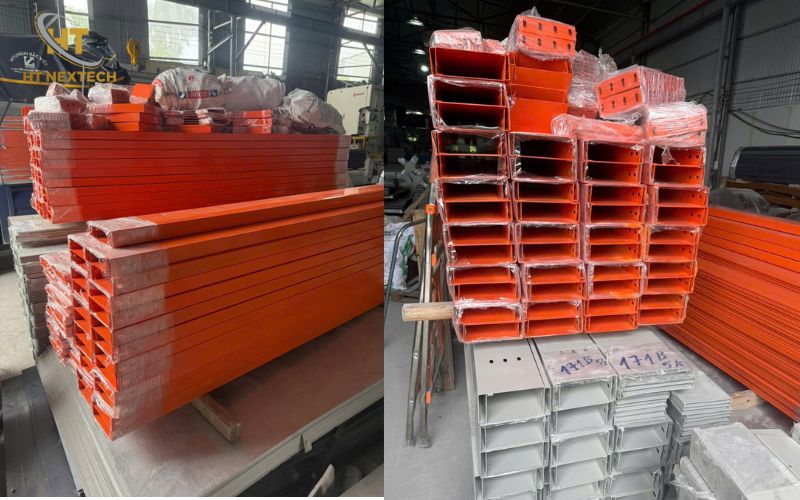

Hệ thống thang máng cáp là gì?

Hệ thống thang máng cáp là tập hợp các kết cấu kim loại dùng để nâng đỡ và bố trí dây cáp điện theo tuyến thiết kế. Hệ thống thường gồm thang cáp, máng cáp, phụ kiện chuyển hướng và bộ phận giá đỡ.

Trong nhà máy, hệ thống này giúp tập trung các tuyến cáp cấp nguồn cho máy móc. Thay vì đặt cáp rải rác, kỹ sư có thể bố trí chúng theo từng tuyến để thuận tiện kiểm tra và bảo trì. Tại tòa nhà thương mại, thang máng cáp thường được lắp trên trần kỹ thuật, hành lang hoặc phòng điện. Việc bố trí theo tuyến giúp đội thi công xác định đường đi của cáp ngay từ bản vẽ.

Cấu tạo và tiêu chuẩn kỹ thuật của thang máng cáp

Để lựa chọn đúng hệ thống thang máng cáp, cần xem xét cả cấu tạo cơ khí và điều kiện lắp đặt. Hai yếu tố này quyết định khả năng nâng đỡ cáp và phạm vi ứng dụng.

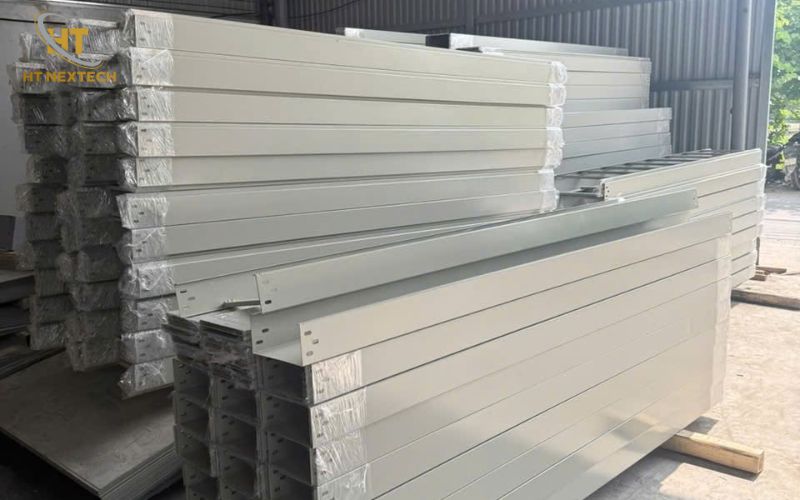

Cấu tạo hệ thống thang máng cáp

Một hệ thống hoàn chỉnh thường gồm các thành phần sau:

• Thang cáp: Có hai thanh dọc liên kết bằng các thanh ngang. Kết cấu hở tạo khoảng thông thoáng quanh dây cáp.
• Máng cáp: Có đáy và thành bên, dạng kín hoặc đục lỗ. Một số loại được trang bị nắp để hạn chế bụi và vật thể rơi vào tuyến cáp.
• Phụ kiện: Gồm co ngang, co lên, co xuống, ngã ba, ngã tư và đầu nối. Chúng giúp tuyến cáp chuyển hướng hoặc phân nhánh theo bản vẽ.
• Hệ giá đỡ: Gồm ty ren, thanh chống, giá treo và các chi tiết liên kết. Bộ phận này truyền tải trọng của tuyến cáp về kết cấu công trình.

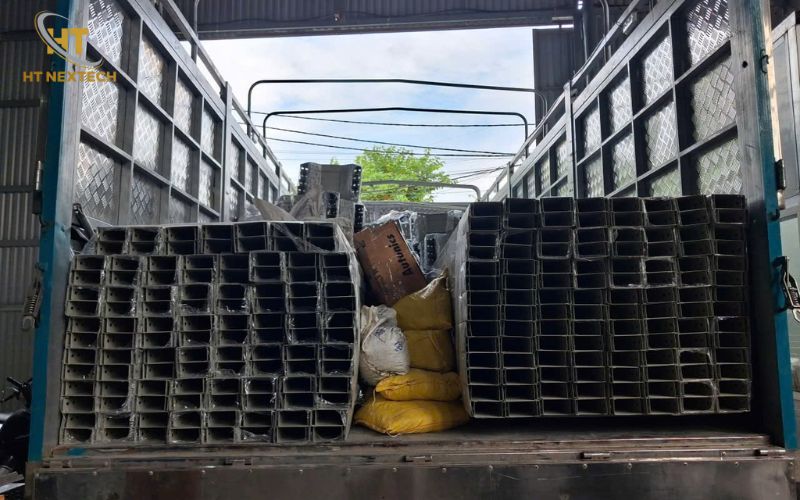

Vật liệu sản xuất thang máng cáp

Thép sơn tĩnh điện thường được sử dụng trong không gian trong nhà, nơi ít tiếp xúc với hơi ẩm và tác nhân ăn mòn. Thép mạ kẽm nhúng nóng phù hợp với nhiều tuyến cáp ngoài trời hoặc môi trường có nguy cơ ăn mòn. Lớp kẽm tạo hàng rào bảo vệ bề mặt thép, nhưng tuổi thọ còn phụ thuộc vào độ dày lớp mạ và điều kiện tiếp xúc.

Inox có thể được lựa chọn tại khu vực chế biến thực phẩm, nhà máy hóa chất hoặc môi trường yêu cầu khả năng chống ăn mòn cao. Tuy nhiên, cần chọn đúng mác inox theo môi trường sử dụng.

Tiêu chuẩn kỹ thuật của hệ thống thang máng cáp

IEC 61537 là tiêu chuẩn liên quan đến hệ thống thang cáp và máng cáp dùng để quản lý cáp điện. Tiêu chuẩn đề cập đến yêu cầu và phương pháp thử đối với hệ thống đỡ cáp.

Khi lựa chọn sản phẩm, kỹ sư cần kiểm tra những thông số quan trọng:

• Kích thước chiều rộng, chiều cao thành và chiều dài đoạn thang hoặc máng.
• Chiều dày vật liệu, phương pháp xử lý bề mặt và điều kiện chống ăn mòn.
• Tải trọng làm việc cho phép theo khoảng cách giữa các giá đỡ.
• Khả năng liên kết điện và yêu cầu nối đất theo thiết kế.

Phân loại thang máng cáp

Hệ thống thang máng cáp có thể được phân loại theo kết cấu, vật liệu và phương pháp xử lý bề mặt. Trong thực tế, phân loại theo kết cấu giúp người mua dễ xác định sản phẩm phù hợp nhất.

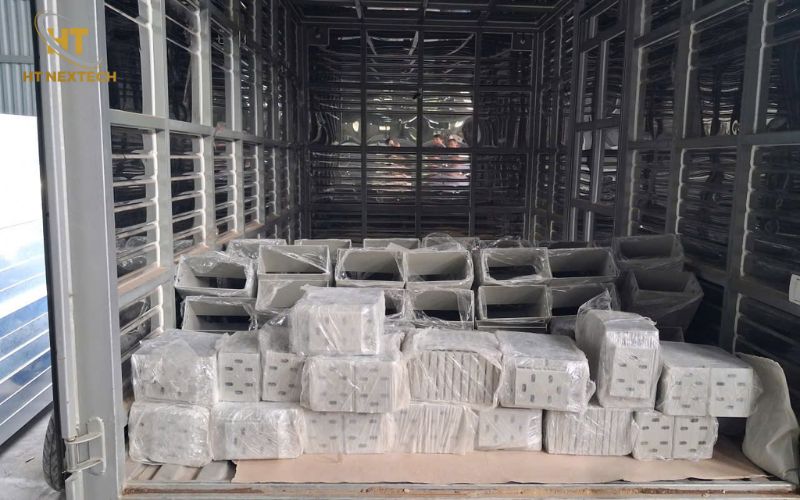

Thang cáp

Thang cáp có kết cấu dạng bậc thang, gồm hai thanh dọc và các thanh ngang. Khoảng hở giữa các thanh tạo điều kiện thông gió quanh cáp. Loại này thường được sử dụng cho tuyến cáp điện lực tại nhà máy, phòng kỹ thuật hoặc công trình công nghiệp.

Thang cáp cũng cho phép kỹ thuật viên tiếp cận dây cáp từ nhiều phía khi kiểm tra tuyến. Tuy nhiên, kết cấu hở không che chắn cáp khỏi bụi hoặc vật rơi từ phía trên.

Máng cáp

Máng cáp có đáy liên tục hoặc đục lỗ, kết hợp với hai thành bên. Tùy thiết kế, máng có thể sử dụng thêm nắp đậy. Máng cáp thường được dùng cho các tuyến cáp điều khiển, cáp tín hiệu hoặc cáp điện trong tòa nhà và nhà xưởng.

Đối với máng có nắp, dây cáp được che chắn tốt hơn trước vật thể rơi trực tiếp. Tuy nhiên, khả năng tản nhiệt cần được xem xét khi bố trí nhiều cáp mang tải.

Máng cáp dạng lưới

Máng cáp lưới được tạo từ các thanh thép hàn thành kết cấu dạng rổ. Thiết kế này có nhiều khoảng hở và dễ quan sát tuyến cáp. Loại máng này có thể được sử dụng trong phòng máy chủ, hệ thống cáp dữ liệu hoặc các khu vực kỹ thuật phù hợp.

Khi chọn máng lưới, cần kiểm tra khả năng chịu tải và kích thước mắt lưới. Đây là hai yếu tố ảnh hưởng đến việc nâng đỡ những loại cáp có đường kính nhỏ.

Phân biệt thang cáp và máng cáp

Thang cáp và máng cáp đều có chức năng nâng đỡ dây dẫn. Tuy nhiên, kết cấu khác nhau khiến mỗi loại phù hợp với những điều kiện sử dụng riêng.

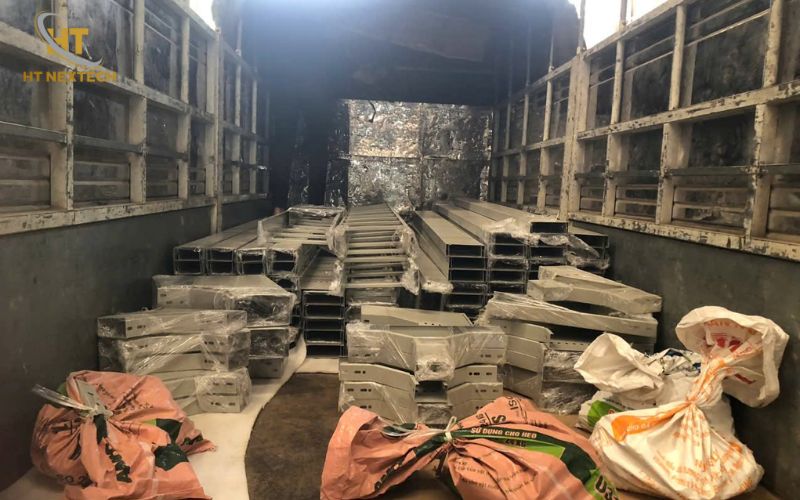

Ứng dụng của thang máng cáp trong thực tế

Hệ thống thang máng cáp được sử dụng trong nhiều công trình có mạng lưới dây dẫn lớn. Mỗi môi trường sẽ có yêu cầu khác nhau về vật liệu, kết cấu và phương án bố trí.

Nhà máy và khu công nghiệp

Trong nhà máy, thang máng cáp được dùng để dẫn cáp từ tủ phân phối đến máy móc và thiết bị sản xuất. Khi dây dẫn được phân chia theo tuyến, đội bảo trì có thể xác định vị trí cáp cần kiểm tra dựa trên bản vẽ. Điều này đặc biệt hữu ích tại nhà xưởng có nhiều dây chuyền hoạt động đồng thời.

Tòa nhà văn phòng và trung tâm thương mại

Tại các công trình này, hệ thống thường nằm phía trên trần giả, trong trục kỹ thuật hoặc phòng điện. Máng cáp giúp bố trí tuyến dây theo khu vực sử dụng. Khi cải tạo một tầng văn phòng, kỹ thuật viên có thể kiểm tra tuyến hiện hữu để đánh giá khả năng bổ sung cáp.

Trung tâm dữ liệu và hệ thống viễn thông

Các công trình có nhiều cáp mạng và cáp tín hiệu cần bố trí tuyến dây rõ ràng để hỗ trợ quản lý. Máng lưới hoặc máng cáp phù hợp có thể được sử dụng để dẫn cáp trong phòng kỹ thuật. Việc phân tách cáp nguồn và cáp tín hiệu phải tuân theo yêu cầu thiết kế nhằm kiểm soát nhiễu điện từ.

Công trình ngoài trời

Đối với tuyến cáp ngoài trời, vật liệu và lớp phủ bảo vệ cần phù hợp với độ ẩm, mưa và tác nhân ăn mòn. Thang máng cáp mạ kẽm nhúng nóng hoặc vật liệu chống ăn mòn phù hợp có thể được xem xét. Đồng thời, hệ giá đỡ phải đáp ứng tải trọng cáp và các tác động môi trường theo thiết kế.

Hệ thống thang máng cáp gồm thang cáp, máng cáp, phụ kiện và giá đỡ, được sử dụng để nâng đỡ và bố trí tuyến dây điện. Thang cáp có kết cấu hở, phù hợp với nhiều tuyến cáp cần thông gió. Máng cáp có đáy và thành bên, thích hợp khi cần bố trí hoặc che chắn dây dẫn theo yêu cầu công trình.

Để lựa chọn hệ thống thang máng cáp phù hợp với tải trọng, kích thước tuyến cáp và môi trường lắp đặt, hãy liên hệ HT NEXTECH để được tư vấn giải pháp kỹ thuật và nhận báo giá theo yêu cầu công trình.
