Cấu tạo tủ điều khiển quạt hút khói và nguyên lý hoạt động chi tiết

Trong hệ thống phòng cháy chữa cháy, tủ điều khiển quạt hút khói đóng vai trò trung tâm giúp vận hành, giám sát và bảo vệ quạt hút khói khi xảy ra sự cố cháy nổ. Thiết bị này không chỉ đảm bảo hệ thống hoạt động ổn định mà còn hỗ trợ quá trình thoát nạn, cứu hộ và giảm thiểu thiệt hại do khói độc gây ra. Vậy cấu tạo tủ điều khiển quạt hút khói gồm những bộ phận nào và nguyên lý vận hành ra sao? Hãy cùng tìm hiểu chi tiết trong bài viết dưới đây.

Tủ điều khiển quạt hút khói là gì?

Tủ điều khiển quạt hút khói là loại tủ điện được thiết kế để điều khiển, giám sát và bảo vệ quạt hút khói trong hệ thống PCCC. Thiết bị có khả năng tiếp nhận tín hiệu từ trung tâm báo cháy, cảm biến hoặc bộ điều khiển trung tâm để kích hoạt quạt hoạt động khi xảy ra hỏa hoạn.

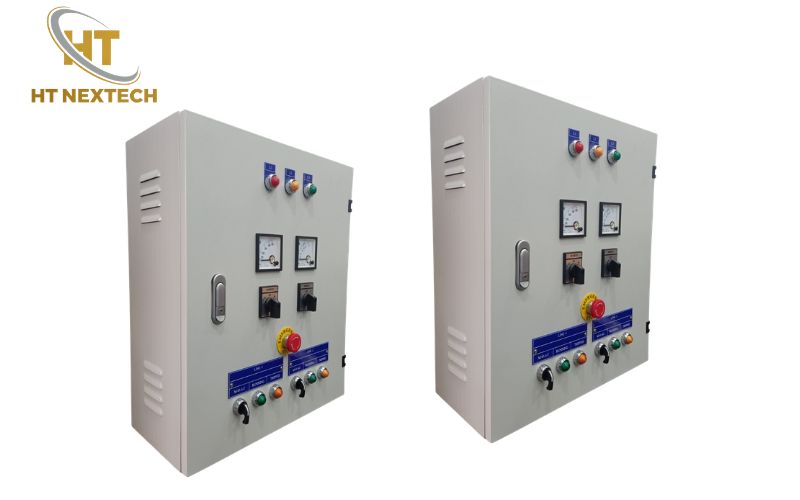

Cấu tạo của tủ điều khiển quạt hút khói

Để hiểu rõ cách vận hành của thiết bị, trước tiên cần nắm được cấu tạo tủ điều khiển quạt hút khói. Một tủ tiêu chuẩn thường gồm nhiều nhóm thiết bị khác nhau, mỗi bộ phận đảm nhận một nhiệm vụ riêng.

Vỏ tủ và hệ thống cơ khí

Vỏ tủ thường được sản xuất từ thép sơn tĩnh điện hoặc inox có độ dày cao nhằm tăng khả năng chịu lực và chống ăn mòn. Đối với môi trường có độ ẩm lớn hoặc khu vực kỹ thuật ngoài trời, vỏ tủ thường đạt tiêu chuẩn bảo vệ IP54 hoặc IP55.

Hệ thống cơ khí đi kèm bao gồm:

• Khung gia cố
• Bản lề cửa
• Khóa tủ
• Thanh đấu nối
• Quạt thông gió làm mát
• Đèn chiếu sáng bên trong

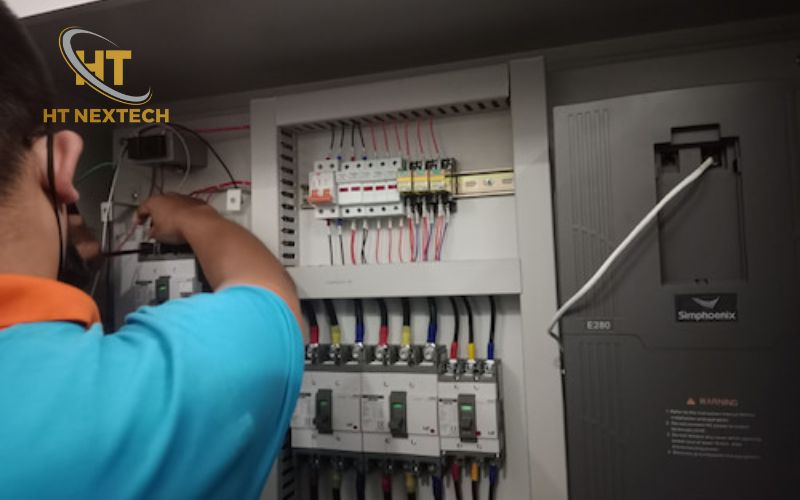

Thiết bị đóng cắt và bảo vệ

Đây là nhóm thiết bị quan trọng đảm bảo an toàn cho toàn bộ hệ thống điện. Một tủ điều khiển quạt hút khói thường được trang bị:

• MCCB tổng
• MCB nhánh
• Contactor
• Relay nhiệt
• Cầu chì bảo vệ
• Thiết bị chống sét lan truyền

Thiết bị điều khiển

Thiết bị điều khiển là “bộ não” của toàn bộ hệ thống. Tùy theo yêu cầu vận hành, tủ có thể sử dụng:

• PLC
• Bộ điều khiển lập trình
• Timer
• Relay trung gian
• Công tắc chọn chế độ Auto/Manual

Biến tần và khởi động mềm

Đối với các quạt hút khói công suất lớn, việc khởi động trực tiếp có thể tạo dòng điện khởi động rất cao.

Vì vậy, nhiều hệ thống hiện nay được tích hợp:

• Biến tần (Inverter)
• Soft Starter (khởi động mềm)

Các thiết bị này giúp:

• Giảm dòng khởi động
• Hạn chế sụt áp lưới điện
• Tăng tuổi thọ động cơ
• Điều chỉnh tốc độ quạt linh hoạt

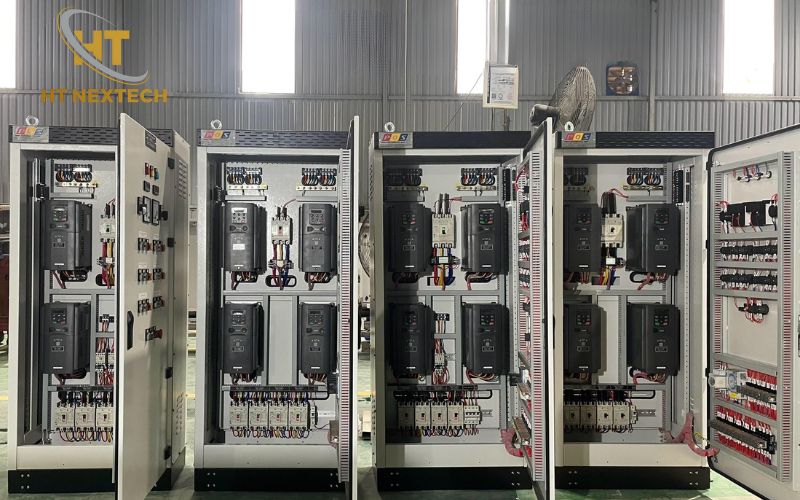

Hệ thống hiển thị và cảnh báo

Để người vận hành dễ dàng theo dõi tình trạng hệ thống, tủ được trang bị các thiết bị hiển thị trực quan.

Bao gồm:

• Đèn báo nguồn
• Đèn báo lỗi
• Đồng hồ Volt
• Đồng hồ Ampe
• Màn hình HMI
• Chuông cảnh báo

>>>Xem ngay: Báo giá tủ điều khiển quạt hút khói theo yêu cầu thiết kế

Các thiết bị khởi động thường dùng trong tủ điều khiển quạt hút khói

Mỗi công trình sẽ có yêu cầu vận hành khác nhau. Do đó phương thức khởi động động cơ cũng được lựa chọn phù hợp.

Các giải pháp phổ biến gồm:

• Khởi động trực tiếp DOL: Phù hợp với động cơ công suất nhỏ. Chi phí đầu tư thấp và dễ vận hành.
• Khởi động sao tam giác: Giúp giảm dòng khởi động xuống đáng kể. Thường áp dụng cho động cơ công suất trung bình.
• Khởi động mềm: Hạn chế sốc cơ khí và tăng độ bền cho động cơ.
• Biến tần: Cho phép điều chỉnh tốc độ quạt theo nhu cầu thực tế. Đây là phương án hiện đại và tiết kiệm điện năng hiệu quả.

Nguyên lý hoạt động của tủ điều khiển quạt hút khói

Sau khi tìm hiểu cấu tạo tủ điều khiển quạt hút khói, việc nắm rõ nguyên lý hoạt động sẽ giúp hiểu rõ hơn vai trò của thiết bị trong hệ thống PCCC.

Tiếp nhận tín hiệu điều khiển

Khi đầu báo khói hoặc trung tâm báo cháy phát hiện sự cố, tín hiệu sẽ được truyền về tủ điều khiển. Ngoài ra, người vận hành cũng có thể kích hoạt hệ thống bằng nút nhấn khẩn cấp hoặc chế độ điều khiển bằng tay.

Xử lý tín hiệu và khởi động động cơ

Sau khi tiếp nhận tín hiệu, bộ điều khiển sẽ thực hiện các thuật toán xử lý đã được lập trình sẵn. Tủ sẽ cấp nguồn đến contactor hoặc biến tần để khởi động động cơ quạt hút khói. Quá trình này diễn ra gần như tức thời nhằm đảm bảo khả năng thoát khói nhanh nhất.

Điều khiển tốc độ quạt

Trong những hệ thống sử dụng biến tần, tốc độ quạt có thể được điều chỉnh theo nhu cầu thực tế.

Việc kiểm soát tốc độ giúp:

• Tăng hiệu quả hút khói
• Giảm tiêu hao điện năng
• Hạn chế hao mòn thiết bị

Giám sát và bảo vệ trong quá trình vận hành

Trong suốt thời gian hoạt động, tủ liên tục theo dõi các thông số điện và trạng thái động cơ.

Nếu phát hiện:

• Quá tải
• Mất pha
• Chạm chập
• Nhiệt độ bất thường

Dừng hệ thống khi có sự cố

Khi nhận lệnh dừng hoặc phát hiện lỗi nghiêm trọng, tủ sẽ ngắt nguồn cấp cho động cơ. Điều này giúp hạn chế hư hỏng thiết bị và đảm bảo an toàn cho toàn bộ hệ thống điện.

Ứng dụng của tủ điều khiển quạt hút khói trong thực tế

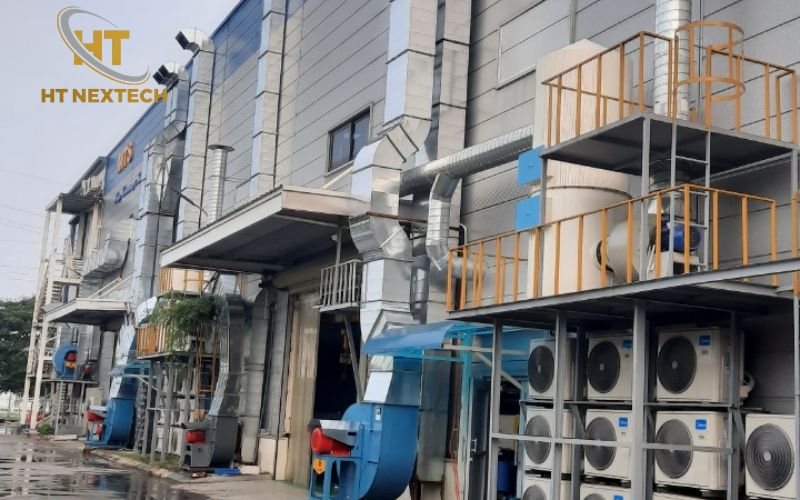

Ngày nay, tủ điều khiển quạt hút khói được sử dụng rộng rãi trong nhiều công trình khác nhau.

• Chung cư cao tầng
• Trung tâm thương mại
• Nhà máy sản xuất
• Kho logistics
• Bệnh viện
• Khách sạn
• Tòa nhà văn phòng
• Tầng hầm để xe

>>>Có thể bạn quan tâm: Tủ điện điều khiển quạt hút pccc trong nhà máy và những điều cần biết

Hiểu rõ cấu tạo tủ điều khiển quạt hút khói là bước quan trọng giúp chủ đầu tư, đơn vị thi công và kỹ sư vận hành lựa chọn giải pháp phù hợp cho hệ thống PCCC. Với các thành phần như thiết bị đóng cắt, bộ điều khiển, biến tần và hệ thống giám sát, tủ điều khiển không chỉ đảm bảo quạt hút khói vận hành hiệu quả mà còn nâng cao độ an toàn cho toàn bộ công trình. Đầu tư đúng loại tủ điều khiển sẽ góp phần tối ưu hiệu suất hệ thống và đáp ứng các yêu cầu kỹ thuật trong phòng cháy chữa cháy hiện nay.
