Tủ điện bơm tăng áp là gì? Cấu tạo tủ điện bơm tăng áp như thế nào?

Cấu tạo tủ điện bơm tăng áp quyết định cách máy bơm nhận tín hiệu, khởi động, dừng và điều chỉnh theo nhu cầu dùng nước. Một tủ cơ bản thường có vỏ tủ, thiết bị đóng cắt, thiết bị điều khiển và các phụ kiện đấu nối. Với hệ thống yêu cầu duy trì áp suất ổn định, tủ có thể tích hợp cảm biến áp suất, biến tần hoặc PLC. Hiểu rõ từng bộ phận giúp kỹ sư và chủ đầu tư chọn đúng cấu hình cho nhà ở, tòa nhà, khách sạn hoặc nhà máy.

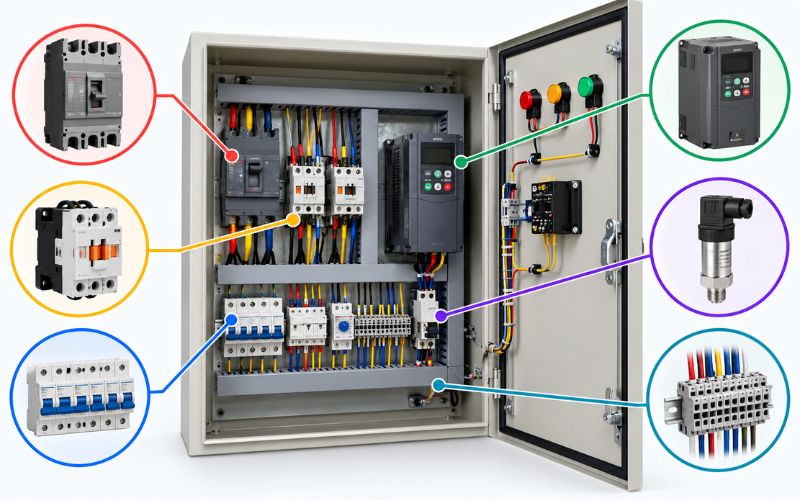

Cấu tạo tủ điện bơm tăng áp gồm những gì?

Cấu tạo tủ điện bơm tăng áp không chỉ gồm aptomat và contactor. Cấu hình thực tế phụ thuộc vào công suất động cơ và số lượng bơm. Phương pháp điều khiển cũng ảnh hưởng đến các thiết bị được sử dụng.

Về cơ bản, tủ có thể chia thành bốn nhóm thành phần chính:

• Vỏ tủ: Là nơi lắp đặt và bảo vệ các thiết bị điện bên trong. Kích thước và vật liệu cần được lựa chọn phù hợp. Cấp bảo vệ của vỏ cũng phụ thuộc vào môi trường lắp đặt.
• Thiết bị đóng cắt và động lực: Có thể gồm MCB/MCCB, contactor, rơ le nhiệt và biến tần. Nhóm này đảm nhiệm việc đóng cắt và cấp nguồn cho động cơ. Hoạt động của thiết bị được thực hiện theo phương án điều khiển đã thiết kế.
• Thiết bị điều khiển và báo hiệu: Có thể gồm PLC, cảm biến áp suất, công tắc áp suất và HMI. Ngoài ra còn có nút nhấn, khóa chuyển mạch và đèn báo. Các thiết bị này hỗ trợ tiếp nhận tín hiệu, điều khiển và theo dõi trạng thái của bơm.
• Thiết bị đấu nối: Gồm dây dẫn, cầu đấu, đầu cốt, máng đi dây và dây tiếp địa. Tem đánh dấu cũng được sử dụng để hỗ trợ nhận diện. Nhóm này tạo kết nối giữa nguồn điện, thiết bị điều khiển và tải.

Các loại tủ điều khiển bơm tăng áp

Có nhiều cách phân loại tủ điện bơm tăng áp. Nếu dựa trên phương pháp nhận tín hiệu và điều khiển, có thể chia thành ba nhóm phổ biến.

Tủ điện điều khiển bơm tăng áp bằng PLC

PLC phù hợp với hệ thống có nhiều bơm hoặc yêu cầu logic điều khiển phức tạp. Bộ điều khiển nhận tín hiệu từ cảm biến rồi xử lý theo chương trình đã cài đặt. Hệ thống có thể thiết lập chế độ luân phiên bơm, gọi thêm bơm khi nhu cầu tăng hoặc chuyển sang bơm khác khi phát hiện lỗi. PLC cũng có thể kết hợp HMI để người vận hành theo dõi trạng thái và cảnh báo. Cấu hình này thường phù hợp với tòa nhà, trạm bơm và hệ thống công nghiệp có yêu cầu tự động hóa cao.

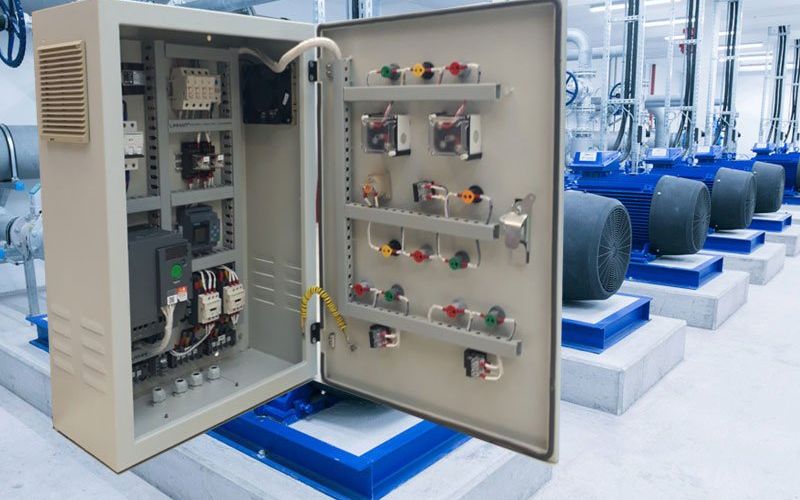

Tủ bơm tăng áp dùng cảm biến áp suất và biến tần

Đây là phương án phù hợp khi hệ thống cần kiểm soát áp suất theo giá trị đặt. Cảm biến đo áp suất trên đường ống và gửi tín hiệu về bộ điều khiển hoặc biến tần. Biến tần điều chỉnh tần số cấp cho động cơ, từ đó thay đổi tốc độ bơm theo nhu cầu nước. Khi nhiều điểm dùng nước hoạt động, bơm có thể tăng tốc. Khi nhu cầu giảm, tốc độ được điều chỉnh xuống. Cách điều khiển này hạn chế tình trạng áp suất thay đổi mạnh giữa các chu kỳ bật và tắt bơm.

Tủ bơm tăng áp bằng công tắc áp suất

Công tắc áp suất hoạt động theo các ngưỡng đóng và ngắt đã cài đặt. Khi áp suất xuống dưới ngưỡng thấp, tín hiệu được dùng để gọi bơm. Khi đạt ngưỡng trên, bơm được dừng theo mạch điều khiển. Phương án này có cấu tạo đơn giản hơn hệ điều khiển biến tần. Tuy nhiên, áp suất thường dao động trong khoảng giữa hai ngưỡng cài đặt thay vì được điều chỉnh liên tục.

Vì vậy, công tắc áp suất phù hợp hơn với hệ thống đơn giản và không yêu cầu duy trì áp suất quá sát một giá trị đặt.

Sử dụng bơm tăng áp để làm gì?

Hệ thống tăng áp được sử dụng khi áp lực tự nhiên của nguồn nước không đáp ứng nhu cầu tại điểm dùng. Tình huống này có thể xuất hiện ở nhà nhiều tầng, khách sạn, tòa nhà hoặc dây chuyền sản xuất cần áp lực cấp nước xác định.

Tại tòa nhà cao tầng, hệ thống phải đưa nước đến nhiều tầng với nhu cầu thay đổi theo thời điểm. Khi nhiều người cùng sử dụng nước, lưu lượng yêu cầu tăng. Bộ điều khiển có thể gọi thêm bơm hoặc tăng tốc động cơ nếu hệ thống được thiết kế cho chức năng này.

Trong khách sạn, nhu cầu nước có thể tăng mạnh vào sáng và tối. Điều khiển theo áp suất giúp hệ thống phản ứng với thay đổi này thay vì bắt máy bơm luôn vận hành ở một trạng thái.

Đối với nhà máy, yêu cầu lại phụ thuộc vào quy trình sản xuất. Một số dây chuyền cần duy trì áp lực cấp nước trong giới hạn xác định. Khi đó, thông số cài đặt phải dựa trên yêu cầu kỹ thuật của thiết bị sử dụng nước.

Ưu điểm khi sử dụng tủ điện bơm tăng áp

• Tự động hóa vận hành: Tủ giúp máy bơm tự động khởi động hoặc dừng. Quá trình này dựa trên tín hiệu áp suất và nhu cầu sử dụng nước.
• Duy trì áp suất ổn định: Cảm biến áp suất kết hợp biến tần giúp điều chỉnh tốc độ bơm. Nhờ đó, áp lực nước được duy trì theo giá trị cài đặt.
• Tiết kiệm điện năng: Máy bơm có thể hoạt động theo nhu cầu thực tế của hệ thống. Điều này hạn chế việc duy trì tốc độ tối đa khi không cần thiết.
• Bảo vệ động cơ và thiết bị: Tủ có thể tích hợp nhiều chức năng bảo vệ. Điển hình như quá tải, mất pha, ngược pha, thấp áp và ngắn mạch.
• Hạn chế tác động khi khởi động: Biến tần hỗ trợ quá trình tăng và giảm tốc của động cơ. Qua đó, dòng khởi động và tác động cơ học có thể được hạn chế.
• Luân phiên giữa các bơm: Với hệ thống nhiều bơm, bộ điều khiển có thể thực hiện chế độ luân phiên. Điều này giúp phân bổ thời gian hoạt động giữa các bơm.
• Hỗ trợ xử lý sự cố: Khi một bơm gặp lỗi, hệ thống có thể phát cảnh báo. Tủ cũng có thể chuyển sang bơm khác nếu được thiết kế chức năng dự phòng.
• Dễ theo dõi và quản lý: Đèn báo hoặc màn hình HMI giúp theo dõi trạng thái hoạt động. Một số hệ thống còn hỗ trợ kết nối để giám sát và nhận biết lỗi.
• Ứng dụng linh hoạt: Tủ điện bơm tăng áp có thể được thiết kế cho nhiều loại công trình. Ví dụ như nhà ở, khách sạn, tòa nhà, trạm bơm và hệ thống cấp nước công nghiệp.

Cần lưu ý gì khi lựa chọn tủ điện bơm tăng áp?

Chọn tủ chỉ dựa vào số lượng bơm là chưa đủ. Hai hệ thống cùng có hai bơm vẫn có thể cần cấu hình khác nhau. Nguyên nhân đến từ sự khác biệt về công suất, điện áp và phương pháp khởi động.

Xác định thông số của hệ thống bơm

Trước khi thiết kế tủ điện bơm tăng áp, cần xác định công suất và số lượng động cơ. Nguồn cấp và áp suất yêu cầu cũng là những thông số quan trọng.

Ngoài ra, kỹ sư cần xác định chế độ luân phiên và dự phòng. Nhu cầu điều chỉnh tốc độ cũng cần được xem xét ngay từ đầu.

Xem xét môi trường và cấu hình thiết bị

Môi trường lắp đặt ảnh hưởng trực tiếp đến việc lựa chọn vỏ tủ. Tủ đặt trong phòng kỹ thuật khô ráo sẽ có yêu cầu khác với khu vực nhiều bụi hoặc ẩm ướt.

Với hệ thống sử dụng biến tần hoặc PLC, cần xác định loại tín hiệu cảm biến. Phương thức giao tiếp giữa các thiết bị cũng cần được tính toán phù hợp.

Cấu tạo tủ điện bơm tăng áp thường gồm vỏ tủ và nhóm thiết bị đóng cắt. Bên trong còn có thiết bị động lực, điều khiển, báo hiệu và hệ thống đấu nối.

Tùy yêu cầu vận hành, tủ có thể sử dụng công tắc áp suất hoặc cảm biến. Biến tần và PLC cũng được tích hợp khi hệ thống cần chức năng điều khiển phù hợp.

Lựa chọn theo nhu cầu vận hành

Hệ thống nhỏ và có yêu cầu điều khiển đơn giản không nhất thiết phải sử dụng PLC. Với tòa nhà hoặc nhà máy có nhiều bơm, yêu cầu điều khiển thường phức tạp hơn.

Khi đó, cần xem xét chế độ luân phiên, dự phòng và điều chỉnh theo áp suất. Xác định đúng nhu cầu ngay từ đầu giúp kỹ sư lựa chọn cấu hình tủ phù hợp. Qua đó, tủ có thể đáp ứng đặc tính của máy bơm và yêu cầu vận hành hệ thống cấp nước.

Cấu tạo tủ điện bơm tăng áp – yếu tố đảm bảo vận hành ổn định

Cấu tạo tủ điện bơm tăng áp gồm nhiều thiết bị như aptomat, contactor, rơ le, biến tần, bộ điều khiển và các thiết bị bảo vệ. Việc bố trí linh kiện hợp lý giúp hệ thống điều khiển bơm chính xác, hạn chế sự cố và thuận tiện bảo trì.
