Cách đọc sơ đồ tủ điện công nghiệp đúng kỹ thuật

Hiểu đúng cách đọc sơ đồ tủ điện công nghiệp không chỉ giúp kỹ thuật viên vận hành chính xác mà còn đảm bảo an toàn, hạn chế rủi ro và tối ưu hiệu suất hệ thống điện. Bài viết dưới đây sẽ giúp bạn nắm rõ từ cơ bản đến chuyên sâu, dễ áp dụng thực tế.

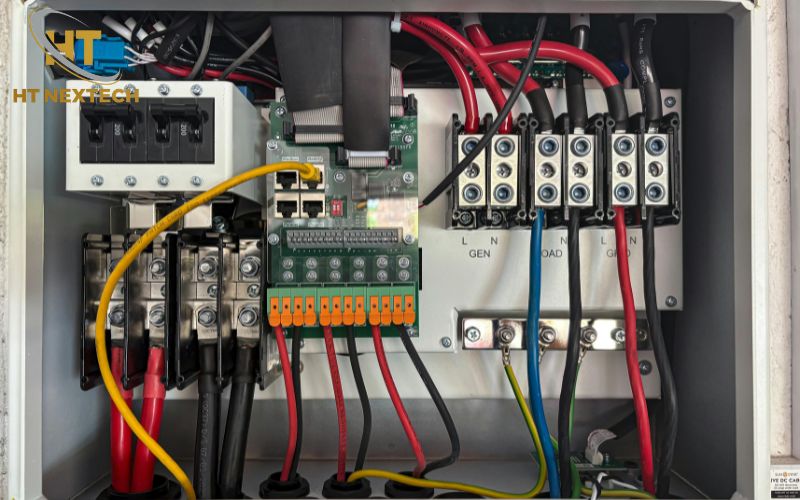

Sơ đồ tủ điện công nghiệp là gì?

Trước khi đi vào chi tiết cách đọc, cần hiểu đúng bản chất của sơ đồ tủ điện công nghiệp. Đây là bản vẽ kỹ thuật thể hiện toàn bộ cấu trúc, nguyên lý hoạt động và cách kết nối các thiết bị điện trong tủ.

Một sơ đồ tủ điện thường bao gồm: thiết bị đóng cắt, bảo vệ, điều khiển và hệ thống dây dẫn. Thông qua bản vẽ này, kỹ sư và kỹ thuật viên có thể hình dung được toàn bộ hệ thống mà không cần quan sát trực tiếp.

Điểm quan trọng là sơ đồ không chỉ để “xem” mà còn là “ngôn ngữ kỹ thuật” giúp các bên (thiết kế – thi công – vận hành) hiểu đúng và làm đúng. Nếu đọc sai, hậu quả không chỉ là lỗi vận hành mà còn có thể gây sự cố nghiêm trọng.

Vai trò của sơ đồ tủ điện công nghiệp

Để hiểu rõ hơn vì sao cần học cách đọc sơ đồ tủ điện công nghiệp, bạn nên nhìn vào vai trò thực tế của nó trong toàn bộ hệ thống.

• Cung cấp thông tin chi tiết về cấu trúc và thành phần bên trong tủ điện
• Hỗ trợ thiết kế hệ thống điện tối ưu, đúng tiêu chuẩn kỹ thuật
• Hướng dẫn lắp đặt và đấu nối chính xác ngoài thực tế
• Giúp người vận hành hiểu rõ nguyên lý hoạt động của hệ thống
• Hỗ trợ kiểm tra, bảo trì và xử lý sự cố nhanh chóng
• Đảm bảo an toàn điện, hạn chế nguy cơ quá tải, chập cháy

Các loại sơ đồ tủ điện công nghiệp phổ biến hiện nay

Trong thực tế, không chỉ có một loại sơ đồ duy nhất. Mỗi loại phục vụ một mục đích riêng, vì vậy việc nhận diện đúng là bước đầu tiên trong cách đọc sơ đồ tủ điện công nghiệp.

Sơ đồ nguyên lý (Schematic Diagram)

Đây là loại sơ đồ quan trọng nhất, thể hiện mối quan hệ giữa các linh kiện trong hệ thống điện. Sơ đồ nguyên lý không quan tâm đến vị trí thực tế mà tập trung vào logic hoạt động. Mỗi linh kiện được biểu diễn bằng ký hiệu riêng như điện trở, tụ điện, contactor, relay… Điểm cốt lõi khi đọc sơ đồ nguyên lý là hiểu dòng điện đi như thế nào, thiết bị nào điều khiển thiết bị nào. Đây chính là nền tảng để phân tích và sửa chữa hệ thống.

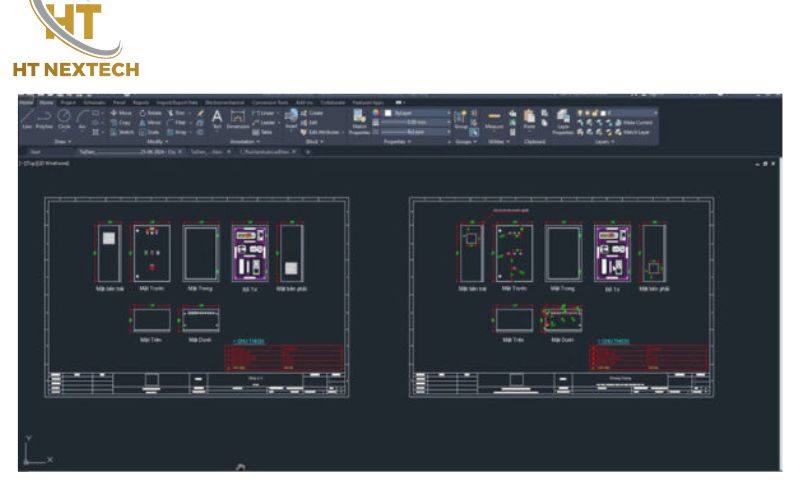

Sơ đồ mạch điện (Wiring Diagram)

Nếu sơ đồ nguyên lý mang tính lý thuyết, thì sơ đồ mạch điện lại mang tính thực tế rất cao. Loại sơ đồ này thể hiện chi tiết cách đấu nối: dây đi từ đâu đến đâu, màu dây, số hiệu dây và vị trí các đầu nối. Nhờ đó, kỹ thuật viên có thể thi công chính xác mà không bị nhầm lẫn. Trong quá trình làm việc, đây là sơ đồ được sử dụng nhiều nhất để lắp đặt và kiểm tra hệ thống điện công nghiệp.

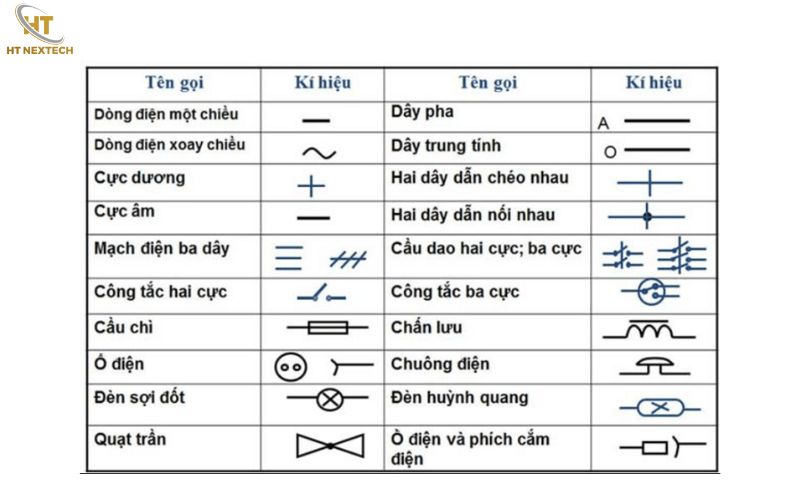

Sơ đồ bố trí (Layout Diagram)

Sơ đồ bố trí giúp bạn hình dung vị trí thực tế của từng thiết bị bên trong tủ điện. Không giống hai loại trên, sơ đồ này tập trung vào kích thước, khoảng cách và vị trí lắp đặt. Nhờ đó, việc thi công trở nên khoa học, gọn gàng và dễ bảo trì hơn. Đối với người mới, sơ đồ bố trí thường dễ hiểu nhất vì mang tính trực quan cao.

Hướng dẫn cách đọc sơ đồ tủ điện công nghiệp đúng kỹ thuật

Đây là phần quan trọng nhất của bài viết. Nếu nắm chắc các bước dưới đây, bạn sẽ đọc được hầu hết các sơ đồ tủ điện trong thực tế.

Xác định loại sơ đồ trước khi đọc

Mỗi loại sơ đồ có cách thể hiện khác nhau. Vì vậy, bước đầu tiên là xác định bạn đang xem sơ đồ nguyên lý, sơ đồ đấu dây hay sơ đồ bố trí. Nếu bỏ qua bước này, bạn rất dễ hiểu sai bản chất của bản vẽ.

Nắm vững các ký hiệu điện cơ bản

Trong cách đọc sơ đồ tủ điện công nghiệp, ký hiệu là yếu tố bắt buộc phải hiểu.

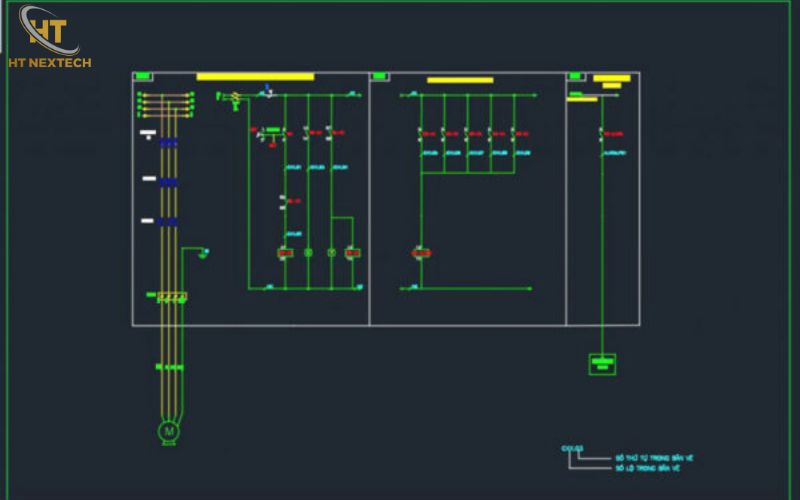

Một số ký hiệu phổ biến gồm:

• CB (Circuit Breaker): Aptomat
• Contactor: Khởi động từ
• Relay: Rơ le
• OL (Overload): Rơ le nhiệt
• Motor: Động cơ

Đọc theo chiều dòng điện

Một nguyên tắc quan trọng là luôn đọc sơ đồ theo chiều dòng điện, thường từ trên xuống dưới hoặc từ trái sang phải.

Bạn cần xác định:

• Nguồn điện đi từ đâu
• Đi qua những thiết bị nào
• Thiết bị nào điều khiển thiết bị nào

Phân tích mạch điều khiển và mạch động lực

Trong tủ điện công nghiệp, thường có hai phần chính: mạch điều khiển và mạch động lực. Mạch động lực chịu trách nhiệm cấp nguồn cho tải (như động cơ). Mạch điều khiển dùng để bật/tắt, bảo vệ và kiểm soát hoạt động.Việc tách riêng hai phần này giúp bạn dễ đọc và tránh bị rối khi phân tích sơ đồ.

Kiểm tra các điểm liên kết và ký hiệu dây

Ở sơ đồ đấu dây, mỗi dây đều có mã số hoặc màu sắc riêng. Đây là yếu tố cực kỳ quan trọng khi thi công thực tế.

Bạn cần chú ý:

• Điểm nối giữa các thiết bị
• Số hiệu dây có trùng khớp không
• Đầu vào – đầu ra của từng thiết bị

Đối chiếu với thiết bị thực tế

Đọc sơ đồ thôi chưa đủ. Bạn nên kết hợp quan sát trực tiếp tủ điện để đối chiếu.

Việc này giúp bạn:

• Hiểu rõ vị trí thiết bị
• Ghi nhớ nhanh hơn
• Phát hiện sai lệch giữa bản vẽ và thực tế

Luyện tập với các sơ đồ thực tế

Không có cách nào học nhanh hơn việc thực hành. Bạn nên bắt đầu từ những sơ đồ đơn giản như mạch khởi động động cơ, sau đó nâng dần độ phức tạp. Càng tiếp xúc nhiều, bạn sẽ càng “nhạy” với sơ đồ và đọc nhanh hơn mà không cần phân tích quá lâu.

Nắm vững cách đọc sơ đồ tủ điện công nghiệp là kỹ năng nền tảng đối với bất kỳ ai làm trong lĩnh vực điện. Đây không chỉ là kiến thức lý thuyết mà còn là công cụ giúp bạn làm việc chính xác, an toàn và chuyên nghiệp hơn.

Nếu bạn là người mới, hãy bắt đầu từ việc hiểu ký hiệu, đọc sơ đồ nguyên lý và luyện tập thường xuyên. Còn nếu đã có kinh nghiệm, việc đọc sâu và phân tích logic mạch sẽ giúp bạn nâng cao tay nghề đáng kể.
