Trạm Kios hợp bộ: Cấu tạo, ứng dụng và ưu điểm nổi bật

Trong bối cảnh hạ tầng điện ngày càng hiện đại hóa, Trạm Kios hợp bộ đang trở thành lựa chọn tối ưu cho khu công nghiệp, tòa nhà, khu dân cư và dự án năng lượng. Không chỉ giúp tối ưu diện tích lắp đặt, dòng trạm này còn đảm bảo an toàn vận hành, thẩm mỹ và tính đồng bộ cao. Bài viết dưới đây sẽ giúp bạn hiểu rõ cấu tạo, nguyên lý hoạt động và lý do vì sao trạm Kios hợp bộ được đánh giá cao trong hệ thống điện trung – hạ áp hiện nay.

Vì sao trạm Kios hợp bộ ngày càng được sử dụng?

Trước đây, các trạm biến áp truyền thống thường được xây dựng dạng trạm nền hoặc trạm treo, đòi hỏi diện tích lớn và thời gian thi công dài. Tuy nhiên, khi đô thị hóa diễn ra nhanh chóng, nhu cầu về một giải pháp gọn gàng – an toàn – lắp đặt nhanh trở nên cấp thiết.

Chính trong bối cảnh đó, Trạm Kios hợp bộ ra đời như một giải pháp “all-in-one” tích hợp sẵn máy biến áp, tủ trung thế và tủ hạ thế trong cùng một vỏ kín. Nhờ thiết kế module hóa, nhà đầu tư có thể rút ngắn tiến độ dự án, giảm chi phí xây dựng và kiểm soát chất lượng ngay từ khâu sản xuất tại nhà máy.

Ngoài ra, yếu tố thẩm mỹ cũng là điểm cộng lớn. Trạm được thiết kế dạng hộp kín, sơn tĩnh điện, phù hợp đặt trong khu dân cư hoặc khu đô thị cao cấp mà không ảnh hưởng đến cảnh quan xung quanh.

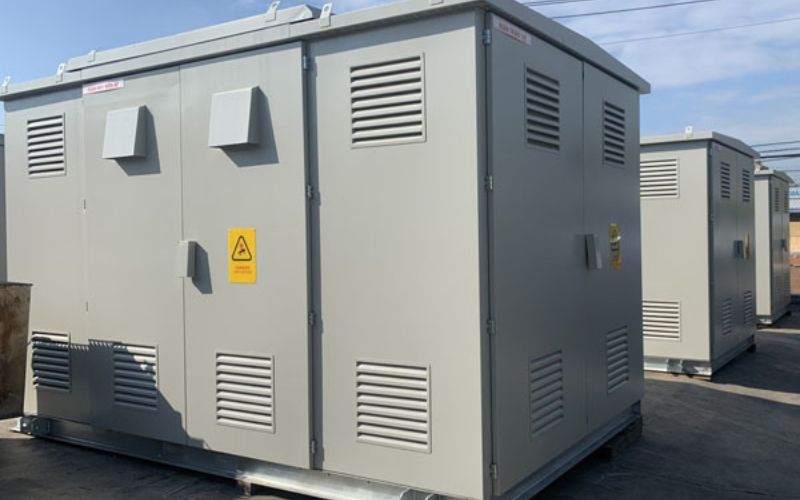

Trạm Kios hợp bộ là gì?

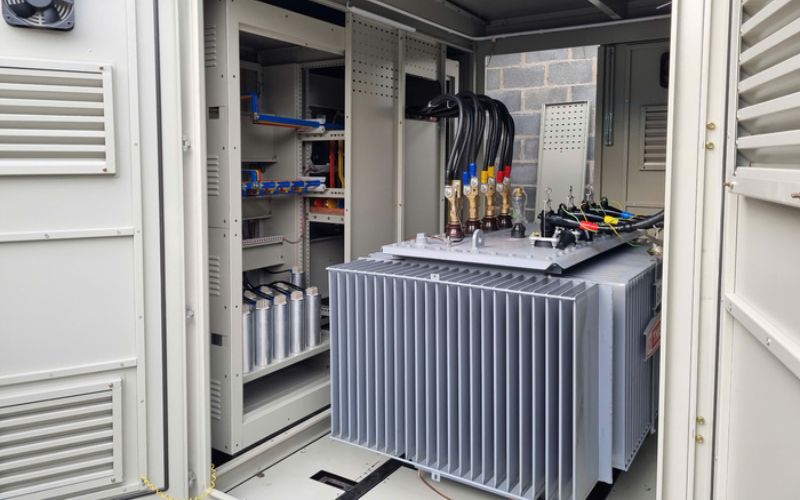

Trạm Kios hợp bộ (hay còn gọi là trạm biến áp hợp bộ dạng kiosk) là loại trạm biến áp được lắp đặt trong một vỏ kim loại kín hoặc bê tông đúc sẵn, bên trong tích hợp đầy đủ:

• Ngăn trung thế

• Máy biến áp

• Ngăn hạ thế

Toàn bộ thiết bị được thiết kế, lắp ráp và kiểm định hoàn chỉnh tại nhà máy trước khi vận chuyển đến công trình.

Khác với trạm xây truyền thống, trạm Kios hợp bộ có cấu trúc liền khối, các khoang được ngăn cách bằng vách thép nhằm đảm bảo an toàn điện và cách ly sự cố. Nhờ vậy, quá trình vận hành ổn định và hạn chế tối đa rủi ro chạm chập.

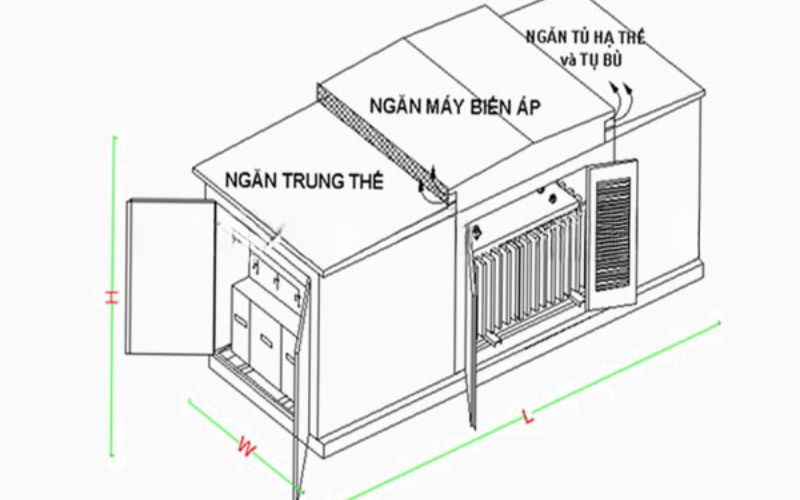

Cấu tạo của trạm Kios hợp bộ

Để hiểu rõ hơn về tính đồng bộ và an toàn của hệ thống này, chúng ta cần phân tích từng thành phần chính bên trong trạm.

Ngăn trung thế

Đây là khu vực tiếp nhận nguồn điện trung áp (thường 22kV hoặc 35kV). Bên trong bao gồm:

• Tủ RMU (Ring Main Unit)

• Máy cắt trung thế

• Cầu dao phụ tải

• Hệ thống bảo vệ và chống sét

Ngăn trung thế được thiết kế đảm bảo tiêu chuẩn cách điện, chịu hồ quang nội bộ và có khóa liên động cơ – điện để tăng mức độ an toàn khi thao tác.

Máy biến áp

Máy biến áp có nhiệm vụ hạ áp từ trung thế xuống hạ thế (thường 0,4kV). Tùy nhu cầu sử dụng, có thể lựa chọn:

• Máy biến áp dầu

• Máy biến áp khô

Công suất phổ biến dao động từ 250kVA đến 2500kVA.

Ngăn hạ thế

Sau khi điện áp được hạ xuống mức sử dụng, dòng điện sẽ được phân phối qua tủ hạ thế. Bên trong gồm:

• ACB hoặc MCCB tổng

• Thanh cái đồng

• Thiết bị đo lường

• Hệ thống bảo vệ quá tải, ngắn mạch

Toàn bộ cấu tạo của Trạm Kios hợp bộ được thiết kế tách biệt nhưng liên kết chặt chẽ, đảm bảo vận hành an toàn và bảo trì thuận tiện.

Nguyên lý hoạt động của trạm Kios hợp bộ

Về cơ bản, nguyên lý hoạt động không khác nhiều so với trạm biến áp truyền thống, nhưng được tối ưu trong không gian khép kín.

Quy trình vận hành diễn ra như sau:

1. Điện trung thế từ lưới điện được đưa vào ngăn trung thế.

2. Thiết bị bảo vệ kiểm soát dòng điện trước khi cấp vào máy biến áp.

3. Máy biến áp hạ điện áp xuống mức hạ thế.

4. Tủ hạ thế phân phối điện đến các tải tiêu thụ.

Nhờ thiết kế liên hoàn, Trạm Kios hợp bộ giảm thiểu tổn thất điện năng và nâng cao độ ổn định cung cấp điện cho toàn hệ thống.

Ưu điểm nổi bật của trạm Kios hợp bộ

Không phải ngẫu nhiên mà trạm này ngày càng phổ biến trong các dự án mới. Dưới đây là những lợi thế rõ rệt:

• Thiết kế gọn gàng – tiết kiệm diện tích: Trạm được lắp đặt trên nền bê tông phẳng, không cần xây dựng nhà trạm riêng. Điều này đặc biệt phù hợp với khu đô thị và nhà máy có quỹ đất hạn chế.
• Lắp đặt nhanh chóng: Do được lắp ráp hoàn chỉnh tại nhà máy, thời gian thi công tại công trình được rút ngắn đáng kể. Đây là yếu tố quan trọng giúp đẩy nhanh tiến độ dự án.
• An toàn cao: Các khoang được cách ly bằng vách kim loại và có khóa liên động. Vỏ ngoài đạt tiêu chuẩn chống bụi, chống nước (IP), hạn chế nguy cơ xâm nhập từ môi trường.
• Tính thẩm mỹ: Sơn tĩnh điện chống ăn mòn, thiết kế hiện đại, phù hợp đặt trong khu dân cư cao cấp.
• Dễ bảo trì, vận hành: Việc kiểm tra và bảo dưỡng được thực hiện trực tiếp tại từng ngăn riêng biệt, không ảnh hưởng đến toàn bộ hệ thống.

Ứng dụng thực tế của trạm Kios hợp bộ

Với những ưu điểm kể trên, Trạm Kios hợp bộ được ứng dụng rộng rãi trong:

• Khu công nghiệp

• Nhà máy sản xuất

• Trung tâm thương mại

• Tòa nhà cao tầng

• Khu dân cư, khu đô thị

• Dự án năng lượng tái tạo (điện mặt trời, điện gió)

Đặc biệt, trong các dự án yêu cầu tiến độ nhanh và tính đồng bộ cao, trạm Kios hợp bộ gần như là giải pháp ưu tiên hàng đầu.

Tiêu chuẩn & quy định kỹ thuật áp dụng cho trạm Kios hợp bộ

Để đảm bảo chất lượng và an toàn, Trạm Kios hợp bộ cần tuân thủ các tiêu chuẩn kỹ thuật như:

• IEC 62271 (thiết bị đóng cắt trung thế)

• IEC 60076 (máy biến áp lực)

• TCVN về an toàn điện và lắp đặt trạm biến áp

• Quy định của EVN về đấu nối và nghiệm thu

Ngoài ra, vỏ trạm thường đáp ứng cấp bảo vệ IP23 – IP44 tùy môi trường lắp đặt. Việc lựa chọn nhà sản xuất uy tín và có chứng nhận kiểm định là yếu tố bắt buộc để đảm bảo vận hành lâu dài.

Câu hỏi thường gặp về trạm Kios hợp bộ (FAQ)

1. Trạm Kios hợp bộ có phù hợp đặt trong khu dân cư không?

Có. Nhờ thiết kế kín, độ ồn thấp và tính thẩm mỹ cao, trạm hoàn toàn phù hợp lắp đặt tại khu đô thị.

2. Tuổi thọ trung bình của trạm là bao lâu?

Nếu được bảo trì đúng định kỳ, tuổi thọ có thể đạt 20–30 năm.

3. Có thể tùy chỉnh công suất theo nhu cầu không?

Có. Nhà sản xuất sẽ thiết kế theo công suất và yêu cầu tải cụ thể của từng dự án.

Trong xu hướng hiện đại hóa hạ tầng điện, Trạm Kios hợp bộ không chỉ là giải pháp thay thế trạm xây truyền thống mà còn là bước tiến về an toàn, thẩm mỹ và hiệu quả đầu tư. Với cấu tạo đồng bộ, vận hành ổn định và thời gian thi công nhanh, trạm Kios hợp bộ đang trở thành lựa chọn tối ưu cho cả dự án công nghiệp lẫn dân dụng.

Nếu bạn đang tìm kiếm giải pháp trạm biến áp gọn gàng, bền bỉ và đạt chuẩn kỹ thuật, Trạm Kios hợp bộ chính là phương án đáng cân nhắc để đảm bảo hệ thống điện vận hành an toàn và lâu dài.
