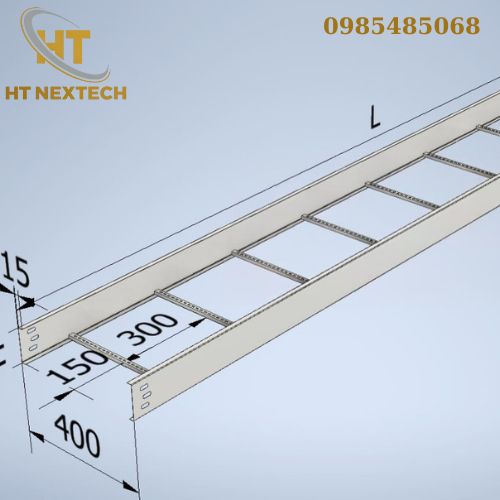

Thang cáp 200×100

Trong các hệ thống điện công nghiệp và tòa nhà hiện đại, thang cáp 200×100 là dòng sản phẩm được ưa chuộng nhờ khả năng chịu tải tốt, lắp đặt linh hoạt và tuổi thọ cao. Kích thước 200mm rộng, 100mm cao giúp việc bố trí, quản lý và bảo vệ dây cáp trở nên an toàn, thẩm mỹ và khoa học hơn. Đây cũng là lựa chọn phù hợp cho các công trình yêu cầu độ bền lớn và tiêu chuẩn kỹ thuật khắt khe.

Thông số kỹ thuật thang cáp 200×100

Để lựa chọn đúng sản phẩm cho công trình, việc nắm rõ thông số của thang cáp 200×100 là điều cần thiết. Những thông số này giúp đảm bảo tính đồng bộ, khả năng chịu lực và độ bền theo từng tiêu chuẩn kỹ thuật.

Thông số tiêu chuẩn thường gồm:

• Kích thước: Rộng 200mm – Cao 100mm – Chiều dài phổ biến 2.5m hoặc 3m.

• Độ dày vật liệu: 1.0mm – 2.5mm tùy tải trọng yêu cầu.

• Vật liệu chế tạo: thép sơn tĩnh điện, thép mạ điện phân, thép mạ nhúng nóng, inox 201/304.

• Kết cấu thanh: kiểu hình thang gồm hai thanh dọc, các thanh ngang hàn hoặc bắt vít cố định theo tiêu chuẩn.

• Hệ phụ kiện đồng bộ: co, tê, giảm, bịt đầu, gá treo, thanh chống.

Nhờ những thông số này, thang cáp 200×100 đáp ứng tốt nhu cầu thi công hệ thống điện cho nhiều loại công trình, từ vừa đến lớn.

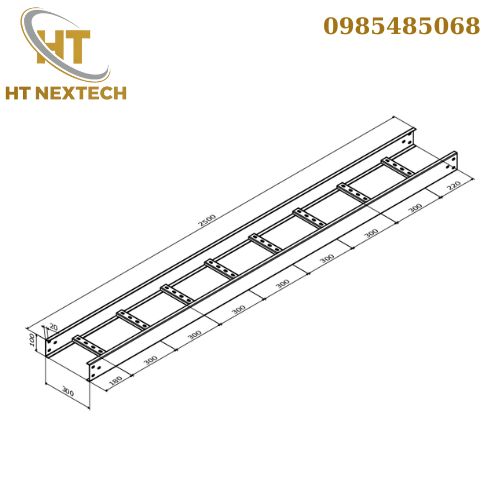

Bản vẽ kỹ thuật thang cáp 200×100

Bản vẽ là yếu tố quan trọng khi thiết kế và thi công, giúp đảm bảo tính chính xác và thống nhất trong lắp đặt. Với thang cáp 200×100, bản vẽ kỹ thuật thể hiện rõ kích thước, độ dày, khe thoáng, khoảng cách thanh ngang, vị trí khoan lỗ và tiêu chuẩn gia công.

Trong bản vẽ, các thông tin quan trọng bao gồm:

• Kích thước tổng thể Dài – Rộng – Cao.

• Khoảng cách giữa các thanh ngang (thường 200–300mm).

• Độ dày vật liệu và quy cách mép gập tăng cứng.

• Tỷ lệ bản vẽ theo tiêu chuẩn kỹ thuật nhà sản xuất.

Nhờ bản vẽ chi tiết, kỹ sư có thể xác định chính xác phương án bố trí đường dây, tối ưu chi phí và đảm bảo thang cáp được thi công đúng kỹ thuật. Đây cũng là lý do thang cáp 200×100 luôn được đánh giá cao về tính đồng bộ và độ chính xác trong mỗi công trình.
