Máng cáp 400×100

Máng cáp 400×100 là dòng máng cáp kích thước lớn, đáp ứng nhu cầu quản lý dây dẫn trong những hệ thống điện có mật độ cao. Với ưu điểm bền bỉ, chịu lực tốt và tính thẩm mỹ cao, máng cáp 400×100 được sử dụng phổ biến trong các nhà máy, tòa nhà thương mại và hệ thống cơ điện M&E. Sản phẩm mang lại giải pháp đi dây an toàn, khoa học và tối ưu chi phí cho chủ đầu tư.

Thông số kỹ thuật máng cáp 400×100

Để hiểu rõ chất lượng và khả năng vận hành, người dùng cần nắm được thông số tiêu chuẩn của máng cáp 400×100. Đây là dòng máng có kích thước bản rộng 400mm và chiều cao 100mm, phù hợp cho việc chứa số lượng dây dẫn lớn hoặc cáp kích thước trung bình – lớn.

Thông số cơ bản thường bao gồm:

• Độ dày vật liệu: 0.8mm – 1.5mm tùy yêu cầu

• Chất liệu: Thép sơn tĩnh điện, thép mạ kẽm, thép mạ nhúng nóng hoặc inox

• Chiều dài tiêu chuẩn: 2.5m hoặc theo yêu cầu riêng

• Kiểu nắp: có nắp hoặc không nắp

• Màu sắc: trắng, xám hoặc theo quy chuẩn công trình

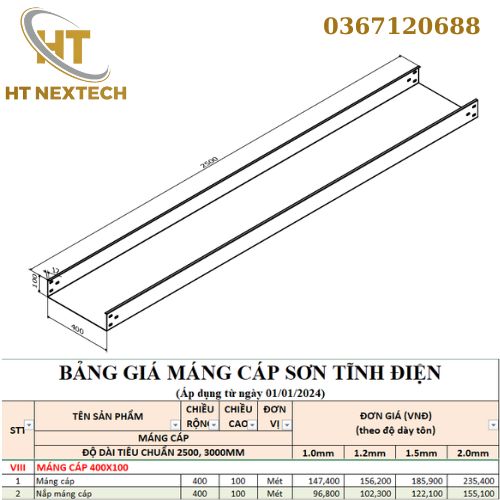

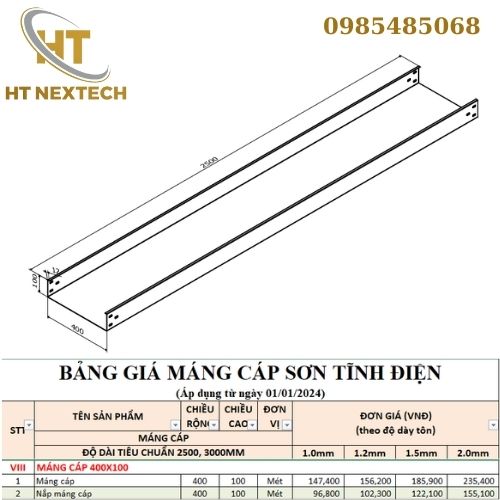

Bản vẽ kỹ thuật máng cáp 400×100

Bản vẽ kỹ thuật luôn đóng vai trò quan trọng trong quá trình thiết kế – thi công máng cáp. Với máng cáp 400mm x100mm , bản vẽ thể hiện đầy đủ kích thước, độ dày, bán kính bo góc, vị trí lỗ liên kết và các chi tiết nắp máng.

Các yếu tố thường có trong bản vẽ bao gồm:

• Kích thước tổng thể: 400mm x 100mm

• Vị trí và đường kính lỗ liên kết hai bên máng

• Kiểu liên kết và chi tiết gia cường

• Nắp máng và các phụ kiện đi kèm (co, T, góc, giảm, nối)

Khi có bản vẽ kỹ thuật rõ ràng, việc gia công máng cáp 400×100 trở nên chính xác, đảm bảo tính đồng nhất và giúp đội thi công lắp đặt nhanh chóng, an toàn.
