Quy trình thi công lắp đặt trạm biến áp đúng kỹ thuật, an toàn

Lắp đặt trạm biến áp là hạng mục kỹ thuật quan trọng, ảnh hưởng trực tiếp đến độ an toàn, tuổi thọ thiết bị và khả năng vận hành của toàn hệ thống điện. Một quy trình thi công đúng tiêu chuẩn giúp hạn chế sự cố, đảm bảo trạm điện vận hành ổn định và đủ điều kiện nghiệm thu, đóng điện.

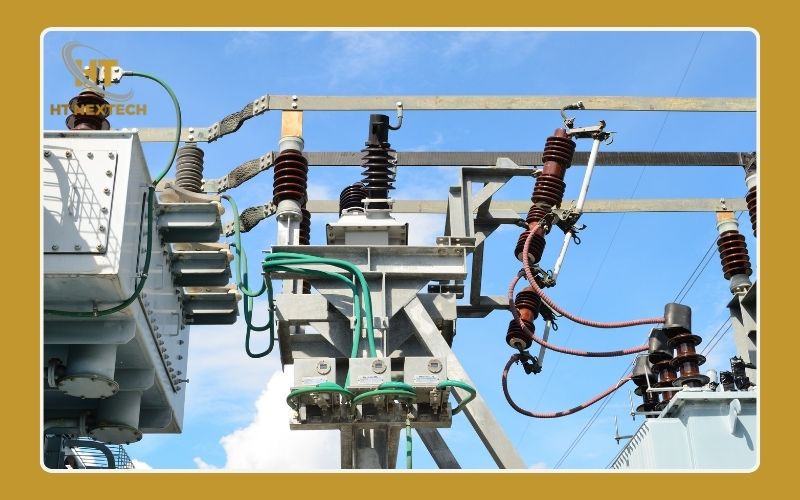

Yêu cầu chung khi thi công lắp đặt trạm biến áp

Trước khi triển khai lắp trạm điện, toàn bộ dự án cần đáp ứng các yêu cầu chung về hồ sơ kỹ thuật, nhân sự và an toàn lao động. Đây là nền tảng để quá trình lắp đặt trạm biến áp diễn ra chính xác và hiệu quả.

Công tác chuẩn bị

Công tác chuẩn bị quyết định đến hơn 50% chất lượng thi công trạm biến áp. Giai đoạn này được thực hiện dựa trên hồ sơ kỹ thuật đã được phê duyệt.

• Căn cứ bản vẽ chi tiết và thuyết minh kỹ thuật, bộ phận kỹ thuật lập kế hoạch tiến độ thi công cụ thể.

• Lập dự toán, đề xuất cung cấp thiết bị – vật tư chi tiết gửi bộ phận vật tư phê duyệt.

• Trước khi đưa vật tư vào chế tạo hoặc lắp đặt, phải báo cáo phòng kỹ thuật để giám sát chất lượng.

• Trong quá trình sản xuất, gia công thiết bị phải được kiểm tra, giám sát liên tục theo từng hạng mục.

Quy trình này giúp đảm bảo vật tư dùng cho lắp đặt trạm biến áp đạt đúng chủng loại, thông số và tiêu chuẩn kỹ thuật.

Yêu cầu đối với bộ phận kỹ thuật

Bộ phận kỹ thuật đóng vai trò “xương sống” trong toàn bộ quá trình lắp trạm biến áp.

• Nghiên cứu kỹ yêu cầu chủ đầu tư và bản vẽ thiết kế.

• Đề xuất biện pháp thi công, trình tự lắp máy biến áp phù hợp thực tế.

• Vẽ lại các tiêu chuẩn kỹ thuật nếu bản vẽ chưa đủ chi tiết.

• Theo dõi tiến độ, kiểm soát sai sót và điều chỉnh kịp thời.

• Nghiệm thu tĩnh các hạng mục trước khi sơn phủ hoặc kiểm định.

Việc giám sát kỹ thuật chặt chẽ giúp quá trình lắp trạm điện đúng thiết kế và đạt yêu cầu nghiệm thu.

Yêu cầu của bộ phận cung cấp vật tư

Vật tư, thiết bị quyết định trực tiếp đến độ bền và khả năng vận hành của trạm biến áp.

• Nghiên cứu kỹ thông số kỹ thuật trước khi đề xuất cung cấp.

• Ghi chép đầy đủ chủng loại, xuất xứ, thông số khi bàn giao.

• Theo dõi biến động giá và khả năng cung ứng để báo cáo kịp thời.

• Kiểm tra tồn kho định kỳ, thống kê chính xác khi xuất – nhập.

Yêu cầu với bộ phận thi công

Bộ phận thi công là lực lượng trực tiếp thực hiện lắp đặt trạm biến áp ngoài hiện trường.

• Nghiên cứu kỹ bản vẽ, nguyên lý lắp ghép trước khi thi công.

• Bố trí nhân sự phù hợp theo từng hạng mục.

• Tuân thủ tuyệt đối yêu cầu an toàn điện và an toàn lao động.

• Giám sát liên tục, điều chỉnh các bất hợp lý trong quá trình thi công.

• Lập báo cáo tiến độ hàng ngày và đề xuất điều chỉnh nếu cần.

>>> Xem thêm: Trạm biến áp trong nhà là gì? Ưu, nhược điểm

Quy trình thi công lắp đặt trạm biến áp

Sau khi đáp ứng đầy đủ yêu cầu chung, quá trình lắp trạm biến áp được triển khai theo từng giai đoạn cụ thể, đảm bảo tính an toàn và chính xác.

Lắp đặt thủ công trạm biến áp

Trong nhiều công trình, lắp máy biến áp được thực hiện bằng phương pháp thủ công kết hợp thiết bị nâng hạ.

• Vận chuyển thiết bị và đặt trên bệ tạm.

• Dùng kích, pa-lăng hoặc con lăn để di chuyển vào vị trí lắp.

• Hạ thiết bị đúng vị trí đã đánh dấu trên móng.

• Điều chỉnh cao độ bằng tấm thép, đệm căn và kiểm tra cân bằng.

• Lắp phụ kiện, đấu nối cáp nội bộ và tiếp địa.

• Kiểm tra cách điện, thông mạch, bổ sung dầu cách điện (nếu có).

Trình tự lắp đặt chính trạm biến áp

Trình tự lắp đặt chính cần tuân thủ nghiêm ngặt theo thiết kế:

• Xác định mốc và vị trí móng trạm.

• Thi công hệ thống tiếp địa trạm.

• Vận chuyển và hạ máy biến áp bằng cẩu.

• Lắp đặt phụ kiện, xà, sứ, thiết bị bảo vệ.

• Nối tiếp địa an toàn, trung tính và chống sét.

• Cố định máy biến áp vào bệ móng.

• Treo biển cảnh báo, biển tên trạm.

>>> Xem thêm: Các thiết bị trong trạm biến áp: Danh sách, chức năng & lưu ý vận hành

Sau khi lắp đặt trạm biến áp

Sau khi hoàn thành lắp trạm điện, cần kiểm tra tổng thể:

• Kiểm tra vị trí đặt máy và độ chắc chắn móng.

• Làm sạch, đậy kín mương cáp.

• Kiểm tra hệ thống chiếu sáng, thông gió.

• .Che chắn, bảo vệ thiết bị

Kiểm tra, nghiệm thu toàn bộ hệ thống

Giai đoạn này nhằm đảm bảo trạm đủ điều kiện vận hành:

• Đo điện trở, kiểm tra thông mạch.

• Đóng điện thử theo từng cấp.

• Vận hành không tải và có tải.

• Chỉnh sửa các lỗi kỹ thuật phát sinh.

Công tác kiểm tra chạy thử, thử nghiệm và đóng điện

Các hạng mục kiểm tra bao gồm:

• Kiểm tra thông số định mức thiết bị.

• Kiểm tra mức dầu, rò rỉ.

• Đo điện trở cuộn dây cao áp – hạ áp.

• Thử nghiệm cách điện, tăng áp.

• Kiểm tra hệ thống bảo vệ và làm mát.

>>> Xem thêm: Công dụng của trạm biến áp | Vì sao vông trình nào cũng cần?

Công tác nghiệm thu trạm biến áp

• Nghiệm thu nội bộ.

• Gửi hồ sơ nghiệm thu cho chủ đầu tư và tư vấn giám sát.

• Nghiệm thu chính thức.

• Chuyển sang giai đoạn vận hành.

Báo giá lắp đặt trạm biến áp

Lưu ý: Đơn giá lắp trạm biến áp có thể thay đổi tùy vị trí thi công, xuất xứ thiết bị và yêu cầu kỹ thuật.

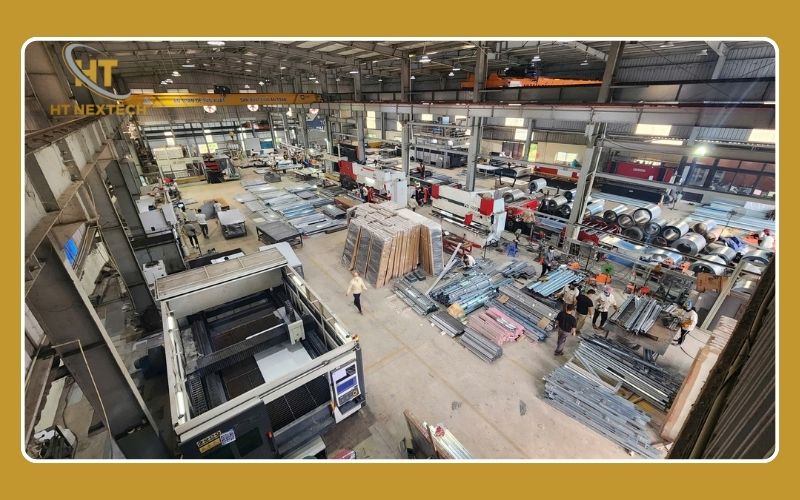

Thông tin liên hệ lắp đặt trạm biến áp tại HT NEXTECH

HT NEXTECH cung cấp dịch vụ lắp máy biến áp – lắp đặt trạm biến áp – lắp trạm điện trọn gói, đúng tiêu chuẩn kỹ thuật, đảm bảo an toàn và hồ sơ pháp lý đầy đủ cho nghiệm thu – đóng điện.

Việc lắp đặt trạm biến áp đúng quy trình không chỉ giúp công trình vận hành ổn định mà còn giảm thiểu rủi ro về an toàn điện và chi phí sửa chữa về sau. Lựa chọn đơn vị thi công uy tín, tuân thủ chặt chẽ quy trình kỹ thuật là yếu tố then chốt để trạm điện đạt hiệu quả lâu dài và bền vững.
