Kích thước sàn thao tác tiêu chuẩn – Thông số & bản vẽ mới nhất

Trong xây dựng, cơ khí và công nghiệp, việc lựa chọn kích thước sàn thao tác phù hợp quyết định trực tiếp đến độ an toàn và hiệu quả vận hành. Không chỉ đơn thuần là một mặt sàn làm việc trên cao, sàn thao tác còn phải đáp ứng tiêu chuẩn tải trọng, chiều cao, lan can bảo vệ và quy chuẩn kỹ thuật nghiêm ngặt. Bài viết dưới đây sẽ cung cấp thông tin đầy đủ, chính xác và cập nhật nhất về kích thước tiêu chuẩn, bản vẽ kỹ thuật cũng như cách tính toán tối ưu cho từng ứng dụng thực tế.

Kích thước sàn thao tác là gì?

Trước khi đi vào các thông số cụ thể, cần hiểu rõ bản chất của khái niệm này. Kích thước sàn thao tác là tập hợp các thông số kỹ thuật về chiều dài, chiều rộng, chiều cao và tải trọng thiết kế của một hệ sàn phục vụ làm việc trên cao hoặc tại vị trí khó tiếp cận.

Thông thường, sàn thao tác được sử dụng trong:

• Nhà xưởng sản xuất

• Kho vận, logistics

• Công trình xây dựng

• Nhà máy điện, cơ khí, hóa chất

Khác với sàn dân dụng, sàn thao tác công nghiệp phải đảm bảo thêm các yêu cầu về chống trượt, chịu lực tập trung và độ võng cho phép. Vì vậy, việc xác định đúng kích thước ngay từ giai đoạn thiết kế là yếu tố then chốt để tránh phát sinh chi phí và rủi ro an toàn.

Kích thước sàn thao tác phổ biến hiện nay

Tùy vào mục đích sử dụng và tải trọng làm việc, kích thước sàn thao tác có thể thay đổi linh hoạt. Tuy nhiên, trên thị trường hiện nay, các thông số phổ biến thường nằm trong các khoảng sau:

Chiều rộng sàn

• Chiều rộng tối thiểu thường từ 600 mm – 800 mm đối với lối đi kỹ thuật.
• Với khu vực thao tác 1–2 người, chiều rộng có thể từ 800 mm – 1200 mm.
• Trong nhà máy lớn, sàn thao tác bảo trì thiết bị thường rộng 1500 mm trở lên.

Chiều dài sàn

Chiều dài được thiết kế theo mặt bằng công trình. Các module phổ biến gồm:

• 1000 mm

• 1500 mm

• 2000 mm

• 3000 mm

Việc sử dụng thiết kế module giúp dễ dàng mở rộng khi cần.

Chiều cao sàn

Chiều cao sàn thao tác phụ thuộc vị trí lắp đặt, có thể từ 1m đến hơn 6m. Với sàn trên 2m, bắt buộc phải có lan can bảo vệ và thang lên xuống theo tiêu chuẩn an toàn lao động.

Kích thước sàn thao tác theo từng ứng dụng

Không phải mọi công trình đều áp dụng cùng một thông số. Trên thực tế, kích thước sẽ thay đổi theo từng môi trường sử dụng.

Sàn thao tác trong nhà xưởng

Trong nhà máy sản xuất, sàn thường phục vụ bảo trì máy móc. Kích thước phổ biến:

• Rộng: 800 – 1200 mm

• Tải trọng thiết kế: 200 – 300 kg/m²

Yêu cầu chính là khả năng chịu tải ổn định và chống trượt tốt.

Sàn thao tác kho hàng

Kho hàng cần lối đi rộng hơn để di chuyển hàng hóa:

• Rộng: 1000 – 1500 mm

• Tải trọng: 300 – 500 kg/m²

Trong trường hợp kết hợp giá kệ, kích thước sàn thao tác phải tính thêm tải trọng tập trung.

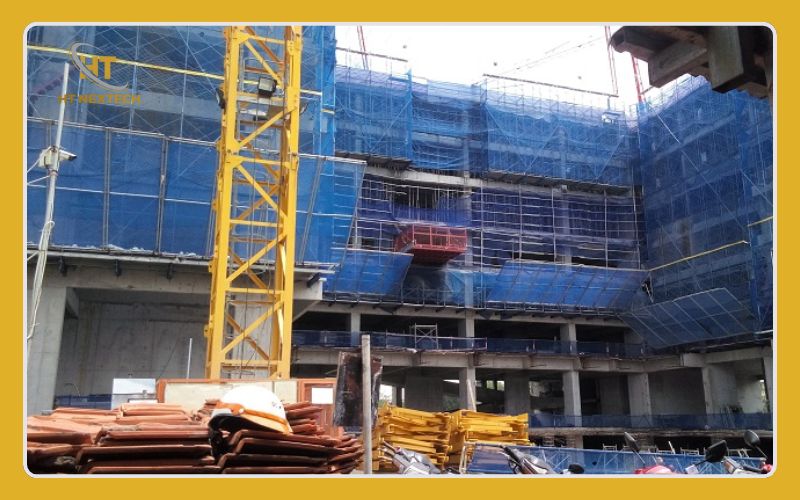

Sàn thao tác công trình xây dựng

Sàn dùng cho công nhân thi công thường có:

• Rộng tối thiểu: 500 mm

• Lan can cao ≥ 1m

• Tải trọng theo tiêu chuẩn an toàn xây dựng

Mỗi lĩnh vực đều có yêu cầu riêng, vì vậy không nên áp dụng kích thước chung cho mọi trường hợp.

Tiêu chuẩn tải trọng liên quan đến kích thước sàn thao tác

Khi nói đến kích thước sàn thao tác, không thể bỏ qua yếu tố tải trọng. Đây là thông số quyết định tiết diện thép, độ dày mặt sàn và khoảng cách dầm chịu lực.

Một số mức tải trọng tham khảo:

• 200 kg/m²: Lối đi kỹ thuật

• 300 kg/m²: Khu vực thao tác 1–2 người

• 500 kg/m² trở lên: Khu vực chứa thiết bị hoặc vật tư nặng

Ngoài tải trọng phân bố đều, cần tính thêm tải trọng tập trung (ví dụ: máy móc đặt cố định). Theo nguyên tắc thiết kế kết cấu thép, độ võng cho phép thường giới hạn trong L/200 đến L/250 để đảm bảo an toàn.

Việc xác định đúng tải trọng sẽ giúp tối ưu kích thước sàn thao tác và tránh lãng phí vật liệu.

Các yếu tố ảnh hưởng đến việc lựa chọn kích thước sàn thao tác

Trước khi quyết định thông số cuối cùng, kỹ sư cần cân nhắc nhiều yếu tố kỹ thuật và thực tế vận hành.

• Diện tích mặt bằng: Không gian lắp đặt quyết định trực tiếp chiều dài và chiều rộng sàn.
• Mục đích sử dụng: Sàn bảo trì máy khác hoàn toàn sàn lưu trữ hàng hóa. Mỗi mục đích yêu cầu kích thước và tải trọng riêng.
• Vật liệu chế tạo: Sàn thép grating, tôn nhám hay tấm composite FRP sẽ có khả năng chịu lực khác nhau, ảnh hưởng đến thiết kế tổng thể.
• Quy định an toàn lao động: Chiều cao lan can, khoảng cách thanh chắn và bậc thang phải đáp ứng tiêu chuẩn hiện hành.

Việc lựa chọn kích thước sàn thao tác không chỉ dựa trên nhu cầu sử dụng mà còn phải đảm bảo tuân thủ tiêu chuẩn kỹ thuật.

Bản vẽ kỹ thuật kích thước sàn thao tác

Một bản vẽ kỹ thuật tiêu chuẩn thường thể hiện:

• Mặt bằng tổng thể (chiều dài × chiều rộng)

• Mặt cắt đứng (chiều cao sàn, lan can)

• Chi tiết liên kết bulong, bản mã

• Khoảng cách dầm chịu lực

Bản vẽ giúp xác định chính xác kích thước sàn thao tác trước khi gia công. Đồng thời, đây cũng là căn cứ để kiểm tra, nghiệm thu và bảo trì sau này. Trong các dự án lớn, bản vẽ cần có chữ ký xác nhận của kỹ sư kết cấu để đảm bảo tính pháp lý và an toàn vận hành.

Cách tính toán kích thước sàn thao tác phù hợp

Để tính toán chính xác, cần thực hiện theo các bước cơ bản:

• Xác định tải trọng làm việc (kg/m²).
• Xác định khẩu độ dầm chính và dầm phụ.
• Tính toán tiết diện thép theo tiêu chuẩn thiết kế kết cấu.
• Kiểm tra độ võng và hệ số an toàn.

Ví dụ:
Nếu tải trọng yêu cầu 300 kg/m² và khẩu độ 2m, kỹ sư sẽ chọn tiết diện dầm thép phù hợp để đảm bảo độ võng không vượt quá giới hạn cho phép. Việc tính toán bài bản sẽ giúp tối ưu kích thước sàn thao tác, giảm chi phí vật liệu mà vẫn đảm bảo độ bền lâu dài.

Trong mọi công trình công nghiệp và xây dựng, kích thước sàn thao tác đóng vai trò quyết định đến an toàn và hiệu suất làm việc. Từ chiều rộng, chiều dài đến tải trọng thiết kế, mọi thông số đều cần được tính toán chính xác dựa trên mục đích sử dụng và tiêu chuẩn kỹ thuật hiện hành.

Lựa chọn đúng kích thước sàn thao tác không chỉ giúp tối ưu chi phí đầu tư mà còn đảm bảo vận hành ổn định trong nhiều năm. Nếu bạn đang lên kế hoạch lắp đặt sàn thao tác cho dự án của mình, hãy tham khảo kỹ bản vẽ và tiêu chuẩn tải trọng để đưa ra phương án phù hợp nhất.
