Tủ phân phối

Tủ điện phân phối là thiết bị trung tâm trong hệ thống phân phối điện hạ thế, chịu trách nhiệm chia và bảo vệ nguồn cho các phụ tải lớn. Bài viết này giải thích rõ tủ điện phân phối là gì, cấu tạo cơ bản, phân loại phổ biến (MSB, MDB, DB), tiêu chí lựa chọn và báo giá tham khảo, giúp chủ đầu tư, kỹ sư và nhà thầu đưa ra quyết định chính xác.

Tủ điện phân phối là gì?

Tủ điện phân phối (Distribution Switchboard) là thiết bị dùng để phân phối điện cho các phụ tải công suất lớn, đồng thời chứa và bảo vệ các thiết bị đóng cắt như ACB, MCCB, MCB, biến thế và các thành phần điều khiển. Trong vận hành, tủ phân phối đảm bảo ngắt cách ly an toàn giữa mạng lưới và người sử dụng khi xảy ra sự cố, đồng thời giúp quản lý nguồn một cách tập trung.

Tủ điện phân phối thường đặt tại phòng kỹ thuật, tầng hầm hoặc phòng tủ của tòa nhà, nhà máy, trung tâm thương mại, bệnh viện… nơi có nhu cầu phân phối điện lớn và yêu cầu an toàn cao.

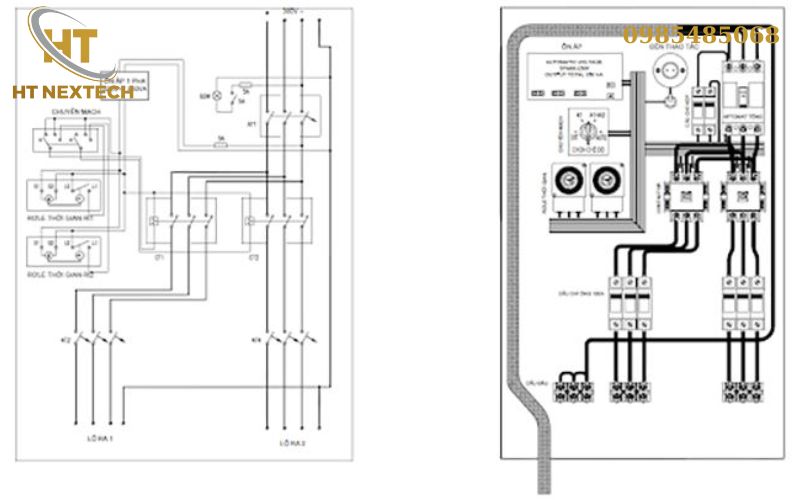

Cấu tạo cơ bản của tủ điện phân phối

Trước khi chọn tủ cho công trình, bạn cần biết cấu trúc cơ bản của một tủ điện phân phối tiêu chuẩn. Mỗi tủ gồm hai phần chính: vỏ tủ và hệ bảng điện bên trong.

Phần mở đầu cho mục này: thông tin về vật liệu và kích thước giúp chủ đầu tư dễ hình dung yêu cầu lắp đặt.

Vỏ tủ: thường làm từ thép không gỉ hoặc tôn tấm sơn tĩnh điện, độ dày phổ biến 1.0mm – 2.0mm. Vỏ có thể thiết kế 1 lớp hoặc 2 lớp, màu sắc theo yêu cầu. Vỏ chịu lực, chống ăn mòn và bảo vệ linh kiện bên trong.
Khung và bảng phân phối: bên trong bố trí các ngăn chứa ACB/MCCB tổng, các ngăn MCCB/MCB cho ngõ ra, ngăn ATS, ngăn tụ bù… Các phần này được thiết kế để tháo lắp thuận tiện cho công tác vận hành, bảo trì.
Phụ kiện: tay nắm, khóa, kính quan sát, đèn báo pha, đồng hồ đo dòng – điện áp, bộ điều khiển và biến dòng (CT) tùy yêu cầu.
Kích thước: thường từ chiều cao 200–2200 mm, chiều rộng bắt đầu từ 200 mm, sâu 150–1000 mm, kích thước cụ thể tùy cấu hình thiết bị bên trong.

Phân loại tủ điện phân phối

Phân loại giúp xác định chính xác chức năng và vị trí lắp đặt của từng tủ trong hệ thống. Nhìn chung, tủ điện phân phối chia thành hai nhóm chính: tủ phân phối tổng (MSB/MDB) và tủ phân phối nhánh (DB).

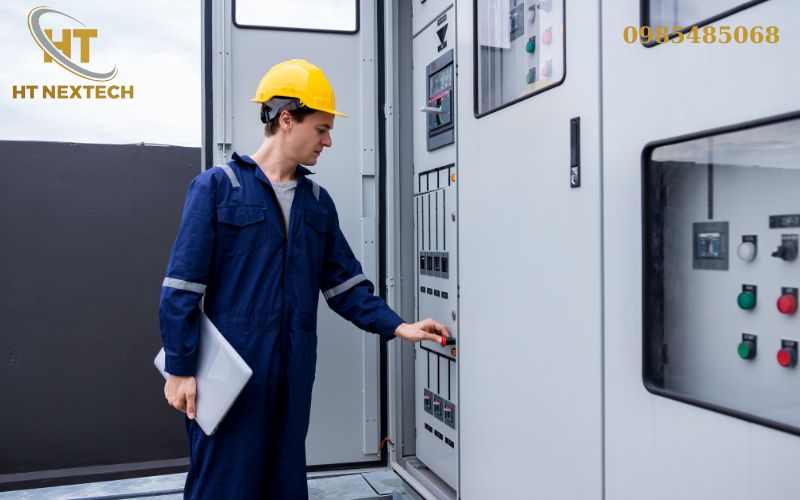

Tủ điện phân phối tổng MSB

Tủ MSB (Main Switchboard) là tủ phân phối chính nằm ngay sau trạm biến áp hoặc điểm cấp nguồn chính của công trình. MSB thường bao gồm ngăn chứa ACB/MCCB tổng, ngăn ATS chuyển nguồn, ngăn tụ bù và các ngăn cho các tủ nhánh.

Ứng dụng: phù hợp cho toà nhà cao tầng, trung tâm thương mại, bệnh viện, nhà máy, nơi cần điểm phân phối trung tâm, quản lý tải lớn và đảm bảo dự phòng. MSB có vai trò then chốt trong bảo vệ hệ thống và chuyển đổi nguồn khi sự cố xảy ra.

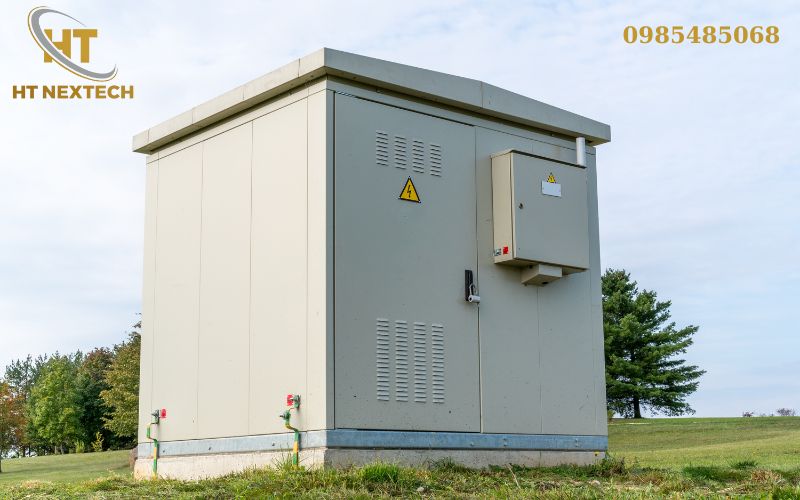

Tủ điện chính MDB

Tủ MDB thường dùng để phân chia nguồn từ MSB đến các khu vực chính: thang máy, sảnh, hệ chiếu sáng chung, bơm PCCC… MDB linh hoạt khi cần tách nhóm phụ tải chính ra khỏi tủ tổng để dễ quản lý.

Tủ điện phân phối nhánh DB

Tủ DB là tủ phân phối nhánh được đặt phía sau MSB, chịu trách nhiệm cấp điện cho nhóm thiết bị nhỏ hơn như ổ cắm, hệ thống chiếu sáng, động cơ nhỏ. DB thường được trang bị MCB, cầu chì, đồng hồ kWh và có thể có tụ bù nhỏ hoặc thiết bị bảo vệ mất pha.

Báo giá chi tiết theo từng loại tủ

Khi lập dự toán, chi phí tủ điện phân phối phụ thuộc vào nhiều yếu tố: chủng loại (MSB, MDB, DB), cấu hình thiết bị bên trong, dòng định mức, cấp bảo vệ IP, kích thước và số lượng ngăn. Dưới đây là những yếu tố ảnh hưởng chính đến báo giá tủ điện phân phối:

Thiết bị đóng cắt: ACB/MCCB chất lượng cao làm tăng chi phí; MCCB trung tính có giá thấp hơn.
Số lượng ngõ ra và công suất: càng nhiều nhánh và dòng lớn giá càng cao.
Vật liệu vỏ và cấp bảo vệ (IP): tủ ngoài trời IP65 đắt hơn tủ trong nhà IP43.
Yêu cầu gia công đặc biệt: sơn màu theo chuẩn công ty, cửa kính quan sát, khóa chuyên dụng.

Địa chỉ sản xuất, cung cấp tủ điện công nghiệp chất lượng uy tín và giá thành phải chăng tại Hà Nội

HT NEXTECH là đơn vị phân phối tủ điện phân phối uy tín tại Hà Nội, hỗ trợ thiết kế theo yêu cầu và cung cấp CO/CQ thiết bị chính hãng.

Tư vấn chọn lựa loại tủ phù hợp (MSB/MDB/DB).
Thiết kế bản vẽ, lựa chọn thiết bị đóng cắt phù hợp tiêu chuẩn IEC.
Gia công vỏ, sơn tĩnh điện, lắp đặt ngăn bảng chuẩn kỹ thuật.
Kiểm tra, nghiệm thu và bảo hành sau khi lắp đặt.

Tóm lại, tủ điện phân phối giữ vai trò trung tâm trong mọi hệ thống phân phối điện hạ thế: từ việc phân nhánh nguồn, bảo vệ thiết bị đến đảm bảo an toàn cho con người. Khi lựa chọn tủ, cần cân nhắc kỹ lưỡng giữa loại (MSB, MDB, DB), cấu hình thiết bị, kích thước và cấp bảo vệ để đạt hiệu quả kinh tế và vận hành ổn định. Nếu bạn cần báo giá chi tiết hoặc thiết kế tủ điện phân phối theo dự án, hãy chuẩn bị bản vẽ và thông số tải để nhà cung cấp đưa ra giải pháp tối ưu nhất.
