Tủ điện hạ thế

Tủ điện hạ thế là thành phần không thể thiếu trong hệ thống cấp điện của nhà máy, tòa nhà, khu công nghiệp hay trạm biến áp. Thiết bị này đảm nhiệm vai trò phân phối, điều khiển và bảo vệ toàn bộ dòng điện trước khi đưa đến các thiết bị sử dụng, đảm bảo hệ thống vận hành an toàn và ổn định. Nếu bạn đang tìm hiểu cấu tạo, phân loại, kích thước hay báo giá tủ điện phân phối hạ thế mới nhất, bài viết dưới đây sẽ giúp bạn nắm rõ mọi thông tin cần thiết một cách đầy đủ và chính xác nhất.

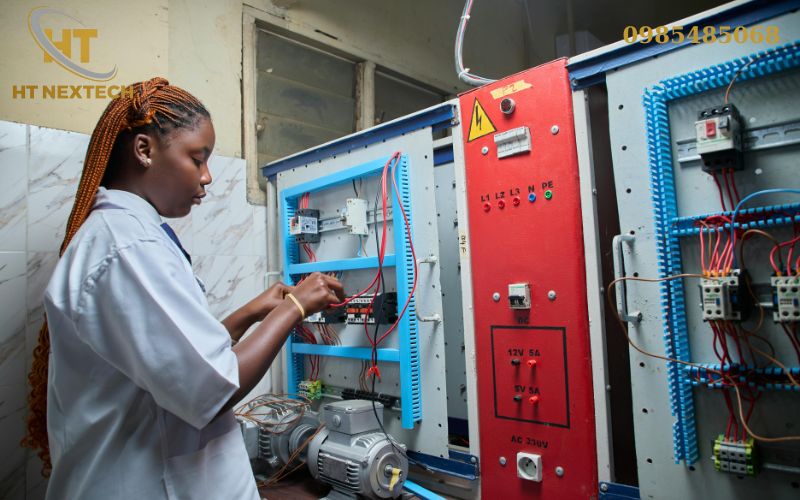

Tủ điện hạ thế là gì?

Tủ điện hạ thế là thiết bị quan trọng trong mọi hệ thống cấp điện tại nhà máy, tòa nhà, khu công nghiệp và trạm biến áp. Đây là nơi phân phối, điều khiển và bảo vệ toàn bộ dòng điện có điện áp ≤1000V trước khi đưa đến các thiết bị sử dụng.

Bên trong tủ gồm nhiều thiết bị đóng cắt – đo lường – bảo vệ như MCB, MCCB, ACB, rơ-le, contactor…, giúp hệ thống vận hành ổn định – an toàn – dễ quản lý.

Tại Việt Nam, mạng lưới điện được phân chia thành cao thế – trung thế – hạ thế. Nhiệm vụ của tủ điện phân phối hạ thế chính là biến đổi – phân phối – bảo vệ dòng điện để phù hợp sử dụng, chủ yếu với điện 1 pha 220V hoặc 3 pha 380V, tần số 50Hz.

Cấu tạo tủ điện hạ thế chi tiết

Một tủ điện tiêu chuẩn thường được cấu thành từ hai nhóm: vỏ tủ và bảng điện – thiết bị bên trong. Mỗi bộ phận đảm nhiệm vai trò riêng, đảm bảo tủ hoạt động ổn định ngay cả trong môi trường khắc nghiệt.

Vỏ tủ điện hạ thế

Vỏ tủ là lớp bảo vệ đầu tiên, được gia công từ kim loại lớn, độ bền cao, không gỉ, chịu được ngoại lực và điều kiện thời tiết khác nhau.

• Vật liệu: thép tấm sơn tĩnh điện, inox hoặc composite tùy nhu cầu.

• Kiểu vỏ: 1 lớp hoặc 2 lớp. Hầu hết công trình ưu tiên tủ 1 lớp vì độ bền cao và dễ gia công.

• Vai trò: bảo vệ thiết bị khỏi bụi, ẩm, côn trùng; nâng cao độ kín và tuổi thọ toàn hệ thống.

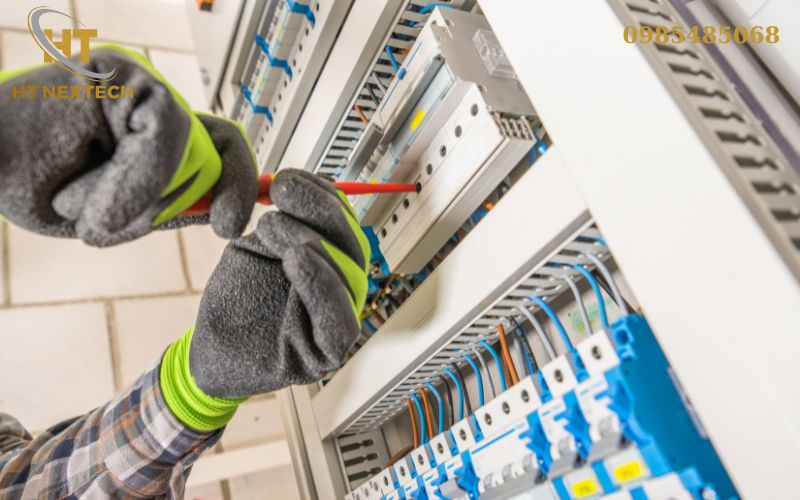

Bảng tủ điện hạ thế

Bảng tủ là khu vực chứa các thiết bị đóng cắt và điều khiển mạch điện:

• Aptomat (MCB – MCCB – ACB)

• Contactor

• Rơ-le bảo vệ

• Cầu chì

• Các thiết bị báo tín hiệu như đèn pha tủ điện, đèn báo hoạt động

Ở một số dòng tủ điện hiện đại, bảng tủ tích hợp đèn cảnh báo để người vận hành dễ dàng nhận biết lỗi, sự cố hoặc trạng thái thiết bị.

Thông số kỹ thuật điện cơ bản của tủ điện hạ thế

Dù được sử dụng trong nhiều công trình khác nhau, các mẫu tủ điện phân phối hạ thế vẫn tuân thủ những thông số chung nhằm đảm bảo an toàn:

• Điện áp định mức: ≤1000V

• Điện áp sử dụng phổ biến: 220–230VAC hoặc 380–415VAC

• Dòng định mức: từ vài chục đến hàng nghìn ampe (tùy cấu hình tủ)

• Khả năng chịu dòng ngắn mạch: theo chuẩn IEC/IEC 61439

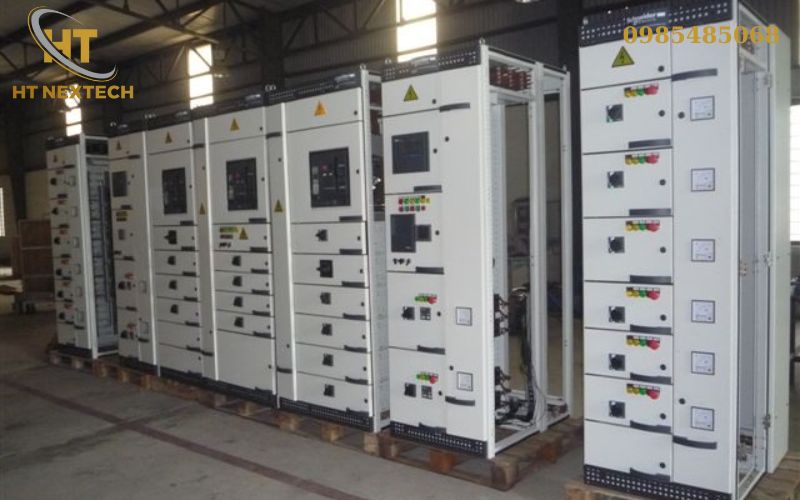

Kích thước tủ điện hạ thế

Không có một kích thước cố định cho tủ điện phân phối hạ thế, bởi thiết kế phụ thuộc vào số lượng thiết bị, dòng điện định mức và không gian lắp đặt. Tuy nhiên, một số kích thước phổ biến mà Thiết Bị Điện ADP đang cung cấp gồm:

• Cao: 450 – 2000 mm

• Rộng: 600 – 1000 mm

• Sâu: 600 – 1000 mm

• Cấp bảo vệ: IP43 – IP65 tùy vị trí lắp đặt trong nhà hoặc ngoài trời

Các loại tủ điện hạ thế của HT NEXTECH

HT NEXTECH cung cấp đa dạng các dòng tủ điện phân phối hạ thế, đáp ứng nhu cầu lắp đặt từ công nghiệp đến dân dụng. Mỗi nhóm tủ đều được sản xuất theo tiêu chuẩn IEC mới nhất, đảm bảo vận hành bền bỉ và an toàn.

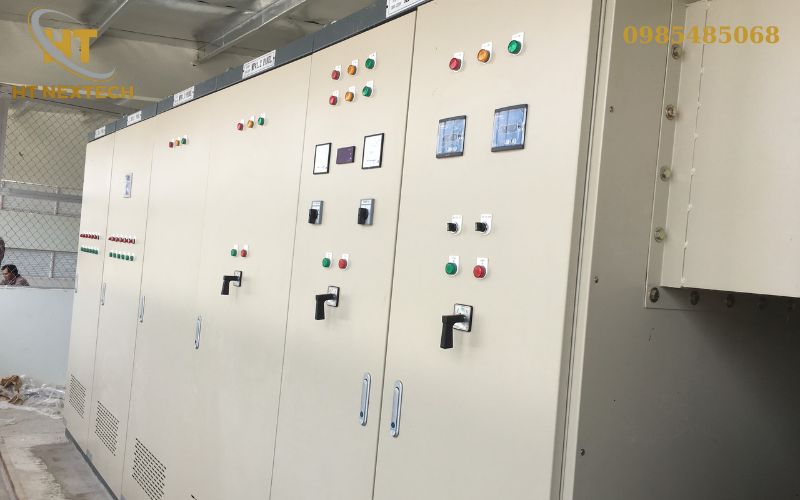

Tủ điện phân phối hạ thế

Tủ điện phân phối (DB – MSB) là thiết bị quan trọng trong mọi công trình, đóng vai trò là điểm phân phối điện trung tâm cho toàn bộ hệ thống.

Thông số nổi bật của tủ phân phối DB:

• Tiêu chuẩn áp dụng: IEC 60439-1, IEC 60529

• Điện áp định mức: 220–230 / 380–415 VAC

• Dòng định mức: đến 1000A

• Kiểu form: 2b – 4b

• Vật liệu: thép tấm sơn tĩnh điện tiêu chuẩn công nghiệp

• Cấp bảo vệ: IP65

Ngoài ra còn có dòng tủ điện AC 400A, với cấu hình:

• Điện áp danh định: 220/380V – 3 pha – 4 dây

• MCCB 400A (3P – 50KA) bảo vệ ngõ vào

• Ngõ ra cấu hình

  • MCCB 6×100A – 35KA

  • MCB 10×63A – 15KA

  • MCB 9×32A – 15KA

  • MCB 9×16A – 15KA

Tủ điện điều khiển hạ thế

Tủ điện điều khiển được thiết kế nhằm vận hành – điều khiển các hệ thống điện trong nhà xưởng, tòa nhà hoặc khu đô thị.

Các mẫu phổ biến:

Tủ điều khiển chiếu sáng

• Cấp bảo vệ: IP43

• Tiêu chuẩn: IEC 61439-1

• Chế độ điều khiển thông minh:

  • 17h–22h: bật 100% đèn

  • 22h–6h: tắt 2/3 đèn, 40% công suất để tiết kiệm điện

  • 6h–13h: tắt toàn bộ đèn

Tủ điều khiển trung tâm

Áp dụng cho nhiều hệ thống:

• Khởi động động cơ trực tiếp

• Khởi động sao – tam giác

• Điều khiển biến tần – khởi động mềm

• Điều khiển PLC

• Ứng dụng: trạm bơm, trạm trộn, máy cắt, máy nghiền, quạt công nghiệp…

Đây là nhóm tủ có tính linh hoạt cao, phù hợp với các dây chuyền sản xuất tự động hóa.

Tiêu chuẩn tủ điện hạ thế

Tất cả tủ điện phân phối hạ thế của HT NEXTECH đều đáp ứng đầy đủ tiêu chuẩn quốc tế:

• IEC 61439 – 1: tiêu chuẩn quốc tế cho tủ điện hạ thế

• IEC 60529: tiêu chuẩn cấp bảo vệ IP

• IEC 60439: áp dụng cho vỏ và thiết bị đóng cắt

Việc tuân thủ các tiêu chuẩn này đảm bảo tủ vận hành ổn định, an toàn, tuổi thọ cao và phù hợp với yêu cầu của nhà thầu – chủ đầu tư.

Báo giá tủ điện hạ thế – Ưu đãi cực lớn khi thi công trọn gói

Giá tủ điện phân phối hạ thế không cố định, phụ thuộc vào:

• Chủng loại (tủ phân phối, tủ điều khiển, tủ động lực…)

• Số lượng thiết bị đóng cắt bên trong

• Dòng định mức

• Kích thước tủ

• Cấp bảo vệ IP

• Số lượng đặt hàng

Thông thường, giá tủ điện phân phối hạ thế dao động từ vài triệu đến hàng chục triệu đồng tùy cấu hình.

👉 Liên hệ ngay: 0985485068, HT NEXTECH dành mức chiết khấu cao cho khách hàng đặt tủ điện theo bộ hoặc thi công điện tổng thể trọn gói, bao gồm thiết kế – sản xuất – lắp đặt – nghiệm thu.

Địa chỉ mua tủ điện hạ thế chính hãng, giá rẻ

HT NEXTECH là đơn vị chuyên cung cấp tủ điện phân phối hạ thế chất lượng cao, đáp ứng các tiêu chuẩn IEC, có đầy đủ hồ sơ CO/CQ, bản vẽ thiết kế và chính sách bảo hành lâu dài.

Lợi thế khi chọn HT NEXTECH:

• Xưởng sản xuất trực tiếp – giá rẻ hơn thị trường

• Vật tư và thiết bị chính hãng, đầy đủ chứng nhận

• Đội ngũ kỹ sư giàu kinh nghiệm

• Thiết kế theo yêu cầu từng dự án

• Hỗ trợ kỹ thuật trong suốt quá trình vận hành

Tủ điện phân phối hạ thế là thiết bị cốt lõi đảm bảo toàn bộ hệ thống điện vận hành ổn định – an toàn – hiệu quả. Việc chọn đúng loại tủ, đúng tiêu chuẩn và đúng đơn vị cung cấp sẽ giúp công trình tối ưu chi phí, giảm sự cố và tăng tuổi thọ thiết bị.

HT NEXTECH luôn sẵn sàng đồng hành cùng các dự án từ nhỏ đến lớn, mang đến giải pháp tủ điện hạ thế chất lượng cao, phù hợp yêu cầu kỹ thuật và ngân sách của khách hàng.
